Android游戲引擎libgdx使用教程2：如何繪制圖形

       本文主要為大家講解使用libgdx時圖形的繪制，文章詳細介紹了圖形繪制方法和步驟，大家可以細細研讀。

       首先了解一下何為texture。按照英文解釋來理解：一個圖片從原始格式解碼並上傳到GPU就被稱為紋理。

       為了繪制texture，常常使用幾何來描述，通過幾何對應的頂點來描述紋理。比如要描述一個矩形，可以通過描述每個頂點來描述矩形。

       要繪圖時，首先要綁定紋理，然後傳遞一個幾何描述給OpenGL進行繪制。而繪圖的大小和位置由幾何描述和OpenGL的viewport的設置共同決定。

       當然大部分的游戲都會讓viewport的大小和屏幕一致。這就意味使用像素更容易讓紋理繪制在合適的大小和位置。

       繪制一個矩形的幾何圖形是非常常見的，同樣讓同一個紋理在不同位置以不同大小位置也是非常常見的，比如漫天的彈幕。但是每次都傳遞每個形狀到GPU進行繪制的效率是較低的。

       所以許多相同紋理可以一起描述並一起送入GPU，這就是SpriteBatch類所要做的。

       SpriteBatch被賦予了紋理和坐標以便每個圖形的繪制。它（SpriteBatch）匯集了很多圖形而沒有直接提交給GPU。如果它被賦予的紋理不同於原有的，它將保持原有的圖形，並獲取新的圖形。

       上一篇文章其實就使用了SpriteBatch，但是沒有繪制圖形，現在我們來試試繪制。

       先找張圖片來，分辨率必須是2的次方（如32*32,256*512）。

       我截取了我的桌面的一部分，分辨率調成512*512。

       拷貝到assets文件夾中，圖片文件最好都是放在這個裡面哈。

       然後修改代碼

       private Texture texture;

       實例化texture，texture=new Texture(Gdx.files.internal("image1.jpg"));然後來說一下為什麼要將圖片放在assets文件夾中。Gdx.files是libgdx的文件模塊，主要提供以下5大功能。

       1、讀取文件

       2、寫文件

       3、復制文件

       4、移動文件

       5、列出文件和目錄

       而獲取操作文件的FileHandle有4種方法。

       1、Classpath

       路徑相對於classpath，文件通常為只讀。

       2、Internal

       內部文件路徑相對於程序根目錄或者android 的assets文件夾。

       3、External

       外部文件路徑是相對於SD卡根目錄。

       4、Absolute

       assets文件夾本身就是存儲資源的文件夾，而且相比resource文件夾，它其中的資源不會生成R中的ID，用來放圖片很是合適。

       所以用Gdx.files.internal("image1.jpg")獲取圖片，然後調用batch.draw(texture,20,10);繪制圖形，20，10是坐標，笛卡爾座標，以左下角為原點。

       完整代碼：

1. package com.cnblogs.htynkn;
2. import com.badlogic.gdx.ApplicationListener;
3. import com.badlogic.gdx.Gdx;
4. import com.badlogic.gdx.graphics.GL10;
5. import com.badlogic.gdx.graphics.Texture;
6. import com.badlogic.gdx.graphics.g2d.SpriteBatch;
7. public class FirstGame implements ApplicationListener {
8. //繪圖用的SpriteBatch
9. private SpriteBatch batch;
10. //紋理
11. private Texture texture;
12. @Override
13. public void create() {
14. batch = new SpriteBatch(); //實例化
15. texture=new Texture(Gdx.files.internal("image1.jpg"));
16. }
17. @Override
18. public void dispose() {
19. // TODO Auto-generated method stub
20. }
21. @Override
22. public void pause() {
23. // TODO Auto-generated method stub
24. }
25. @Override
26. public void render() {
27. Gdx.gl.glClear(GL10.GL_COLOR_BUFFER_BIT); //清屏
28. batch.begin();
29. batch.draw(texture,20,10);
30. batch.end();
31. }
32. @Override
33. public void resize(int width, int height) {
34. // TODO Auto-generated method stub
35. }
36. @Override
37. public void resume() {
38. // TODO Auto-generated method stub
39. }
40. }

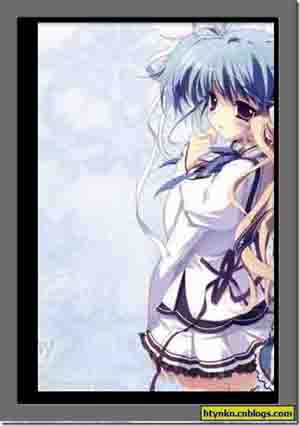

       效果：

       可以看到圖片不能完整顯示，而實際操作中我們也經常使用圖片的一部分，或者將多個圖片資源集合在一個圖片文件中。

       而要顯示圖片的一部分就可以使用TextureRegion類了。

       最常用的方法是draw(TextureRegion region, float x, float y, float width, float height)

       指定初始點和長寬。

       修改代碼：

1. package com.cnblogs.htynkn;
2. import com.badlogic.gdx.ApplicationListener;
3. import com.badlogic.gdx.Gdx;
4. import com.badlogic.gdx.graphics.GL10;
5. import com.badlogic.gdx.graphics.Texture;
6. import com.badlogic.gdx.graphics.g2d.SpriteBatch;
7. import com.badlogic.gdx.graphics.g2d.TextureRegion;
8. public class FirstGame implements ApplicationListener {
9. //繪圖用的SpriteBatch
10. private SpriteBatch batch;
11. //紋理
12. private Texture texture;
13. //區域
14. private TextureRegion region;
15. @Override
16. public void create() {
17. batch = new SpriteBatch(); //實例化
18. texture=new Texture(Gdx.files.internal("image1.jpg"));
19. region=new TextureRegion(texture, 30,80, 200,200);
20. }
21. @Override
22. public void dispose() {
23. // TODO Auto-generated method stub
24. }
25. @Override
26. public void pause() {
27. // TODO Auto-generated method stub
28. }
29. @Override
30. public void render() {
31. Gdx.gl.glClear(GL10.GL_COLOR_BUFFER_BIT); //清屏
32. batch.begin();
33. batch.draw(region,0,0);
34. batch.end();
35. }
36. @Override
37. public void resize(int width, int height) {
38. // TODO Auto-generated method stub
39. }
40. @Override
41. public void resume() {
42. // TODO Auto-generated method stub
43. }
44. }

       效果：

       也許你覺得TextureRegion不夠強大，沒有關系，還可以使用Sprite。

       Sprite不光包含TextureRegion的功能，還可以指定位置和顏色。

       關鍵代碼：

       sprite=new Sprite(texture, 80, 80, 400, 300);
       sprite.setPosition(10, 10); //位置
       sprite.setRotation(15);

       稍微想一下前幾個例子就可以發現，其實Sprite的功能就是以上的集合。但是Sprite更方便，它用一個對象描述了一切。

       完整代碼如下：

1.
2. package com.cnblogs.htynkn;
3. import com.badlogic.gdx.ApplicationListener;
4. import com.badlogic.gdx.Gdx;
5. import com.badlogic.gdx.graphics.GL10;
6. import com.badlogic.gdx.graphics.Texture;
7. import com.badlogic.gdx.graphics.g2d.Sprite;
8. import com.badlogic.gdx.graphics.g2d.SpriteBatch;
9. public class FirstGame implements ApplicationListener {
10. //繪圖用的SpriteBatch
11. private SpriteBatch batch;
12. //紋理
13. private Texture texture;
14. //精靈
15. private Sprite sprite;
16. @Override
17. public void create() {
18. batch = new SpriteBatch(); //實例化
19. texture=new Texture(Gdx.files.internal("image1.jpg"));
20. sprite=new Sprite(texture, 80, 80, 400, 300);
21. sprite.setPosition(10, 10); //位置
22. sprite.setRotation(15); //旋轉
23. }
24. @Override
25. public void dispose() {
26. // TODO Auto-generated method stub
27. }
28. @Override
29. public void pause() {
30. // TODO Auto-generated method stub
31. }
32. @Override
33. public void render() {
34. Gdx.gl.glClear(GL10.GL_COLOR_BUFFER_BIT); //清屏
35. batch.begin();
36. sprite.draw(batch);
37. batch.end();
38. }
39. @Override
40. public void resize(int width, int height) {
41. // TODO Auto-generated method stub
42. }
43. @Override
44. public void resume() {
45. // TODO Auto-generated method stub
46. }
47. }

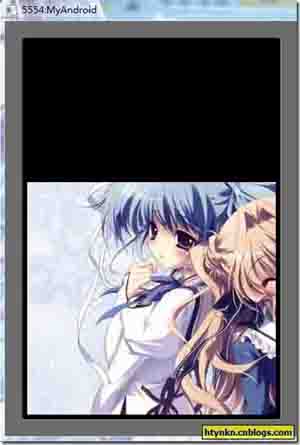

       效果：

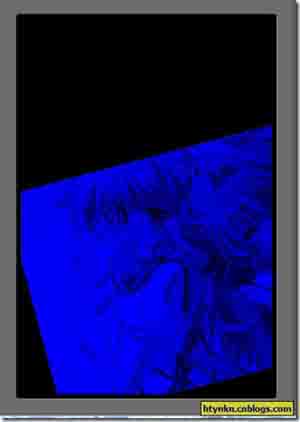

       同時可以通過sprite的setColor方法為圖形著色。

       setColor(float r, float g, float b, float a)

       其中顏色的表述都是介於0,1之間的數。

       繪制的內容基本就這麼多，下一篇是關於關於2D場景的。

       寫在最後

       1、關於混合問題，默認是開啟混合了的。這意味著圖形繪制完成時半透明的部分已經被混合了。當混合被關閉是任何已經在場景上的東西都會被紋理代替，這適合繪制大背景。

       batch.disableBlending();
       backgroundSprite.draw(batch);
       batch.enableBlending();

       2、關於性能優化

       SpriteBatch 有個構造函數可以指定最大緩沖數目。如果數值過低會造成額外的GPU調用；過高的話將占用過多的內存。

       在SpriteBatch有個字段為maxSpritesInBatch，可以先設置一個很高的緩沖數目，然後觀察maxSpritesInBatch的值以確定合適的緩沖值。

       還有一個字段renderCalls，在end被調用時，它的值表示在begin和end之間幾何聲明被送入GPU的次數。

       還有一個構造函數可以指定緩沖大小和數量，合理的設置可以極大地提供性能。
