　　在Android中，視圖控件大致被分為兩類，即ViewGroup和View，ViewGroup控件作為父控件，包含並管理著子View，通過ViewGroup和View便形成了控件樹，各個ViewGoup對象和View對象就是控件樹中的節點。在控件樹中，以樹的深度來遍歷查找對應的控件元素，同時，上層控件負責子控件的測量與繪制，並傳遞交互事件。

　　Android控件樹：

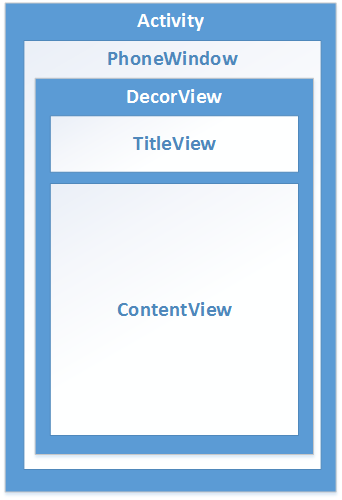

　　AndroidUI界面架構圖：

一.測量View的工具類：MeasureSpec

　　1.MeasureSpec包含了測量的模式和測量的大小，通過MeasureSpec.getMode()獲取測量模式，通過MeasureSpec.getSize()獲取測量大小；

　　2.MeasureSpec是一個32位的int值，高2位為測量的模式，低30位為測量的大小，使用位運算的目的在於提高優化效率。

二.測量的模式

　　1.EXACTLY，精確值模式：將layout_width或layout_height屬性指定為具體數值或者match_parent。

　　2.AT_MOST，最大值模式：將layout_width或layout_height指定為wrap_content。

　　3.UNSPECIFIED： View想多大就多大

三.View類默認的onMeasure()方法只支持EXACTLY模式，如果要支持其它模式，就必須重寫onMeasure()，重寫onMeasure()的模板代碼：

 1 package com.example.demoapp.views;
 2
 3 import android.content.Context;
 4 import android.view.View;
 5
 6 public class MeasuredView extends View {
 7     public MeasuredView(Context context) {
 8         super(context);
 9     }
10
11     @Override
12     protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
13         // 調用父類的onMeasure()
14         super.onMeasure(measureWidth(widthMeasureSpec), measureHeight(heightMeasureSpec));
15         // 或者直接調用父類的setMeasuredDimension(),因為父類的onMeasure()最終調用了setMeasuredDimension()
16         // setMeasuredDimension(measureWidth(widthMeasureSpec), measureHeight(heightMeasureSpec));
17     }
18
19     /**
20      * 測量View的width
21      * @param measureSpec MeasureSpec對象
22      * @return View的width
23      */
24     private int measureWidth(int measureSpec) {
25         int result = 0;
26         int specMode = MeasureSpec.getMode(measureSpec);
27         int specSize = MeasureSpec.getSize(measureSpec);
28
29         if (specMode == MeasureSpec.EXACTLY) {
30             result = specSize;
31         } else {
32             result = 200;
33             if (specMode == MeasureSpec.AT_MOST) {
34                 result = Math.min(result, specSize);
35             }
36         }
37         return result;
38     }
39
40     /**
41      * 測量View的height
42      * @param measureSpec MeasureSpec對象
43      * @return View的height
44      */
45     private int measureHeight(int measureSpec) {
46         int result = 0;
47         int specMode = MeasureSpec.getMode(measureSpec);
48         int specSize = MeasureSpec.getSize(measureSpec);
49
50         if (specMode == MeasureSpec.EXACTLY) {
51             result = specSize;
52         } else {
53             result = 200;
54             if (specMode == MeasureSpec.AT_MOST) {
55                 result = Math.min(result, specSize);
56             }
57         }
58         return result;
59     }
60 }

四.View的繪制

　　1.2D繪圖必備利器——Canvas

　　1）獲取Canvas對象的方式：

　　　　a.由方法中的參數傳入，例如，View的onDraw()中有一個參數就是Canvas對象

　　　　b.通過構造方法構造，即：Canvas canvas = new Canvas(bitmap)，在Canvas的構造方法傳入一個Bitmap對象，即可獲取一個Canvas對象。通過傳入Bitmap對象構造Canvas對象的過程稱為“畫布的裝載”，傳入的Bitmap對象承載了多有繪制在Canvas上的像素信息，調用Canvas.drawXXX方法（如：Canvas.drawBitmap(bitmap, 0, 0, null)）都將發生在該Bitmap對象上。

　　2）利用Canvas繪圖

　　　　a.通過Canvas.drwaXXX進行繪制操作將直接作用於Bitmap對象，當再次刷新View的時候，我們將會被繪制的Bitmap對象發生了改變;

　　　　b.利用Canvas和Paint進行繪圖；

　　　　c.不管多麼復雜、精美的空間，都可以被拆分為一個個小的圖形單元，我們只要找到這些圖形單元，就可以將控件繪制出來。

五.ViewGroup的測量

　　1.ViewGroup的作用：管理子View，如子View的大小、位置；

　　2.ViewGroup通過遍歷子View，調用子View的Measure()來獲得每一個子View的測量結果；

　　3.ViewGroup測量完子View，調用子View的Layout()將子View放到合適的位置；

　　4.在自定義ViewGroup的時候，通常會重寫onLayout()控制子View的顯示；

　　5.如果需要支持wrap_content屬性，必須重寫onMeasure()。

六、ViewGroup的繪制

　　通常情況下，ViewGoup不需要繪制，但是ViewGroup會使用dispatchDraw()來繪制其子View。

七.自定義View

　　1.自定義View的時候，通常需要重寫onDraw()來繪制View要顯示的內容，如果還需要支持wrap_content屬性，必須重寫onMeasure()；

　　2.通過自定義attrs屬性，可以設置新的View屬性；

　　3.View中一些重要的回調方法：

　　　　1）onFinishInflate()：從XML中加載組建後回調；

　　　　2）onSizeChanged()：組件大小改變時回調；

　　　　3）onMeasure()：進行測量；

　　　　4）onLayout()：設置顯示的位置；

　　　　5）onTouchEvent()：觸摸事件。

　　4.實現自定義View的三種常用方法：

　　　　1）通過重寫onDraw()對原生控件進行擴展；

　　　　2）通過組合實現新的控件，通常集成一個合適的額ViewGoup，再通過addView()給它添加指定功能的控件，從而組合成新的復合控件。

　　　　3）重寫View實現全新的控件，通過重寫onDraw()，onMeasure()實現繪制邏輯，重寫onTouchEvent()實現交互邏輯。

　　5.自定義屬性

　　　　1）自定義屬性的方法：在res資源目錄的values目錄下創建一個attrs.xml的屬性定義文件，文件模板：

 1 <?xml version="1.0" encoding="utf-8"?>
 2 <resources>
 3     <declare-styleable name="customAttr">
 4         <attr name="title" format="string" />
 5         <attr name="fontSize" format="dimension" />
 6         <attr name="fontColor" format="color" />
 7         <attr name="background" format="reference|color" />
 8         <attr name="fontStyle" format="enum" />
 9         <attr name="shadeSupport" format="boolean" />
10     </declare-styleable>
11 </resources>

　　　　2）通過TypedArray獲取自定義屬性集，通過TypedArray.getString()、TypedArray.getColor()等方法獲取屬性值，模板代碼：

 1 package com.jy.myrecyclerview.test;
 2
 3 import android.content.Context;
 4 import android.content.res.TypedArray;
 5 import android.util.AttributeSet;
 6 import android.view.View;
 7
 8 import com.jy.myrecyclerview.R;
 9
10 /**
11  * Created by 123 on 2016/5/6.
12  */
13 public class TestCustomAttrs extends View {
14     private Context mContext;
15     private AttributeSet mAttrs;
16     private String mTitle;
17     private float mFontSize;
18     private int mFontColor;
19     private int mBackground;
20     private int mFontStyle;
21     private boolean mShadeSupport;
22
23     public TestCustomAttrs(Context context) {
24         super(context);
25         this.mContext = context;
26     }
27
28     public TestCustomAttrs(Context context, AttributeSet attrs) {
29         super(context, attrs);
30         this.mContext = context;
31         this.mAttrs = attrs;
32     }
33
34     public TestCustomAttrs(Context context, AttributeSet attrs, int defStyleAttr) {
35         super(context, attrs, defStyleAttr);
36         this.mContext = context;
37         this.mAttrs = attrs;
38     }
39
40     private void getCustomAttrs() {
41         TypedArray ta = mContext.obtainStyledAttributes(mAttrs, R.styleable.customAttr);
42         mTitle = ta.getString(R.styleable.customAttr_title);
43         mFontSize = ta.getDimension(R.styleable.customAttr_fontSize, 10);
44         mFontColor = ta.getColor(R.styleable.customAttr_fontColor, 0);
45         mBackground = ta.getColor(R.styleable.customAttr_background, 0);
46         mFontStyle = ta.getInt(R.styleable.customAttr_fontStyle, 0);
47         mShadeSupport = ta.getBoolean(R.styleable.customAttr_shadeSupport, false);
48         ta.recycle();
49     }
50 }

　　6.定義回調接口，實現自定義控件的靈活控制；

　　7.引用UI模板

　　　　1）自定義控件需要使用命名空間進行引入：xmlns:custom="http://schemas.android.com/apk/res-auto"，即將自定義控件的命名空間取名為custom

　　　　2）在XML文件中使用自定義屬性的時候，就可以通過這個命名空間來引用，代碼模板如下：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:custom="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <com.jy.myrecyclerview.test.TestCustomAttrs
        android:id="@+id/id_recyclerview"
        android:divider="#ffff0000"
        android:dividerHeight="10dp"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        custom:title="title"
        custom:fontSize="12sp"
        custom:fontColor="@color/colorPrimary"
        custom:background="@color/colorPrimary"
        custom:shadeSupport="false" />

</RelativeLayout>

　　九.自定義ViewGroup

　　1.需要重寫的方法：

　　　　1）onMeasure()：對子View進行測量；

　　　　2）onLayout()：設置子View的位置；

　　　　3）onTouchEvent()：設置觸摸交互事件。
