基於Android 6.0的源碼，剖析存儲架構的設計
Android 存儲系統之源碼篇
Android 存儲系統之架構篇
本文講述Android存儲系統的架構與設計，涉及到最為核心的便是MountService和Vold這兩個模塊以及之間的交互。上一篇文章Android存儲系統之源碼篇從源碼角度介紹相關模塊的創建與啟動過程，那麼本文主要從全局角度把握和剖析Android的存儲系統。
MountService：Android Binder服務端，運行在system_server進程，用於跟Vold進行消息通信，比如MountService向Vold發送掛載SD卡的命令,或者接收到來自Vold的外設熱插拔事件。MountService作為Binder服務端，那麼相應的Binder客戶端便是StorageManager，通過binder IPC與MountService交互。
Vold：全稱為Volume Daemon，用於管理外部存儲設備的Native daemon進程，這是一個非常重要的守護進程，主要由NetlinkManager，VolumeManager，CommandListener這3部分組成。

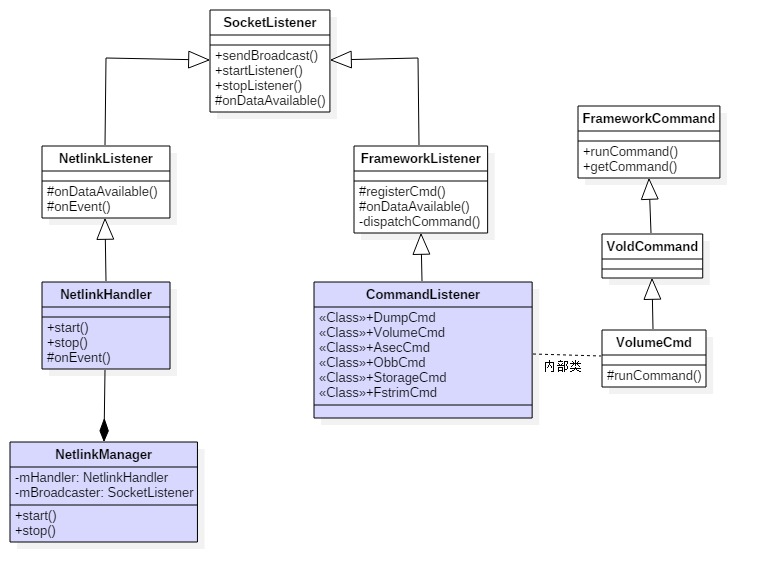

從模塊地角度劃分Android整個存儲架構：
圖解：
uevent向Vold的NetlinkManager發送Uevent事件；Uevent事件，再轉發給VolumeManager；socket通信方式發送給MountService；(1)先看看Java framework層的線程：
root@gityuan:/ # ps -t | grep 1212 system 1212 557 2334024 160340 SyS_epoll_ 7faedddbe4 S system_server system 2662 1212 2334024 160340 SyS_epoll_ 7faedddbe4 S MountService system 2663 1212 2334024 160340 unix_strea 7faedde73c S VoldConnector system 2664 1212 2334024 160340 unix_strea 7faedde73c S CryptdConnector ...
MountService運行在system_server進程，這裡查詢的便是system_server進程的所有子線程，system_server進程承載整個framework所有核心服務，子線程數有很多，這裡只列舉與MountService模塊相關的子線程。
(2)再看看Native層的線程：
root@gityuan:/ # ps -t | grep " 387 " USER PID PPID VSIZE RSS WCHAN PC NAME root 387 1 13572 2912 hrtimer_na 7fa34755d4 S /system/bin/vold root 397 387 13572 2912 poll_sched 7fa3474d1c S vold root 399 387 13572 2912 poll_sched 7fa3474d1c S vold root 400 387 13572 2912 poll_sched 7fa3474d1c S vold media_rw 2702 387 7140 2036 inotify_re 7f84b1d6ac S /system/bin/sdcard
Vold作為native守護進程，進程名為”/system/bin/vold”，pid=387，通過ps -t可查詢到該進程下所有的子進程/線程。
小技巧：有讀者可能會好奇，為什麼/system/bin/sdcard是子進程，而非子線程呢？要回答這個問題，有兩個方法，其一就是直接看撸源碼，會發現這是通過fork方式創建的，而其他子線程都是通過pthread_create方式創建的。當然其實還有個更快捷的小技巧，就是直接看上圖中的第4列，這一列的含義是VSIZE，代表的是進程虛擬地址空間大小，是否共享地址空間，這是進程與線程最大的區別，再來看看/sdcard的VSIZE大小跟父進程不一樣，基本可以確實/sdcard是子進程。

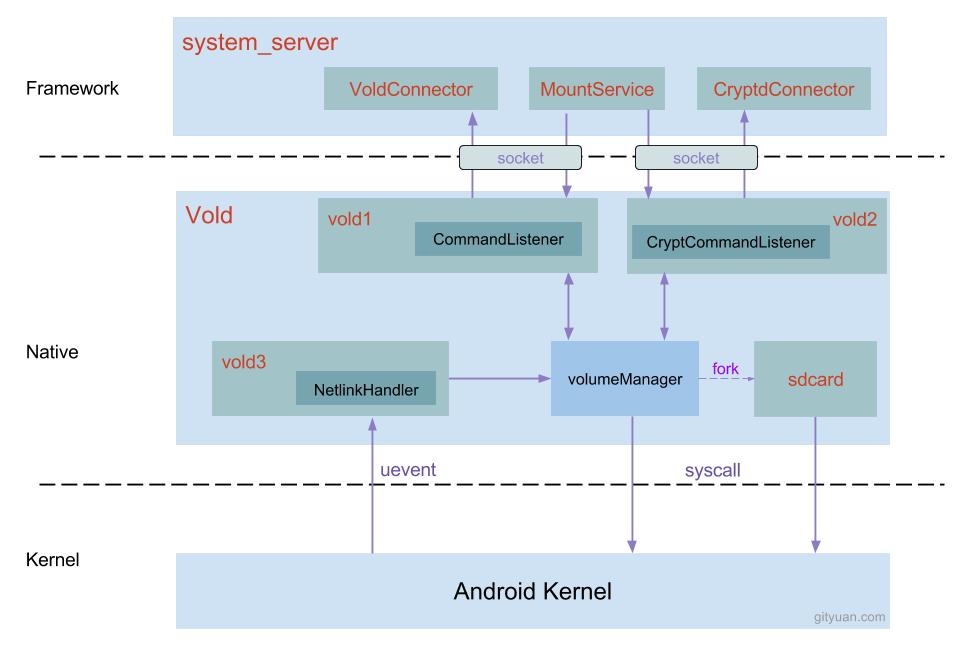

(3) 從進程/線程視角來看Android存儲架構:
1個主線程(system_server) + 3個子線程(VoldConnector, MountService, CryptdConnector)；1個主線程(/system/bin/vold) + 3個子線程(vold) + 1子進程(/system/bin/sdcard)；注：圖中紅色字代表的進程/線程名，vold進程通過pthread_create的方式創建的3個子線程名都為vold，圖中只是為了便於區別才標注為vold1, vold2, volD3，其實名稱都為vold。
Android還可劃分為內核空間(Kernel Space)和用戶空間(User space)，從上圖可看出，Android存儲系統在User space總共采用9個進程/線程的架構模型。當然，除了這9個進/線程,另外還會在handler消息處理過程中使用到system_server的兩個子線程:android.fg和android.io。
Tips: 同一個模塊可以運行在各個不同的進程/線程， 同一個進程可以運行不同模塊的代碼,所以從進程角度和模塊角度劃分看到的有所不同的.
上圖中4個藍色塊便是前面談到的核心模塊。
Android存儲系統中涉及各個進程間通信，這個架構采用的socket，並沒有采用Android binder IPC機制。這樣的架構代碼大量更少，整體架構邏輯也相對簡單，在介紹通信過程前，先來看看MountService對象的實例化過程，那麼也就基本明白進程架構中system_sever進程為了MountService服務而單獨創建與共享使用到線程情況。
public MountService(Context context) {
sSelf = this;
mContext = context;
//FgThread線程名為“"android.fg"，創建IMountServiceListener回調方法
mCallbacks = new Callbacks(FgThread.get().getLooper());
//獲取PKMS的Client端對象
mPms = (PackageManagerService) ServiceManager.getService("package");
//創建“MountService”線程
HandlerThread hthread = new HandlerThread(TAG);
hthread.start();
mHandler = new MountServiceHandler(hthread.getLooper());
//IoThread線程名為"android.io"，創建OBB操作的handler
mObbActionHandler = new ObbActionHandler(IoThread.get().getLooper());
File dataDir = Environment.getDataDirectory();
File systemDir = new File(dataDir, "system");
mLastMaintenanceFile = new File(systemDir, LAST_FSTRIM_FILE);
//判斷/data/system/last-fstrim文件，不存在則創建，存在則更新最後修改時間
if (!mLastMaintenanceFile.exists()) {
(new FileOutputStream(mLastMaintenanceFile)).close();
...
} else {
mLastMaintenance = mLastMaintenanceFile.lastModified();
}
...
//將MountServiceInternalImpl登記到sLocalServiceObjects
LocalServices.addService(MountServiceInternal.class, mMountServiceInternal);
//創建用於VoldConnector的NDC對象
mConnector = new NativeDaemonConnector(this, "vold", MAX_CONTAINERS * 2, VOLD_TAG, 25,
null);
mConnector.setDebug(true);
//創建線程名為"VoldConnector"的線程，用於跟vold通信
Thread thread = new Thread(mConnector, VOLD_TAG);
thread.start();
//創建用於CryptdConnector工作的NDC對象
mCryptConnector = new NativeDaemonConnector(this, "cryptd",
MAX_CONTAINERS * 2, CRYPTD_TAG, 25, null);
mCryptConnector.setDebug(true);
//創建線程名為"CryptdConnector"的線程，用於加密
Thread crypt_thread = new Thread(mCryptConnector, CRYPTD_TAG);
crypt_thread.start();
//注冊監聽用戶添加、刪除的廣播
final IntentFilter userFilter = new IntentFilter();
userFilter.addAction(Intent.ACTION_USER_ADDED);
userFilter.addAction(Intent.ACTION_USER_REMOVED);
mContext.registerReceiver(mUserReceiver, userFilter, null, mHandler);
//內部私有volume的路徑為/data，該volume通過dumpsys mount是不會顯示的
addInternalVolume();
//默認為false
if (WATCHDOG_ENABLE) {
Watchdog.getInstance().addMonitor(this);
}
}
其主要功能依次是：
從這裡便可知道共創建了3個線程：MountService,VoldConnector,CryptdConnector，另外還會使用到系統進程中的兩個線程android.fg和android.io. 這便是在文章開頭進程架構圖中Java framework層進程的創建情況.
接下來，我們分別從MountService向vold發送消息和接收消息兩個方面，以及Kernel向vold上報事件3個方面展開。

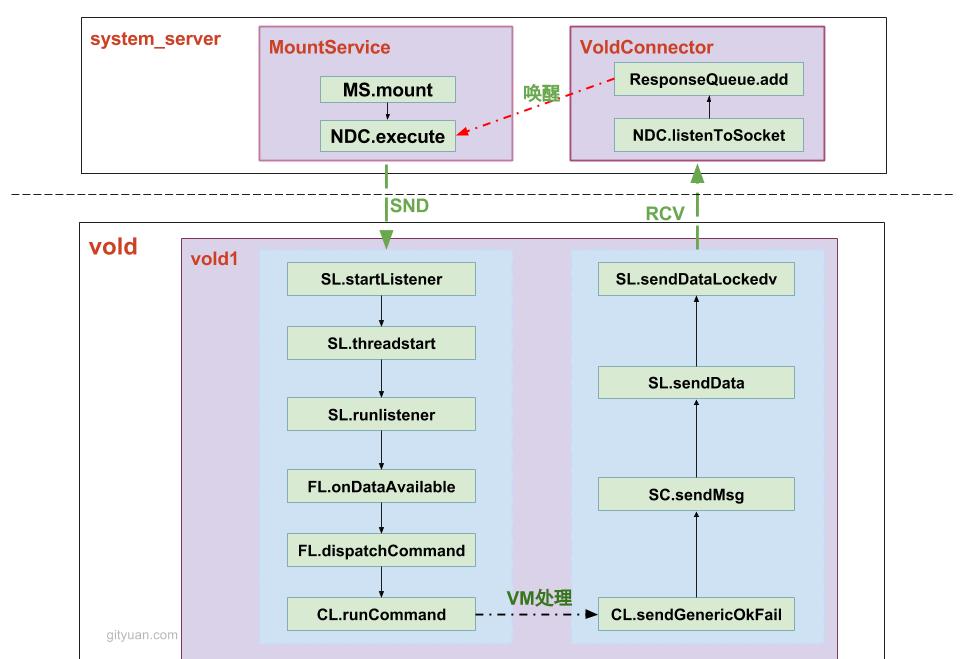

system_server進程與vold守護進程間采用socket進行通信，這個通信過程是由MountService線程向vold線程發送消息。這裡以執行mount調用為例：
class MountService extends IMountService.Stub
implements INativeDaemonConnectorCallbacks, Watchdog.Monitor {
public void mount(String volId) {
...
try {
//【見小節2.1.2】
mConnector.execute("volume", "mount", vol.id, vol.mountFlags, vol.mountUserId);
} catch (NativeDaemonConnectorException e) {
throw e.rethrowAsParcelableException();
}
}
}
[-> NativeDaemonConnector.java]
public NativeDaemonEvent execute(String cmd, Object... args)
throws NativeDaemonConnectorException {
return execute(DEFAULT_TIMEOUT, cmd, args);
}
其中DEFAULT_TIMEOUT=1min，即命令執行超時時長為1分鐘。經過層層調用到executeForList()
public NativeDaemonEvent[] executeForList(long timeoutMs, String cmd, Object... args)
throws NativeDaemonConnectorException {
final long startTime = SystemClock.elapsedRealtime();
final ArrayList<NativeDaemonEvent> events = Lists.newArrayList();
final StringBuilder rawBuilder = new StringBuilder();
final StringBuilder logBuilder = new StringBuilder();
//mSequenceNumber初始化值為0，每執行一次該方法則進行加1操作
final int sequenceNumber = mSequenceNumber.incrementAndGet();
makeCommand(rawBuilder, logBuilder, sequenceNumber, cmd, args);
//例如：“3 volume reset”
final String rawCmd = rawBuilder.toString();
final String logCmd = logBuilder.toString();
log("SND -> {" + logCmd + "}");
synchronized (mDaemonLock) {
//將cmd寫入到socket的輸出流
mOutputStream.write(rawCmd.getBytes(StandardCharsets.UTF_8));
...
}
NativeDaemonEvent event = null;
do {
//阻塞等待，直到收到相應指令的響應碼
event = mResponseQueue.remove(sequenceNumber, timeoutMs, logCmd);
events.add(event);
//當收到的事件響應碼屬於[100,200)區間，則繼續等待後續事件上報
} while (event.isClassContinue());
final long endTime = SystemClock.elapsedRealtime();
//對於執行時間超過500ms則會記錄到log
if (endTime - startTime > WARN_EXECUTE_DELAY_MS) {
loge("NDC Command {" + logCmd + "} took too long (" + (endTime - startTime) + "ms)");
}
...
return events.toArray(new NativeDaemonEvent[events.size()]);
}

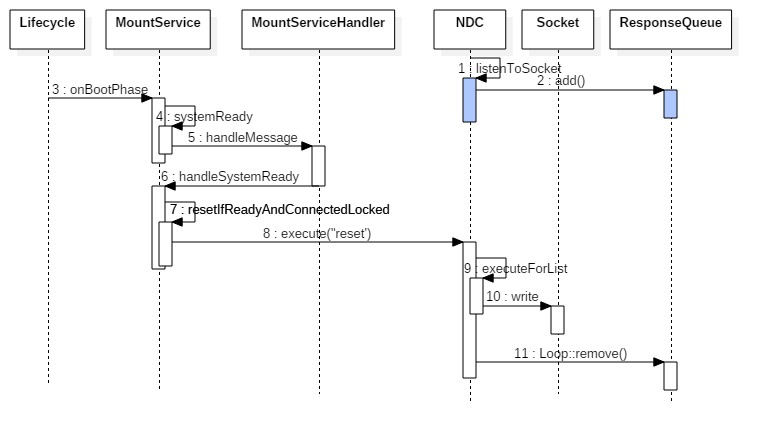

3 volume reset)寫入到socket的輸出流；NDC Command開頭的log信息，提示可能存在優化之處。MountService線程通過socket發送cmd事件給vold，對於vold守護進程在啟動的過程，初始化CommandListener時通過pthread_create創建子線程vold來專門監聽MountService發送過來的消息，當該線程接收到socket消息時，便會調用onDataAvailable()方法
[-> FrameworkListener.cpp]
bool FrameworkListener::onDataAvailable(SocketClient *c) {
char buffer[CMD_BUF_SIZE];
int len;
// 多次嘗試從socket管道讀取數據
len = TEMP_FAILURE_RETRY(read(c->getSocket(), buffer, sizeof(buffer)));
...
for (i = 0; i < len; i++) {
if (buffer[i] == '\0') {
//分發該命令【見小節2.1.4】
dispatchCommand(c, buffer + offset);
...
}
}
return true;
}
[-> FrameworkListener.cpp]
void FrameworkListener::dispatchCommand(SocketClient *cli, char *data) {
...
for (i = mCommands->begin(); i != mCommands->end(); ++i) {
FrameworkCommand *c = *i;
if (!strcmp(argv[0], c->getCommand())) {
//找到相應的類處理該命令
if (c->runCommand(cli, argc, argv)) {
SLOGW("Handler '%s' error (%s)", c->getCommand(), strerror(errno));
}
goto out;
}
}
...
}
這是用於分發從MountService發送過來的命令，針對不同的命令調用不同的類，總共有以下6類：
另外，在處理過程中遇到下面情況，則會直接發送響應嗎500的應答消息給MountService
例如前面發送過來的是volume mount，則會調用到CommandListener的內部類VolumeCmd的runCommand來處理該消息，並進入mount分支。
int CommandListener::VolumeCmd::runCommand(SocketClient *cli,
int argc, char **argv) {
VolumeManager *vm = VolumeManager::Instance();
std::lock_guard<std::mutex> lock(vm->getLock());
...
std::string cmd(argv[1]);
if (cmd == "reset") {
return sendGenericOkFail(cli, vm->reset());
}else if (cmd == "mount" && argc > 2) {
// mount [volId] [flags] [user]
std::string id(argv[2]);
auto vol = vm->findVolume(id);
if (vol == nullptr) {
return cli->sendMsg(ResponseCode::CommandSyntaxError, "Unknown volume", false);
}
int mountFlags = (argc > 3) ? atoi(argv[3]) : 0;
userid_t mountUserId = (argc > 4) ? atoi(argv[4]) : -1;
vol->setMountFlags(mountFlags);
vol->setMountUserId(mountUserId);
//真正的掛載操作【見2.1.6】
int res = vol->mount();
if (mountFlags & android::vold::VolumeBase::MountFlags::kPrimary) {
vm->setPrimary(vol);
}
//發送應答消息給MountService【見2.2.1】
return sendGenericOkFail(cli, res);
}
// 省略其他的else if
...
}
這裡便進入了VolumeManager模塊，執行volume設備真正的掛載操作。對於掛載內置存儲和外置存儲流程是有所不同的，這裡就不再細說，簡單的調用流程：
VolumeCmd.runCommand
VolumeBase.mount
EmulatedVolume.doMount(內置)
PublicVolume.doMount(外置)
vfat::Check
vfat::Mount
fork (/sdcard)
MountService向vold發送消息後，便阻塞在圖中的MountService線程的NDC.execute()方法，那麼何時才會退出呢？圖的後半段MonutService接收消息的過程會有答案，那便是在收到消息，並且消息的響應嗎不屬於區間[600,700)則添加事件到ResponseQueue，從而喚醒阻塞的MountService繼續執行。關於上圖的後半段介紹的便是MountService接收消息的流程。
當Vold在處理完完MountService發送過來的消息後，會通過sendGenericOkFail發送應答消息給上層的MountService。
[-> CommandListener.cpp]
int CommandListener::sendGenericOkFail(SocketClient *cli, int cond) {
if (!cond) {
//【見小節2.2.2】
return cli->sendMsg(ResponseCode::CommandOkay, "Command succeeded", false);
} else {
return cli->sendMsg(ResponseCode::OperationFailed, "Command failed", false);
}
}
不同的響應碼(VoldResponseCode)，代表著系統不同的處理結果，主要分為下面幾大類：
例如當操作執行成功，VoldConnector線程能收到類似`RCV <- {200 3 Command succeeded}的響應事件。
其中對於[600,700)響應碼是由Vold進程”不請自來”的事件，主要是針對disk，volume的一系列操作，比如設備創建，狀態、路徑改變，以及文件類型、uid、標簽改變等事件都是底層直接觸發。
介紹完響應碼，接著繼續來說說發送應答消息的過程：
[-> SocketClient.cpp]
int SocketClient::sendMsg(int code, const char *msg, bool addErrno) {
return sendMsg(code, msg, addErrno, mUseCmdNum);
}
sendMsg經過層層調用，進入sendDataLockedv方法
int SocketClient::sendDataLockedv(struct iovec *iov, int iovcnt) {
...
struct sigaction new_action, old_action;
memset(&new_action, 0, sizeof(new_action));
new_action.sa_handler = SIG_IGN;
sigaction(SIGPIPE, &new_action, &old_action);
//將應答消息寫入socket管道
for (;;) {
ssize_t rc = TEMP_FAILURE_RETRY(
writev(mSocket, iov + current, iovcnt - current));
if (rc > 0) {
size_t written = rc;
while ((current < iovcnt) && (written >= iov[current].iov_len)) {
written -= iov[current].iov_len;
current++;
}
if (current == iovcnt) {
break;
}
iov[current].iov_base = (char *)iov[current].iov_base + written;
iov[current].iov_len -= written;
continue;
}
...
break;
}
sigaction(SIGPIPE, &old_action, &new_action);
...
return ret;
}
應答消息寫入socket管道後，在MountService的另個線程”VoldConnector”中建立了名為vold的socket的客戶端，通過循環方式不斷監聽Vold服務端發送過來的消息。
[-> NativeDaemonConnector.java]
private void listenToSocket() throws IOException {
LocalSocket socket = null;
try {
socket = new LocalSocket();
LocalSocketAddress address = determineSocketAddress();
//建立與"/dev/socket/vold"的socket連接
socket.connect(address);
InputStream inputStream = socket.getInputStream();
synchronized (mDaemonLock) {
mOutputStream = socket.getOutputStream();
}
...
while (true) {
int count = inputStream.read(buffer, start, BUFFER_SIZE - start);
...
for (int i = 0; i < count; i++) {
if (buffer[i] == 0) {
final String rawEvent = new String(
buffer, start, i - start, StandardCharsets.UTF_8);
//解析socket服務端發送的event
final NativeDaemonEvent event = NativeDaemonEvent.parseRawEvent(
rawEvent);
log("RCV <- {" + event + "}");
if (event.isClassUnsolicited()) {
...
//當響應碼區間為[600,700)，則發送消息交由mCallbackHandler處理
if (mCallbackHandler.sendMessage(mCallbackHandler.obtainMessage(
event.getCode(), event.getRawEvent()))) {
releaseWl = false;
}
} else {
//對於其他響應碼則添加到mResponseQueue隊列
mResponseQueue.add(event.getCmdNumber(), event);
}
}
}
}
} finally {
//收尾清理類工作
...
}
}

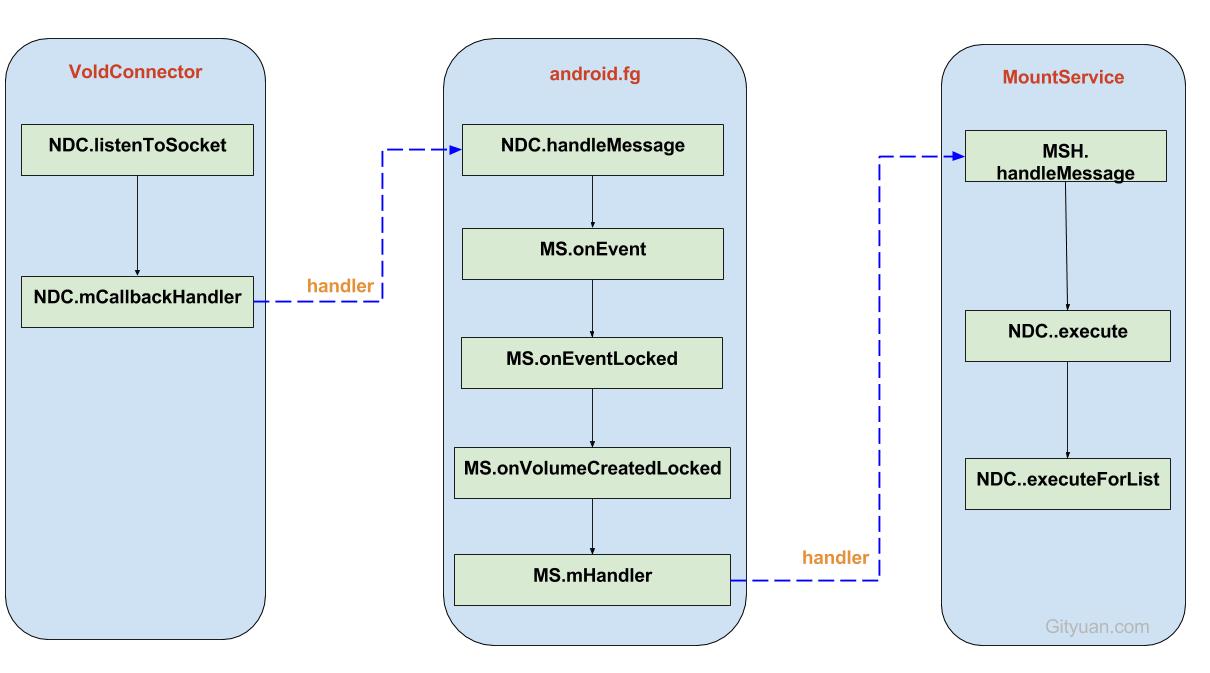

監聽也是阻塞的過程，當收到不同的消息相應碼，采用不同的行為：
android.fg發送Handler消息，該線程收到後回調NativeDaemonConnector的handleMessage來處理。
介紹完MonutService與vold之間的交互通信，那麼再來看看Kernel是如何上報事件到vold的流程。再介紹這個之前，先簡單看看vold啟動時都創建了哪些對象。
[-> system/vold/Main.cpp]
int main(int argc, char** argv) {
setenv("ANDROID_LOG_TAGS", "*:v", 1);
android::base::InitLogging(argv, android::base::LogdLogger(android::base::SYSTEM));
VolumeManager *vm;
CommandListener *cl;
CryptCommandListener *ccl;
NetlinkManager *nm;
mkdir("/dev/block/vold", 0755);
//用於cryptfs檢查，並mount加密的文件系統
klog_set_level(6);
//創建單例對象VolumeManager
if (!(vm = VolumeManager::Instance())) {
exit(1);
}
//創建單例對象NetlinkManager
if (!(nm = NetlinkManager::Instance())) {
exit(1);
}
if (property_get_bool("vold.debug", false)) {
vm->setDebug(true);
}
// 創建CommandListener對象
cl = new CommandListener();
// 創建CryptCommandListener對象
ccl = new CryptCommandListener();
//給vm設置socket監聽對象
vm->setBroadcaster((SocketListener *) cl);
//給nm設置socket監聽對象
nm->setBroadcaster((SocketListener *) cl);
if (vm->start()) { //啟動vm
exit(1);
}
process_config(vm)； //解析config參數
if (nm->start()) { //啟動nm
exit(1);
}
coldboot("/sys/block");
//啟動響應命令的監聽器
if (cl->startListener()) {
exit(1);
}
if (ccl->startListener()) {
exit(1);
}
//Vold成為監聽線程
while(1) {
sleep(1000);
}
exit(0);
}
該方法的主要功能是創建並啟動：VolumeManager，NetlinkManager ，NetlinkHandler，CommandListener，CryptCommandListener。

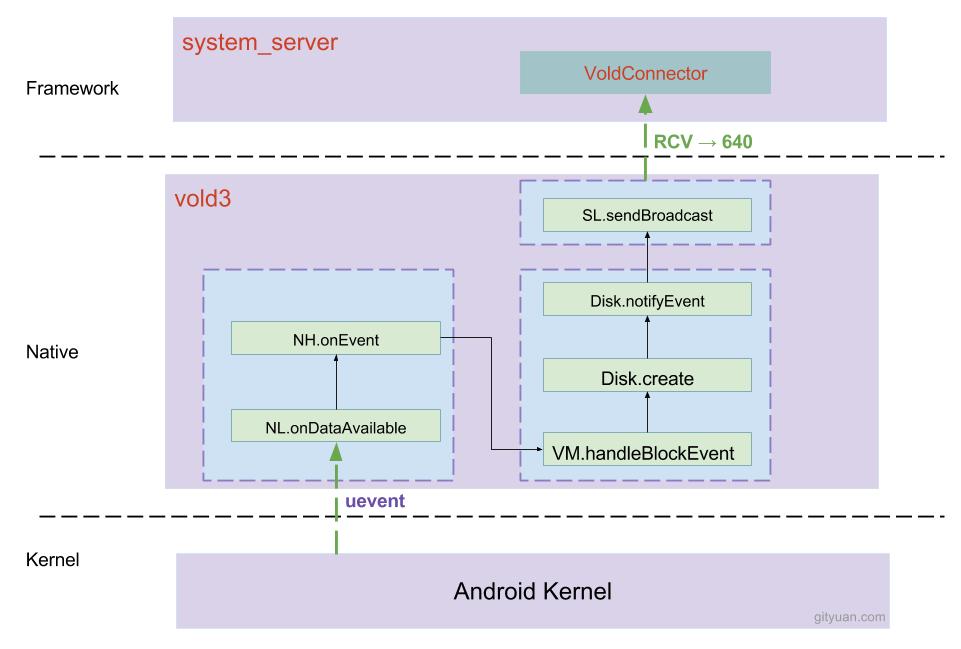

Kernel上報事件給用戶空間采用了Netlink方式，Netlink是一種特殊的socket，它是Linux所特有的。傳送的消息是暫存在socket接收緩存中，並不被接收者立即處理，所以netlink是一種異步通信機制。而對於syscall和ioctl則都是同步通信機制。
Linux系統中大量采用Netlink機制來進行用戶空間程序與kernel的通信。例如設備熱插件，這會產生Uevent(User Space event，用戶空間事件)是Linux系統中用戶空間與內核空間之間通信的消息內容，主要用於設備驅動的事件通知。Uevent是Kobject的一部分，當Kobject狀態改變時通知用戶空間程序。對於kobject_action包括KOBJ_ADD，KOBJ_REMOVE，KOBJ_CHANGE，KOBJ_MOVE，KOBJ_ONLINE，KOBJ_OFFLINE，當發送任何一種action都會引發Kernel發送Uevent消息。
vold早已准備就緒等待著Kernel上報Uevent事件，接下來看看vold是如何接收Uevent事件，這就從NetlinkManager啟動開始說起。
[-> NetlinkManager.java]
int NetlinkManager::start() {
struct sockaddr_nl nladdr;
int sz = 64 * 1024;
int on = 1;
memset(&nladdr, 0, sizeof(nladdr));
nladdr.nl_family = AF_NETLINK;
nladdr.nl_pid = getpid(); //記錄當前進程的pid
nladdr.nl_groups = 0xffffffff;
//PF_NETLINK代表創建的是Netlink通信的socket
if ((mSock = socket(PF_NETLINK, SOCK_DGRAM | SOCK_CLOEXEC,
NETLINK_KOBJECT_UEVENT)) < 0) {
return -1;
}
//設置uevent的SO_RCVBUFFORCE選項
if (setsockopt(mSock, SOL_SOCKET, SO_RCVBUFFORCE, &sz, sizeof(sz)) < 0) {
goto out;
}
//設置uevent的SO_PASSCRED選項
if (setsockopt(mSock, SOL_SOCKET, SO_PASSCRED, &on, sizeof(on)) < 0) {
goto out;
}
//綁定uevent socket
if (bind(mSock, (struct sockaddr *) &nladdr, sizeof(nladdr)) < 0) {
goto out;
}
//創建NetlinkHandler
mHandler = new NetlinkHandler(mSock);
//啟動NetlinkHandler
if (mHandler->start()) {
goto out;
}
return 0;
out:
close(mSock);
return -1;
}
NetlinkManager啟動的過程中，會創建並啟動NetlinkHandler，在該過程會通過pthrea_create創建子線程專門用於接收Kernel發送過程的Uevent事件，當收到數據時會調用NetlinkListener的onDataAvailable方法。
[-> NetlinkListener.cpp]
bool NetlinkListener::onDataAvailable(SocketClient *cli)
{
int socket = cli->getSocket();
...
//多次嘗試獲取socket數據
count = TEMP_FAILURE_RETRY(uevent_kernel_recv(socket,
mBuffer, sizeof(mBuffer), require_group, &uid));
...
NetlinkEvent *evt = new NetlinkEvent();
//解析消息並封裝成NetlinkEvent
if (evt->decode(mBuffer, count, mFormat)) {
//事件處理【見小節2.3.4】
onEvent(evt);
} else if (mFormat != NETLINK_FORMAT_BINARY) {
...
}
delete evt;
return true;
}
[-> NetlinkHandler.cpp]
void NetlinkHandler::onEvent(NetlinkEvent *evt) {
VolumeManager *vm = VolumeManager::Instance();
const char *subsys = evt->getSubsystem();
if (!strcmp(subsys, "block")) {
//對於塊設備的處理過程
vm->handleBlockEvent(evt);
}
}
驅動設備分為字符設備、塊設備、網絡設備。對於字符設備按照字符流的方式被有序訪問，字符設備也稱為裸設備，可以直接讀取物理磁盤，不經過系統緩存，例如鍵盤直接產生中斷。而塊設備是指系統中能夠隨機（不需要按順序）訪問固定大小數據片（chunks）的設備，例如硬盤；塊設備則是通過系統緩存進行讀取。
[-> VolumeManager.cpp]
void VolumeManager::handleBlockEvent(NetlinkEvent *evt) {
std::lock_guard<std::mutex> lock(mLock);
std::string eventPath(evt->findParam("DEVPATH")?evt->findParam("DEVPATH"):"");
std::string devType(evt->findParam("DEVTYPE")?evt->findParam("DEVTYPE"):"");
if (devType != "disk") return;
int major = atoi(evt->findParam("MAJOR"));
int minor = atoi(evt->findParam("MINOR"));
dev_t device = makedev(major, minor);
switch (evt->getAction()) {
case NetlinkEvent::Action::kAdd: {
for (auto source : mDiskSources) {
if (source->matches(eventPath)) {
int flags = source->getFlags();
if (major == kMajorBlockMmc) {
flags |= android::vold::Disk::Flags::kSd;
} else {
flags |= android::vold::Disk::Flags::kUsb;
}
auto disk = new android::vold::Disk(eventPath, device,
source->getNickname(), flags);
//創建
disk->create();
mDisks.push_back(std::shared_ptr<android::vold::Disk>(disk));
break;
}
}
break;
}
case NetlinkEvent::Action::kChange: {
...
break;
}
case NetlinkEvent::Action::kRemove: {
...
break;
}
...
}
}
此處，我們以設備插入為例，來描繪一下整個流程圖：
線程VoldConnector通過socket不斷監聽來自vold發送過來的響應消息：
接下來說說第二種情況，對於不清自來的廣播，這裡的廣播並非四大組件的廣播，而是vold通過socket發送過來的消息。還記得還文章的開頭講到進程架構時，提到會涉及system_server的線程android.fg，那麼這個過程就會講到該線程的作用。回到NDC的監聽socket過程。
[-> NativeDaemonConnector.java]
private void listenToSocket() throws IOException {
LocalSocket socket = null;
try {
socket = new LocalSocket();
LocalSocketAddress address = determineSocketAddress();
//建立與"/dev/socket/vold"的socket連接
socket.connect(address);
InputStream inputStream = socket.getInputStream();
synchronized (mDaemonLock) {
mOutputStream = socket.getOutputStream();
}
...
while (true) {
int count = inputStream.read(buffer, start, BUFFER_SIZE - start);
...
for (int i = 0; i < count; i++) {
if (buffer[i] == 0) {
final String rawEvent = new String(
buffer, start, i - start, StandardCharsets.UTF_8);
//解析socket服務端發送的event
final NativeDaemonEvent event = NativeDaemonEvent.parseRawEvent(
rawEvent);
log("RCV <- {" + event + "}");
if (event.isClassUnsolicited()) {
...
//當響應碼區間為[600,700)，則發送消息交由mCallbackHandler處理【2.4.2】
if (mCallbackHandler.sendMessage(mCallbackHandler.obtainMessage(
event.getCode(), event.getRawEvent()))) {
releaseWl = false;
}
} else {
//對於其他響應碼則添加到mResponseQueue隊列
mResponseQueue.add(event.getCmdNumber(), event);
}
}
}
}
} finally {
//收尾清理類工作
...
}
}
通過handler消息機制，由mCallbackHandler處理，先來看看其初始化過程：
mCallbackHandler = new Handler(mLooper, this); Looper=`FgThread.get().getLooper();
可以看出Looper采用的是線程android.fg的Looper，消息回調處理方法為NativeDaemonConnector的handleMessage來處理。那麼這個過程就等價於向線程android.fg發送Handler消息，該線程收到消息後回調NativeDaemonConnector的handleMessage來處理。
[-> NativeDaemonConnector.java]
public boolean handleMessage(Message msg) {
String event = (String) msg.obj;
...
mCallbacks.onEvent(msg.what, event, NativeDaemonEvent.unescapeArgs(event))
log(String.format("Unhandled event '%s'", event));
...
return true;
}
此處的mCallbacks，是由實例化NativeDaemonConnector對象時傳遞進來的，在這裡是指MountService。轉了一圈，又回到MountService。
[-> MountService.java]
public boolean onEvent(int code, String raw, String[] cooked) {
synchronized (mLock) {
return onEventLocked(code, raw, cooked);
}
}
onEventLocked增加同步鎖，用於多線程並發訪問的控制。根據vold發送過來的不同響應碼將采取不同的處理流程。
這裡以收到vold發送過來的RCV <- {650 public ...}為例，即掛載外置sdcard/otg外置存儲的流程：
[-> MountService.java]
private boolean onEventLocked(int code, String raw, String[] cooked) {
switch (code) {
case VoldResponseCode.VOLUME_CREATED: {
final String id = cooked[1];
final int type = Integer.parseInt(cooked[2]);
final String diskId = TextUtils.nullIfEmpty(cooked[3]);
final String partGuid = TextUtils.nullIfEmpty(cooked[4]);
final DiskInfo disk = mDisks.get(diskId);
final VolumeInfo vol = new VolumeInfo(id, type, disk, partGuid);
mVolumes.put(id, vol);
//【見小節2.4.5】
onVolumeCreatedLocked(vol);
break;
}
...
}
return true;
}
[-> MountService.java]
private void onVolumeCreatedLocked(VolumeInfo vol) {
if (vol.type == VolumeInfo.TYPE_EMULATED) {
...
} else if (vol.type == VolumeInfo.TYPE_PUBLIC) {
if (Objects.equals(StorageManager.UUID_PRIMARY_PHYSICAL, mPrimaryStorageUuid)
&& vol.disk.isDefaultPrimary()) {
vol.mountFlags |= VolumeInfo.MOUNT_FLAG_PRIMARY;
vol.mountFlags |= VolumeInfo.MOUNT_FLAG_VISIBLE;
}
if (vol.disk.isAdoptable()) {
vol.mountFlags |= VolumeInfo.MOUNT_FLAG_VISIBLE;
}
vol.mountUserId = UserHandle.USER_OWNER;
//【見小節2.4.6】
mHandler.obtainMessage(H_VOLUME_MOUNT, vol).sendToTarget();
}
}
這裡又遇到一個Handler類型的對象mHandler,再來看看其定義：
private static final String TAG = "MountService"; HandlerThread hthread = new HandlerThread(TAG); hthread.start(); mHandler = new MountServiceHandler(hthread.getLooper());
該Handler用到Looper便是線程MountService中的Looper，回調方法handleMessage位於MountServiceHandler類：
[-> MountService]
class MountServiceHandler extends Handler {
public void handleMessage(Message msg) {
switch (msg.what) {
case H_VOLUME_MOUNT: {
final VolumeInfo vol = (VolumeInfo) msg.obj;
try {
//發送mount操作
mConnector.execute("volume", "mount", vol.id, vol.mountFlags,
vol.mountUserId);
} catch (NativeDaemonConnectorException ignored) {
}
break;
}
...
}
}
}
當收到H_VOLUME_MOUNT消息後，線程MountService便開始向vold發送mount操作事件，再接下來的流程在前面小節【2.1】已經介紹過
本文首先從模塊化和進程的視角來整體上描述了Android存儲系統的架構，並分別展開對MountService, vold, kernel這三者之間的通信流程的剖析。
{1}Java framework層：采用 1個主線程(system_server) + 3個子線程(VoldConnector, MountService, CryptdConnector)；MountService線程不斷向vold下發存儲相關的命令，比如mount, mkdirs等操作；而線程VoldConnector一直處於等待接收vold發送過來的應答事件；CryptdConnector通信原理和VoldConnector大抵相同，有興趣地讀者可自行閱讀。
(2)Native層：采用 1個主線程(/system/bin/vold) + 3個子線程(vold) + 1子進程(/system/bin/sdcard)；vold進程中會通過pthread_create方式來生成3個vold子線程，其中兩個vold線程分別跟上層system_server進程中的線程VoldConnector和CryptdConnector通信，第3個vold線程用於與kernel進行netlink方式通信。
本文更多的是以系統的角度來分析存儲系統，那麼對於app來說，那麼地方會直接用到的呢？其實用到的地方很多，例如存儲設備掛載成功會發送廣播讓app知曉當前存儲掛載情況；其次當app需要創建目錄時，比如getExternalFilesDirs, getExternalCacheDirs等當目錄不存在時都需向存儲系統發出mkdirs的命令。另外，MountService作為Binder服務端，那自然而然會有Binder客戶端，那就是StorageManager，這個比較簡單就不再細說了。
以Google原生的Android存儲系統的架構設計主要采用Socket阻塞式通信方式，雖然vold的native層面有多個子線程干活，但各司其職，真正處理上層發送過來的命令，仍然是單通道的模式。
目前外置存儲設備比如sdcard或者otg的硬件質量參差不齊，且隨使用時間碎片化程度也越來越嚴重，對於存儲設備掛載的過程中往往會有磁盤檢測fsck_msdos或者整理fstrim的動作，那麼勢必會阻塞多線程並發訪問，影響系統穩定性，從而造成系統ANR。
例如系統剛啟動過程中reset操作需要重新掛載外置存儲設備，而緊接著system_server主線程需要執行的volume user_started操作便會被阻塞，阻塞超過20s則系統會拋出Service Timeout的ANR。
Android動態高斯模糊效果教程
寫在前面 最近一直在做畢設項目的准備工作，考慮到可能要用到一個模糊的效果，所以就學習了一些高斯模糊效果的實現。比較有名的就是 FastBlur 以及它衍生的一些優
Android Gesture 手勢創建以及使用示例
在Android1.6的模擬器裡面預裝了一個叫Gestures Builder的程序，這個程序就是讓你創建自己的手勢的（Gestures Builder的源代碼在
Android模擬器2.0初探
我相信每一個安卓開發者都會同意 2015年安卓開發者大會上宣布的最大事情就是 Android Studio 2.0和安卓模擬器2.0，其中安卓模擬器2.0宣稱運行
Android應用Loaders全面詳解及源碼淺析
1 背景 在Android中任何耗時的操作都不能放在UI主線程中，所以耗時的操作都需要使用異步實現。同樣的，在ContentProvider中也可能存在耗時操作，
