AChartEngine：Android圖表繪制引擎

本文由碼農網 – 小峰原創，轉載請看清文末的轉載要求，歡迎參與我們的付費投稿計劃！

AChartEngine是一款基於Android的圖表繪制引擎，它為Android開發者提供了很多實用的圖表繪制工具類，如果你需要在Android應用中添加可視化統計的功能，那麼AChartEngine是一個不錯的選擇。

目前AChartEngine支持以下類型的圖表繪制

• line chart (折線圖)
• area chart (面積圖；分區圖，對比圖)
• scatter chart ( 散點圖)
• time chart (時間圖；進度表)
• bar chart (條形圖;柱狀圖)
• pie chart ( 餅圖)
• bubble chart (氣泡圖)
• doughnut chart (圓環圖)
• range (high-low) bar chart (范圍條形圖)
• dial chart / gauge (撥號盤/壓力表)
• combined chart(組合圖)
• cubic line chart (立方折線圖)

在Android開發中，常用的圖表類型基本都可以用AChartEngine來實現。

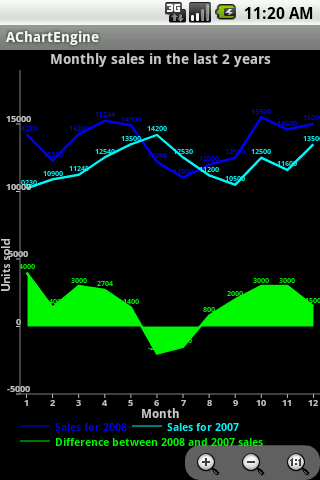

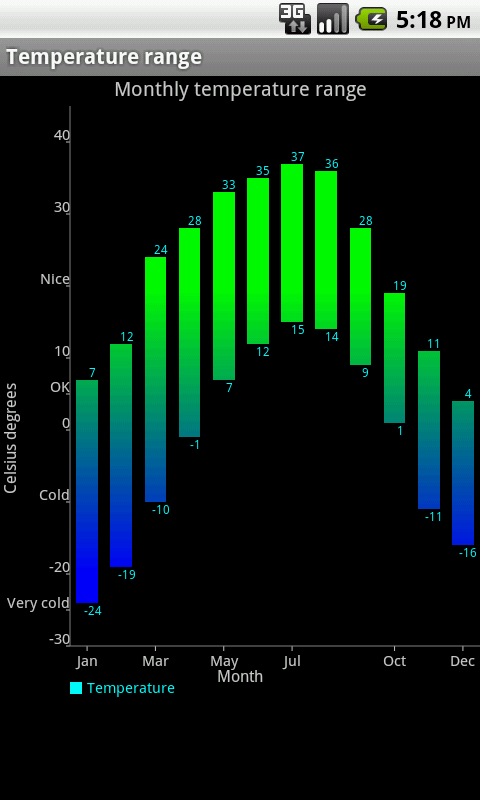

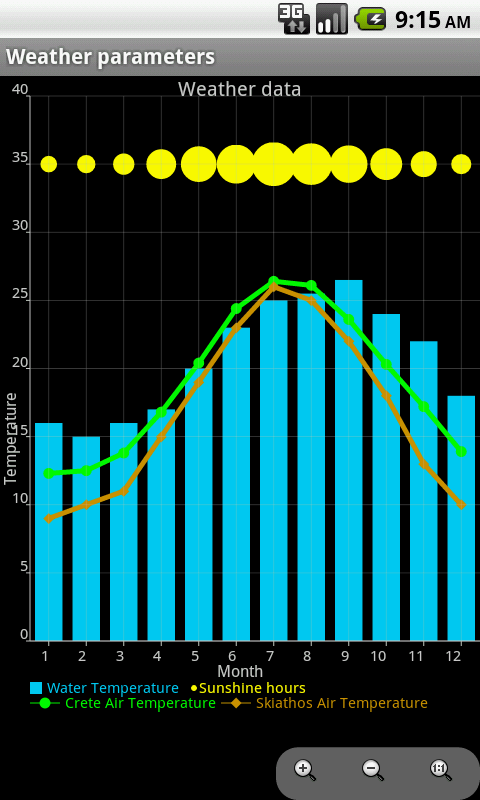

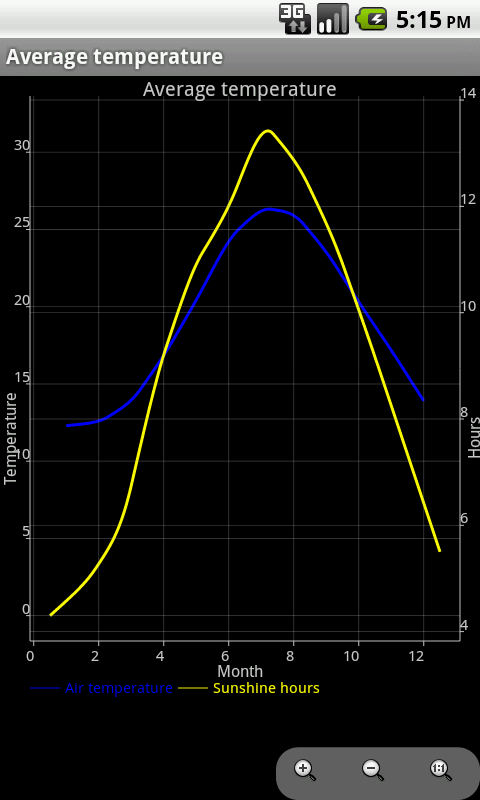

AChartEngine繪制的一些圖表的效果圖

AChartEngine的應用實例

餅圖的實現代碼：

package org.achartengine.chartdemo.demo.chart;

import org.achartengine.ChartFactory;
import org.achartengine.renderer.DefaultRenderer;

import android.content.Context;
import android.content.Intent;
import android.graphics.Color;

public class BudgetPieChart extends AbstractDemoChart {
  public String getName() {
    return "Budget chart";
  }

  public String getDesc() {
    return "The budget per project for this year (pie chart)";
  }
  public Intent execute(Context context) {
    double[] values = new double[] { 12, 14, 11, 10, 19 };//餅圖分層5塊,每塊代表的數值
    int[] colors = new int[] { Color.BLUE, Color.GREEN, Color.MAGENTA, Color.YELLOW, Color.CYAN };//每塊餅圖的顏色
    DefaultRenderer renderer = buildCategoryRenderer(colors);
    renderer.setZoomButtonsVisible(true);//設置顯示放大縮小按鈕
    renderer.setZoomEnabled(true);//設置允許放大縮小.
    renderer.setChartTitleTextSize(20);//設置圖表標題的文字大小
    return ChartFactory.getPieChartIntent(context, buildCategoryDataset("Project budget", values),
        renderer, "Budget");//構建Intent, buildCategoryDataset是調用AbstraDemoChart的構建方法.
  }

}

柱狀圖的實現代碼：

package org.achartengine.chartdemo.demo.chart;

import java.util.ArrayList;
import java.util.List;

import org.achartengine.ChartFactory;
import org.achartengine.chart.BarChart.Type;
import org.achartengine.renderer.XYMultipleSeriesRenderer;

import android.content.Context;
import android.content.Intent;
import android.graphics.Color;
import android.graphics.Paint.Align;

public class SalesStackedBarChart extends AbstractDemoChart {
  public String getName() {
    return "Sales stacked bar chart";
  }

  public String getDesc() {
    return "The monthly sales for the last 2 years (stacked bar chart)";
  }

  public Intent execute(Context context) {
    String[] titles = new String[] { "2008", "2007" };//圖例
    List<double[]> values = new ArrayList<double[]>();
    values.add(new double[] { 14230, 12300, 14240, 15244, 15900, 19200, 22030, 21200, 19500, 15500,
        12600, 14000 });//第一種柱子的數值
    values.add(new double[] { 5230, 7300, 9240, 10540, 7900, 9200, 12030, 11200, 9500, 10500,
        11600, 13500 });//第二中柱子的數值
    int[] colors = new int[] { Color.BLUE, Color.CYAN };//兩種柱子的顏色
    XYMultipleSeriesRenderer renderer = buildBarRenderer(colors);//調用AbstractDemoChart中的方法構建renderer.
    setChartSettings(renderer, "Monthly sales in the last 2 years", "Month", "Units sold", 0.5,
        12.5, 0, 24000, Color.GRAY, Color.LTGRAY);//調用AbstractDemoChart中的方法設置renderer的一些屬性.
    renderer.getSeriesRendererAt(0).setDisplayChartValues(true);//設置柱子上是否顯示數量值
    renderer.getSeriesRendererAt(1).setDisplayChartValues(true);//設置柱子上是否顯示數量值
    renderer.setXLabels(12);//X軸的近似坐標數
    renderer.setYLabels(5);//Y軸的近似坐標數
    renderer.setXLabelsAlign(Align.LEFT);//刻度線與X軸坐標文字左側對齊
    renderer.setYLabelsAlign(Align.LEFT);//Y軸與Y軸坐標文字左對齊
    renderer.setPanEnabled(true, false);//允許左右拖動,但不允許上下拖動.
    // renderer.setZoomEnabled(false);
    renderer.setZoomRate(1.1f);//放大的倍率
    renderer.setBarSpacing(0.5f);//柱子間寬度
    return ChartFactory.getBarChartIntent(context, buildBarDataset(titles, values), renderer,
        Type.STACKED);//構建Intent, buildBarDataset是調用AbstractDemochart中的方法.
  }
}

折線圖的實現代碼：

package org.achartengine.chartdemo.demo.chart;

import java.util.ArrayList;
import java.util.List;

import org.achartengine.ChartFactory;
import org.achartengine.chart.PointStyle;
import org.achartengine.renderer.XYMultipleSeriesRenderer;
import org.achartengine.renderer.XYSeriesRenderer;

import android.content.Context;
import android.content.Intent;
import android.graphics.Color;
import android.graphics.Paint.Align;

public class AverageTemperatureChart extends AbstractDemoChart {
  public String getName() {
    return "Average temperature";
  }

  public String getDesc() {
    return "The average temperature in 4 Greek islands (line chart)";
  }

  public Intent execute(Context context) {
    String[] titles = new String[] { "Crete", "Corfu", "Thassos", "Skiathos" };//圖例
    List<double[]> x = new ArrayList<double[]>();
    for (int i = 0; i < titles.length; i++) {
      x.add(new double[] { 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 });//每個序列中點的X坐標
    }
    List<double[]> values = new ArrayList<double[]>();
    values.add(new double[] { 12.3, 12.5, 13.8, 16.8, 20.4, 24.4, 26.4, 26.1, 23.6, 20.3, 17.2,
        13.9 });//序列1中點的y坐標
    values.add(new double[] { 10, 10, 12, 15, 20, 24, 26, 26, 23, 18, 14, 11 });//序列2中點的Y坐標
    values.add(new double[] { 5, 5.3, 8, 12, 17, 22, 24.2, 24, 19, 15, 9, 6 });//序列3中點的Y坐標
    values.add(new double[] { 9, 10, 11, 15, 19, 23, 26, 25, 22, 18, 13, 10 });//序列4中點的Y坐標
    int[] colors = new int[] { Color.BLUE, Color.GREEN, Color.CYAN, Color.YELLOW };//每個序列的顏色設置
    PointStyle[] styles = new PointStyle[] { PointStyle.CIRCLE, PointStyle.DIAMOND,
        PointStyle.TRIANGLE, PointStyle.SQUARE };//每個序列中點的形狀設置
    XYMultipleSeriesRenderer renderer = buildRenderer(colors, styles);//調用AbstractDemoChart中的方法設置renderer.
    int length = renderer.getSeriesRendererCount();
    for (int i = 0; i < length; i++) {
      ((XYSeriesRenderer) renderer.getSeriesRendererAt(i)).setFillPoints(true);//設置圖上的點為實心
    }
    setChartSettings(renderer, "Average temperature", "Month", "Temperature", 0.5, 12.5, -10, 40,
        Color.LTGRAY, Color.LTGRAY);//調用AbstractDemoChart中的方法設置圖表的renderer屬性.
    renderer.setXLabels(12);//設置x軸顯示12個點,根據setChartSettings的最大值和最小值自動計算點的間隔
    renderer.setYLabels(10);//設置y軸顯示10個點,根據setChartSettings的最大值和最小值自動計算點的間隔
    renderer.setShowGrid(true);//是否顯示網格
    renderer.setXLabelsAlign(Align.RIGHT);//刻度線與刻度標注之間的相對位置關系
    renderer.setYLabelsAlign(Align.CENTER);//刻度線與刻度標注之間的相對位置關系
    renderer.setZoomButtonsVisible(true);//是否顯示放大縮小按鈕

    renderer.setPanLimits(new double[] { -10, 20, -10, 40 }); //設置拖動時X軸Y軸允許的最大值最小值.
    renderer.setZoomLimits(new double[] {  -10, 20, -10, 40 });//設置放大縮小時X軸Y軸允許的最大最小值.
    Intent intent = ChartFactory.getLineChartIntent(context, buildDataset(titles, x, values),
        renderer, "Average temperature111");//構建Intent
    return intent;
  }

}

另外AChartEngine中還可以添加很多有用的事件，用戶可以跟圖表進行交互。
