Android RadioButton 圖片位置與大小實例詳解

Android RadioButton 圖片位置與大小

Java：

rgGroup = (RadioGroup) findViewById(R.id.re_group);
    rbWeiHui = (RadioButton) findViewById(R.id.rb_wei_hui);
    rbAdd = (RadioButton) findViewById(R.id.rb_add);
    rbMine = (RadioButton) findViewById(R.id.rb_mine);

    //定義底部標簽圖片大小
    Drawable drawableWeiHui = getResources().getDrawable(R.drawable.btn_tab_wei_hui_selector);
    drawableWeiHui.setBounds(0, 0, 69, 69);//第一0是距左右邊距離，第二0是距上下邊距離，第三69長度,第四寬度
    rbWeiHui.setCompoundDrawables(null, drawableWeiHui, null, null);//只放上面

    Drawable drawableAdd = getResources().getDrawable(R.drawable.btn_tab_add_selector);
    drawableAdd.setBounds(0, 0, 168, 120);
    rbAdd.setCompoundDrawables(drawableAdd, null, null, null);

    Drawable drawableRight = getResources().getDrawable(R.drawable.btn_tab_mine_selector);
    drawableRight.setBounds(0, 0, 69, 69);
    rbMine.setCompoundDrawables(null, drawableRight, null, null);

    //初始化底部標簽
    rgGroup.check(R.id.rb_wei_hui);// 默認勾選首頁，初始化時候讓首頁默認勾選

xml：

<RadioGroup
    android:id="@+id/re_group"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="@color/app_bg_color"
    android:orientation="horizontal" >

    <RadioButton
      android:id="@+id/rb_wei_hui"

      android:layout_marginTop="5dp"
      android:drawableTop="@drawable/btn_tab_wei_hui_selector"
      android:textSize="12sp"
      android:text="xx" />

    <RadioButton
      android:id="@+id/rb_add"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:background="@color/app_bg_color"
      android:button="@null"
      android:drawableTop="@mipmap/ic_add_selected"
      android:gravity="center"
      android:paddingTop="10dip" />

    <RadioButton
      android:id="@+id/rb_mine"

      android:layout_marginTop="5dp"
      android:drawableTop="@drawable/btn_tab_mine_selector"
      android:textSize="12sp"
      android:text="xx" />
  </RadioGroup>

selected:只寫一個selected，其它模仿此

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android" >

  <item android:drawable="@mipmap/ic_mine_selected" android:state_checked="true" />
  <item android:drawable="@mipmap/ic_mine_normal" />


</selector>

style:共同的style-中間的是定制的，左右一個風格

<!-- 低欄RadioButton首頁下面的標簽的樣式 -->
  <style name="BottomTabStyle">
    <item name="android:layout_width">wrap_content</item>
    <item name="android:layout_height">wrap_content</item>
    <item name="android:layout_gravity">center_vertical</item>
    <item name="android:button">@null</item>
    <item name="android:padding">5dp</item>
    <item name="android:drawablePadding">3dp</item>
    <item name="android:textColor">@drawable/btn_tab_text_selector</item>
    <item name="android:layout_weight">1</item>
    <item name="android:gravity">center</item>
    <item name="android:layout_marginTop">5dp</item>
  </style>

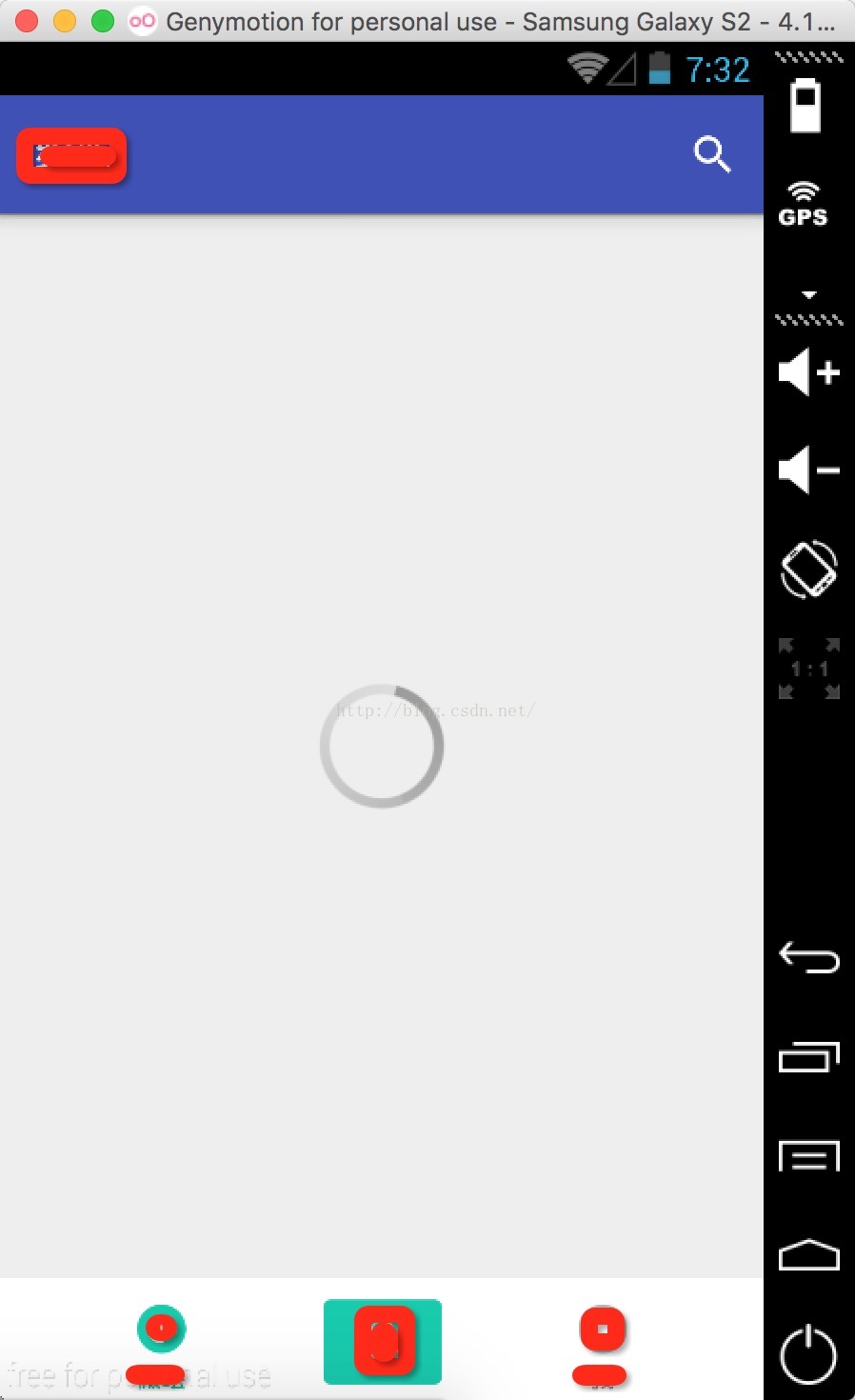

效果：
