Android Path繪制貝塞爾曲線實現QQ拖拽泡泡

編輯：關於Android編程

這兩天學習了使用Path繪制貝塞爾曲線相關，然後自己動手做了一個類似QQ未讀消息可拖拽的小氣泡，效果圖如下：

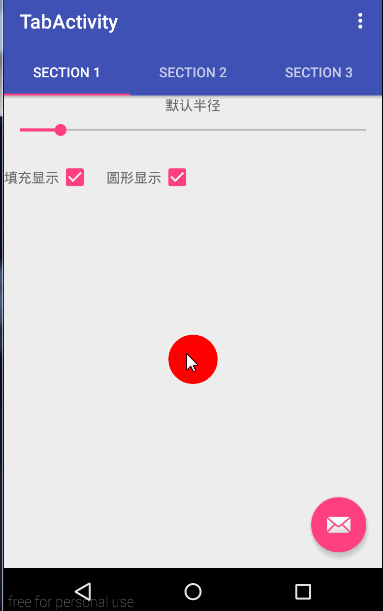

最終效果圖
接下來一步一步的實現整個過程。

基本原理

其實就是使用Path繪制三點的二次方貝塞爾曲線來完成那個妖娆的曲線的。然後根據觸摸點不斷繪制對應的圓形，根據距離的改變改變原始固定圓形的半徑大小。最後就是松手後返回或者爆裂的實現。

Path介紹：

顧名思義，就是一個路徑的意思，Path裡面有很多的方法，本次設計主要用到的相關方法有

  1. moveTo() 移動Path到一個指定的點
  2. quadTo() 繪制二次貝塞爾曲線，接收兩個點，第一個是控制弧度的點，第二個是終點。
  3. lineTo() 就是連線
  4. close() 閉合Path路徑，
  5. reset() 重置Path的相關設置

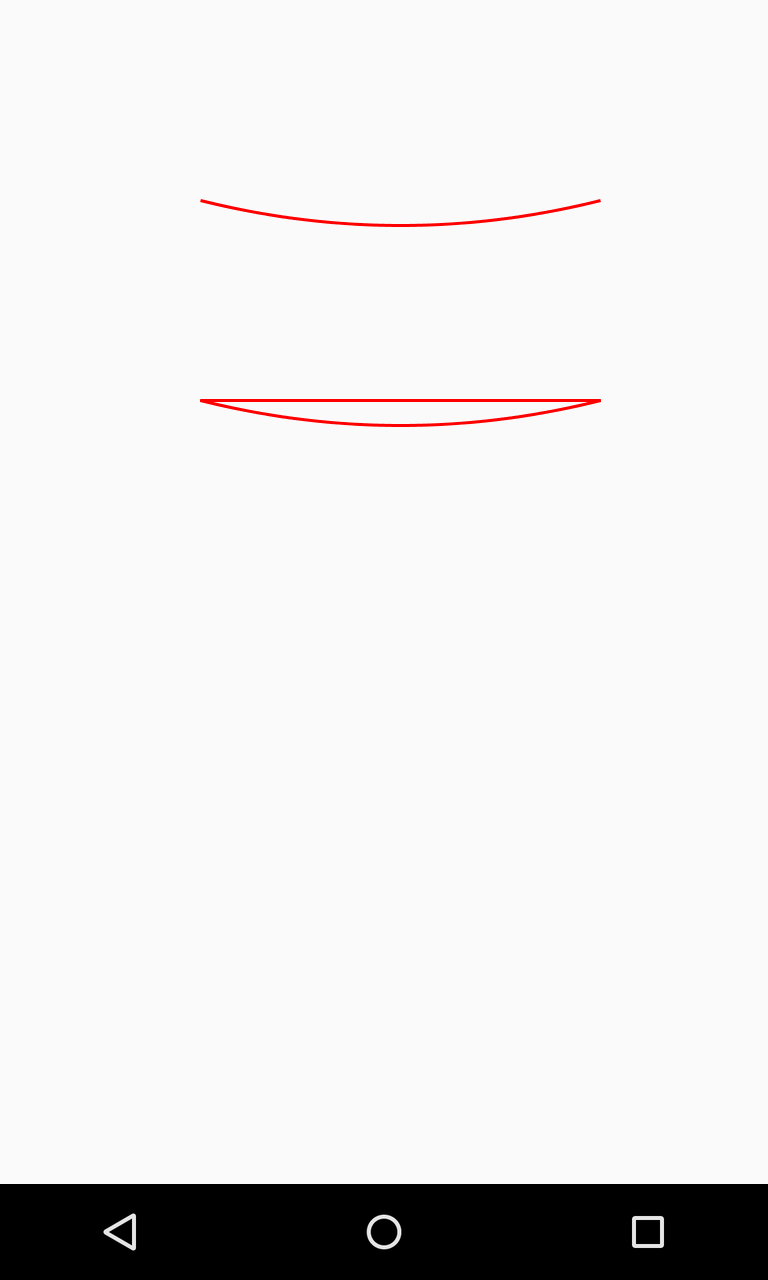

Path入門熱身：

path.reset();
 path.moveTo(200, 200);
 //第一個坐標是對應的控制的坐標，第二個坐標是終點坐標
 path.quadTo(400, 250, 600, 200);

 canvas.drawPath(path, paint);
 canvas.translate(0, 200);
 //調用close,就會首尾閉合連接
 path.close();
 canvas.drawPath(path, paint);

記得不要在onDraw方法中new Path或者 Paint喲！

Path

具體實現拆分：

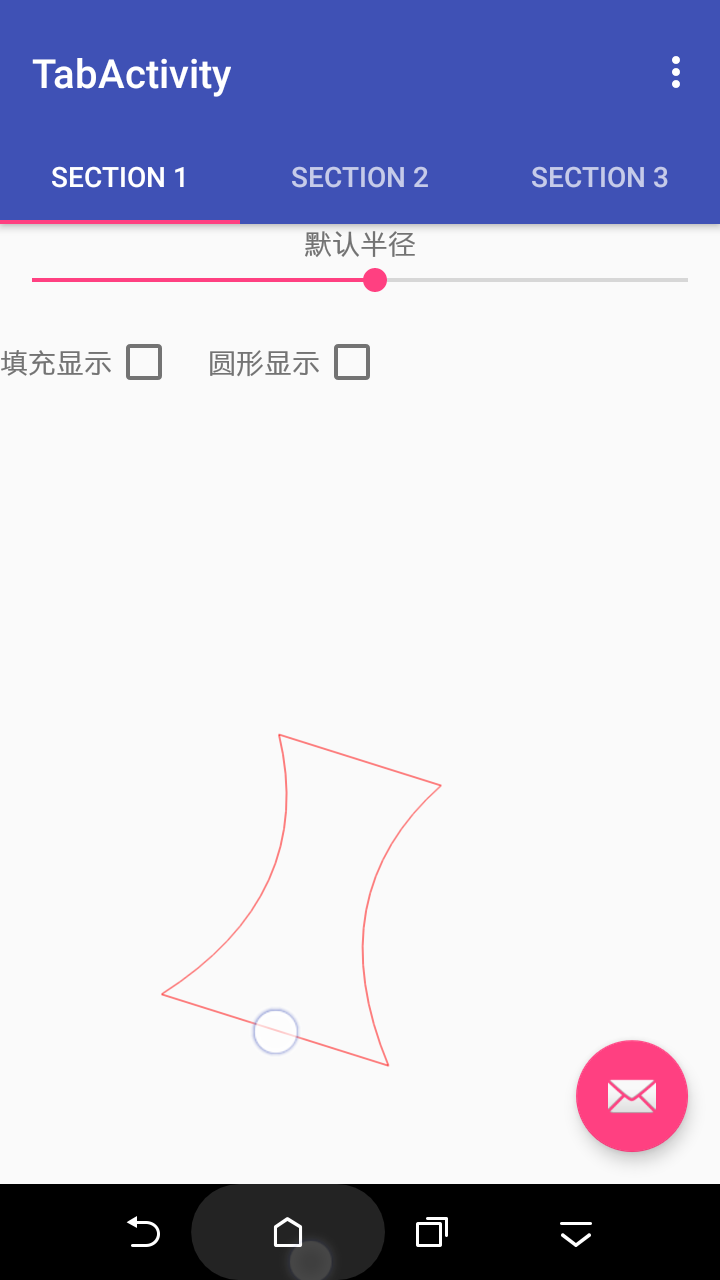

其實整個過程就是繪制了兩個貝塞爾二次曲線的的閉合Path路徑，然後在上面添加兩個圓形。

閉合的Path 路徑實現從左上點畫二次貝塞爾曲線到左下點，左下點連線到右下點，右下點二次貝塞爾曲線到右上點，最後閉合一下!!

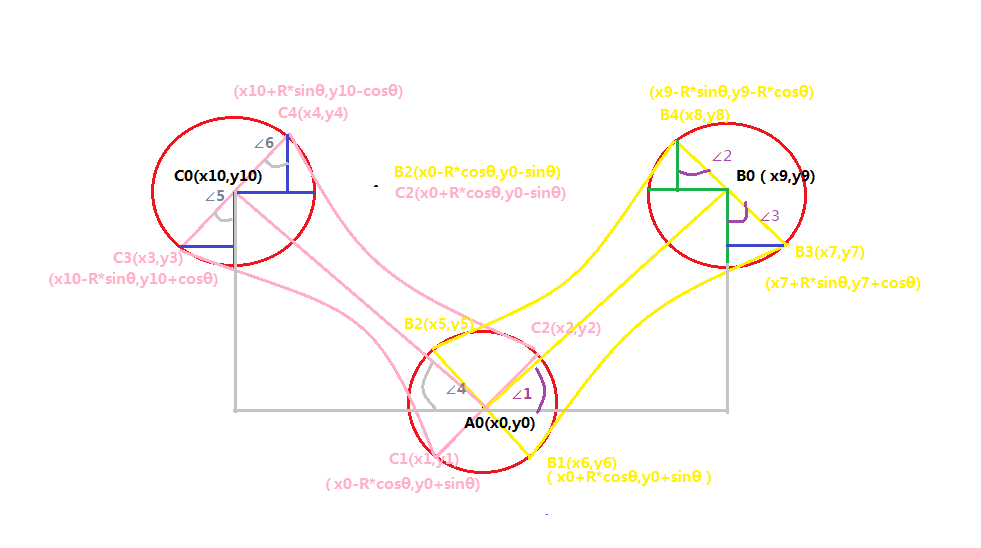

相關坐標的確定

這是這次裡面的難點之一，因為涉及到了數學裡面的一個sin,cos,tan等等，我其實也忘完了，然後又腦補了一下，廢話不多說，

為什麼自己要親自去畫一下呢，因為畫了你才知道，在360旋轉的過程中，角標體系是有兩套的，如果就使用一套來畫的話，就畫出現在旋轉的過程中曲線重疊在一起的情況！

問題已經拋出來了，接下來直接看看代碼實現！

角度確定

根據貼出來的原理圖可以知道，我們可以使用起始圓心坐標和拖拽的圓心坐標，根據反正切函數來得到具體的弧度。


int dy = Math.abs(CIRCLEY - startY);
int dx = Math.abs(CIRCLEX - startX);
 angle = Math.atan(dy * 1.0 / dx);

ok,這裡的startX,Y就是移動過程中的坐標。angle就是得到的對應的弧度（角度）。

相關Path繪制

前面已經提到在旋轉的過程中有兩套坐標體系，一開始我也很糾結這個坐標體系要怎麼確定，後面又恍然大悟，其實相當於就是一三象限正比例增長，二四象限，反比例增長。

flag = (startY - CIRCLEY  ) * (startX- CIRCLEX ) <= 0;
 //增加一個flag,用於判斷使用哪種坐標體系。

最最重要的來了，繪制相關的Path路徑！



path.reset();
 if (flag) {
  //第一個點
 path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));

 path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));
path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));

path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));
path.close();
canvas.drawPath(path, paint);
 } else {
  //第一個點
  path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));

  path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));
  path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));

  path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));
  path.close();
  canvas.drawPath(path, paint);
 }

這裡的代碼就是把圖片上相關的數學公式Java化而已！

到這裡，其實主要的工作就完成的差不多了！

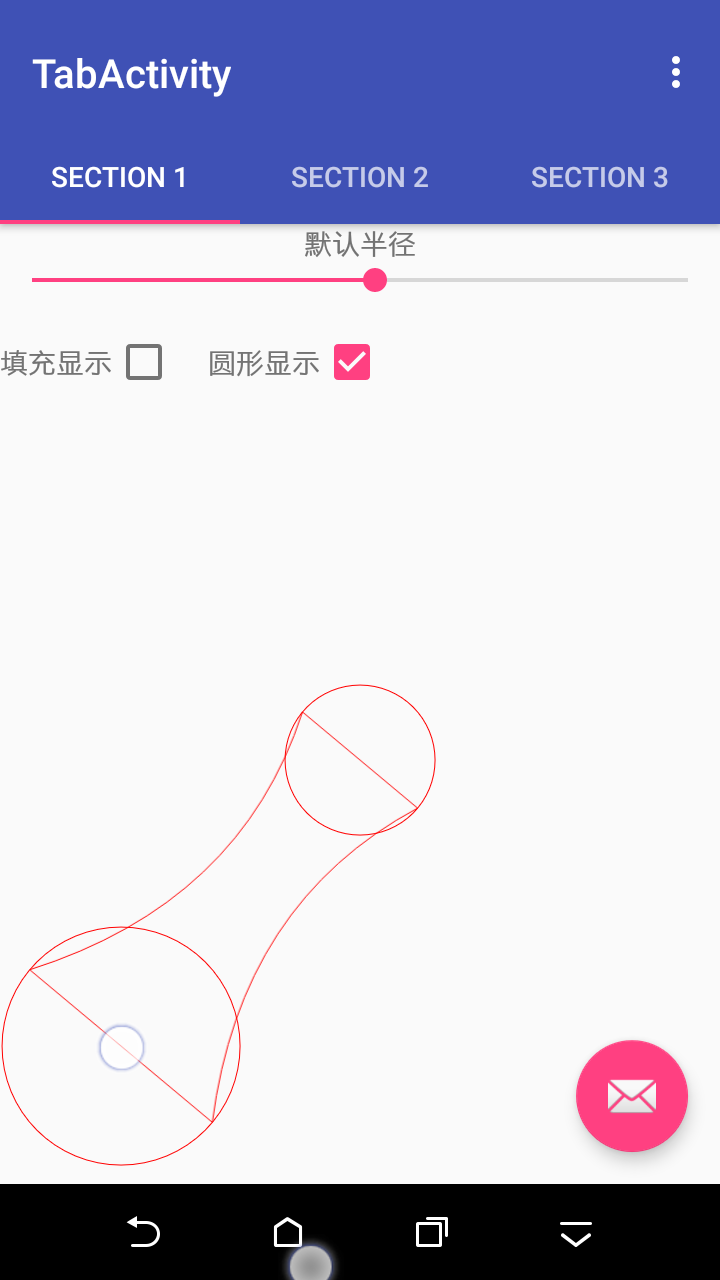

接下來，設置paint 為填充的效果,最後再畫兩個圓

paint.setStyle(Paint.Style.FILL)
 canvas.drawCircle(CIRCLEX, CIRCLEY, ORIGIN_RADIO, paint);//默認的
 canvas.drawCircle(startX == 0 ? CIRCLEX : startX, startY == 0 ? CIRCLEY : startY, DRAG_RADIO, paint);//拖拽的

就可以繪制出想要的效果了！

這裡不得不再說說onTouch的處理！

case MotionEvent.ACTION_DOWN://有事件先攔截再說！！
   getParent().requestDisallowInterceptTouchEvent(true);
   CurrentState = STATE_IDLE;
   animSetXY.cancel();
   startX = (int) ev.getX();
   startY = (int) ev.getRawY();
   break;

處理一下事件分發的坑！

測量和布局

這樣基本過得去了，但是我們的布局什麼的還沒有處理，math_parent是萬萬沒法使用到具體項目當中去的！
測量的時候，如果發現不是精准模式，那麼都手動去計算出需要的寬度和高度。

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

 int modeWidth = MeasureSpec.getMode(widthMeasureSpec);
 int modeHeight = MeasureSpec.getMode(heightMeasureSpec);
 if (modeWidth == MeasureSpec.UNSPECIFIED || modeWidth == MeasureSpec.AT_MOST) {
  widthMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_RADIO * 2, MeasureSpec.EXACTLY);
 }
 if (modeHeight == MeasureSpec.UNSPECIFIED || modeHeight == MeasureSpec.AT_MOST) {
  heightMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_RADIO * 2, MeasureSpec.EXACTLY);
 }
 super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}

然後在布局變化時，獲取相關坐標，確定初始圓心坐標：

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
 super.onSizeChanged(w, h, oldw, oldh);
 CIRCLEX = (int) ((w) * 0.5 + 0.5);
 CIRCLEY = (int) ((h) * 0.5 + 0.5);
}

然後清單文件裡面就可以這樣配置了：

<com.lovejjfg.circle.DragBubbleView
 android:id="@+id/dbv"
 android:layout_width="wrap_content"
 android:layout_height="wrap_content"
 android:layout_gravity="center"/>

這樣之後，又會出現一個問題，那就是wrap_content 之後，這個View能繪制的區域只有自身那麼大了，拖拽了都看不見了！這個坑怎麼辦呢，其實很簡單，父布局加上android:clipChildren="false" 的屬性！
這個坑也算是解決了！！

相關狀態的確定

我們是不希望它可以無限的拖拽的，就是有一個拖拽的最遠距離，還有就是放手後的返回，爆裂。那麼對應的，這裡需要確定幾種狀態：

private final static int STATE_IDLE = 1;//靜止的狀態
 private final static int STATE_DRAG_NORMAL = 2;//正在拖拽的狀態
 private final static int STATE_DRAG_BREAK = 3;//斷裂後的拖拽狀態
 private final static int STATE_UP_BREAK = 4;//放手後的爆裂的狀態
 private final static int STATE_UP_BACK = 5;//放手後的沒有斷裂的返回的狀態
 private final static int STATE_UP_DRAG_BREAK_BACK = 6;//拖拽斷裂又返回的狀態
 private int CurrentState = STATE_IDLE;

private int MIN_RADIO = (int) (ORIGIN_RADIO * 0.4);//最小半徑
 private int MAXDISTANCE = (int) (MIN_RADIO * 13);//最遠的拖拽距離

確定好這些之後，在move的時候，就要去做相關判斷了：

case MotionEvent.ACTION_MOVE://移動的時候
   startX = (int) ev.getX();
   startY = (int) ev.getY();

   updatePath();
   invalidate();
   break;

private void updatePath() {
 int dy = Math.abs(CIRCLEY - startY);
 int dx = Math.abs(CIRCLEX - startX);

 double dis = Math.sqrt(dy * dy + dx * dx);
 if (dis <= MAXDISTANCE) {//增加的情況，原始半徑減小
  if (CurrentState == STATE_DRAG_BREAK || CurrentState == STATE_UP_DRAG_BREAK_BACK) {
   CurrentState = STATE_UP_DRAG_BREAK_BACK;
  } else {
   CurrentState = STATE_DRAG_NORMAL;
  }
  ORIGIN_RADIO = (int) (DEFAULT_RADIO - (dis / MAXDISTANCE) * (DEFAULT_RADIO - MIN_RADIO));
  Log.e(TAG, "distance: " + (int) ((1 - dis / MAXDISTANCE) * MIN_RADIO));
  Log.i(TAG, "distance: " + ORIGIN_RADIO);
 } else {
  CurrentState = STATE_DRAG_BREAK;
 }
//  distance = dis;
 flag = (startY - CIRCLEY) * (startX - CIRCLEX) <= 0;
 Log.i("TAG", "updatePath: " + flag);
 angle = Math.atan(dy * 1.0 / dx);
}

updatePath() 的方法之前已經看過部分了，這次的就是完整的。
這裡做的事就是根據拖拽的距離更改相關的狀態，並根據百分比來修改原始圓形的半徑大小。還有就是之前介紹的確定相關的弧度！

最後放手的時候：

case MotionEvent.ACTION_UP:
   if (CurrentState == STATE_DRAG_NORMAL) {
    CurrentState = STATE_UP_BACK;
    valueX.setIntValues(startX, CIRCLEX);
    valueY.setIntValues(startY, CIRCLEY);
    animSetXY.start();
   } else if (CurrentState == STATE_DRAG_BREAK) {
    CurrentState = STATE_UP_BREAK;
    invalidate();
   } else {
    CurrentState = STATE_UP_DRAG_BREAK_BACK;
    valueX.setIntValues(startX, CIRCLEX);
    valueY.setIntValues(startY, CIRCLEY);
    animSetXY.start();
   }
   break;

自動返回這裡使用到的 ValueAnimator，

animSetXY = new AnimatorSet();

 valueX = ValueAnimator.ofInt(startX, CIRCLEX);
 valueY = ValueAnimator.ofInt(startY, CIRCLEY);
 animSetXY.playTogether(valueX, valueY);
 valueX.setDuration(500);
 valueY.setDuration(500);
 valueX.setInterpolator(new OvershootInterpolator());
 valueY.setInterpolator(new OvershootInterpolator());
 valueX.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
  @Override
  public void onAnimationUpdate(ValueAnimator animation) {
   startX = (int) animation.getAnimatedValue();
   Log.e(TAG, "onAnimationUpdate-startX: " + startX);
   invalidate();
  }

 });
 valueY.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
  @Override
  public void onAnimationUpdate(ValueAnimator animation) {
   startY = (int) animation.getAnimatedValue();
   Log.e(TAG, "onAnimationUpdate-startY: " + startY);
   invalidate();

  }
 });

最後在看看完整的onDraw方法吧！

@Override
protected void onDraw(Canvas canvas) {
 switch (CurrentState) {
  case STATE_IDLE://空閒狀態，就畫默認的圓
   if (showCircle) {
    canvas.drawCircle(CIRCLEX, CIRCLEY, ORIGIN_RADIO, paint);//默認的
   }
   break;
  case STATE_UP_BACK://執行返回的動畫
  case STATE_DRAG_NORMAL://拖拽狀態 畫貝塞爾曲線和兩個圓
   path.reset();
   if (flag) {
    //第一個點
    path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));

    path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));
    path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));

    path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));
    path.close();
    canvas.drawPath(path, paint);
   } else {
    //第一個點
    path.moveTo((float) (CIRCLEX - Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY + Math.cos(angle) * ORIGIN_RADIO));

    path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (startX - Math.sin(angle) * DRAG_RADIO), (float) (startY + Math.cos(angle) * DRAG_RADIO));
    path.lineTo((float) (startX + Math.sin(angle) * DRAG_RADIO), (float) (startY - Math.cos(angle) * DRAG_RADIO));

    path.quadTo((float) ((startX + CIRCLEX) * 0.5), (float) ((startY + CIRCLEY) * 0.5), (float) (CIRCLEX + Math.sin(angle) * ORIGIN_RADIO), (float) (CIRCLEY - Math.cos(angle) * ORIGIN_RADIO));
    path.close();
    canvas.drawPath(path, paint);
   }
   if (showCircle) {
    canvas.drawCircle(CIRCLEX, CIRCLEY, ORIGIN_RADIO, paint);//默認的
    canvas.drawCircle(startX == 0 ? CIRCLEX : startX, startY == 0 ? CIRCLEY : startY, DRAG_RADIO, paint);//拖拽的
   }
   break;

  case STATE_DRAG_BREAK://拖拽到了上限，畫拖拽的圓:
  case STATE_UP_DRAG_BREAK_BACK:
   if (showCircle) {
    canvas.drawCircle(startX == 0 ? CIRCLEX : startX, startY == 0 ? CIRCLEY : startY, DRAG_RADIO, paint);//拖拽的
   }
   break;

  case STATE_UP_BREAK://畫出爆裂的效果
   canvas.drawCircle(startX - 25, startY - 25, 10, circlePaint);
   canvas.drawCircle(startX + 25, startY + 25, 10, circlePaint);
   canvas.drawCircle(startX, startY - 25, 10, circlePaint);
   canvas.drawCircle(startX, startY, 18, circlePaint);
   canvas.drawCircle(startX - 25, startY, 10, circlePaint);
   break;

 }


}

到這裡，成品就出來了！！

總結：

1、確定默認圓形的坐標；
2、根據move的情況，實時獲取最新的坐標，根據移動的距離（確定出角度），更新相關的狀態，畫出相關的Path路徑。超出上限，不再畫Path路徑。
3、松手時，根據相關的狀態，要麼帶Path路徑執行動畫返回，要麼不帶Path路徑直接返回，要麼直接爆裂！

以上就是用Android Path 繪制貝塞爾曲線的示例，後續繼續補充相關文章，謝謝大家對本站的支持！
