Android實現手勢滑動多點觸摸縮放平移圖片效果

編輯：關於Android編程

現在app中，圖片預覽功能肯定是少不了的，用戶基本已經形成條件反射，看到小圖，點擊看大圖，看到大圖兩個手指開始進行放大，放大後，開始移動到指定部位。
一、概述
想要做到圖片支持多點觸控，自由的進行縮放、平移，需要了解幾個知識點：Matrix , GestureDetector , ScaleGestureDetector 以及事件分發機制，ps:不會咋辦，不會你懂的。
1、Matrix
矩陣，看深入了都是3維矩陣的乘啊什麼的，怪麻煩的~~
其實這麼了解下就行了：
Matrix
數據結構：3維矩陣；
內部存儲：new Float[9] ; 內部就是個一維數組，內部9個元素；可以進行setValues(float[] values)進行初始化
每個元素代表的意思：

{
    MSCALE_X, MSKEW_X, MTRANS_X,
        MSKEW_Y, MSCALE_Y, MTRANS_Y,
        MPERSP_0, MPERSP_1, MPERSP_2
};

字面上，應該能看出來哪個代表x方向縮放，哪個代表垂直方向的偏移量吧~~有不認識的3個，沒事，請無視。
操作
比如你想要設置matrix的偏移量為200，100
你可以這麼寫：

Matrix transMatrix = new Matrix();
    float[] values = new float[] { 1.0, 0, 200, 0, 1.0, 100, 0, 0, 1.0 };
    transMatrix.setValues(values);

如果需要在旋轉30度，放大兩倍~~
這麼寫其實怪麻煩的~~

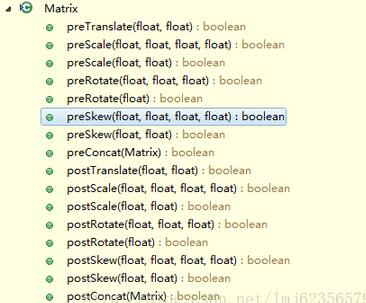

Matrix提供了一些常用的API：例如我們可以這麼寫：

Matrix transMatrix = new Matrix();
    transMatrix.postTranslate(200, 100);

如何獲取值：
當然了，我們對一個Matrix進行了各種操作，一會postScale，一會postTranslate；那麼現在如何獲得當前的縮放比例：
前面說setValues可以初始化，那麼getValues就能拿到當前矩陣的值，拿到的是個一維數組，9個元素；再通過下標取對應值就可以。
比如我想知道現在x方向縮放比例：

public final float getScale()
  {
    scaleMatrix.getValues(matrixValues);
    return matrixValues[Matrix.MSCALE_X];
  }

好了，知道這些就夠了~~
2、GestureDetector
嗯，自己看API，能夠捕捉到長按、雙擊什麼的；用法會在例子中
3、ScaleGestureDetector
嗯，有點像繼承來的，其實不是的，獨立的一個類~用於檢測縮放的手勢~~~用法會在例子中
二、實戰
為了大家更好的理解，我會獨立出每個功能，最後再整合到一起~~也方面大家對每個API的使用的學習。
1、自由的縮放
需求：當圖片加載時，將圖片在屏幕中居中；圖片寬或高大於屏幕的，縮小至屏幕大小；自由對圖片進行方法或縮小；
代碼不是很長，直接貼代碼了

package com.zhy.view;

import android.content.Context;
import android.graphics.Matrix;
import android.graphics.drawable.Drawable;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.ScaleGestureDetector;
import android.view.ScaleGestureDetector.OnScaleGestureListener;
import android.view.View;
import android.view.View.OnTouchListener;
import android.view.ViewTreeObserver;
import android.widget.ImageView;

public class ZoomImageView extends ImageView implements OnScaleGestureListener,
    OnTouchListener, ViewTreeObserver.OnGlobalLayoutListener

{
  private static final String TAG = ZoomImageView.class.getSimpleName();

  public static final float SCALE_MAX = 4.0f;
  /**
   * 初始化時的縮放比例，如果圖片寬或高大於屏幕，此值將小於0
   */
  private float initScale = 1.0f;

  /**
   * 用於存放矩陣的9個值
   */
  private final float[] matrixValues = new float[9];

  private boolean once = true;

  /**
   * 縮放的手勢檢測
   */
  private ScaleGestureDetector mScaleGestureDetector = null;

  private final Matrix mScaleMatrix = new Matrix();

  public ZoomImageView(Context context)
  {
    this(context, null);
  }

  public ZoomImageView(Context context, AttributeSet attrs)
  {
    super(context, attrs);
    super.setScaleType(ScaleType.MATRIX);
    mScaleGestureDetector = new ScaleGestureDetector(context, this);
    this.setOnTouchListener(this);
  }

  @Override
  public boolean onScale(ScaleGestureDetector detector)
  {
    float scale = getScale();
    float scaleFactor = detector.getScaleFactor();

    if (getDrawable() == null)
      return true;

    /**
     * 縮放的范圍控制
     */
    if ((scale < SCALE_MAX && scaleFactor > 1.0f)
        || (scale > initScale && scaleFactor < 1.0f))
    {
      /**
       * 最大值最小值判斷
       */
      if (scaleFactor * scale < initScale)
      {
        scaleFactor = initScale / scale;
      }
      if (scaleFactor * scale > SCALE_MAX)
      {
        scaleFactor = SCALE_MAX / scale;
      }
      /**
       * 設置縮放比例
       */
      mScaleMatrix.postScale(scaleFactor, scaleFactor, getWidth() / 2,
          getHeight() / 2);
      setImageMatrix(mScaleMatrix);
    }
    return true;

  }

  @Override
  public boolean onScaleBegin(ScaleGestureDetector detector)
  {
    return true;
  }

  @Override
  public void onScaleEnd(ScaleGestureDetector detector)
  {
  }

  @Override
  public boolean onTouch(View v, MotionEvent event)
  {
    return mScaleGestureDetector.onTouchEvent(event);

  }


  /**
   * 獲得當前的縮放比例
   *
   * @return
   */
  public final float getScale()
  {
    mScaleMatrix.getValues(matrixValues);
    return matrixValues[Matrix.MSCALE_X];
  }

  @Override
  protected void onAttachedToWindow()
  {
    super.onAttachedToWindow();
    getViewTreeObserver().addOnGlobalLayoutListener(this);
  }

  @SuppressWarnings("deprecation")
  @Override
  protected void onDetachedFromWindow()
  {
    super.onDetachedFromWindow();
    getViewTreeObserver().removeGlobalOnLayoutListener(this);
  }

  @Override
  public void onGlobalLayout()
  {
    if (once)
    {
      Drawable d = getDrawable();
      if (d == null)
        return;
      Log.e(TAG, d.getIntrinsicWidth() + " , " + d.getIntrinsicHeight());
      int width = getWidth();
      int height = getHeight();
      // 拿到圖片的寬和高
      int dw = d.getIntrinsicWidth();
      int dh = d.getIntrinsicHeight();
      float scale = 1.0f;
      // 如果圖片的寬或者高大於屏幕，則縮放至屏幕的寬或者高
      if (dw > width && dh <= height)
      {
        scale = width * 1.0f / dw;
      }
      if (dh > height && dw <= width)
      {
        scale = height * 1.0f / dh;
      }
      // 如果寬和高都大於屏幕，則讓其按按比例適應屏幕大小
      if (dw > width && dh > height)
      {
        scale = Math.min(dw * 1.0f / width, dh * 1.0f / height);
      }
      initScale = scale;
      // 圖片移動至屏幕中心
            mScaleMatrix.postTranslate((width - dw) / 2, (height - dh) / 2);
      mScaleMatrix
          .postScale(scale, scale, getWidth() / 2, getHeight() / 2);
      setImageMatrix(mScaleMatrix);
      once = false;
    }

  }

}

1）、我們在onGlobalLayout的回調中，根據圖片的寬和高以及屏幕的寬和高，對圖片進行縮放以及移動至屏幕的中心。如果圖片很小，那就正常顯示，不放大了~
2）、我們讓OnTouchListener的MotionEvent交給ScaleGestureDetector進行處理

@Override
  public boolean onTouch(View v, MotionEvent event)
  {
    return mScaleGestureDetector.onTouchEvent(event);

  }

3）、在onScale的回調中對圖片進行縮放的控制，首先進行縮放范圍的判斷，然後設置mScaleMatrix的scale值
現在的效果：

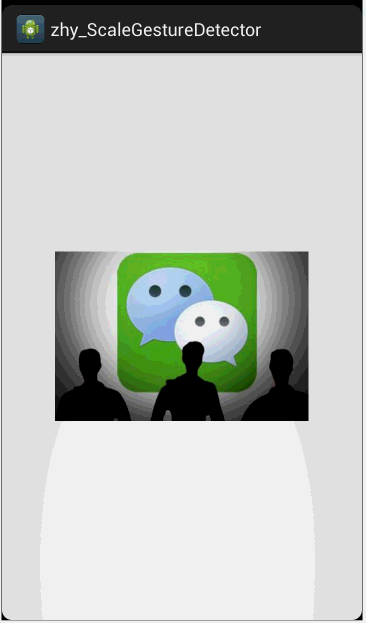

1、小於屏幕的寬和高

2、大於屏幕的寬和高

可是，可是，存在問題：

  • 1、縮放的中心點，我們設置是固定的，屏幕中間
  • 2、放大後，無法移動

下面，我們先解決縮放的中心點問題，不能一直按屏幕中心麼，像我這樣的，我比較關注妹子的眼睛，我要放大那一塊~~~
2、設置縮放中心
1、單純的設置縮放中心
僅僅是設置中心很簡單，直接修改下中心點 ：

/**
       * 設置縮放比例
       */
      mScaleMatrix.postScale(scaleFactor, scaleFactor,
          detector.getFocusX(), detector.getFocusX());
      setImageMatrix(mScaleMatrix);

但是，隨意的中心點放大、縮小，會導致圖片的位置的變化，最終導致，圖片寬高大於屏幕時，圖片與屏幕間出現白邊；圖片小於屏幕，但是不居中。
2、控制縮放時圖片顯示的范圍
所以我們在縮放的時候需要手動控制下范圍：

/**
   * 在縮放時，進行圖片顯示范圍的控制
   */
  private void checkBorderAndCenterWhenScale()
  {

    RectF rect = getMatrixRectF();
    float deltaX = 0;
    float deltaY = 0;

    int width = getWidth();
    int height = getHeight();

    // 如果寬或高大於屏幕，則控制范圍
    if (rect.width() >= width)
    {
      if (rect.left > 0)
      {
        deltaX = -rect.left;
      }
      if (rect.right < width)
      {
        deltaX = width - rect.right;
      }
    }
    if (rect.height() >= height)
    {
      if (rect.top > 0)
      {
        deltaY = -rect.top;
      }
      if (rect.bottom < height)
      {
        deltaY = height - rect.bottom;
      }
    }
    // 如果寬或高小於屏幕，則讓其居中
    if (rect.width() < width)
    {
      deltaX = width * 0.5f - rect.right + 0.5f * rect.width();
    }
    if (rect.height() < height)
    {
      deltaY = height * 0.5f - rect.bottom + 0.5f * rect.height();
    }
    Log.e(TAG, "deltaX = " + deltaX + " , deltaY = " + deltaY);

    mScaleMatrix.postTranslate(deltaX, deltaY);

  }

  /**
   * 根據當前圖片的Matrix獲得圖片的范圍
   *
   * @return
   */
  private RectF getMatrixRectF()
  {
    Matrix matrix = mScaleMatrix;
    RectF rect = new RectF();
    Drawable d = getDrawable();
    if (null != d)
    {
      rect.set(0, 0, d.getIntrinsicWidth(), d.getIntrinsicHeight());
      matrix.mapRect(rect);
    }
    return rect;
  }

在onScale裡面記得調用：

/**
       * 設置縮放比例
       */
      mScaleMatrix.postScale(scaleFactor, scaleFactor,
          detector.getFocusX(), detector.getFocusY());
      checkBorderAndCenterWhenScale();
      setImageMatrix(mScaleMatrix);

這樣就好了，可以自由的放大任何地方，並且不會出現邊界出現白邊，也能很好的讓圖片顯示在屏幕中間（當圖片寬或高小於屏幕）；
3、貼下布局文件

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent" >

  <com.zhy.view.ZoomImageView
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:scaleType="matrix"
    android:src="@drawable/xx" />

</RelativeLayout>

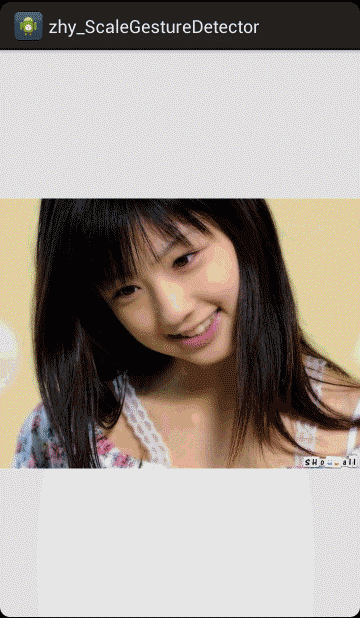

眼睛是心靈的窗戶，咱們來放大看看，效果圖：

好了，到此我們的圖片隨意的方法縮小~~~已經完成了~~~如果只需要縮放功能的，就可以拿去用了~
由於篇幅原因，下一篇將繼續完善此View：
1、增加多點觸控時移動
2、增加雙擊變大，雙擊變小
3、與ViewPager一起使用時的事件沖突問題

以上就是本文的全部內容，希望對大家學習Android軟件編程有所幫助。
