Android項目實戰手把手教你畫圓形水波紋loadingview

本文實例講解的是如何畫一個滿滿圓形水波紋loadingview，這類效果應用場景很多，比如內存占用百分比之類的，分享給大家供大家參考，具體內容如下
效果圖如下：

預備的知識：

• 1.貝塞爾曲線    如果你不了解，可以來這裡進行基礎知識儲備：神奇的貝塞爾曲線

• 2.Paint.setXfermode()  以及PorterDuffXfermode

千萬不要被這個b的名字嚇到，不熟悉看到可能會認為很難記，其實 只要站在巨人的丁丁上 還是很簡單的。
好了 廢話不多說 ，跟我一步步來做一個炫酷的view吧。

首先給一些屬性，在構造器裡初始化（不要再ondraw new東西不要再ondraw new東西不要再ondraw new東西不要再ondraw new東西）


  //繪制波紋
  private Paint mWavePaint;
  private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.XOR);//設置mode 為XOR
  //繪制圓
  private Paint mCirclePaint;
  private Canvas mCanvas;//我們自己的畫布
  private Bitmap mBitmap;
  private int mWidth;
  private int mHeight;

  public WaveLoadingView(Context context) {
    this(context,null);
  }

  public WaveLoadingView(Context context, AttributeSet attrs) {
    this(context, attrs,0);
  }

  public WaveLoadingView(Context context, AttributeSet attrs, int defStyleAttr) {
    super(context, attrs, defStyleAttr);

    mWavePaint = new Paint();
    mWavePaint.setColor(Color.parseColor("#33b5e5"));
    mCirclePaint = new Paint();
    mCirclePaint.setColor(Color.parseColor("#99cc00"));


  }
  @Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    int widthSize = MeasureSpec.getSize(widthMeasureSpec);
    int widthMode = MeasureSpec.getMode(widthMeasureSpec);
    int heightSize = MeasureSpec.getSize(heightMeasureSpec);
    int heightMode = MeasureSpec.getMode(heightMeasureSpec);
    if (widthMode == MeasureSpec.EXACTLY) {
      mWidth = widthSize;
    }


    if (heightMode == MeasureSpec.EXACTLY) {
      mHeight = heightSize;
    }
    setMeasuredDimension(mWidth, mHeight);
    mBitmap = Bitmap.createBitmap(300,300, Bitmap.Config.ARGB_8888); //生成一個bitmap
    mCanvas = new Canvas(mBitmap);//講bitmp放在我們自己的畫布上，實際上mCanvas.draw的時候 改變的是這個bitmap對象
  }


然後，我們給他繪制一點東西，用來介紹PorterDuffXfermode

@Override
  protected void onDraw(Canvas canvas) {
    mCanvas.drawCircle(100,100,50,mCirclePaint);

    mCanvas.drawRect(100,100,200,200,mWavePaint);
    canvas.drawBitmap(mBitmap,0,0,null);
    super.onDraw(canvas);
  }

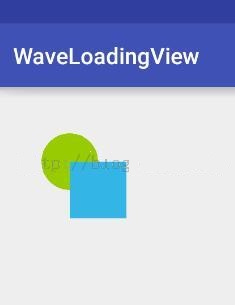

嗯，可以看到 是我們現在自己的畫布上鋪了一個bitmap(這裡可以理解canvas為桌子  bitmap為畫紙，我們在bimap上畫畫)， 然後在bitmap上畫了 一個圓，和一個矩形。最後把我們的mBitmap畫到系統的畫布上(顯示到屏幕上)，得到了以下效果。

然後我們用setXfermode()方法給他設置一個mode，這裡設置XOR。

可以發現！ 相交的地方消失了！ 是不是很神奇。
在改一個mode 試試

private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.DST_OVER);

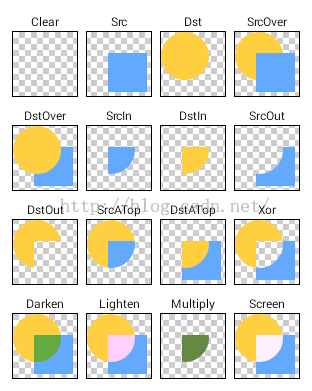

可以看到 圓形跑到了矩形上面來。  然後巨人給我們總結各個模式如了下圖，這裡給一個說明dst為先畫的 src為後畫的：.

大家可以根據這個規律試一下。

現在，我們把圓和矩形重疊。模式去掉。

protected void onDraw(Canvas canvas) {

    //dst
    mCanvas.drawCircle(150,150,50,mCirclePaint);

/    mWavePaint.setXfermode(mMode);
    //src
    mCanvas.drawRect(100,100,200,200,mWavePaint);
    canvas.drawBitmap(mBitmap,0,0,null);
    super.onDraw(canvas);
  }

我的圓怎麼沒了。。  其實圓是被覆蓋掉了。 然後我們想實現一個效果，就是在圓的范圍內，顯示矩形的內容，該怎麼做呢。自己照著圖找找吧哈哈。

我們要實現的是一個圓形的水波紋那種loadingview。。首要就是實現這個水波紋。
這時候貝塞爾曲線就派上用場了。這裡采用三階貝塞爾， 不停地改變X 模擬水波效果。

 if (x > 50) {
      isLeft = true;
    } else if (x < 0) {
      isLeft = false;
    }
<span >    </span>if (y > -50) { //大於-50是因為輔助點是50 為了讓他充滿整個屏幕
      y--;
    }    if (isLeft) {
      x = x - 1;
    } else {
      x = x + 1;
    }
    mPath.reset();
    mPath.moveTo(0, y);
    mPath.cubicTo(100 + x*2, 50 + y, 100 + x*2, y-50, mWidth, y);//前兩個參數是輔助點
    mPath.lineTo(mWidth, mHeight);//充滿整個畫布
    mPath.lineTo(0, mHeight);//充滿整個畫布
    mPath.close();

之後用mCanvas來繪制這個bitmap，要注意的是 繪制之前要清空mBitmap，不然path會重疊

mBitmap.eraseColor(Color.parseColor("#00000000"));

//dst
 mCanvas.drawPath(mPath, mPaint);

canvas.drawBitmap(mBitmap, 0, 0, null);


    postInvalidateDelayed(10);

 哈，水波效果出來了。   接著想辦法讓他畫到一個圓形中。 首先繪制一個圓

mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);

現在讓我們回到剛才的問題，如何在dst的范圍內繪制src呢。。。答案是。。SRC_IN 你找對了嗎。添加模式

//dst
   mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);

   mPaint.setXfermode(mMode);
   //src
   mCanvas.drawPath(mPath, mPaint);

   canvas.drawBitmap(mBitmap, 0, 0, null);

是不是有點感覺了。如果不這樣做 就需要考慮好多問題。動態計算沿著圓弧x，y坐標  計算arcTo的范圍。

完善一下，添加一個percent來代表進度，讓y來根據percent動態改變
y = (int) ((1-mPercent /100f) *mHeight);

添加setPercent方法

public void setPercent(int percent){
    mPercent = percent;
  }

畫上百分比的文字。

String str = mPercent + "%";
    float txtLength = mTextPaint.measureText(str);
    canvas.drawText(mPercent + "%", mWidth / 2-txtLength/2, mHeight / 2, mTextPaint);

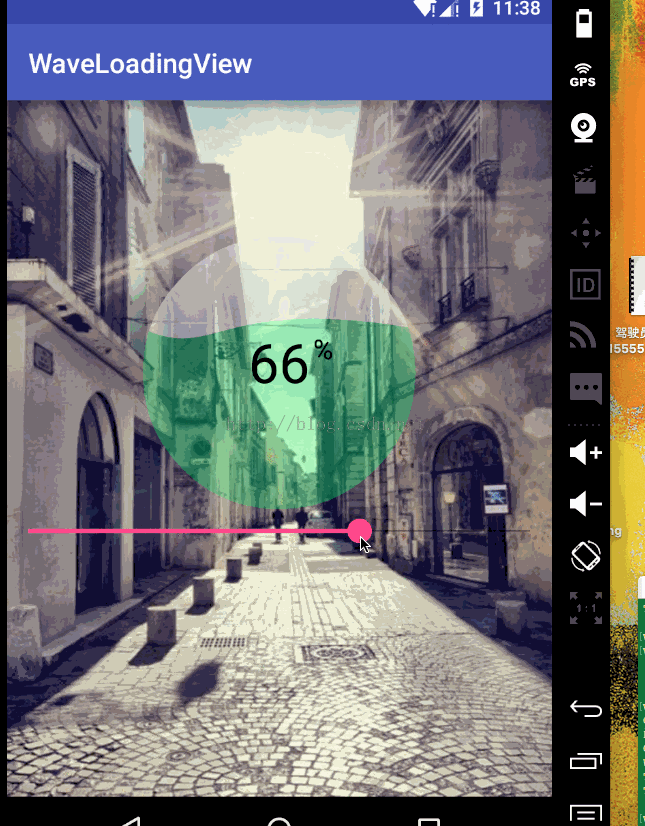

然後配合seekBar，最後改改字體大小  畫筆透明度。 添加個背景圖 就成了效果圖上的效果。

是不是很有趣，大家可以動手實現一下！
