Android實現波浪線效果（xml bitmap）

我們要實現的效果如下：

在這之前先帶大家了解一下xml bitmap，何為XML Bitmap？

XML Bitmap 是一個用XML定義的文件放在資源目錄，定義的對象是圖片，為bitmap定義別名，這個文件可以給bitmap定義一些額外的屬性。例如：抖動。

1、文件存放位置
res/drawable/filename.xml

2、語法

<?xml version="1.0" encoding="utf-8"?>
<bitmap
  xmlns:android="http://schemas.android.com/apk/res/android"
  android:src="@[package:]drawable/drawable_resource"
  android:antialias=["true" | "false"]
  android:dither=["true" | "false"]
  android:filter=["true" | "false"]
  android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
           "fill_vertical" | "center_horizontal" | "fill_horizontal" |
           "center" | "fill" | "clip_vertical" | "clip_horizontal"]
  android:tileMode=["disabled" | "clamp" | "repeat" | "mirror"] />

例子:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  tools:context=".MainActivity" >
  <!-- 與默認情況（@drawable/btn_default_pressed_holo_light）有差別 -->
  <Button
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_centerHorizontal="true"
    android:layout_centerVertical="true"
    android:background="@drawable/bm"
    android:text="sssssssssssssssssss" />

</RelativeLayout>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  tools:context=".MainActivity" >
 <!-- 與默認情況（@drawable/btn_default_pressed_holo_light）有差別 -->
  <Button
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_centerHorizontal="true"
    android:layout_centerVertical="true"
    android:background="@drawable/bm"
    android:text="sssssssssssssssssss" />

</RelativeLayout>

效果圖：

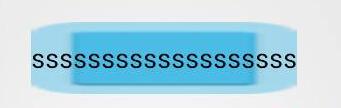

 默認（@drawable/btn_default_pressed_holo_light）：

引用（\@drawable/bm）：

從截圖上就可以看出來差別。

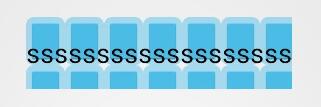

 titileMode="repeat":

之後找了一些關於實現波浪線的方法，總感覺不大滿意，常見的方法分享給大家：

1、直接搞一個這樣的波浪線的切圖

      這種方式最簡單，但是劣勢也非常明顯，如果view的寬度過大，則會出現圖片變形，如下圖所示：

如果過小則如下：

要求不高的話，這樣勉強可以蒙混過關，但是追求完美的話，這樣的效果顯然很不給力

2、自定義控件繪制

     這個方法的確可以達到不錯的效果，但是實現比較麻煩。我也看到有朋友搞過，

3、用xml的bitmap標簽實現波浪線效果

      首頁要搞一個周期的波浪線，即包括波峰和波谷，如下圖所示：

      wave_item:

    然後水平方向上平鋪，從而實現波浪線效果,代碼如下：
wave.xml：

<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
  android:antialias="true"
  android:src="@drawable/wave_item"
  android:tileMode="repeat" />

activity_main.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:orientation="vertical"
  android:paddingBottom="@dimen/activity_vertical_margin"
  android:paddingTop="@dimen/activity_vertical_margin" >

  <ImageView
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="@drawable/wave" />

</LinearLayout>

 注意：這個ImageView通過background顯示圖片，src是顯示不了這樣的效果的。

希望本文所述對大家學習Android軟件編程有所幫助。
