這篇博客我們來介紹一下責任鏈模式（Chain-of-responsibility Pattern），責任聯模式又稱為職責鏈模式，是行為型設計模式之一。顧名思義，責任鏈模式中存在一個鏈式結構，多個節點首尾相連，每個節點都可以被拆開再連接，因此，鏈式結構具有很好的靈活性。將這樣一種結構應用於編程領域，將每一個節點看作是一個對象，每一個對象擁有不同的處理邏輯，將一個請求從鏈式的首段發出，沿著鏈的路徑依次傳遞給每一個節點對象，直至有對象處理這個請求為止，這就是責任鏈或者職責鏈的通俗定義。

特點

使多個對象都有機會處理請求，從而避免了請求的發送者和接收者之間的耦合關系，將這些對象連成一條鏈，並沿著這條鏈傳遞該請求，直到有對象處理它為止。
　　責任鏈模式的使用場景：

多個對象可以處理統一請求，但具體由哪個對象處理則在運行時動態決定；在請求處理者不明確的情況下向多個對象中的一個提交一個請求；需要動態指定一組對象處理請求。



UML類圖

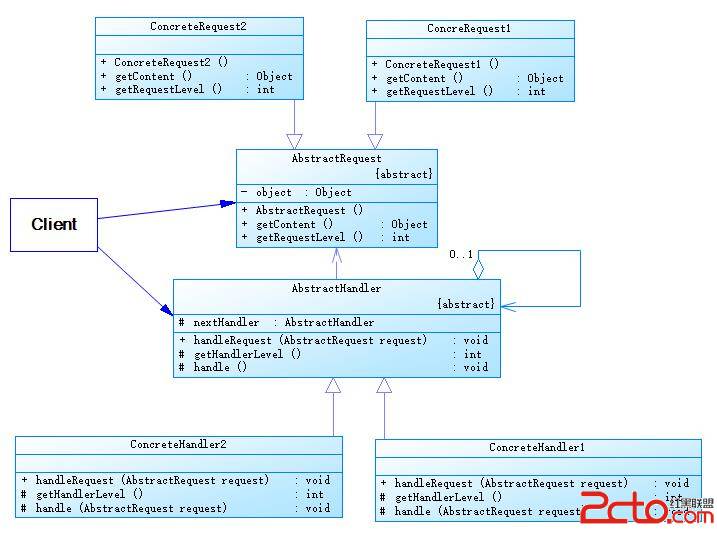

責任鏈模式的 uml 圖如下所示：
　　
責任鏈模式有兩大角色：

Handler：抽象處理者角色，聲明一個請求處理的方法，並在其中保持對下一個處理節點 Hanlder 對象的引用；ConcreteHandler：具體處理者角色，對請求進行處理，如果不能處理則將該請求轉發給下一個節點上的處理對象。對於請求 Request 來說，在大多數情況下，責任鏈中的請求和對應的處理規則是不盡相同的，在這種情況下可以將請求進行封裝，同時對請求的處理規則也進行封裝作為一個獨立的對象，如上圖所示。據此可以寫出通用代碼，首先是 Handler 角色：
AbstractHandler.class



public abstract class AbstractHandler {
    protected AbstractHandler nextHandler;

    public final void handleRequest(AbstractRequest request) {
        if (getHandlerLevel() == request.getLevel()) {
            handle(request);
        } else {
            if (nextHandler != null) {
                nextHandler.handleRequest(request);
            } else {
                System.out.print("there is no handler that can handle this request");
            }
        }
    }

    protected abstract int getHandlerLevel();

    protected abstract void handle(AbstractRequest request);
}

ConcreteHandler1.class

public class ConcreteHandler1 extends AbstractHandler{
    @Override
    protected int getHandlerLevel() {
        return 1;
    }

    @Override
    protected void handle(AbstractRequest request) {
        System.out.print("ConcreteHandler1 handle this request : " + request.getContent() + "\n");
    }
}

ConcreteHandler2.class

public class ConcreteHandler2 extends AbstractHandler{
    @Override
    protected int getHandlerLevel() {
        return 2;
    }

    @Override
    protected void handle(AbstractRequest request) {
        System.out.print("ConcreteHandler2 handle this request : " + request.getContent() + "\n");
    }
}

然後是請求角色：
AbstractRequest.class

public abstract class AbstractRequest {

    private Object object;

    public AbstractRequest(Object object) {
        this.object = object;
    }

    public Object getContent() {
        return object;
    }

    public abstract int getLevel();
}

ConcreteRequest1.class

public class ConcreteRequest1 extends AbstractRequest{

    public ConcreteRequest1(Object object) {
        super(object);
    }

    @Override
    public int getLevel() {
        return 1;
    }
}

ConcreteRequest2.class

public class ConcreteRequest2 extends AbstractRequest{

    public ConcreteRequest2(Object object) {
        super(object);
    }

    @Override
    public int getLevel() {
        return 2;
    }
}

最後客戶端測試代碼：

public class Client {
    public static void main(String[] args) {
        AbstractHandler handler1 = new ConcreteHandler1();
        AbstractHandler handler2 = new ConcreteHandler2();
        handler1.nextHandler = handler2;

        AbstractRequest request1 = new ConcreteRequest1("request1");
        AbstractRequest request2 = new ConcreteRequest2("request2");

        handler1.handleRequest(request1);
        handler1.handleRequest(request2);
    }
}

結果如下：

示例與源碼

其實責任鏈模式在實際項目過程中遇到的非常多，Android 和 Java 源碼也一樣，舉幾個簡單的例子：

ViewGroup 和 View 中 touch 事件的分發，子 View 的 onTouchEvent 返回 true 代碼消費該事件並不再傳遞，false 代表不消費並且傳遞到父 ViewGroup 去處理，這些樹形結構的子 View 就是責任鏈上一個個處理對象；OrderedBroadcast，廣播的每一個接收者按照優先級依次接受消息，如果處理完成之後可以調用 abortBroadcast 終止廣播，不是自己處理的就可以傳遞給下一個處理者；try-catch語句，每一個 catch 根據 Exception 類型進行匹配，形成一個責任鏈，如果有一個 catch 語句與該 Exception 符合，這個 Exception 就交由給它進行處理，之後所有 catch 語句都不會再次執行。
　　我們這就以 wiki 上的代碼為例：每個人都有一個支出審批的額度，超過審批額度之後將會傳遞給下一個審批人，直到最後：
審批人相關類



public abstract class PurchasePower {
    protected static final double BASE = 500;
    protected PurchasePower successor;

    abstract protected double getAllowable();
    abstract protected String getRole();

    public void setSuccessor(PurchasePower successor) {
        this.successor = successor;
    }

    public void processRequest(PurchaseRequest request){
        if (request.getAmount() < this.getAllowable()) {
            System.out.println(this.getRole() + " will approve $" + request.getAmount());
        } else if (successor != null) {
            successor.processRequest(request);
        }
    }
}

public class ManagerPPower extends PurchasePower {

    protected int getAllowable(){
        return BASE*10;
    }

    protected String getRole(){
        return "Manager";
    }
}

public class DirectorPPower extends PurchasePower {

    protected int getAllowable(){
        return BASE*20;
    }

    protected String getRole(){
        return "Director";
    }
}

public class VicePresidentPPower extends PurchasePower {

    protected int getAllowable(){
        return BASE*40;
    }

    protected String getRole(){
        return "Vice President";
    }
}

public class PresidentPPower extends PurchasePower {

    protected int getAllowable(){
        return BASE*60;
    }

    protected String getRole(){
        return "President";
    }
}

審批類

public class PurchaseRequest {
    private double amount;
    private String purpose;

    public PurchaseRequest(double amount, String purpose) {
        this.amount = amount;
        this.purpose = purpose;
    }

    public double getAmount() {
        return amount;
    }
    public void setAmount(double amt)  {
        amount = amt;
    }

    public String getPurpose() {
        return purpose;
    }
    public void setPurpose(String reason) {
        purpose = reason;
    }
}

最後是客戶端的測試代碼：

public class CheckAuthority {
    public static void main(String[] args) {
        ManagerPPower manager = new ManagerPPower();
        DirectorPPower director = new DirectorPPower();
        VicePresidentPPower vp = new VicePresidentPPower();
        PresidentPPower president = new PresidentPPower();
        manager.setSuccessor(director);
        director.setSuccessor(vp);
        vp.setSuccessor(president);

        // Press Ctrl+C to end.
        try {
            while (true) {
                System.out.println("Enter the amount to check who should approve your expenditure.");
                System.out.print(">");
                double d = Double.parseDouble(new BufferedReader(new InputStreamReader(System.in)).readLine());
                manager.processRequest(new PurchaseRequest(d, "General"));
           }
        } catch(Exception e) {
            System.exit(1);
        }
    }
}

代碼簡潔明了，都應該能看懂。

總結

責任鏈模式的優點顯而易見，可以對請求者和處理者關系解耦，提高代碼的靈活性，通過改變鏈內的成員或調動他們的次序，允許你動態地新增或者刪除職責；但是責任鏈模式最大的缺點在於對鏈中請求處理者的遍歷，如果處理者太多那麼必定會影響性能，特別是在一些遞歸調用中，而且不容易觀察運行時的特征，有礙於除錯。
　　很多資料中會介紹純和不純的責任鏈模式，在標准的責任鏈模式中，責任鏈上的一個節點只允許有兩個行為：處理或者推給下個節點處理，而不允許處理完之後又推給下個節點，前者被很多資料稱為純的責任鏈模式，而後者被稱為不純的責任鏈模式。其實在實際的系統裡，純的責任鏈很難找到。如果堅持責任鏈不純便不是責任鏈模式，那麼責任鏈模式便不會有太大意義了。

源碼下載

https://github.com/zhaozepeng/Design-Patterns/tree/master/ChainOfResponsibilityPattern
