手把手教你畫一個 逼格滿滿圓形水波紋loadingview Android

才沒有完結呢o(￣︶￣)n 。大家好，這裡是番外篇。

拜讀了愛哥的博客，又學到不少東西。愛哥曾經說過： 要站在巨人的丁丁上。 那麼今天，我們就站在愛哥的丁丁上來學習制作一款自定義view（開個玩笑，愛哥看到別打我）。

上一篇 帶領大家做了一款炫酷的loading動畫view手把手帶你做一個超炫酷loading成功動畫view 不知道大家跟著做了一遍沒有呢？

在開始之前，首先來說說預備知識，這些知識在愛哥的博客上都有詳細的介紹.

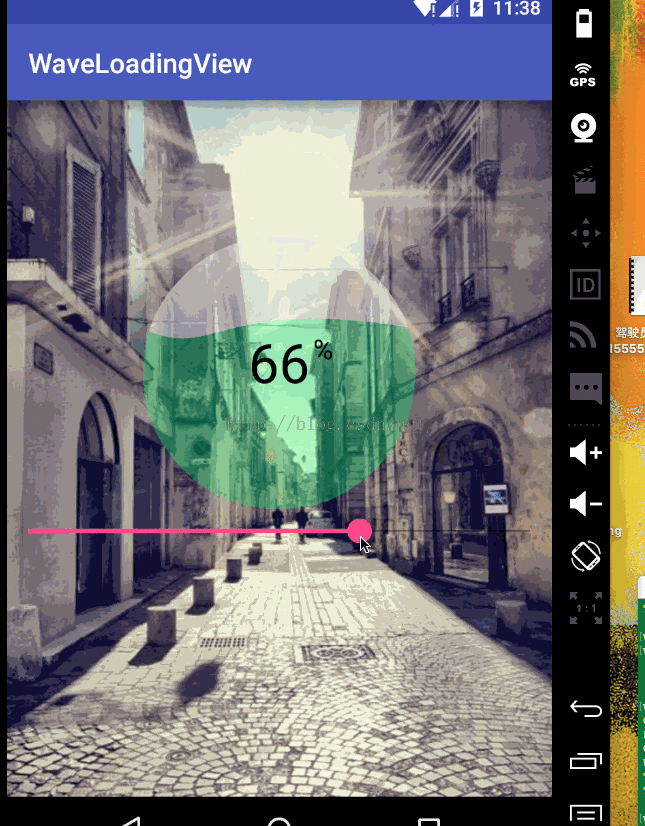

效果圖如下： 應用場景很多。。比如。。。內存占用百分比之類的

預備的知識有：

1.貝塞爾曲線 如果你不了解，可以來這裡進行基礎知識儲備：神奇的貝塞爾曲線

2.Paint.setXfermode() 以及PorterDuffXfermode

千萬不要被這個b的名字嚇到，不熟悉看到可能會認為很難記，其實 只要站在巨人的丁丁上 還是很簡單的。

好了 廢話不多說 ，跟我一步步來做一個炫酷的view吧。

首先給一些屬性，在構造器裡初始化（不要再ondraw new東西不要再ondraw new東西不要再ondraw new東西不要再ondraw new東西）

    //繪制波紋
    private Paint mWavePaint;

    private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.XOR);//設置mode 為XOR
    //繪制圓
    private Paint mCirclePaint;
    private Canvas mCanvas;//我們自己的畫布
    private Bitmap mBitmap;
    private int mWidth;
    private int mHeight;

    public WaveLoadingView(Context context) {
        this(context,null);
    }

    public WaveLoadingView(Context context, AttributeSet attrs) {
        this(context, attrs,0);
    }

    public WaveLoadingView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);

        mWavePaint = new Paint();
        mWavePaint.setColor(Color.parseColor("#33b5e5"));
        mCirclePaint = new Paint();
        mCirclePaint.setColor(Color.parseColor("#99cc00"));


    }
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int widthSize = MeasureSpec.getSize(widthMeasureSpec);
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightSize = MeasureSpec.getSize(heightMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        if (widthMode == MeasureSpec.EXACTLY) {
            mWidth = widthSize;
        }


        if (heightMode == MeasureSpec.EXACTLY) {
            mHeight = heightSize;
        }
        setMeasuredDimension(mWidth, mHeight);
        mBitmap = Bitmap.createBitmap(300,300, Bitmap.Config.ARGB_8888); //生成一個bitmap
        mCanvas = new Canvas(mBitmap);//講bitmp放在我們自己的畫布上，實際上mCanvas.draw的時候 改變的是這個bitmap對象
    }


然後，我們給他繪制一點東西，用來介紹PorterDuffXfermode

@Override
    protected void onDraw(Canvas canvas) {
        mCanvas.drawCircle(100,100,50,mCirclePaint);

        mCanvas.drawRect(100,100,200,200,mWavePaint);
        canvas.drawBitmap(mBitmap,0,0,null);
        super.onDraw(canvas);
    }

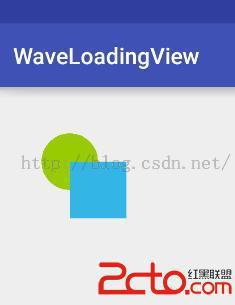

嗯，可以看到 是我們現在自己的畫布上鋪了一個bitmap(這裡可以理解canvas為桌子 bitmap為畫紙，我們在bimap上畫畫)， 然後在bitmap上畫了 一個圓，和一個矩形。最後把我們的mBitmap畫到系統的畫布上(顯示到屏幕上)，得到了以下效果。

然後我們用setXfermode()方法給他設置一個mode，這裡設置XOR。

可以發現！ 相交的地方消失了！ 是不是很神奇。

在改一個mode 試試

    private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.DST_OVER);

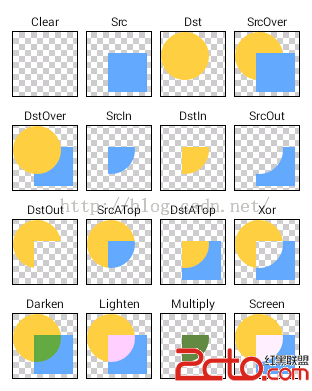

可以看到 圓形跑到了矩形上面來。 然後巨人給我們總結各個模式如了下圖，這裡給一個說明dst為先畫的 src為後畫的：.

大家可以根據這個規律試一下。

現在，我們把圓和矩形重疊。模式去掉。

 protected void onDraw(Canvas canvas) {

        //dst
        mCanvas.drawCircle(150,150,50,mCirclePaint);

//        mWavePaint.setXfermode(mMode);
        //src
        mCanvas.drawRect(100,100,200,200,mWavePaint);
        canvas.drawBitmap(mBitmap,0,0,null);
        super.onDraw(canvas);
    }

運行是這樣的。



日了狗了！！我的圓怎麼沒了。。 其實圓是被覆蓋掉了。 然後我們想實現一個效果，就是在圓的范圍內，顯示矩形的內容，該怎麼做呢。自己照著圖找找吧哈哈。

--------------------------------------------回歸正題------------------------------------

我們要實現的是一個圓形的水波紋那種loadingview。。首要就是實現這個水波紋。

這時候貝塞爾曲線就派上用場了。這裡采用三階貝塞爾， 不停地改變X 模擬水波效果。

 if (x > 50) {
            isLeft = true;
        } else if (x < 0) {
            isLeft = false;
        }
		if (y > -50) {  //大於-50是因為輔助點是50  為了讓他充滿整個屏幕
            y--;
        }        if (isLeft) {
            x = x - 1;
        } else {
            x = x + 1;
        }
        mPath.reset();
        mPath.moveTo(0,  y);
        mPath.cubicTo(100 + x*2, 50 + y, 100 + x*2, y-50, mWidth, y);//前兩個參數是輔助點
        mPath.lineTo(mWidth, mHeight);//充滿整個畫布
        mPath.lineTo(0, mHeight);//充滿整個畫布
        mPath.close();

之後用mCanvas來繪制這個bitmap，要注意的是 繪制之前要清空mBitmap，不然path會重疊

        mBitmap.eraseColor(Color.parseColor("#00000000"));

        //dst
         mCanvas.drawPath(mPath, mPaint);

 canvas.drawBitmap(mBitmap, 0, 0, null);


        postInvalidateDelayed(10);

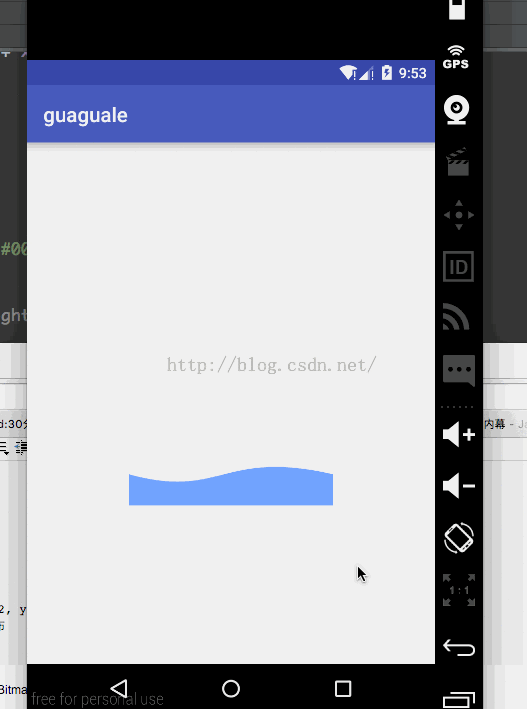

在最上面動態改變Y 通知重繪，現在的效果是這樣的

哈，水波效果出來了。 接著想辦法讓他畫到一個圓形中。 首先繪制一個圓

 mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);

額。。有點海上日出的感覺（看太陽都是綠色！）

現在讓我們回到剛才的問題，如何在dst的范圍內繪制src呢。。。答案是。。SRC_IN 你找對了嗎。添加模式

  //dst
        mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);

        mPaint.setXfermode(mMode);
        //src
        mCanvas.drawPath(mPath, mPaint);

        canvas.drawBitmap(mBitmap, 0, 0, null);

運行 效果如下：

咦 哈哈哈，是不是有點感覺了。如果不這樣做 就需要考慮好多問題。動態計算沿著圓弧x，y坐標 計算arcTo的范圍（我已經算出來了。。有興趣的可以提。。沒興趣的話我就不寫了。。）

完善一下，添加一個percent來代表進度，讓y來根據percent動態改變

 y = (int) ((1-mPercent /100f) *mHeight);

添加setPercent方法

public void setPercent(int percent){
        mPercent = percent;
    }

畫上百分比的文字。

 String str = mPercent + "%";
        float txtLength = mTextPaint.measureText(str);
        canvas.drawText(mPercent + "%", mWidth / 2-txtLength/2, mHeight / 2, mTextPaint);

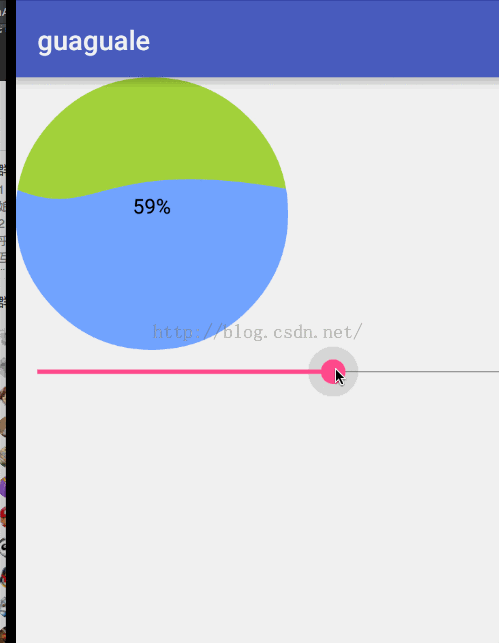

然後配合seekBar。 效果如下：



最後改改字體大小 畫筆透明度。 添加個背景圖 就成了效果圖上的效果。

本項目地址：點擊打開鏈接 求star
