Android 自定義ViewGroup 實戰篇 -) 實現FlowLayout



1、概述

上一篇已經基本給大家介紹了如何自定義ViewGroup，如果你還不了解，請查看：Android 手把手教您自定ViewGroup ，本篇將使用上篇介紹的方法，給大家帶來一個實例：實現FlowLayout，何為FlowLayout，如果對Java的Swing比較熟悉的話一定不會陌生，就是控件根據ViewGroup的寬，自動的往右添加，如果當前行剩余空間不足，則自動添加到下一行。有點所有的控件都往左飄的感覺，第一行滿了，往第二行飄~所以也叫流式布局。Android並沒有提供流式布局，但是某些場合中，流式布局還是非常適合使用的，比如關鍵字標簽，搜索熱詞列表等，比如下圖：

這些都特別適合使用FlowLayout，本篇博客會帶領大家自己實現FlowLayout，然後使用我們自己定義的FlowLayout實現上面的標簽效果。對了，github已經有了這樣FlowLayout，但是我覺得絲毫不影響我們對其的學習，學會使用一個控件和學會寫一個控件，我相信大家都明白，授人以魚不如授人以漁。

2、簡單的分析

1、對於FlowLayout，需要指定的LayoutParams，我們目前只需要能夠識別margin即可，即使用MarginLayoutParams.

2、onMeasure中計算所有childView的寬和高，然後根據childView的寬和高，計算自己的寬和高。（當然，如果不是wrap_content，直接使用父ViewGroup傳入的計算值即可）

3、onLayout中對所有的childView進行布局。

3、generateLayoutParams

因為我們只需要支持margin，所以直接使用系統的MarginLayoutParams



	@Override
	public ViewGroup.LayoutParams generateLayoutParams(AttributeSet attrs)
	{
		return new MarginLayoutParams(getContext(), attrs);
	}

4、onMeasure





/**
	 * 負責設置子控件的測量模式和大小 根據所有子控件設置自己的寬和高
	 */
	@Override
	protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
	{
		super.onMeasure(widthMeasureSpec, heightMeasureSpec);
		// 獲得它的父容器為它設置的測量模式和大小
		int sizeWidth = MeasureSpec.getSize(widthMeasureSpec);
		int sizeHeight = MeasureSpec.getSize(heightMeasureSpec);
		int modeWidth = MeasureSpec.getMode(widthMeasureSpec);
		int modeHeight = MeasureSpec.getMode(heightMeasureSpec);

		Log.e(TAG, sizeWidth + , + sizeHeight);

		// 如果是warp_content情況下，記錄寬和高
		int width = 0;
		int height = 0;
		/**
		 * 記錄每一行的寬度，width不斷取最大寬度
		 */
		int lineWidth = 0;
		/**
		 * 每一行的高度，累加至height
		 */
		int lineHeight = 0;

		int cCount = getChildCount();

		// 遍歷每個子元素
		for (int i = 0; i < cCount; i++)
		{
			View child = getChildAt(i);
			// 測量每一個child的寬和高
			measureChild(child, widthMeasureSpec, heightMeasureSpec);
			// 得到child的lp
			MarginLayoutParams lp = (MarginLayoutParams) child
					.getLayoutParams();
			// 當前子空間實際占據的寬度
			int childWidth = child.getMeasuredWidth() + lp.leftMargin
					+ lp.rightMargin;
			// 當前子空間實際占據的高度
			int childHeight = child.getMeasuredHeight() + lp.topMargin
					+ lp.bottomMargin;
			/**
			 * 如果加入當前child，則超出最大寬度，則的到目前最大寬度給width，類加height 然後開啟新行
			 */
			if (lineWidth + childWidth > sizeWidth)
			{
				width = Math.max(lineWidth, childWidth);// 取最大的
				lineWidth = childWidth; // 重新開啟新行，開始記錄
				// 疊加當前高度，
				height += lineHeight;
				// 開啟記錄下一行的高度
				lineHeight = childHeight;
			} else
			// 否則累加值lineWidth,lineHeight取最大高度
			{
				lineWidth += childWidth;
				lineHeight = Math.max(lineHeight, childHeight);
			}
			// 如果是最後一個，則將當前記錄的最大寬度和當前lineWidth做比較
			if (i == cCount - 1)
			{
				width = Math.max(width, lineWidth);
				height += lineHeight;
			}

		}
		setMeasuredDimension((modeWidth == MeasureSpec.EXACTLY) ? sizeWidth
				: width, (modeHeight == MeasureSpec.EXACTLY) ? sizeHeight
				: height);

	}

首先得到其父容器傳入的測量模式和寬高的計算值，然後遍歷所有的childView，使用measureChild方法對所有的childView進行測量。然後根據所有childView的測量得出的寬和高得到該ViewGroup如果設置為wrap_content時的寬和高。最後根據模式，如果是MeasureSpec.EXACTLY則直接使用父ViewGroup傳入的寬和高，否則設置為自己計算的寬和高。



5、onLayout

onLayout中完成對所有childView的位置以及大小的指定



/**
	 * 存儲所有的View，按行記錄
	 */
	private List> mAllViews = new ArrayList>();
	/**
	 * 記錄每一行的最大高度
	 */
	private List mLineHeight = new ArrayList();
	@Override
	protected void onLayout(boolean changed, int l, int t, int r, int b)
	{
		mAllViews.clear();
		mLineHeight.clear();

		int width = getWidth();

		int lineWidth = 0;
		int lineHeight = 0;
		// 存儲每一行所有的childView
		List lineViews = new ArrayList();
		int cCount = getChildCount();
		// 遍歷所有的孩子
		for (int i = 0; i < cCount; i++)
		{
			View child = getChildAt(i);
			MarginLayoutParams lp = (MarginLayoutParams) child
					.getLayoutParams();
			int childWidth = child.getMeasuredWidth();
			int childHeight = child.getMeasuredHeight();

			// 如果已經需要換行
			if (childWidth + lp.leftMargin + lp.rightMargin + lineWidth > width)
			{
				// 記錄這一行所有的View以及最大高度
				mLineHeight.add(lineHeight);
				// 將當前行的childView保存，然後開啟新的ArrayList保存下一行的childView
				mAllViews.add(lineViews);
				lineWidth = 0;// 重置行寬
				lineViews = new ArrayList();
			}
			/**
			 * 如果不需要換行，則累加
			 */
			lineWidth += childWidth + lp.leftMargin + lp.rightMargin;
			lineHeight = Math.max(lineHeight, childHeight + lp.topMargin
					+ lp.bottomMargin);
			lineViews.add(child);
		}
		// 記錄最後一行
		mLineHeight.add(lineHeight);
		mAllViews.add(lineViews);

		int left = 0;
		int top = 0;
		// 得到總行數
		int lineNums = mAllViews.size();
		for (int i = 0; i < lineNums; i++)
		{
			// 每一行的所有的views
			lineViews = mAllViews.get(i);
			// 當前行的最大高度
			lineHeight = mLineHeight.get(i);

			Log.e(TAG, 第 + i + 行 ： + lineViews.size() +  ,  + lineViews);
			Log.e(TAG, 第 + i + 行， ： + lineHeight);

			// 遍歷當前行所有的View
			for (int j = 0; j < lineViews.size(); j++)
			{
				View child = lineViews.get(j);
				if (child.getVisibility() == View.GONE)
				{
					continue;
				}
				MarginLayoutParams lp = (MarginLayoutParams) child
						.getLayoutParams();

				//計算childView的left,top,right,bottom
				int lc = left + lp.leftMargin;
				int tc = top + lp.topMargin;
				int rc =lc + child.getMeasuredWidth();
				int bc = tc + child.getMeasuredHeight();

				Log.e(TAG, child +  , l =  + lc +  , t =  + t +  , r =
						+ rc +  , b =  + bc);

				child.layout(lc, tc, rc, bc);

				left += child.getMeasuredWidth() + lp.rightMargin
						+ lp.leftMargin;
			}
			left = 0;
			top += lineHeight;
		}

	}

allViews的每個Item為每行所有View的List集合。



mLineHeight記錄的為每行的最大高度。

23-48行，遍歷所有的childView，用於設置allViews的值，以及mLineHeight的值。

57行，根據allViews的長度，遍歷所有的行數

67-91行，遍歷每一行的中所有的childView，對childView的left , top , right , bottom 進行計算，和定位。

92-93行，重置left和top，准備計算下一行的childView的位置。

好了，到此完成了所有的childView的繪制區域的確定，到此，我們的FlowLayout的代碼也結束了~~靜下心來看一看是不是也不難~

6、測試

我准備使用TextView作為我們的標簽，所以為其簡單寫了一點樣式：

res/values/styles.xml中：



flag_01.xml





布局文件：

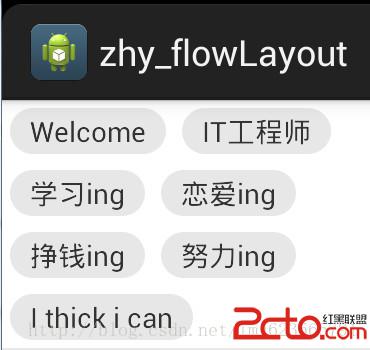

效果圖：



是不是還不錯，下面繼續簡單自定義幾個背景：

res/drawble/flog_02.xml



flag_03.xml





布局文件：

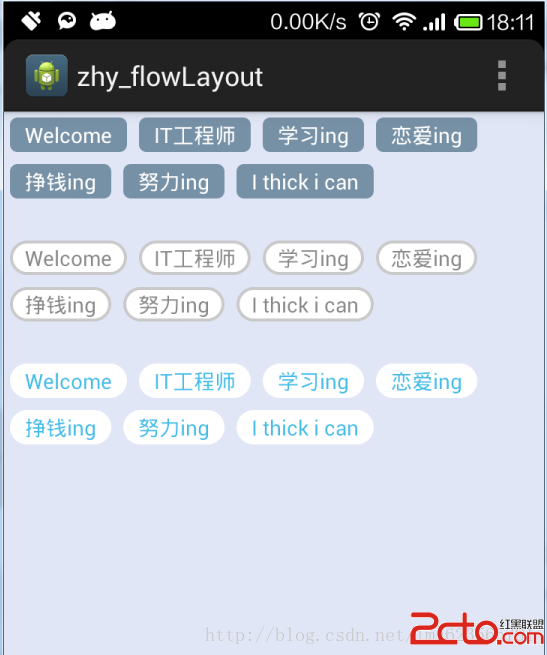

效果圖：



暫不贊~~上面都是match_parent~~下面固定下寬度，實現文章最開始的移動開發熱門標簽：

flag_04.xml



布局文件：





效果圖：



是不是完全相同~~o了~



如果你覺得本篇博客對你有用，那麼就留個言或者頂一個~~
