Android應用之——自定義控件ToggleButton

我們經常會看到很多優秀的app上面都有一些很漂亮的控件，用戶體驗非常好，比如togglebutton就是一個很好的例子，IOS系統下面那個精致的togglebutton如今在android下面也可以實現了，而且還可以自定義它的顏色文字背景圖，做出各種漂亮的開關按鍵出來。這裡就用到了android裡面一個比較常用的技術——自定義控件。

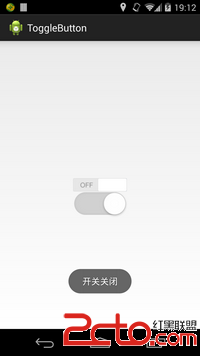

先來看下我們實現的自定義的togglebutton效果圖：



自定義控件的步驟：

1、首先，定義一個類繼承View 或者View的子類，這個取決於要定義的控件的類型，本例中，繼承自View。



2、繼承了View後 就需要重寫構造函數，有三個方法，分別是



	public MyView(Context context) {
		super(context);
		// TODO Auto-generated constructor stub
	}

	public MyView(Context context, AttributeSet attrs, int defStyleAttr) {
		super(context, attrs, defStyleAttr);
		// TODO Auto-generated constructor stub
	}

	public MyView(Context context, AttributeSet attrs) {
		super(context, attrs);
		// TODO Auto-generated constructor stub

這三個方法，根據不同的情況來使用，如果自定義的控件需要設置xml屬性那麼就要用到第三個構造函數，如果需要設置xml屬性並且定義樣式，那麼就需要實現第二個構造函數，使用其第三個參數defStyleAttr，如果沒有以上兩點要求，那麼直接重寫第一個構造函數即可。





這這個demo中，我們實現第一個構造函數即可



	public ToggleButton(Context context, AttributeSet attrs) {
		super(context, attrs);

		initBitmap();//初始化bitmap
	}

重寫構造函數後，接下來就要根據不同控件的要求來選擇是否重寫onDraw和onMeasure方法了。



如果自定義控件的大小是需要自定義的，比如本例中的togglebutton，那麼首先需要重寫onMeasure方法，測算出自定義控件的寬和高。

很明顯，我們這個togglebutton的寬和高是很容易得出來的，高度就是這個控件背景圖的寬和高

所以onMeasure方法重寫如下，得到自定義控件的寬和高



	/**
	 * 初始化開關圖片
	 */
	private void initBitmap() {
		background = BitmapFactory.decodeResource(getResources(),
				R.drawable.switch_background);
		slideBackground = BitmapFactory.decodeResource(getResources(),
				R.drawable.slide_button_background);
	}





	/**
	 * 設置當前控件的寬和高
	 */
	@Override
	protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
		super.onMeasure(widthMeasureSpec, heightMeasureSpec);

		// 設置開關的寬和高
		setMeasuredDimension(background.getWidth(), background.getHeight());
	}

得到寬和高後，就需要繪制這個控件了，利用View的onDraw方法



重寫onDraw方法，我們可以得到一個參數canvas

void onDraw(Canvas canvas)

有了這個canvas對象，就可以很方面的繪制出控件的樣子



先繪制控件的背景，因為togglebutton，其實就是一個button在一個背景圖上面來回滑動產生不同的效果，所以我們先繪制它的背景。



canvas.drawBitmap(background, 0, 0, null);

繪制完背景後，就要繪制小滑塊了。小滑塊有兩種狀態，一種是在滑動，另一種是靜止狀態，這兩種狀態我們需要分別進行處理。



當小滑塊在滑動的時候，背景圖是不會變的，而且它滑動到某個時刻的樣子也很明確，滑動了多少距離就繪制它在某距離的狀態，但是有一種情況需要進行處理，那就是滑塊滑出邊界的情況，如果是從左邊滑出邊界，那麼就應該將它離左邊的距離置為0，也就是不讓它繼續滑動，同理右邊也要進行相應的處理。

滑動過程代碼如下：



if(isSliding) {		// 正在滑動中
			int left = currentX - slideBackground.getWidth() / 2;

			if(left < 0) {		// 當前超出了左邊界, 賦值為0
				left = 0;
			} else if(left > (background.getWidth() - slideBackground.getWidth())) {
				// 當前超出了右邊界, 賦值為: 背景的寬度 - 滑動塊的寬度
				left = background.getWidth() - slideBackground.getWidth();
			}

			canvas.drawBitmap(slideBackground, left, 0, null);
		}

靜止狀態的話，很容易，根據不同的狀態將滑塊放置到控件的左邊和右邊即可





if(currentState) {
				// 繪制開的狀態
				canvas.drawBitmap(slideBackground, 0, 0, null);
			} else {
				// 繪制關的狀態
				int left = background.getWidth() - slideBackground.getWidth();
				canvas.drawBitmap(slideBackground, left, 0, null);
			}

上面，我們就完成了自定義一個togglebutton的界面上的操作了，但是togglebutton的作用是用來控制開關的，所以還要對它的一些事件進行處理。



滑動事件的處理，捕獲用戶的操作，為它設置一個自定義的狀態改變監聽器



/**
	 * 捕獲用戶操作的事件
	 */
	@Override
	public boolean onTouchEvent(MotionEvent event) {
		switch (event.getAction()) {
		case MotionEvent.ACTION_DOWN:
			currentX = (int) event.getX();
			isSliding = true;
			break;
		case MotionEvent.ACTION_MOVE:
			currentX = (int) event.getX();
			break;
		case MotionEvent.ACTION_UP:
			isSliding = false;
			currentX = (int) event.getX();

			int center = background.getWidth() / 2;

			// 當前最新的狀態
			boolean state = currentX < center;
			// 如果兩個狀態不一樣並且監聽事件不為null
			if (currentState != state && mOnToggleStateChangeListener != null) {
				// 調用用戶的回調事件
				mOnToggleStateChangeListener.onToggleStateChange(state);
			}
			currentState = state;
			break;
		default:
			break;
		}
		invalidate(); // 此方法被調用會使onDraw方法重繪
		return true;
	}





這裡自定義了一個狀態改變監聽器，用來監聽togglebutton的狀態改變，然後回調方法，進行相應的處理。



public interface OnToggleStateChangeListener {

	void onToggleStateChange(boolean state);

}





最後，為這個控件提供三個方法，設置狀態為開或關的方法，還有一個設置監聽事件的方法



/**
	 * 設置開關的狀態
	 *
	 * @param state
	 */
	public void setToggleState(boolean state) {
		currentState = state;
	}

	public boolean getToogleState() {
		return currentState;
	}

	public void setOnToggleStateChangeListener(
			OnToggleStateChangeListener listener) {
		mOnToggleStateChangeListener = listener;
	}





到這裡，整個自定義togglebutton的過程就算完了。接下來我們就可以在程序中使用自己定義的控件了。

在xml文件中，用全路徑名使用自定義控件，然後在java代碼中就可以獲取到這個自定義控件的對象 和相關的方法了







總結一下其實就是幾個步驟：

1、繼承View或者它的子類，根據不同的情況重寫不同的構造函數（必須）

2、重寫onMeasure方法，測量控件的大小（非必須）

3、重寫onDraw方法，繪制控件（非必須）
4、為控件設置一些自定義方法和監聽器（非必須）

5、在xml中使用，或者直接在java代碼中使用
