Mastering the Coordinator Layout

---

在Google I/0 2015大會上,Google發布了一個與Material Design相關的控件支持庫,在這個控件庫中我們可以找到很多新的ViewGroup控件,例如 AppBarLayout,CollapsingToolbarLayout和CoordinatorLayout.
考慮到這些新的控件非常有用,因此我決定寫一篇文章來介紹其相關的配置和使用技巧.

---

CoordinatorLayout

這個控件的作用和它的名字描述一樣,是用來協調它裡面所有子view行為的控件.

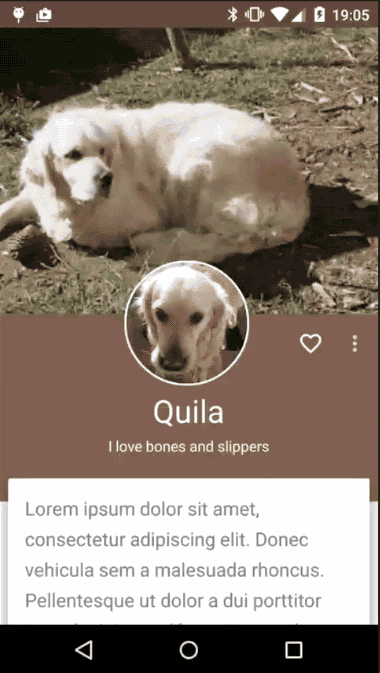

考慮下面的例子:

我們可以看到View之間是相互配合的,View會根據其他View的滑動而做出相應的變化.

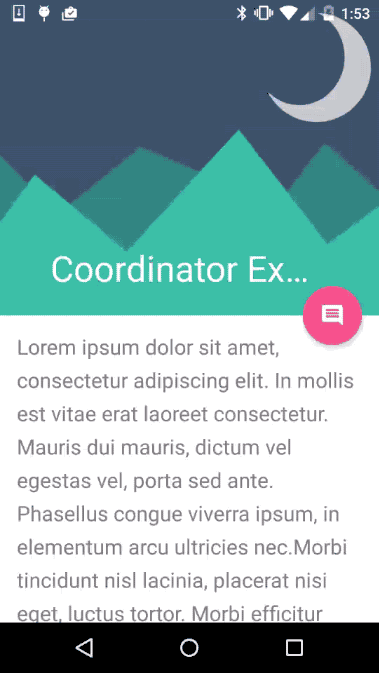

舉一個使用CoordinatorLayout的簡單例子:

windows="true" android:layout_height="match_parent" android:layout_width="match_parent" xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto">



















在上面的layout布局文件中,CoordinatorLayout直接包含了3個子控件,分別是:
AppBarLayout,NestedScrollView和FloatingActionBar.

---

AppBarLayout

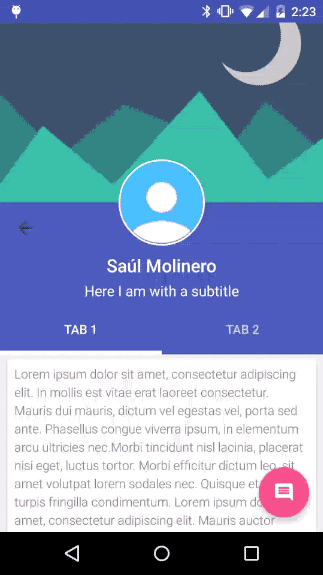

AppBarLayout是一個繼承LinearLayout的ViewGroup,默認是垂直方向.它可以控件它裡面子控件的滾動行為.直接聽起來可能比較疑惑,我用一個git圖片來描述一下:

在上面的gif圖片中,AppBarLayout是那個整體的藍色View,它裡面包含了可以收縮的圖片,一個Toolbar,一個LinearLayout用來包含標題和副標題,以及一個TabLayout.

我們可以通過設置layout_scrollFlags來直接控制AppBarLayout中的子控件.在這個例子中,大部分子View的layout_scrollFlags屬性都設置了scroll,如果沒有設置的話,當可滾動的View進行滾動時,這些沒有設置scroll屬性的View的位置會保持不變.

layout_scrollFlags設置值為snap,可以避免進入動畫中間狀態,這意味著動畫會一直持續到View完全顯示或者完全隱藏為止.

LinearLayout其中包含了一個標題和一個副標題,當用戶向上移動時LinearLayout是一直顯示的,直到移出屏幕.而TabLayout是會一直可見的,因為我們沒有在TabLayout上設置任何滾動屬性.

正如你所見,AppbarLayout的強大管理能力是通過給子View設置不同的Scroll屬性來實現的.

這些參數的設置需要參考Google Developers docs.我建議大家通過代碼練習來掌握它們,我會在文章的末尾提供幾個Github上的例子來供大家學習參考.

---

AppbarLayout flags

SCROLL_FLAG_ENTER_ALWAYS: 當任何向下滾動事件發生時,View都會移入,不管scrolling view是否正雜滾動.
SCROLL_FLAG_ENTER_ALWAYS_COLLAPSED: 它是”enterAlways”的附件屬性,它是的View恢復到指定的最小高度後來開始顯示,然後再慢慢展開.
SCROLL_FLAG_EXIT_UNTIL_COLLAPSED:當向上移出屏幕時,View會一直收縮到最小高度後,再移出屏幕.
SCROLL_FLAG_SCROLL:View會根據指定方向進行滾動.
SCROLL_FLAG_SNAP:當滾動結束時,如果這個View只有部分可見,它將會自動滾動到最近的邊界（完全可見或者完全隱藏）.

---

CoordinatorLayout Behaviors

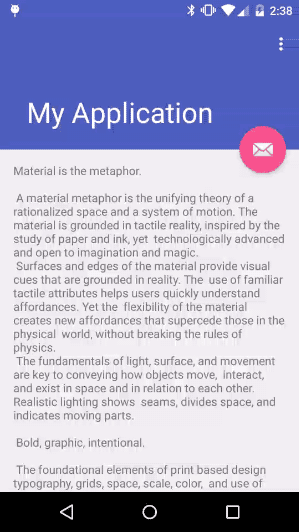

讓我們來做一個小測試,打開Android Studio(大於1.4版本),使用Scrolling Activity模板來創建一個Activity,編譯運行之後如下所示:

當我們來review生成的代碼,不過是layout還是java類中我們都找不到FloatingActionBar滾動變化的源碼.為什麼呢？

答案在FloatingActionBar的源代碼裡,從Android Studio1.2版本開始,增加了ctrl+click可以查看源代碼,源碼如下:

/*
 * Copyright (C) 2015 The Android Open Source Project
 *
 *  Floating action buttons are used for a
 *  special type of promoted action.
 *  They are distinguished by a circled icon
 *  floating above the UI and have special motion behaviors
 *  related to morphing, launching, and the transferring anchor point.
 *
 *  blah.. blah..
 */
@CoordinatorLayout.DefaultBehavior(
    FloatingActionButton.Behavior.class)
public class FloatingActionButton extends ImageButton {
    ...

    public static class Behavior
        extends CoordinatorLayout.Behavior {

        private boolean updateFabVisibility(
           CoordinatorLayout parent, AppBarLayout appBarLayout,
           FloatingActionButton child {

           if (a long condition) {
                // If the anchor's bottom is below the seam,
                // we'll animate our FAB out
                child.hide();
            } else {
                // Else, we'll animate our FAB back in
                child.show();
            }
        }
    }

    ...
}

負責縮放動畫的是design library引入的Behavior新元素,在這個例子中是CoordinatorLayout.Behavior.它會根據一些滾動條件,來判斷是否顯示FloatingActionButton.

---

SwipeDismissBehavior

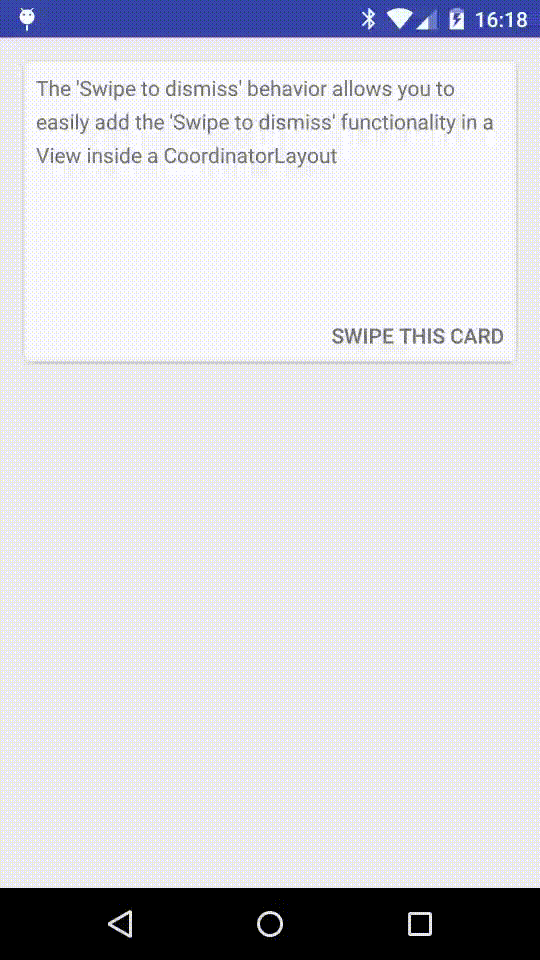

繼續深入理解源碼,我們可以在design support library庫的源碼中發現一個public類SwipeDismissBehavior.通過這個Behavior,我們可以通過CoordinatorLayout輕松實現滑動刪除的效果.

@Override
public void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_swipe_behavior);
    mCardView = (CardView) findViewById(R.id.swype_card);

    final SwipeDismissBehavior swipe
        = new SwipeDismissBehavior();

    swipe.setSwipeDirection(
        SwipeDismissBehavior.SWIPE_DIRECTION_ANY);

    swipe.setListener(
        new SwipeDismissBehavior.OnDismissListener() {
        @Override public void onDismiss(View view) {
            Toast.makeText(SwipeBehaviorExampleActivity.this,
                "Card swiped !!", Toast.LENGTH_SHORT).show();
        }

        @Override
        public void onDragStateChanged(int state) {}
    });

    LayoutParams coordinatorParams =
        (LayoutParams) mCardView.getLayoutParams();

    coordinatorParams.setBehavior(swipe);
}

---

Custom Behaviors

創建一個自定義的Behavior,不像大家想象的那麼難.在開始之前,我們必須明確兩個元素: child和dependency.

Childs and dependencies

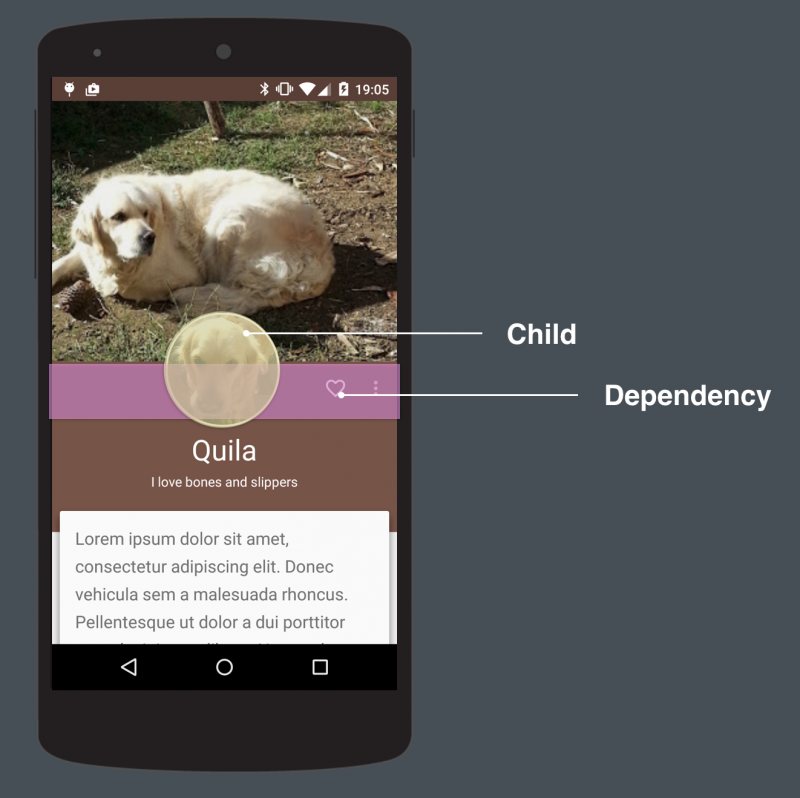

child是指使用behavior的view,dependency是behavior的觸發器,並和child進行互動.在這個例子中,child是一個ImageView,dependency是Toolbar,當Toolbar發生了移動,ImageView也跟隨移動.

現在我們已經明確了child和dependency的概念,接下來我們講一下如何實現.

第一步我們需要繼承CoordinatorLayout.Behavoir<\T>,其中T是View對象,在上面的例子中是ImageView.接下來,我們必須重寫兩個方法:

layoutDependsOn onDependentViewChanged

layoutDependsOn方法在layout布局發生變化時被回調,我們需要在dependency發生變化時返回true.在上面的例子中,當用戶滑動屏幕時這個方法被自動調用,我們需要讓child做出相應的反應.

@Override
public boolean layoutDependsOn(CoordinatorLayout parent, CircleImageView child, View dependency) {
    return dependency instance of Toolbar;
}

當layoutDependsOn返回true時,onDependentViewChanged函數就會被調用.在這個方法中,我們需要實現動畫效果.

public boolean onDependentViewChanged(?
  CoordinatorLayout parent,
  CircleImageView avatar,
  View dependency) {?

  modifyAvatarDependingDependencyState(avatar, dependency);
}

private void modifyAvatarDependingDependencyState(
CircleImageView avatar, View dependency) {
    //  avatar.setY(dependency.getY());
    //  avatar.setBlahBlat(dependency.blah / blah);
}

完整的自定義Behavior代碼:

?public static class AvatarImageBehavior
   extends ?CoordinatorLayout.Behavior {

   @Override
   public boolean layoutDependsOn(?
    CoordinatorLayout parent,
    CircleImageView, child,
    View dependency) {

       return dependency instanceof Toolbar;
  } ??

  public boolean onDependentViewChanged(?
    CoordinatorLayout parent,
    CircleImageView avatar,
    View dependency) {?
      modifyAvatarDependingDependencyState(avatar, dependency);
   }

  private void modifyAvatarDependingDependencyState(
    CircleImageView avatar, View dependency) {
        //  avatar.setY(dependency.getY());
        //  avatar.setBlahBlah(dependency.blah / blah);
    }
}
