Android初級教程進程間的通信AIDL

在介紹跨程序進程間通信AIDL前，先看一下本程序activity與某個服務是怎麼綁定在一起進行交互的。

需求：服務有兩個方法。分別是播放音樂與停止播放音樂。該程序的活動要訪問這兩個方法，在activity中控制服務的這兩個方法，通過點擊按鈕的方式實現停止與播放音樂。

對同一個程序服務與活動交互的方式，先給出一張圖片：

給出代碼（案例為模擬音樂播放器）：

一、定義一個服務類MusicService：



package com.ydl.music;

import android.app.Service;
import android.content.Intent;
import android.os.Binder;
import android.os.IBinder;

public class MusicService extends Service {

	@Override
	public IBinder onBind(Intent intent) {
		// TODO Auto-generated method stub
		return new MusicController();// 把中間人對象返回給綁定服務方法。
	}

	class MusicController extends Binder implements MusicInterface {// 實現接口是為了讓綁定的而活動僅僅調用相應的方法
		// 比如本服務還有一個打麻將方法，不想被活動調用。則抽取接口指定訪問的方法。
		// 中間人裡面有兩個方法可以訪問到本服務中的停止和播放方法
		public void play() {
			MusicService.this.play();
		}

		public void pause() {
			MusicService.this.pause();
		}

		public void daMaJiang() {
			System.out.println("陪領導打麻將");
		}
	}

	// 本程序有兩個方法
	public void play() {
		System.out.println("播放音樂");
	}

	public void pause() {
		System.out.println("停止播放音樂");
	}
}

二、抽取interface接口：





package com.ydl.music;

public interface MusicInterface {
	void play();

	void pause();
}

三、主活動界面：





package com.ydl.music;

import android.os.Bundle;
import android.os.IBinder;
import android.app.Activity;
import android.content.ComponentName;
import android.content.Intent;
import android.content.ServiceConnection;
import android.view.Menu;
import android.view.View;

public class MainActivity extends Activity {

	MusicInterface mi;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);
		Intent intent = new Intent(this, MusicService.class);
		//注意：這裡需要混合調用
		/**
		 * 混合調用：既要調用startservice有需要bindService。因為只調用bindService服務與活動綁定在一起的，當用戶返回鍵使得activity進入後台
		 * 此時服務也會進入後台模式，很容易被殺死進程。從而沒法播放音樂。
		 */
		startService(intent);
		bindService(intent, new MusicServiceConn(), BIND_AUTO_CREATE);//第二個參數是一個服務連接對象，活動與服務的關聯起著很重要的作用
	}

	class MusicServiceConn implements ServiceConnection{//服務連接方法

		@Override//與服務綁定的時候調用
		public void onServiceConnected(ComponentName name, IBinder service) {
			mi = (MusicInterface) service;

		}

		@Override
		public void onServiceDisconnected(ComponentName name) {
			// TODO Auto-generated method stub

		}

	}



	public void start(View v) {
		mi.play();
	}

	public void stop(View v) {
		mi.pause();
	}
}

四、去清單文件配置我們自定義的服務





運行後可以實現活動調用服務的方法，實現音樂播放器的播放與暫停，同時及時在後台時，服務進程也很難被殺掉。（當然這裡播放音樂的邏輯僅僅是打印一行log）





好了。有了上邊的基礎，就來開始探討AIDL通信了。

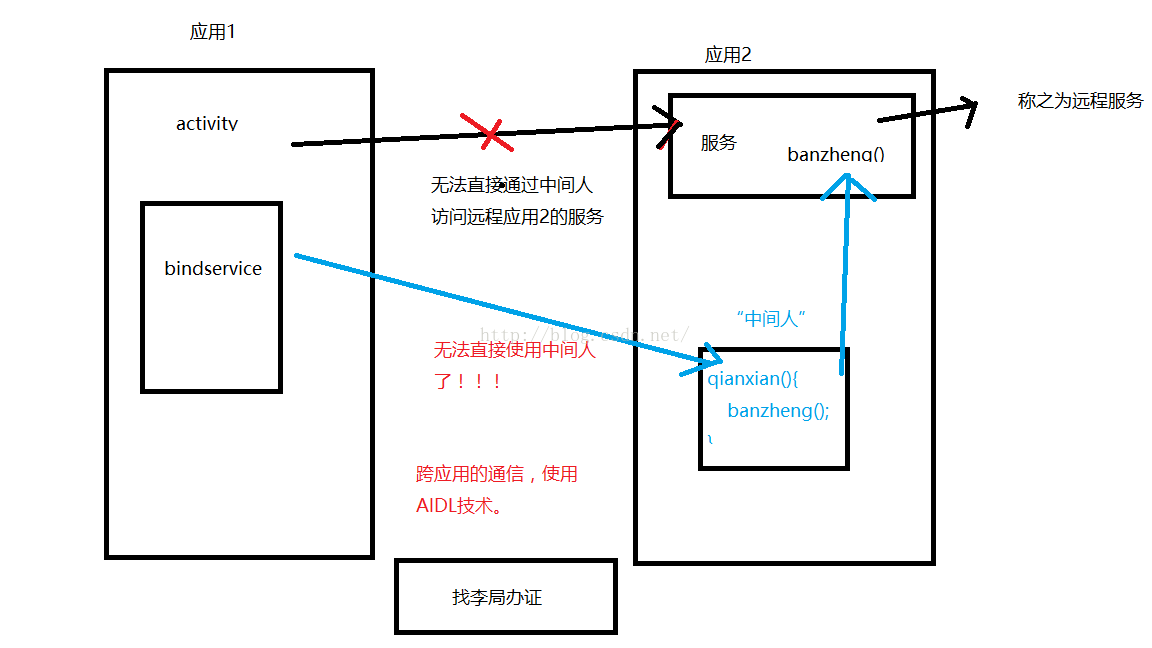

還是給出一張圖。大致看一下意思：

場景：兩個項目，01和02.其中01項目是一個服務類，有一些方法；02項目是一個activity類。02項目想去使用01項目服務中的方法，就需要跨進程進行通信。

使用傳統的bindservice()方法已經沒辦法，因此使用AIDL技術——



AIDL技術使用步驟：（注意：此時必須隱式方式綁定服務）



• Android interface definition language
• 進程間通信
• 把遠程服務的方法抽取成一個單獨的接口java文件
• 把接口java文件的後綴名改成aidl
• 在自動生成gen文件中的PublicBusiness.java文件中，有一個靜態抽象類Stub，它已經繼承了Binder類，實現了publicBusiness接口，這個抽象類就是新的中間人
• 把aidl文件復制粘貼到06項目，粘貼的時候注意，aidl文件所在的包名必須跟05項目中aidl所在的包名一致。此時06項目中也擁有了與05一模一樣的Stub類
• 在06項目中，強轉中間人對象時，直接使用Stub.asInterface（）。它直接做了強制轉 一、定義遠程服務程序：（這裡模擬支付寶支付功能，遠程服務定義名稱為PayService，中間人類定義為小胖子PayPangzhi）



  1、把上邊接口的文件修改後綴名為aidl

  改遠程服務端的代碼：



  package com.ydl.remoteservice;

  import android.app.Service;
  import android.content.Intent;
  import android.os.IBinder;
  import android.os.RemoteException;

  import com.ydl.remoteservice.PayInterface.Stub;

  public class PayService extends Service {

  	@Override
  	public IBinder onBind(Intent intent) {
  		// TODO Auto-generated method stub
  		return new PayPangZhi();
  	}

  	class PayPangZhi extends Stub {//胖紙作為中間人，注意繼承的是Stub類

  		@Override
  		public void pay() throws RemoteException {
  			PayService.this.pay();

  		}
  	}

  	public void pay() {//虛假的支付功能，以log方式模擬
  		System.out.println("加測運行環境");
  		System.out.println("加密用戶名和密碼");
  		System.out.println("建立連接");
  		System.out.println("完成支付");
  	}

  }




  活動中的方法：



  package com.example.startpayservice;

  import com.ydl.remoteservice.PayInterface;
  import com.ydl.remoteservice.PayInterface.Stub;

  import android.app.Activity;
  import android.content.ComponentName;
  import android.content.Intent;
  import android.content.ServiceConnection;
  import android.os.Bundle;
  import android.os.IBinder;
  import android.os.RemoteException;
  import android.view.View;

  public class MainActivity extends Activity {

  	PayInterface pi;

      @Override
      protected void onCreate(Bundle savedInstanceState) {
          super.onCreate(savedInstanceState);
          setContentView(R.layout.activity_main);

          Intent intent = new Intent();//隱式綁定服務
          intent.setAction("com.ydl.pangzhi");
          bindService(intent, new ServiceConnection() {//第二個鏈接對象采用匿名內部類方式

  			@Override
  			public void onServiceDisconnected(ComponentName name) {


  			}

  			@Override
  			public void onServiceConnected(ComponentName name, IBinder service) {
  				pi = Stub.asInterface(service);//這裡自動做了強制類型轉換

  			}
  		}, BIND_AUTO_CREATE);
      }

      public void click(View v){
      	try {
  			pi.pay();
  		} catch (RemoteException e) {//請求遠程服務支付異常
  			// TODO Auto-generated catch block
  			e.printStackTrace();
  		}
      }

  }



  清單文件中配置方式改為隱式：






  終於完成，本篇寫了好久才完成~~~~(>_<)~~~~趕快留下您的而腳印吧！
