8.3.17 Canvas API詳解(Part 2)剪切方法合集

本節引言：

本節繼續帶來Android繪圖系列詳解之Canvas API詳解(Part 2)，今天要講解的是Canvas 中的ClipXxx方法族！我們可以看到文檔中給我們提供的Clip方法有三種類型： clipPath( )，clipRect( )，clipRegion( )；

通過Path，Rect，Region的不同組合，幾乎可以支持任意形狀的裁剪區域！

Path：可以是開放或閉合的曲線，線構成的復雜的集合圖形

Rect：矩形區域

Region：可以理解為區域組合，比如可以將兩個區域相加，相減，並，疑惑等！

Region.Op定義了Region支持的區域間運算種類！等下我們會講到， 另外要說一點，我們平時理解的剪切可能是對已經存在的圖形進行Clip，但是Android中對 Canvas進行Clip，是要在畫圖前進行的，如果畫圖後再對Canvas進行Clip的話將不會影響 到已經畫好的圖形，記住Clip是針對Canvas而非圖形！ 嗯，不BB，直接開始本節內容！

官方API文檔：Canvas

---

1.Region.Op組合方式詳解

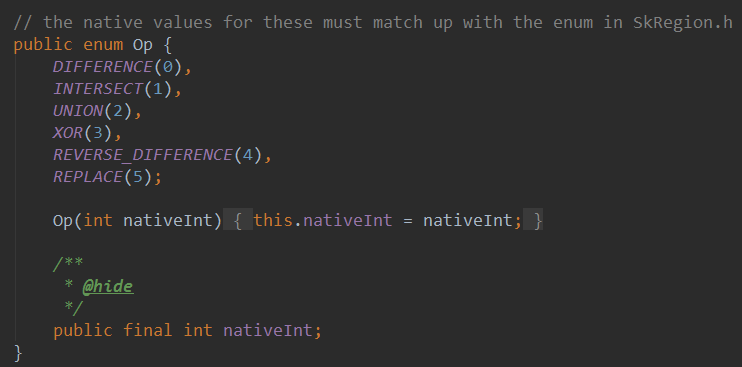

其實難點無非這個，Region代表著區域，表示的是Canvas圖層上的某一塊封閉區域！ 當然，有時間你可以自己慢慢去扣這個類，而我們一般關注的只是他的一個枚舉值：Op

下面我們來看看個個枚舉值所起的作用： 我們假設兩個裁剪區域A和B，那麼我們調用Region.Op對應的枚舉值：

DIFFERENCE：A和B的差集范圍，即A - B，只有在此范圍內的繪制內容才會被顯示；

INTERSECT：即A和B的交集范圍，只有在此范圍內的繪制內容才會被顯示

UNION：即A和B的並集范圍，即兩者所包括的范圍的繪制內容都會被顯示；

XOR：A和B的補集范圍，此例中即A除去B以外的范圍，只有在此范圍內的繪制內容才會被顯示；

REVERSE_DIFFERENCE：B和A的差集范圍，即B - A，只有在此范圍內的繪制內容才會被顯示；

REPLACE：不論A和B的集合狀況，B的范圍將全部進行顯示，如果和A有交集，則將覆蓋A的交集范圍；

如果你學過集合，那麼畫個Venn(韋恩圖)就一清二楚了，沒學過？沒事，我們寫個例子來試試 對應的結果~！寫個初始化畫筆以及畫矩形的方法:

private void init() {
    mPaint = new Paint();
    mPaint.setAntiAlias(true);
    mPaint.setStrokeWidth(6);
    mPaint.setColor(getResources().getColor(R.color.blush));
}

private void drawScene(Canvas canvas){
    canvas.drawRect(0, 0, 200, 200, mPaint);
}

---

Op.DIFFERENCE：

canvas.clipRect(10, 10, 110, 110);        //第一個
canvas.clipRect(50, 50, 150, 150, Region.Op.DIFFERENCE); //第二個
drawScene(canvas);

結果：

先後在(10,10)以及(50,50)為起點，裁剪了兩個100*100的矩形，得出的裁剪結果是：

A和B的差集 = A - (A和B相交的部分)

---

Op.INTERSECT：

canvas.clipRect(10, 10, 110, 110);        //第一個
canvas.clipRect(50, 50, 150, 150, Region.Op.INTERSECT); //第二個
drawScene(canvas);

結果：

先後在(10,10)以及(50,50)為起點，裁剪了兩個100*100的矩形，得出的裁剪結果是： A和B的交集 = A和B相交的部分

---

Op.UNION：

canvas.clipRect(10, 10, 110, 110);        //第一個
canvas.clipRect(40, 40, 140, 140, Region.Op.UNION); //第二個
drawScene(canvas);

結果：

先後在(10,10)以及(50,50)為起點，裁剪了兩個100*100的矩形，得出的裁剪結果是： A和B的並集 = A的區域 + B的區域

---

Op.XOR：

canvas.clipRect(10, 10, 110, 110);        //第一個
canvas.clipRect(50, 50, 150, 150, Region.Op.XOR); //第二個
drawScene(canvas);

結果：

先後在(10,10)以及(50,50)為起點，裁剪了兩個100*100的矩形，得出的裁剪結果是： A和B的補集 = A和B的合集 - A和B的交集

---

Op.REVERSE_DIFFERENCE：

canvas.clipRect(10, 10, 110, 110);        //第一個
canvas.clipRect(50, 50, 150, 150, Region.Op.REVERSE_DIFFERENCE); //第二個
drawScene(canvas);

結果：

先後在(10,10)以及(50,50)為起點，裁剪了兩個100*100的矩形，得出的裁剪結果是： B和A的差集 = B - A和B的交集

---

Op.REPLACE

canvas.clipRect(10, 10, 110, 110);        //第一個
canvas.clipRect(50, 50, 150, 150, Region.Op.REPLACE); //第二個
drawScene(canvas);

結果：

先後在(10,10)以及(50,50)為起點，裁剪了兩個100*100的矩形，得出的裁剪結果是： 不論A和B的集合狀況，B的范圍將全部進行顯示，如果和A有交集，則將覆蓋A的交集范圍；

---

2.Region.Op使用實例：

例子參考自：Android 2D Graphics學習（二）、Canvas篇2、Canvas裁剪和Region、RegionIterator

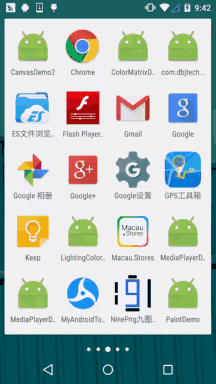

運行效果圖：

關鍵部分代碼 MyView.java：

/**
 * Created by Jay on 2015/11/10 0010.
 */
public class MyView extends View{

    private Bitmap mBitmap = null;
    private int limitLength = 0;     //
    private int width;
    private int heigth;
    private static final int CLIP_HEIGHT = 50;

    private boolean status = HIDE;//顯示還是隱藏的狀態，最開始為HIDE
    private static final boolean SHOW = true;//顯示圖片
    private static final boolean HIDE = false;//隱藏圖片

    public MyView(Context context) {
        this(context, null);
    }

    public MyView(Context context, AttributeSet attrs) {
        super(context, attrs);
        mBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.img_meizi);
        limitLength = width = mBitmap.getWidth();
        heigth = mBitmap.getHeight();
    }

    public MyView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        Region region = new Region();
        int i = 0;
        while (i * CLIP_HEIGHT <= heigth) {//計算clip的區域
            if (i % 2 == 0) {
                region.union(new Rect(0, i * CLIP_HEIGHT, limitLength, (i + 1) * CLIP_HEIGHT));
            } else {
                region.union(new Rect(width - limitLength, i * CLIP_HEIGHT, width, (i + 1)
                        * CLIP_HEIGHT));
            }
            i++;
        }
        canvas.clipRegion(region);
        canvas.drawBitmap(mBitmap, 0, 0, new Paint());
        if (status == HIDE) {//如果此時是隱藏
            limitLength -= 10;
            if(limitLength <= 0)
                status=SHOW;
        } else {//如果此時是顯示
            limitLength += 5;
            if(limitLength >= width)
                status=HIDE;
        }
        invalidate();
    }
}

實現分析：

初始化的時候獲得寬高，然後循環，可以理解把圖片分割成一條條的線，循環條件是：i * 每條的高度 不大於高度，然後線又分兩種情況，調用的是Region的union，其實就是結合方式為UNINO的剪切方式 而已，最後是對此時圖片的是否顯示做下判斷，隱藏和顯示的情況做不同的處理，最後調用invalidate() 重繪！還是蠻簡單的，自己理解理解吧~

另外要說一點：Canvas的變換對clipRegion沒有作用

---

3.clipRect方法詳解：

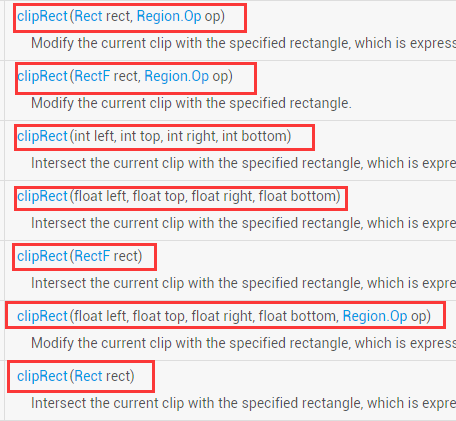

clipRect提供了七個重載方法：

參數介紹如下：

rect：Rect對象，用於定義裁剪區的范圍，Rect和RectF功能類似，精度和提供的方法不同而已

left：矩形裁剪區的左邊位置

top：矩形裁剪區的上邊位置

right：矩形裁剪區的右邊位置

bottom：矩形裁剪區的下邊位置

op：裁剪區域的組合方式

上述四個值可以是浮點型或者整型

使用示例：

mPaint = new Paint();
mPaint.setAntiAlias(true);
mPaint.setColor(Color.BLACK);
mPaint.setTextSize(60);

canvas.translate(300,300);
canvas.clipRect(100, 100, 300, 300);                //設置顯示范圍
canvas.drawColor(Color.WHITE);                      //白色背景
canvas.drawText("雙11，繼續吃我的狗糧...", 150, 300, mPaint); //繪制字符串

運行結果：

從上面的例子，不知道你發現了沒？ clipRect會受Canvas變換的影響，白色區域是不花的區域，所以clipRect裁剪的是畫布， 而我們的繪制是在這個裁剪後的畫布上進行的！超過該區域的不顯示！

---

4.clipPath方法詳解：

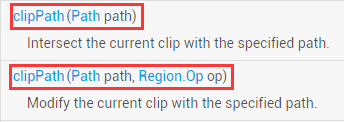

相比起clipRect，clipPath就只有兩個重載方法，使用方法非常簡單，自己繪制一個Paht然後 傳入即可！

使用示例：

這裡復用我們以前在ImageView那裡寫的圓形ImageView的例子~

實現代碼：

自定義ImageView：RoundImageView.java

/**
 * Created by coder-pig on 2015/7/18 0018.
 */
public class RoundImageView extends ImageView {

    private Bitmap mBitmap;
    private Rect mRect = new Rect();
    private PaintFlagsDrawFilter pdf = new PaintFlagsDrawFilter(0, Paint.ANTI_ALIAS_FLAG);
    private Paint mPaint = new Paint();
    private Path mPath=new Path();
    public RoundImageView(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }


    //傳入一個Bitmap對象
    public void setBitmap(Bitmap bitmap) {
        this.mBitmap = bitmap;
    }


    private void init() {
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setFlags(Paint.ANTI_ALIAS_FLAG);
        mPaint.setAntiAlias(true);// 抗鋸尺
    }


    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        if(mBitmap == null)
        {
            return;
        }
        mRect.set(0,0,getWidth(),getHeight());
        canvas.save();
        canvas.setDrawFilter(pdf);
        mPath.addCircle(getWidth() / 2, getWidth() / 2, getHeight() / 2, Path.Direction.CCW);
        canvas.clipPath(mPath, Region.Op.REPLACE);
        canvas.drawBitmap(mBitmap, null, mRect, mPaint);
        canvas.restore();
    }
}

布局代碼：activity_main.xml:

<com.jay.demo.imageviewdemo.RoundImageView
        android:id="@+id/img_round"
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:layout_margin="5px"/>

MainActivity.java:

public class MainActivity extends AppCompatActivity {

    private RoundImageView img_round;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        img_round = (RoundImageView) findViewById(R.id.img_round);
        Bitmap bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.meinv);
        img_round.setBitmap(bitmap);
    }
}

運行效果圖：

另外使用該方法制作的圓角ImageView會有鋸齒明顯，即使你為Paint，Canvas設置了 抗鋸齒也沒用~假如你要求高的，可以使用Xfermode-PorterDuff設置圖像混排來實現， 基本沒鋸齒，可見：Android基礎入門教程——8.3.6 Paint API之—— Xfermode與PorterDuff詳解(三)

---

5.本節示例代碼下載：

CanvasDemo2.zip

XfermodeDemo1.zip

---

本節小結：

好的，本節給大家講解了下Canvas中剪切有個的三個方法：clipPath( )，clipRect( )， clipRegion( )，難點應該是在最後一個上，六種不同的Op組合方式，其實也不難，集合 的概念而已，放在開頭，消化了就好，而clipPath( )，clipRect( )則沒什麼難點~ 對喔，今天雙11，不知道你剁手了沒~
