8.3.8 Paint API之—— Xfermode與PorterDuff詳解(五)

本節引言：

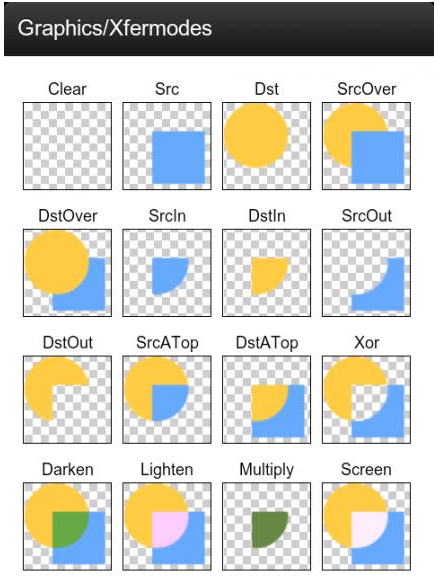

好的，上一節中，我們又寫了一個關於Xfermode圖片混排的例子——擦美女衣服的Demo，加上前面的 利用Xfermode來實現圓角或圓形ImageView，相信大家對Xfermode已經不再像以前那麼陌生了，或者 說有點熟悉了，嗯，本節我們來寫Xfermode的最後一個例子，通過Xfermode的ProterDuff.SRC_IN 模式來實現文字加載的效果！還是得貼下ProterDuff的模式圖：

本節例子參考自：Android Paint之 setXfermode PorterDuffXfermode 講解 嗯，話不多說，開始本節內容~

1.要實現的效果圖以及實現流程分析：

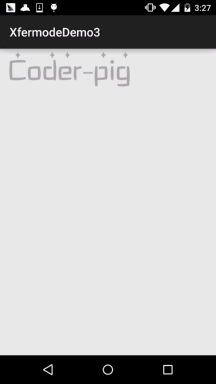

要實現的效果圖：

實現流程分析：

Step 1.首先，一個文字圖片(透明背景)

Step 2.初始化畫筆，背景圖片(DST)，矩形Rect(SRC)

Step 3.先保存圖層，接著先繪制背景圖，設置混排模式，然後繪制Rect，清除混排模式 接著回復保存的圖層，最後修改下Rect區域高度，調用invalidate()讓View重繪！

如果流程分析有點不懂，直接看代碼，超簡單~

2.代碼實現：

首先是屏幕工具類，ScreenUtil.java，這裡就不貼了，之前的幾節中有貼過！ 然後是我們的自定義View類：LoadTextView.java：

/**
 * Created by Jay on 2015/10/26 0026.
 */
public class LoadTextView extends View {

    private PorterDuffXfermode mXfermode = new PorterDuffXfermode(PorterDuff.Mode.SRC_IN);
    private Bitmap backBitmap;
    private Paint mPaint;
    private int mBitW, mBitH;
    private int mCurW, mCurH, mCurTop;
    private Rect mDynamicRect;

    public LoadTextView(Context context) {
        this(context, null);
    }
    public LoadTextView(Context context, AttributeSet attrs) {
        super(context, attrs);
        mCurW = ScreenUtil.getScreenW(context);
        mCurH = ScreenUtil.getScreenH(context);
        init();
    }
    public LoadTextView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }


    private void init() {
        //畫筆初始化：
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mPaint.setFilterBitmap(true);
        mPaint.setDither(true);
        mPaint.setColor(Color.RED);
        //背部圖片的初始化
        backBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.img_string);
        mBitH = backBitmap.getHeight();
        mBitW = backBitmap.getWidth();
        //設置當前的高度
        mCurTop = mBitH;
        mDynamicRect = new Rect(0, mBitH, mBitW, mBitH);  //初始化原圖
    }


    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        int saveLayerCount = canvas.saveLayer(0, 0, mCurW, mCurH, mPaint, Canvas.ALL_SAVE_FLAG);
        canvas.drawBitmap(backBitmap, 0, 0, mPaint);// 繪制目標圖
        mPaint.setXfermode(mXfermode);    //設置混排模式
        canvas.drawRect(mDynamicRect, mPaint);   //繪制源圖
        mPaint.setXfermode(null);         //清除混排模式
        canvas.restoreToCount(saveLayerCount);    //恢復保存的圖層
        // 改變Rect區域，假如
        mCurTop -= 2;
        if (mCurTop <= 0) {
            mCurTop = mBitH;
        }
        mDynamicRect.top = mCurTop;
        invalidate();    //重繪
    }

}

嗯，沒有了，就上面這麼點代碼，就實現了如圖所示的效果，是不是很簡單咧~

要coder-pig字體的圖片麼，貼下~

3.本節代碼示例下載：

XfermodeDemo3.zip

本節小結：

好的，本節我們又用PorterDuff的SRC_IN模式來寫一個文字加載的效果，加上前面的： DST_IN模式實現圓形和圓角ImageView，以及DST_OUT模式來實現擦掉美女衣服，相信 大家對Xfermode的使用已經有眉目了，當然這些例子都是沒有太大意義的，實際開發根本不會 用到，不過很便於大家理解~就好像練功夫，師傅領進門，修行靠自身！基礎教程只是一個引導 而已，要真正掌握並學以致用還需靠你們自己，多閱讀別人的優秀的代碼，以及多動手！ 好的，就說這麼多，謝謝~
