Android筆記——Android自定義控件，android自定義控件

編輯：關於android開發

Android筆記——Android自定義控件，android自定義控件

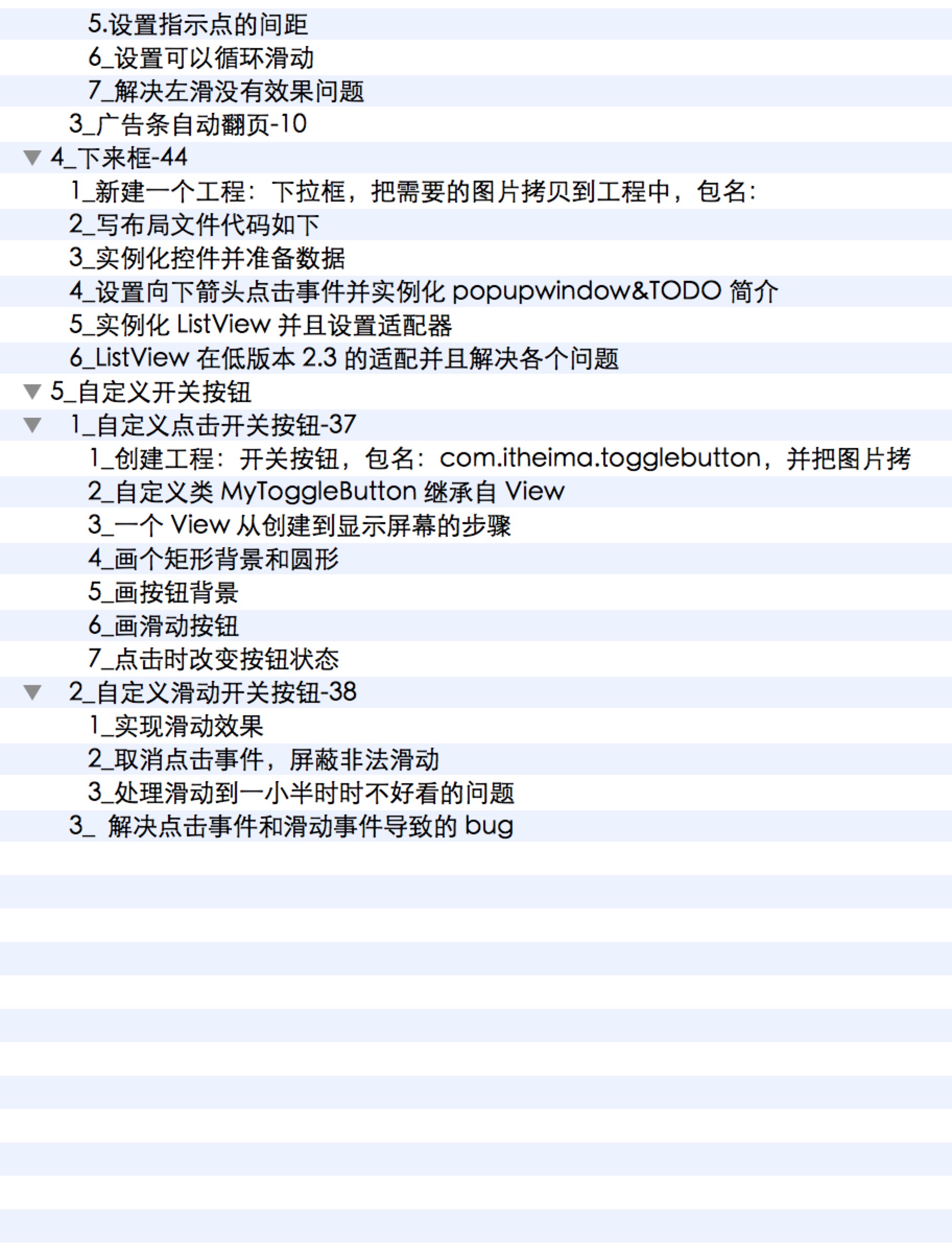

目錄：



1.自定義控件概述

01_什麼是自定義控件

　　Android系統中，繼承Android系統自帶的View或者ViewGroup控件或者系統自帶的控件，並在這基礎上增加或者重新組合成我們想要的效果。

02_為什麼用自定義控件

　　系統控件無法滿足需求時，需要自定義控件。

03_怎麼用自定義控件-三種方式

1.使用系統控件，重新組合，實現自定義的效果，案例有：
       優酷環形菜單、廣告條循環滾動(Viewpager)、下拉菜單(spinner)、下拉框（PopupWindow、ListView）

2.自己定義一個類繼承View ，實現特定的效果，案例有：
       自定義開關按鈕、水波紋效果

3.自己定義一個類繼承ViewGroup，實現特定的效果，案例有：
       仿ViewPager的效果實現 、 仿網易側滑菜單

4.自定義屬性：給自己的控件，添加自己的屬性，通過demo了解系統解析屬性的過程，
並給上一個例子開關按鈕，添加新屬性。

04_Android常用控件回顧

　　　　Android本身提供了很多控件，如：
　　　　文本控件    TextView和EditText；
　　　　圖片控件    ImageView
　　　　按鈕控件    Button和ImageButton
　　　　進度條       ProgressBar
　　　　單選按鈕    RadioButton和RadioGroup
　　　　復選按鈕    CheckBox
　　　　狀態開關按鈕ToggleButton
　　　　時鐘控件    AnalogClock和DigitalClock
　　　　日期與時間選擇控件DatePicker和TimePicker等。
        　　. . .

　　使用原則：盡量使用系統的控件，在系統控件沒法達到我們的需求的時候才需要自定義控件。再定義控件會帶來工作量，例如修改bug.


　　文本控件TextView 和EditText
　　　　TextView 控件繼承自 View 類。TextView控件的功能是向用戶顯示文本內容，TextView不允許編輯。
　　　　EditText控件繼承自 TextView。EditText與TextView 最大的不同是 EditText是可以編輯的


　　圖片控件ImageView
　　　　ImageView 控件負責顯示圖片,其圖片來源既可以是資源文件的id,也可以是Drawable對象或 Bitmap 對象,還可以是 內容提供者（Content Provider）的Uri.

　　


　　按鈕控件Button 和 ImageButton
 　 　　 Button控件繼承自 TextView 類，Button 的用法比較簡單，主要是為 Button 設置一個點擊事件監聽器，並在編寫按鈕點擊事件的處理代碼。
　　　　ImageButton 控件 繼承自 ImageView。
　　　　ImageButton與Button相同之處：都用於響應按鈕的點擊事件
　　　　不同之處：ImageButton只能顯示圖片；Button用於顯示文字
　　　　

　　進度條ProgressBar
　　　　ProgressBar繼承自 View，用於顯示正在運行的狀態。有兩種顯示形式：一種是環形顯示只用於顯示狀態，沒有具體的進度。第二種是水平顯示，可以顯示具體　　的進度。
　　　　通過設置不同的Style顯示不同的樣式：
　　        環形樣式
　　    水平樣式

　　


　　單選按鈕 RadioButton 和復選按鈕 CheckBox
　　　　CheckBox 和RadioButton 都繼承自CompoundButton，都只有選中和未選中兩種狀態,可以通過checked屬性來設置。
　　　　不同的是RadioButton 是單選按鈕,在一個RadioGroup中只能有一個RadioButton按鈕處於選中狀態；CheckBox 則可以有多個按鈕被選中。

　　


　　狀態開關按鈕ToggleButton
　　　　ToggleButton 控件是繼承自 CompoundButton。ToggleButton 的狀態只能是選中和未選中,並且需要為不同的狀態設置不同的顯示文本。除了繼承自父類的一　　些屬性和方法之外,ToggleButton 也具有一些自己的屬性。

　　


　　時鐘控件AnalogClock 和 DigitalClock
　　　　AnalogClock繼承自 View，用於顯示模擬時鐘只顯示時針和分針。
　　　　DigeitalClock 繼承自 TextView。用於顯示數字時鐘可精確到秒。 時鐘控件比較簡單，只需要在布局文件中聲明控件即可。

　　



　　日期選擇器 DatePicker 和時間選擇器 TimePicker

　　　　DatePicker 繼承自FrameLayout類，日期選擇控件的主要功能是向用戶提供包含年、月、日的日期數據，並允許用戶對其修改。如果要捕獲這個修改,可以　　為　　DatePicker添加 onDateChangedListener 監聽器。
　　　　TimePicker 同樣繼承自FrameLayout 類。時間選擇控件向用戶顯示一天中的時間，可以為24小時制，可以為AM/PM 制，並允許用戶進行修改。如果要捕獲用　　戶的修改事件,需要為TimePicker 添加OnTimeChangedListener 監聽器

　　
　　知識鏈接：
　　　　android WheelView組件(滑輪組件)的使用 ： http://www.myexception.cn/android/1236819.html

　　　　


　　系統提供的控件雖然很豐富，但是，還遠遠不夠。有的時候我們必須要自己定義控件來滿足我們的要求。下面的案例，詳細分析自定義控件的使用：

2.優酷效果

　　

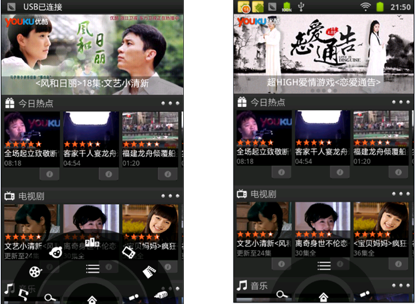

　　運行演示做好的優酷菜單效果，並且講解實現思路；因為現在優酷已經更換界面，引用此界面主要為講解自定義控件實現的思想。　　

　 01_優酷布局


　　　　1_創建工程YukuMenuDemo，圖片全部拷貝到drawable-hdpi目錄下

　　　　2_實現三個圓環-最裡面的圓環　　　

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_centerHorizontal="true"
        android:layout_alignParentBottom="true"
        android:background="@drawable/level1"
        android:layout_width="100dip"
        android:layout_height="50dip" >
    </RelativeLayout>

</RelativeLayout>　　　　

　　　　3_實現三個圓環-中間園環　　　　　

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dip"
        android:layout_height="90dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2" >
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dip"
        android:layout_height="50dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1" >
    </RelativeLayout>

</RelativeLayout>

　　　　4_實現三個圓環-最外環

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dip"
        android:layout_height="140dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3" >
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dip"
        android:layout_height="90dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2" >
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dip"
        android:layout_height="50dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1" >
    </RelativeLayout>

</RelativeLayout>

　　　　5_最裡環的的圖標

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dip"
        android:layout_height="140dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3" >
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dip"
        android:layout_height="90dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2" >
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dip"
        android:layout_height="50dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1" >

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:src="@drawable/icon_home" />
    </RelativeLayout>

</RelativeLayout>

　　　　6_中間環的圖標

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dip"
        android:layout_height="140dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3" >
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dip"
        android:layout_height="90dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2" >

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_margin="10dip"
            android:src="@drawable/icon_search" />

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:layout_marginTop="5dip"
            android:src="@drawable/icon_menu" />

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_alignParentRight="true"
            android:layout_margin="10dip"
            android:src="@drawable/icon_myyouku" />
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dip"
        android:layout_height="50dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1" >

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:src="@drawable/icon_home" />
    </RelativeLayout>

</RelativeLayout>

　　　　7_最外環的圖標的左邊部分

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dip"
        android:layout_height="140dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3" >

        <ImageView
            android:id="@+id/channel1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_marginBottom="10dip"
            android:layout_marginLeft="10dip"
            android:src="@drawable/channel1" />

        <ImageView
            android:id="@+id/channel2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel1"
            android:layout_alignLeft="@id/channel1"
            android:layout_marginLeft="20dip"
            android:layout_marginBottom="10dip"
            android:src="@drawable/channel2" />

        <ImageView
            android:id="@+id/channel3"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel2"
            android:layout_alignLeft="@id/channel2"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="35dp"
            android:src="@drawable/channel3" />

        <ImageView
            android:layout_marginTop="10dip"
            android:id="@+id/channel4"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:src="@drawable/channel4" />
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dip"
        android:layout_height="90dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2" >

        ...............
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dip"
        android:layout_height="50dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1" >

       ...............

    </RelativeLayout>

</RelativeLayout>

　　　　8_最外環的圖標的右邊部分

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dip"
        android:layout_height="140dip"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3" >

        <ImageView
            android:id="@+id/channel1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_marginBottom="10dip"
            android:layout_marginLeft="10dip"
            android:src="@drawable/channel1" />

        <ImageView
            android:id="@+id/channel2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel1"
            android:layout_alignLeft="@id/channel1"
            android:layout_marginBottom="10dip"
            android:layout_marginLeft="20dip"
            android:src="@drawable/channel2" />

        <ImageView
            android:id="@+id/channel3"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel2"
            android:layout_alignLeft="@id/channel2"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="35dp"
            android:src="@drawable/channel3" />

        <ImageView
            android:id="@+id/channel4"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:layout_marginTop="10dip"
            android:src="@drawable/channel4" />

        <ImageView
            android:id="@+id/channel7"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_alignParentRight="true"
            android:layout_marginBottom="10dip"
            android:layout_marginRight="10dip"
            android:src="@drawable/channel7" />

        <ImageView
            android:id="@+id/channel6"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel7"
            android:layout_alignRight="@id/channel7"
            android:layout_marginBottom="10dip"
            android:layout_marginRight="20dip"
            android:src="@drawable/channel6" />

        <ImageView
            android:id="@+id/channel5"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel6"
            android:layout_alignRight="@id/channel6"
            android:layout_marginBottom="10dip"
            android:layout_marginRight="35dip"
            android:src="@drawable/channel7" />
    </RelativeLayout>

         ................

         ................

</RelativeLayout>

　02_優酷代碼實現

　　　　1_初始化三環的控件，並設置icom_menu和icom_menu的點擊事件

public class MainActivity extends Activity implements OnClickListener {

    private RelativeLayout level1;
    private RelativeLayout level2;
    private RelativeLayout level3;

    private ImageView icon_home;
    private ImageView icon_menu;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        level1 = (RelativeLayout) findViewById(R.id.level1);
        level2 = (RelativeLayout) findViewById(R.id.level2);
        level3 = (RelativeLayout) findViewById(R.id.level3);
        icon_home = (ImageView) findViewById(R.id.icon_home);
        icon_menu = (ImageView) findViewById(R.id.icon_menu);

        icon_home.setOnClickListener(this);
        icon_menu.setOnClickListener(this);
    }
    @Override
    public void onClick(View v) {
        switch (v.getId()) {
        case R.id.icon_home://相應home的點擊事件

            break;

        case R.id.icon_menu://相應menu的點擊事件
            break;
        }
    }

　　　　2_三級菜單的顯示和隱藏

private boolean isLevel3Show = true;

@Override
    public void onClick(View v) {
        switch (v.getId()) {
        case R.id.icon_home:// 相應home的點擊事件

            break;

        case R.id.icon_menu:// 相應menu的點擊事件
            if (isLevel3Show) {
                Tools.hideView(level3);
                isLevel3Show = false;
            } else {
                Tools.showView(level3);
                isLevel3Show = true;
            }
            break;
        }
    }

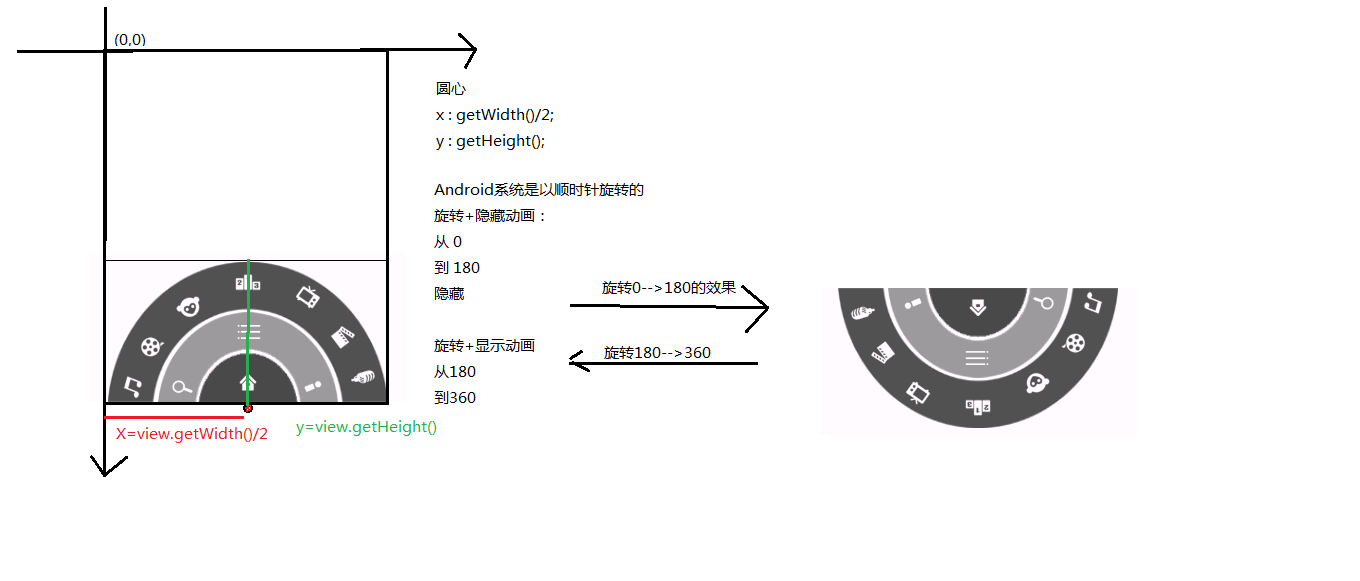

　　　　旋轉原理畫圖分析:　　　　

　　

　　　　旋轉工具類代碼：　　

/**
 * @author m
 *
 */
public class Tools {

    public static void hideView(View view) {
        /**
         * fromDegrees 從多少度開始
         * toDegrees 旋轉到度
         * pivotX 中心點x坐標
         * pivotY 中心點y坐標
         */
        RotateAnimation ra = new RotateAnimation(0, 180, view.getWidth()/2, view.getHeight());
        //播放時常
        ra.setDuration(500);
        //停留在播放完成狀態
        ra.setFillAfter(true);
        view.startAnimation(ra);
    }

    public static void showView(View view) {
        RotateAnimation ra = new RotateAnimation(180, 360, view.getWidth() / 2,
                view.getHeight());
        ra.setDuration(500);
        ra.setFillAfter(true);
        view.startAnimation(ra);
    }
}


　　　　3_二級菜單的顯示和隱藏

@Override
    public void onClick(View v) {
        switch (v.getId()) {
        case R.id.icon_home:// 相應home的點擊事件
            if (isLevel2Show) {
                //如果二級菜單式顯示的，隱藏二級菜單
                Tools.hideView(level2);
                //判斷三級菜單的狀態，如果是顯示，同時也隱藏三級菜單
                if(isLevel3Show){
                    Tools.hideView(level3);
                }
                isLevel2Show = false;
            } else {
                //如果二級才能使隱藏的，那麼顯示二級菜單
                Tools.showView(level2);
                isLevel2Show = true;
            }

            break;

        case R.id.icon_menu:// 相應menu的點擊事件
            ..................
            break;
        }
    }

　　　　4_設置延遲動畫setStartOffset()方法和代碼重構　　　　　　

/**
 * @author m
 *
 */
public class Tools {

    public static void hideView(View view) {
        hideView(view, 0);
    }

    public static void showView(View view) {
        showView(view, 0);
    }

    /**
     * 延遲顯示
     *
     * @param view
     * @param i
     */
    public static void showView(View view, int i) {
        RotateAnimation ra = new RotateAnimation(180, 360, view.getWidth() / 2,
                view.getHeight());
        ra.setDuration(500);
        ra.setFillAfter(true);
        ra.setStartOffset(i);
        view.startAnimation(ra);
    }

    /**
     * 延遲隱藏
     *
     * @param view
     * @param i
     *            延遲隱藏的時間
     */
    public static void hideView(View view, int i) {
        /**
         * fromDegrees 從多少度開 toDegrees 旋轉到度 pivotX x坐標 pivotY y坐標
         */
        RotateAnimation ra = new RotateAnimation(0, 180, view.getWidth() / 2,
                view.getHeight());
        // 播放時常
        ra.setDuration(500);
        // 停留在播放完成狀態
        ra.setFillAfter(true);
        ra.setStartOffset(i);
        view.startAnimation(ra);

    }
}

　　　　5._監聽手機menu按鍵實現菜單隱藏和顯示

@Override
    public boolean onKeyDown(int keyCode, KeyEvent event) {
        if (keyCode == KeyEvent.KEYCODE_MENU) {

            if (isLevel1Show) {
                // 如果一級菜單式顯示的，那麼隱藏 一級菜單
                Tools.hideView(level1);
                isLevel1Show = false;
                // 同時判斷 隱藏二級、三級菜單
                if (isLevel2Show) {
                    Tools.hideView(level2, 200);
                    isLevel2Show = false;
                    if (isLevel3Show) {
                        Tools.hideView(level3, 300);
                        isLevel3Show = false;
                    }
                }
            } else {
                // 如果一級菜單式隱藏的，那麼就要顯示一級菜單
                Tools.showView(level1);
                isLevel1Show = true;
                // 同時要顯示二級菜單
                Tools.showView(level2,200);
                isLevel2Show = true;

            }

            return true;
        }
        return super.onKeyDown(keyCode, event);
    }

　03_優酷效果的完成和bug修復

　　　　

/**
 * @author m
 *
 */
public class Tools {

    public static void hideView(ViewGroup view) {
        hideView(view, 0);
    }

    public static void showView(ViewGroup view) {
        showView(view, 0);
    }

    /**
     * 延遲顯示
     *
     * @param view
     * @param i
     */
    public static void showView(ViewGroup view, int startOffset) {
        RotateAnimation ra = new RotateAnimation(180, 360, view.getWidth() / 2,
                view.getHeight());
        ra.setDuration(500);
        ra.setFillAfter(true);
        ra.setStartOffset(startOffset);
        view.startAnimation(ra);

        // view.setVisibility(View.VISIBLE);
        // view.setEnabled(true);
        for (int i = 0; i < view.getChildCount(); i++) {

            view.getChildAt(i).setEnabled(true);
        }
    }

    /**
     * 延遲隱藏
     *
     * @param view
     * @param i
     *            延遲隱藏的時間
     */
    public static void hideView(ViewGroup view, int startOffset) {
        /**
         * fromDegrees 從多少度開 toDegrees 旋轉到度 pivotX x坐標 pivotY y坐標
         */
        RotateAnimation ra = new RotateAnimation(0, 180, view.getWidth() / 2,
                view.getHeight());
        // 播放時常
        ra.setDuration(500);
        // 停留在播放完成狀態
        ra.setFillAfter(true);
        ra.setStartOffset(startOffset);
        view.startAnimation(ra);
        // view.setVisibility(View.GONE);
        // view.setEnabled(false);
        for (int i = 0; i < view.getChildCount(); i++) {

            view.getChildAt(i).setEnabled(false);
        }
    }
}

3.廣告條和首頁推薦

　　


　　1_廣告條ViewPage的介紹


　　　　　　1_創建工程名：

　　　　　　　　首頁影片推廣效果，包名為：com.bokeyuan.viewpager,並且拷貝圖片到drawable-hdpi目錄

　　　　　　2_寫布局文件：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <android.support.v4.view.ViewPager
        android:id="@+id/viewpager"
        android:layout_width="match_parent"
        android:layout_height="200dip" />

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_alignBottom="@id/viewpager"
        android:background="#33000000"
        android:gravity="center_horizontal"
        android:orientation="vertical"
        android:padding="5dip" >

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="三個火槍手"
            android:textColor="#ffffff"
            android:textSize="18sp" />

        <LinearLayout
            android:id="@+id/ll_point_group"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="5dip"
            android:orientation="horizontal" >
        </LinearLayout>
    </LinearLayout>

</RelativeLayout>

　　　　　　3.實例化ViewPager和關聯其源代碼：

　　　　　　　　代碼實例化：

public class MainActivity extends Activity {

    private ViewPager viewpager;
    private LinearLayout ll_point_group;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        viewpager = (ViewPager) findViewById(R.id.viewpager);
        ll_point_group = (LinearLayout) findViewById(R.id.ll_point_group);
    }

}

　　　　　　　　關聯源代碼：

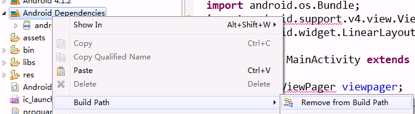

　　　　　　　　　　1.刪除工程裡面的Android Depandencies，刪除後會報錯，不要理會。看下面

　　　　　　　　　　　　

　　　　　　　　　　2.添加libs目錄下的Android-support-v4.jar包
　　　　　　　　　　　　選中-->右鍵-->build path-->add to build path

　　　　　　　　　　3.關聯源代碼
　　　　　　　　　　　　目錄：C:\android\adt-bundle-windows-x86_64-20130219\sdk\extras\android\support\v4\src\java
　　　　　　　　　　　　點擊ViewPager類，出現圖標；

　　　　　　　　　　　　

　　　　　　　　　　　　大家對於v4包都已經很熟悉了，現在在新建android項目時，v4包是默認導入的。v7包出來沒多長時間，用的人也不多，主要對3.0以下版本提　　　　　　　　　　供 ActionBar支持，以及SearchView，PopupMenu等控件的支持。因為一些開源框架已經實現對3.0以下版本ActionBar的支 持，所以v7包的使　　　　　　　　　　用意義也不是很大。

　　　　　　　　　　知識拓展：

　　　　　　　　　　　　如果jar包導入錯誤，怎麼修改呢？
　　　　　　　　　　右鍵工程---->properties---->Java Build Path --->Libraries-->選擇android-support-v4.jar展開---->Editor--->External Folder

　　　　　　　　　　4.ViewPager的原理
　　　　　　　　　　　　
　　　　　　　　　　能顯示很多頁面，者些頁面可以是圖片也可以是布局文件。


　　　　　　4_設置圖片資源ID和圖片標題集合和准備ImageView列表數據

　　// 圖片資源ID
    private final int[] imageIds = {
            R.drawable.a,
            R.drawable.b,
            R.drawable.c,
            R.drawable.d,
            R.drawable.e };

    // 圖片標題集合
    private final String[] imageDescriptions = {
            "鞏俐不低俗，我就不能低俗",
            "撲樹又回來啦！再唱經典老歌引萬人大合唱",
            "揭秘北京電影如何升級",
            "樂視網TV版大派送",
            "熱血屌絲的反殺" };



   //准備數據
        imageList = new ArrayList<ImageView>();
        for(int i=0;i<imageIds.length;i++){
            ImageView imageView = new ImageView(this);
            imageView.setBackgroundResource(imageIds[i]);                             imageList.add(imageView);
        }



　　　　　　5_為ViewPager設置適配器

private class MyPagerAdapter extends PagerAdapter {

        @Override
        public int getCount() {
            // 頁面或者圖片的總數
            return imageList.size();
        }

        /**
         * 功能：給ViewPager添加指定的view
         * container 就是ViewPager，其實就是容器。
         * position 具體頁面或者圖片的位置
         */
        @Override
        public Object instantiateItem(ViewGroup container, int position) {
            System.out.println("instantiateItem=="+position);
            View view = imageList.get(position);
            container.addView(view);
            //返回的值，不一定是View ,也可以是和View有關系的任意的Object
//            return super.instantiateItem(container, position);
            return view;
        }

        /**
         * 判斷某個page和object的關系
         * object 是 instantiateItem的返回值
         */
        @Override
        public boolean isViewFromObject(View view, Object object) {
//            if(view ==object){
//                return true;
//            }else{
//                return false;
//            }
            return view ==object;

        }

        /**
         * 銷毀指定位置上的View或者object
         */
        @Override
        public void destroyItem(ViewGroup container, int position, Object object) {
            System.out.println("destroyItem=="+position);
            container.removeView((View) object);
//            super.destroyItem(container, position, object);
        }

    }





　　　　6_解決運行報錯

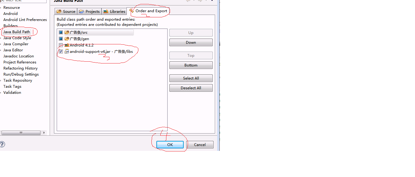

　　　　　　選中項目--->右鍵--->Java Build Path --->
　　　　　　order export--->勾選android-support-v4.jar--->千萬不要忘了clean
　　　　　　


　　2_廣告條基本功能

　　　　　1_根據不同圖片顯示不同描述信息

viewpager.setOnPageChangeListener(new OnPageChangeListener() {

            /**
             * 當頁面被選擇了回調
             * position 當前被顯示的頁面的位置：從0開始
             */
            @Override
            public void onPageSelected(int position) {
                                        tv_image_desc.setText(imageDescriptions[position]);
        }
            /**
             * 當頁面滑動了調用該方法
             */
            @Override
            public void onPageScrolled(int position, float positionOffset,
                    int positionOffsetPixels) {
            }
            /**
             * 當頁面狀態發送變化的調用防方法
             * 靜止--滑動
             * 滑動-靜止
             *
             */
            @Override
            public void onPageScrollStateChanged(int state) {
            }
        });

　　　　2.用shape資源定義點和背景
　　　　　　創建drawable目錄裡面創建文件
　　　　　　point_normal.xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval" >
    <size   android:height="5dip"  android:width="5dip" />
    <solid android:color="#55000000"/>
</shape>



　　　　　　point_focused.xml　

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval" >
    <size   android:height="5dip"  android:width="5dip" />
    <solid android:color="#aaffffff"/>
</shape>

　　　　　　point_selsetor.xml

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_enabled="true"  android:drawable="@drawable/point_focused" />
<item android:state_enabled="false"  android:drawable="@drawable/point_normal" />
</selector>



　　　　3.代碼裡面添加指示點

for(int i=0;i<imageIds.length;i++){
            ImageView imageView = new ImageView(this);
            imageView.setBackgroundResource(imageIds[i]);
            imageViews.add(imageView);

            //添加指示點
            ImageView point = new ImageView(this);
            point.setBackgroundResource(R.drawable.point_selsetor);
            ll_point_group.addView(point);

            //默認情況下，第一個小點enable為true
            if(i ==0){
                point.setEnabled(true);
            }else{
                point.setEnabled(false);
            }

}


　　　　4_設置改變指示點的狀態
　　　　　　如字體加粗部分

/**
     * 上次的位置
     */
private int lastPointIndex;

viewpager.setOnPageChangeListener(new OnPageChangeListener() {

            /**
             * 當頁面被選擇了回調
             * position 當前被顯示的頁面的位置：從0開始
             */
            @Override
            public void onPageSelected(int position) {
                System.out.println("onPageSelected="+position);
                tv_image_desc.setText(imageDescriptions[position]);

                //設置指示點的狀態 enable 的狀態為true或者為false；
                ll_point_group.getChildAt(position).setEnabled(true);

                ll_point_group.getChildAt(lastPointIndex).setEnabled(false);
                lastPointIndex = position;
            }
            /**
             * 當頁面滑動了調用該方法
             */
            @Override
            public void onPageScrolled(int position, float positionOffset,
                    int positionOffsetPixels) {

            }
            /**
             * 但頁面狀態發送變化的調用防方法
             * 靜止--滑動
             * 滑動-靜止
             *
             */
            @Override
            public void onPageScrollStateChanged(int state) {
                System.out.println("onPageScrollStateChanged===state=="+state);
            }
        });

　　　　　　5.設置指示點的間距
　　　　　　　　如字體加粗部分

for(int i=0;i<imageIds.length;i++){
            ImageView imageView = new ImageView(this);
            imageView.setBackgroundResource(imageIds[i]);
            imageViews.add(imageView);

            //添加指示點
            ImageView point = new ImageView(this);

            LayoutParams params = new LayoutParams(LayoutParams.WRAP_CONTENT, -2);
            params.leftMargin = 15;
            point.setLayoutParams(params);

            point.setBackgroundResource(R.drawable.point_selsetor);
            ll_point_group.addView(point);

            //默認情況下，第一個小點enable為true
            if(i ==0){
                point.setEnabled(true);
            }else{
                point.setEnabled(false);
            }
        }

　　　　　　　　注意導入包的時候，當前控件放入什麼布局就導入誰的LayoutParams的。

　　　　　　6_設置可以循環滑動

viewpager.setOnPageChangeListener(new OnPageChangeListener() {

            /**
             * 當頁面被選擇了回調
             * position 當前被顯示的頁面的位置：從0開始
             */
            @Override
            public void onPageSelected(int position) {
                int  myIndex = position % imageViews.size();
                System.out.println("onPageSelected="+position);
                tv_image_desc.setText(imageDescriptions[myIndex]);

                //設置指示點的狀態 enable 的狀態為true或者為false；
                ll_point_group.getChildAt(myIndex).setEnabled(true);

                ll_point_group.getChildAt(lastPointIndex).setEnabled(false);
                lastPointIndex = myIndex;
            }
            ..............................
        });
    }

    private class MyPagerAdapter extends PagerAdapter {

        @Override
        public int getCount() {
            //得到數據的總數
//            return imageViews.size();
            return Integer.MAX_VALUE;
        }

        /**
         * 給ViewPager添加指定的View
         * container 是ViewPage,他是一個容器
         * position 要實例化的view的位置
         */
        @Override
        public Object instantiateItem(ViewGroup container, int position) {
//            System.out.println("instantiateItem=="+position);
            //實例化View
            View view = imageViews.get(position%imageViews.size());
            container.addView(view);
            //返回值，不一定要是View對象，也可以是和View有關系的任意object
//            return super.instantiateItem(container, position);
            return view;
        }
        ......................
    }





　　　　　　7_解決左滑沒有效果問題

//要求剛好是imageViews.size()的整數倍
int item = Integer.MAX_VALUE/2-Integer.MAX_VALUE/2%imageViews.size();
//讓ViewPager跳轉到指定的位置，應該保證是imageView.size()的整數倍
viewpager.setCurrentItem(item );
//11 和 101


　　3_廣告條自動翻頁

　　　　　實現方式有多種方案：
　　　　　　1.定時器 timer + Handler
　　　　　　2.while true 循環 sleep  + Handler;
　　　　　　3.ClockManger + Handler ;
　　　　　　4.Handler
　　　　　　我們采用常用的方式Handler

/**
     * 是否自定滑動運行中
     */
    private boolean isRunning = false;

    private Handler handler = new Handler(){
        public void handleMessage(android.os.Message msg) {
            viewpager.setCurrentItem(viewpager.getCurrentItem()+1);
            if(isRunning){
                handler.sendEmptyMessageDelayed(0, 4000);
            }

        };
    };


在onCreate中寫上
isRunning = true;
handler.sendEmptyMessageDelayed(0, 2000);

4.下拉框

　　　　下拉框效果：
　　　　在editText的右邊放置一個小箭頭的圖片，點擊圖片，在editText的下方彈出一個popupWindow，並對popupWindow進行一些設置即得到想要的效果。
　　　　



　　1_新建一個工程：

　　　　　　下拉框，把需要的圖片拷貝到工程中，包名：com.bokeyuan.popupwindow

　　2_寫布局文件

代碼如下

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <EditText
        android:id="@+id/et_input"
        android:paddingRight="40dip"
        android:layout_marginTop="20dip"
        android:layout_centerHorizontal="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/hello_world" />
    <ImageView
        android:id="@+id/dowan_arrow"
        android:layout_alignRight="@id/et_input"
        android:layout_alignTop="@id/et_input"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="5dip"
        android:layout_marginRight="5dip"
        android:background="@drawable/down_arrow"/>

</RelativeLayout>

　　3_實例化控件並准備數據

public class MainActivity extends Activity {
    private EditText et_input;
    private ImageView downArrow;

    /**
     * 裝數據的集合
     */
    private ArrayList<String> msgList;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        et_input = (EditText) findViewById(R.id.et_input);
        downArrow = (ImageView) findViewById(R.id.dowan_arrow);
        //准備數據
        msgList = new ArrayList<String>();
        for(int i=0;i<30;i++){
            msgList.add("aaaaaaaaaa"+i);
        }
    }
}

　　　　

　　4_設置向下箭頭點擊事件並實例化popupwindow&TODO簡介



downArrow.setOnClickListener(this);

//浮懸的窗體
    private PopupWindow  popupWindow;
    @Override
    public void onClick(View v) {
        switch (v.getId()) {
        case R.id.dowan_arrow:
            if(popupWindow == null){
                popupWindow = new PopupWindow(this);
                //設置高和寬
                popupWindow.setWidth(et_input.getWidth());
                popupWindow.setHeight(200);
                //設置窗體的內容
                //TODO ListView 還沒有初始化
                popupWindow.setContentView(listView);

            }
            popupWindow.showAsDropDown(et_input, 0, 0);

            break;

        default:
            break;
        }

　　　　

　　5_實例化ListView並且設置適配器


　　　　　　在onCreate方法中實例化ListView

//實例化ListView
listView = new ListView(this);
listView.setAdapter(new MyAdapter());

　　　　　　自定義適配器

class MyAdapter extends BaseAdapter{

        @Override
        public int getCount() {
            return msgList.size();
        }
        @Override
        public View getView(final int position, View convertView, ViewGroup parent) {
            View view;
            ViewHolder holder;
            if(convertView != null){
                view = convertView;
                holder = (ViewHolder) view.getTag();
            }else{
                view =  View.inflate(MainActivity.this, R.layout.list_popupwindow_item, null);
                holder = new ViewHolder();
                holder.iv_user = (ImageView) view.findViewById(R.id.iv_user);
                holder.tv_tilte = (TextView) view.findViewById(R.id.tv_tilte);
                holder.iv_delete = (ImageView) view.findViewById(R.id.iv_delete);
                view.setTag(holder);
            }
            holder.tv_tilte.setText(msgList.get(position));
            holder.iv_delete.setOnClickListener(new OnClickListener() {

                @Override
                public void onClick(View v) {
                    //1.把點擊的條在列表中移除
                    msgList.remove(position);
                    //2.更新數據
                    notifyDataSetChanged();
                }
            });
            return view;
        }
        @Override
        public Object getItem(int position) {
            return null;
        }

        @Override
        public long getItemId(int position) {
            // TODO Auto-generated method stub
            return 0;
        }

    }

    class ViewHolder{
        ImageView iv_user;
        TextView tv_tilte;
        ImageView iv_delete;
    }

　　　　　　每條布局文件代碼list_popupwindow_item.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="55dip"
    android:gravity="center_vertical"
    android:padding="15dip" >

    <ImageView
        android:id="@+id/iv_user"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/user"
        android:padding="5dp" />

    <TextView
        android:id="@+id/tv_tilte"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:text="aaaaaaaaa1" />

    <ImageView
        android:id="@+id/iv_delete"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentRight="true"
        android:background="@drawable/delete"
        android:padding="5dp" />

</RelativeLayout>

　　　　　　演示運行看看效果

　　6_ListView在低版本2.3的適配並且解決各個問題

　　　　　　設置輸入框的寬為200dip

<EditText
        android:id="@+id/et_input"
        android:paddingRight="40dip"
        android:layout_marginTop="20dip"
        android:layout_centerHorizontal="true"
        android:layout_width="200dip"
        android:layout_height="wrap_content"
        android:text="@string/hello_world" />

　　　　　　解決按下變白的問題：　　　　

listView = new ListView(this);
listView.setBackgroundResource(R.drawable.listview_background);
listView.setAdapter(new MyAdapter());

　　　　　　解決點擊popupwindow外部，無法消掉問題

popupWindow.setOutsideTouchable(true);

　　　　　　設置選擇某一條，並且顯示在輸入框中

listView.setOnItemClickListener(new OnItemClickListener() {

            @Override
            public void onItemClick(AdapterView<?> parent, View view,
                    int position, long id) {
                et_input.setText(msgList.get(position));

            }
        });

　　　　　　注意需要設置popupwindow的焦點才起作用

popupWindow.setFocusable(true);

　　　　　　在setOnItemClickListener方法中消掉對話框

popupWindow.dismiss();

@Override
    public void onClick(View v) {
        switch (v.getId()) {
        case R.id.iv_down_arrow://點擊向下箭頭
            if(window == null){
                window = new PopupWindow(this);

//                window.setBackgroundDrawable(new ColorDrawable(color.transparent));
                window.setWidth(et_input.getWidth());
                window.setHeight(200);

                //TODO 設置popupWindow的內容
                window.setContentView(contentView);

//                window.setOutsideTouchable(true);
                //不一定要背景，主要是setFocusable要先執行，showAsDropDown後執行
                window.setFocusable(true);
            }
            window.showAsDropDown(et_input, 0, 0);
            break;

        default:
            break;
        }

    }

5.自定義開關按鈕

　　1_自定義點擊開關按鈕

　　　　　　繼承已有View實現自定義View

　　　　　　通過對android原生控件的研究，可以發現android中的控件都是繼承view類，如textView、ImageView等,通過重寫相關的方法來實現新的效果，通過這個我們得到兩點:
　　　　　　我們可以在已有控件的基礎上，通過重寫相關方法來實現我們的需求。
　　　　　　繼承view類或viewgroup類,來創建我們所需要的控件。一般來講,通過繼承已有的控件,來自定義控件要簡單一點。
　　　　　　
　　　　　　

　　　　　　

　　　　1_創建工程：

　　　　　　開關按鈕，包名：com.itheima.togglebutton，並把圖片拷貝到工程中

　　　　2_自定義類MyToggleButton繼承自View

實現三個構造方法
/**
 * 自定按鈕
 * @author afu
 */
public class MyToggleButton extends View {

    // 增加一個默認顯示樣式時候使用
    public MyToggleButton(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
    }

    // 在布局文件中聲明view的時候，該方法有系統調用
    public MyToggleButton(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    // 在代碼中new實例化時調用
    public MyToggleButton(Context context) {
        super(context);
    }

}



在布局文件中使用

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

<com.itheima.togglebutton.MyToggleButton
  android:layout_centerHorizontal="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

</RelativeLayout>





　　　　3_一個View從創建到顯示屏幕的步驟

　　　　　　1.執行view構造方法，創建對象

　　　　　　2.測量view大小
          　　　　onMeasure(int,int);來完成測量動作
   　　　　　3.指定view的位置,子View只有建議權，父View才有決定權；
     　　　　　 onLayout(boolean,int,int,int ,int);
      　　　　　這個方法一般用不著，如果自定義繼承ViewGoup才用到
   　　　　　4.繪制view的內容
    　　　　　　onDraw(canvas);

　　　　4_畫個矩形背景和圓形

package com.bokeyuan.togglebutton;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.view.View;

/**
 * 自定按鈕
 * @author m
 */
public class MyToggleButton extends View {

    /**
     * 一個View從創建到顯示屏幕上的主要步驟：
     * 1.執行view構造方法，創建對象
     * 2.測量view大小
     *  onMeasure(int,int);來完成測量動作
     * 3.指定view的位置,子View只有建議權，父View才有決定權；
     * onLayout(boolean,int,int,int ,int);
     * 這個方法一般用不著，如果自定義ViewGoup才用到
     * 4.繪制view的內容
     * onDraw(canvas);
     *
     */

    private Paint paint;

    /**
     * 測量
     */
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
//        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        //設置當前view的測量大小
        setMeasuredDimension(100, 100);
    }
    /**
     * 繪制
     */
    @Override
    protected void onDraw(Canvas canvas) {
//        super.onDraw(canvas);
        //繪制顏色，可以理解成背景顏色
        canvas.drawColor(Color.RED);
        //繪制圓形
        canvas.drawCircle(50, 50, 20, paint);
    }

    private void init(Context context) {
        paint = new Paint();
        paint.setColor(Color.GREEN);
        //設置抗鋸齒，讓邊緣圓滑，一般都會設置
        paint.setAntiAlias(true);

    }
    // 增加一個默認顯示樣式時候使用
    public MyToggleButton(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
        init(context);
    }

    // 在布局文件中聲明view的時候，該方法有系統調用
    public MyToggleButton(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context);
    }

    // 在代碼中new實例化時調用
    public MyToggleButton(Context context) {
        super(context);
        init(context);
    }
}

　　　　5_畫按鈕背景

package com.bokeyuan.togglebutton;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.view.View;
import android.widget.ImageView;

/**
 * 自定按鈕
 * @author m
 */
public class MyToggleButton extends View {

    /**
     * 一個View從創建到顯示屏幕上的主要步驟：
     * 1.執行view構造方法，創建對象
     * 2.測量view大小
     *  onMeasure(int,int);來完成測量動作
     * 3.指定view的位置,子View只有建議權，父View才有決定權；
     * onLayout(boolean,int,int,int ,int);
     * 這個方法一般用不著，如果自定義ViewGoup才用到
     * 4.繪制view的內容
     * onDraw(canvas);
     *
     */

    private Paint paint;
    private Bitmap backGroundBitmap;
    private Bitmap slideBitmap;
    private Context context;

    /**
     * 測量
     */
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
//        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        //設置當前view的測量大小
        setMeasuredDimension(backGroundBitmap.getWidth(), backGroundBitmap.getHeight());
    }
    /**
     * 繪制
     */
    @Override
    protected void onDraw(Canvas canvas) {
//        super.onDraw(canvas);
        //繪制顏色，可以理解成背景顏色
//        canvas.drawColor(Color.RED);
        //繪制圓形
//        canvas.drawCircle(50, 50, 20, paint);
        canvas.drawBitmap(backGroundBitmap, 0, 0, paint);
    }

    private void init(Context context) {
        this.context = context;
        paint = new Paint();
        paint.setColor(Color.GREEN);
        //設置抗鋸齒，讓邊緣圓滑，一般都會設置
        paint.setAntiAlias(true);

        //初始化圖片-從資源文件中解析成Bitmap對象
        slideBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.slide_button);
        backGroundBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.switch_background);

    }
    // 增加一個默認顯示樣式時候使用
    public MyToggleButton(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
        init(context);
    }

    // 在布局文件中聲明view的時候，該方法有系統調用
    public MyToggleButton(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context);
    }

    // 在代碼中new實例化時調用
    public MyToggleButton(Context context) {
        super(context);
        init(context);
    }


}

　　　　6_畫滑動按鈕

canvas.drawBitmap(slideBitmap, 45, 0, paint);

　　　　　分別設置0和30運行看看效果

　　　　7_點擊時改變按鈕狀態

package com.bokeyuan.togglebutton;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.view.View;
import android.widget.ImageView;

/**
 * 自定按鈕
 * @author m
 */
public class MyToggleButton extends View implements  View.OnClickListener {

    /**
     * 一個View從創建到顯示屏幕上的主要步驟：
     * 1.執行view構造方法，創建對象
     * 2.測量view大小
     *  onMeasure(int,int);來完成測量動作
     * 3.指定view的位置,子View只有建議權，父View才有決定權；
     * onLayout(boolean,int,int,int ,int);
     * 這個方法一般用不著，如果自定義ViewGoup才用到
     * 4.繪制view的內容
     * onDraw(canvas);
     *
     */

    private Paint paint;
    private Bitmap backGroundBitmap;
    private Bitmap slideBitmap;
    private Context context;
    /**
     * 距離左邊的距離
     */
    private float slideLeft;
    /**
     * 判斷當前開關狀態
     * true為開
     * false為關
     */
    private boolean curStata = false;

    /**
     * 測量
     */
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
//        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        //設置當前view的測量大小
        setMeasuredDimension(backGroundBitmap.getWidth(), backGroundBitmap.getHeight());
    }
    /**
     * 繪制
     */
    @Override
    protected void onDraw(Canvas canvas) {
//        super.onDraw(canvas);
        //繪制顏色，可以理解成背景顏色
//        canvas.drawColor(Color.RED);
        //繪制圓形
//        canvas.drawCircle(50, 50, 20, paint);
        canvas.drawBitmap(backGroundBitmap, 0, 0, paint);
        //繪制滑動按鈕
        canvas.drawBitmap(slideBitmap, slideLeft, 0, paint);
    }

    private void init(Context context) {
        this.context = context;
        paint = new Paint();
        paint.setColor(Color.GREEN);
        //設置抗鋸齒，讓邊緣圓滑，一般都會設置
        paint.setAntiAlias(true);

        //初始化圖片-從資源文件中解析成Bitmap對象
        slideBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.slide_button);-
        backGroundBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.switch_background);

        setOnClickListener( MyToggleButton.this);

    }
    // 增加一個默認顯示樣式時候使用
    public MyToggleButton(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
        init(context);
    }

    // 在布局文件中聲明view的時候，該方法有系統調用
    public MyToggleButton(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context);
    }

    // 在代碼中new實例化時調用
    public MyToggleButton(Context context) {
        super(context);
        init(context);
    }

    @Override
    public void onClick(View v) {
        curStata = !curStata;
        flushState();

    }
    /**
     * 刷新狀態
     */
    private void flushState() {
        //設置距離左邊的距離
        if(curStata){
            slideLeft = backGroundBitmap.getWidth()-slideBitmap.getWidth();
        }else{
            slideLeft = 0;
        }

        /**
         * 刷新View,會導致當前View的onDraw方法執行
         */
        invalidate();
    }
}

　　2_自定義滑動開關按鈕

　　　　1_實現滑動效果

   　　　　　　 實現思想，參照手機衛士中的拖動的原理

 /**
     * 第一次按下的x坐標
     */
    int startX = 0;


    @Override
    public boolean onTouchEvent(MotionEvent event) {
        super.onTouchEvent(event);
        switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN://按下
            //1.記錄第一次按下坐標
            startX = (int) event.getRawX();

            break;
        case MotionEvent.ACTION_MOVE://滑動
            //2.來到新的坐標
            int newX = (int) event.getRawX();
            //3.計算偏移量
            int dX = newX - startX;
            slideLeft += dX;
            //4.更新UI-onDraw方法即可--invalidate();
            invalidate();
            //5.重新記錄坐標
            startX = (int) event.getRawX();
            break;
        case MotionEvent.ACTION_UP://離開

            break;

        default:
            break;
        }

        return true;
    }

　　　　2_取消點擊事件，屏蔽非法滑動

public class MyToggleButton extends View implements OnClickListener {

    private Paint paint;

    /**
     * 一個View從創建到顯示到屏幕過程中的步驟： 1.執行View的構造方法，實例化；通常在構造方法裡面加載資源 2.測量view對象
     * onMeasure(int,int) 3.指定View的位置 - 一般的View用不到，自定義包括其他View進來這樣的控才用到
     * onLayout(boolean,int,int,int,int) 4.繪制View對象 onDraw(canvas)
     *
     */

    private Bitmap backgroundBitmap;
    private Bitmap slideBitmap;

    /**
     * 滑動圖片，距離左邊的距離
     */
    private float slideLeft;
    /**
     * 按鈕的狀態 false為關閉 true為開
     */
    private boolean curState = false;

    // 測量
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        // super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        // 設置測量值
        setMeasuredDimension(backgroundBitmap.getWidth(),
                backgroundBitmap.getHeight());
    }

    // 繪制
    @Override
    protected void onDraw(Canvas canvas) {
        // super.onDraw(canvas);
        // canvas.drawColor(Color.GREEN);
        // canvas.drawCircle(50, 50, 20, paint);
        canvas.drawBitmap(backgroundBitmap, 0, 0, paint);
        canvas.drawBitmap(slideBitmap, slideLeft, 0, paint);
    }
    /**
     * 第一次按下的x坐標
     */
    int startX = 0;
    int maxLeft;


    @Override
    public boolean onTouchEvent(MotionEvent event) {
        super.onTouchEvent(event);
        switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN://按下
            //1.記錄第一次按下坐標
            startX = (int) event.getRawX();

            break;
        case MotionEvent.ACTION_MOVE://滑動
            //2.來到新的坐標
            int newX = (int) event.getRawX();
            //3.計算偏移量
            int dX = newX - startX;
            slideLeft += dX;
            //4.更新UI-onDraw方法即可--invalidate();
            flushView();
            //5.重新記錄坐標
            startX = (int) event.getRawX();
            break;
        case MotionEvent.ACTION_UP://離開

            break;

        default:
            break;
        }

        return true;
    }

  // 刷新View的狀態，並且糾正非法滑動
    private void flushView() {
        if(slideLeft < 0){
            slideLeft = 0;
        }

        if(slideLeft > maxLeft){
            slideLeft = maxLeft;
        }
        //屏蔽非法滑動
        invalidate();
    }

    private void init(Context context) {
        paint = new Paint();
        paint.setColor(Color.RED);
        // 設置抗鋸齒-使其變得光滑
        paint.setAntiAlias(true);
        // 加載資源圖片
        backgroundBitmap = BitmapFactory.decodeResource(getResources(),
                R.drawable.switch_background);
        slideBitmap = BitmapFactory.decodeResource(getResources(),
                R.drawable.slide_button);

        //滑動圖片距離左邊的距離
        maxLeft = backgroundBitmap.getWidth()-slideBitmap.getWidth();

        // 設置點擊事件
//        setOnClickListener(this);
    }

    // 一般會在代碼中實例化
    public MyToggleButton(Context context) {
        super(context);
        init(context);
    }

    // 帶有兩個參數的構造方法，在布局文件中使用的時候，就會回調
    public MyToggleButton(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context);
    }

    // 我們需要設置默認的樣式風格的時候
    public MyToggleButton(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
        init(context);
    }

    @Override
    public void onClick(View v) {
        curState = !curState;

        flushState();
    }

    // 刷新View的狀態
    private void flushState() {
        if (curState) {

            slideLeft = maxLeft;
        } else {
            slideLeft = 0;
        }
        flushView();
    }
}



　　　　3_處理滑動到一小半時時不好看的問題

　　　　　　先畫圖分析

　　　　　　
　　　　　　代碼如下：

@Override
    public boolean onTouchEvent(MotionEvent event) {
        super.onTouchEvent(event);
        switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN://按下
            //1.記錄第一次按下坐標
            startX = (int) event.getRawX();

            break;
        case MotionEvent.ACTION_MOVE://滑動
            //2.來到新的坐標
            int newX = (int) event.getRawX();
            //3.計算偏移量
            int dX = newX - startX;
            slideLeft += dX;
            //4.更新UI-onDraw方法即可--invalidate();
            flushView();
            //5.重新記錄坐標
            startX = (int) event.getRawX();
            break;
        case MotionEvent.ACTION_UP://離開
            /**
             *  當UP事件發生的時候，由按鈕的左邊距離(btn_left)確定View的狀態；
                當btn_left >= maxLeft/2 設置為開狀態
                當btn_left < maxLeft/2  設置為 關閉狀態
             */

            if(slideLeft >= maxLeft/2){
                curState = true;
            }else{
                curState = false;
            }
            flushState();
            break;

        default:
            break;
        }

        return true;
    }

　　　　　　恢復點擊事件
　　　　　　演示會有bug

　　3_ 解決點擊事件和滑動事件導致的bug

public class MyToggleButton extends View implements OnClickListener {

    private Paint paint;

    /**
     * 一個View從創建到顯示到屏幕過程中的步驟： 1.執行View的構造方法，實例化；通常在構造方法裡面加載資源 2.測量view對象
     * onMeasure(int,int) 3.指定View的位置 - 一般的View用不到，自定義包括其他View進來這樣的控才用到
     * onLayout(boolean,int,int,int,int) 4.繪制View對象 onDraw(canvas)
     *
     */

    private Bitmap backgroundBitmap;
    private Bitmap slideBitmap;

    /**
     * 滑動圖片，距離左邊的距離
     */
    private float slideLeft;
    /**
     * 按鈕的狀態 false為關閉 true為開
     */
    private boolean curState = false;

    // 測量
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        // super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        // 設置測量值
        setMeasuredDimension(backgroundBitmap.getWidth(),
                backgroundBitmap.getHeight());
    }

    // 繪制
    @Override
    protected void onDraw(Canvas canvas) {
        // super.onDraw(canvas);
        // canvas.drawColor(Color.GREEN);
        // canvas.drawCircle(50, 50, 20, paint);
        canvas.drawBitmap(backgroundBitmap, 0, 0, paint);
        canvas.drawBitmap(slideBitmap, slideLeft, 0, paint);
    }
    /**
     * 第一次按下的x坐標
     */
    int startX = 0;
    /**
     * 最初的歷史位置
     */
    int lastX = 0;
    /**
     * 滑動按鈕距離左邊的最大距離
     */
    int maxLeft;
    /**
     * 點擊事件是否可用
     * true 可用
     * false 不可用
     */
    boolean isClickEnable = true;


    @Override
    public boolean onTouchEvent(MotionEvent event) {
        super.onTouchEvent(event);
        switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN://按下
            //1.記錄第一次按下坐標
            lastX = startX = (int) event.getRawX();
            isClickEnable = true;
            break;
        case MotionEvent.ACTION_MOVE://滑動
            //2.來到新的坐標
            int newX = (int) event.getRawX();
            //3.計算偏移量
            int dX = newX - startX;
            slideLeft += dX;
            //4.更新UI-onDraw方法即可--invalidate();
            if(Math.abs(event.getRawX()-lastX)>5){
                isClickEnable = false;
            }
            flushView();
            //5.重新記錄坐標
            startX = (int) event.getRawX();
            break;
        case MotionEvent.ACTION_UP://離開

            if(!isClickEnable){
                /**
                 *  當UP事件發生的時候，由按鈕的左邊距離(btn_left)確定View的狀態；
                    當btn_left >= maxLeft/2 設置為開狀態
                    當btn_left < maxLeft/2  設置為 關閉狀態
                 */

                if(slideLeft >= maxLeft/2){
                    curState = true;
                }else{
                    curState = false;
                }
                flushState();
            }

            break;

        default:
            break;
        }

        return true;
    }

  // 刷新View的狀態，並且糾正非法滑動
    private void flushView() {
        if(slideLeft < 0){
            slideLeft = 0;
        }

        if(slideLeft > maxLeft){
            slideLeft = maxLeft;
        }
        //屏蔽非法滑動
        invalidate();
    }

    private void init(Context context) {
        paint = new Paint();
        paint.setColor(Color.RED);
        // 設置抗鋸齒-使其變得光滑
        paint.setAntiAlias(true);
        // 加載資源圖片
        backgroundBitmap = BitmapFactory.decodeResource(getResources(),
                R.drawable.switch_background);
        slideBitmap = BitmapFactory.decodeResource(getResources(),
                R.drawable.slide_button);

        //滑動圖片距離左邊的距離
        maxLeft = backgroundBitmap.getWidth()-slideBitmap.getWidth();

        // 設置點擊事件
        setOnClickListener(this);
    }

    // 一般會在代碼中實例化
    public MyToggleButton(Context context) {
        super(context);
        init(context);
    }

    // 帶有兩個參數的構造方法，在布局文件中使用的時候，就會回調
    public MyToggleButton(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context);
    }

    // 我們需要設置默認的樣式風格的時候
    public MyToggleButton(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
        init(context);
    }

    @Override
    public void onClick(View v) {
        if(isClickEnable){
            curState = !curState;

            flushState();
        }

    }

    // 刷新View的狀態
    private void flushState() {
        if (curState) {

            slideLeft = maxLeft;
        } else {
            slideLeft = 0;
        }
        flushView();
    }
}



  1. 上一頁:
  2. 下一頁:
關於android開發
開發入門初級開發中級開發高級開發關於android開發
相關文章
熱門文章
setOnLongClickListener中return值，onlongclicklistener Android官方文檔之Introduction 安卓系統設置選項的框架。，安卓系統設置框架 【android 開 發 】，android Android activity的啟動模式 QQ空間實現（二）—— 分享功能 / 彈出PopupWindow，qqpopupwindow
ListView之多種類型Item，listviewitem

ListView之多種類型Item，listviewitem一、概述 一
《Android源碼設計模式解析與實戰》讀書筆記（二十六）

《Android源碼設計模式解析與實戰》讀書筆記（二十六） 第二十六章、
仿天天動聽5應用項目源碼，項目源碼

仿天天動聽5應用項目源碼，項目源碼這是一個高仿天天動聽5的android
安卓開源項目周報0208，安卓開源項目0208

安卓開源項目周報0208，安卓開源項目0208  由OpenD
閱讀排行版
Copyright © Android教程網 All Rights Reserved
