最詳細的 Android NavigationDrawer 開發實踐總結

編輯：Android資訊

繼前面寫的兩篇文章之後（ 有問題歡迎反饋哦 ）：

Android開發：Translucent System Bar 的最佳實踐
Android開發：最詳細的 Toolbar 開發實踐總結

接著來寫寫Android系統UI新特性，本文是我對最近開發過程中應用 NavigationDrawer 特性的詳細總結。本文涉及到的所有代碼實現細節，會在文末附上源碼地址。有問題歡迎在下方留言討論。

NavigationDrawer 簡介

NavigationDrawer是 Google 在 Material Design 中推出的一種側滑導航欄設計風格。說起來可能很抽象，我們直接來看看 網易雲音樂 的側滑導航欄效果

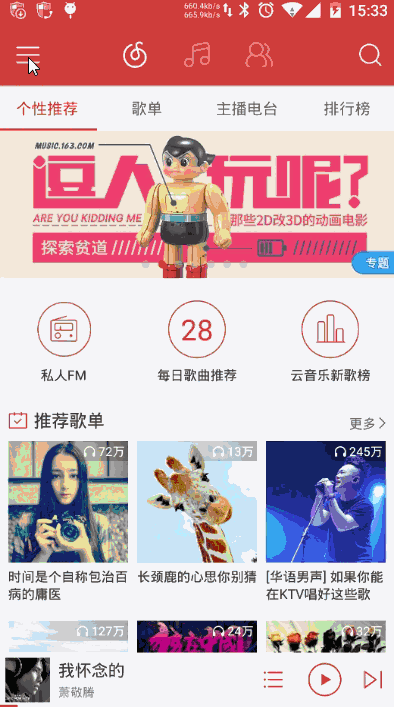

網易雲音樂側滑導航欄效果

Google 為了支持這樣的導航效果，推出一個新控件 —— DrawerLayout 。而在 DrawerLayout 沒誕生之前，需求中需要實現側滑導航效果時，我們必然會選擇去選擇一些成熟的第三方開源庫（如最有名的 SlidingMenu ）來完成開發。效果上，普遍都像手Q 那樣：

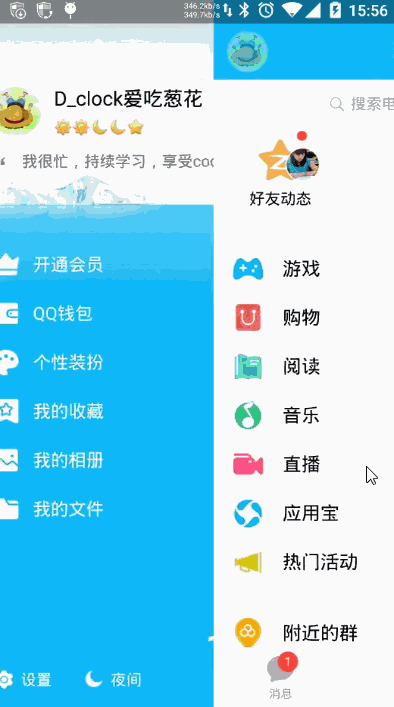

手Q的SlidingMenu實現側滑效果

在對比過 DrawerLayout 和 SlidingMenu 的實現效果後，基於以下的幾點，我認為完全可以在開發中使用 DrawerLayout 取代以前的 SlidingMenu ：

從動畫效果上看，你會發現兩者僅僅是在移動的效果上有些差別外，其他地方並沒有太大的差異
在交互效果上，我認為這兩者都差不多的，就算你把 網易雲音樂 的效果套到了手Q 上，也不會影響到用戶的交互
DrawerLayout 用起來比 SlidingMenu 更簡單，代碼量更少(往下看就知道了)
DrawerLayout 是向下兼容的，所以不會存在低版本兼容性問題
Google 親兒子，沒理由不支持啊！！！！！！

到這裡，要是你還沒有引入 DrawerLayout 開發的沖動，請繼續聽我為你好好安利一番。

初識 DrawerLayout

一般情況下，在 DrawerLayout 布局下只會存在兩個子布局，一個 內容布局 和一個 側滑菜單布局 ，這兩個布局關鍵在於 android:layout_gravity 屬性的設置。如果你想把其中一個子布局設置成為左側滑菜單，只需要設置 android:layout_gravity=”start” 即可（也可以是 left，右側滑則為 end 或 right ），而沒有設置的布局則自然成為 內容布局 。那麼，使用 DrawerLayout 到底有多簡單呢，我們先直接看看下面的布局文件

layout/activity_simple_drawer.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.v4.widget.DrawerLayout
        android:id="@+id/simple_navigation_drawer"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <!--內容視圖-->
        <include
            android:id="@+id/tv_content"
            layout="@layout/drawer_content_layout"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />

        <!--左側滑菜單欄-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="start" />

        <!--右側滑菜單欄-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="end" />
    </android.support.v4.widget.DrawerLayout>

</RelativeLayout>

到此，你在 Activity 裡面什麼都不用做，就已經完成了下面側滑效果的實現了，簡單到害怕有木有。

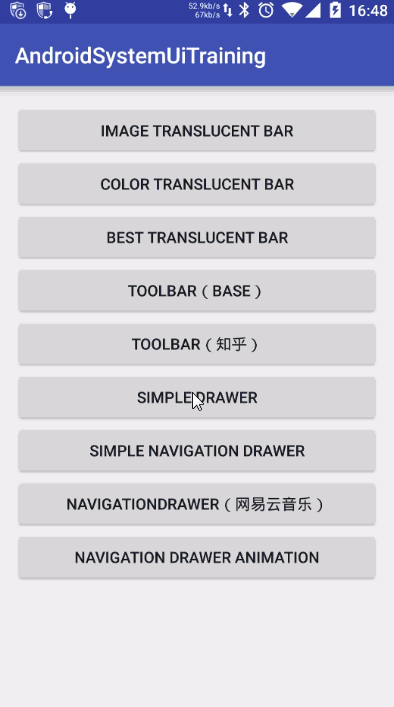

最簡單的側滑效果實現

在欣賞著 DrawerLayout 簡單方便的同時，Google 也為我們提供了 DrawerLayout 很多常用的API，其中包括：打開或關閉側滑欄、控制側滑欄的方向、設置滑動時漸變的陰影顏色和監聽滑動事件等。

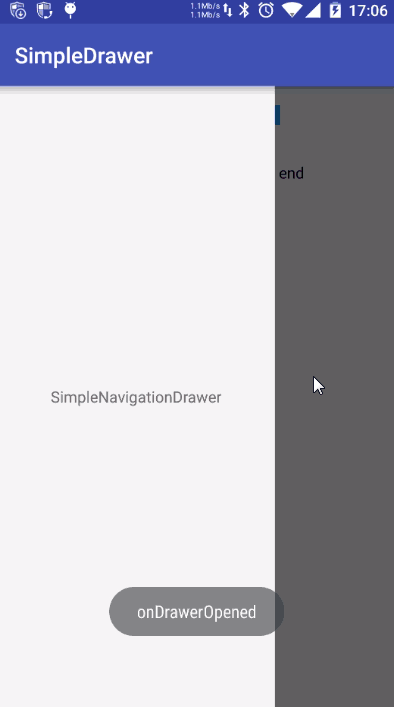

SimpleDrawerActivity運行效果

具體詳細代碼請參加工程中的 SimpleDrawerActivity，此處就不貼代碼了。還有一處 DrawerLayout 使用的小細節需要溫馨提醒一下，有一次，我手誤把 DrawerLayout 的 android:layout_width 設置成 wrap_content ，就出現下面的異常了

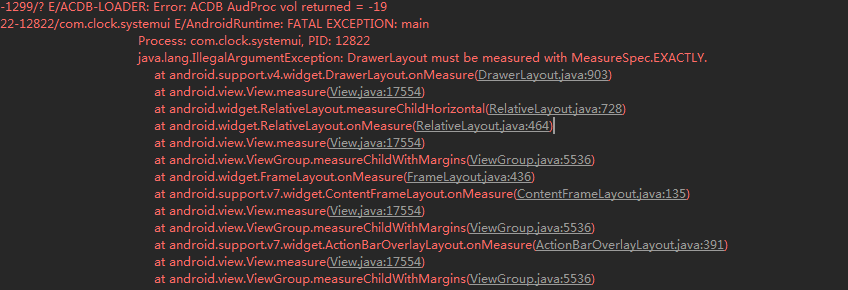

DrawerLayout的wrap_content錯誤

遇到過相同情況的童鞋，只需要把 android:layout_width 設置成 match_parent 即可。

再識 NavigationView

在 Google 推出 NavigationDrawer 設計中， NavigationView 和 DrawerLayout 是官方推薦的最佳組合。在使用 NavigationView 前，因為它是在 Material Design 的兼容包中，所以需要先在 build.gradle 中引入

compile 'com.android.support:design:23.1.1'

這裡因為我工程配置的 compileSdkVersion 是 23 ，所以需要引入 com.android.support:design：23.x.x 的版本。需要吐槽的是，這裡如果你引入了 com.android.support:design：23.1.0 ，工程運行後 NavigationView 會報一個 android.view.InflateException：xxxxxx 的錯誤（又是一個大坑）。

接下來簡單的介紹一下 NavigationView 的使用，我們繼續看看幾個相關布局文件 layout/activity_simple_navigation_drawer.xml 、 layout/navigation_drawer_header.xml 、 menu/navigation_drawer_menu.xml 和實現效果：

layout/activity_simple_navigation_drawer.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="NavigationDrawerContent" />
    </LinearLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/navigation_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:headerLayout="@layout/navigation_drawer_header"
        app:menu="@menu/navigation_drawer_menu" />

</android.support.v4.widget.DrawerLayout>

layout/navigation_drawer_header.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="250dp"
    android:background="@color/color_512da8">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:layout_alignParentLeft="true"
        android:layout_margin="10dp"
        android:text="HeaderLayout"
        android:textColor="@android:color/white"
        android:textSize="18sp" />
</RelativeLayout>

menu/navigation_drawer_menu.xml

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <group android:checkableBehavior="single">
        <item
            android:id="@+id/item_green"
            android:icon="@mipmap/green"
            android:title="Green" />
        <item
            android:id="@+id/item_blue"
            android:icon="@mipmap/blue"
            android:title="Blue" />
        <item
            android:id="@+id/item_pink"
            android:icon="@mipmap/pink"
            android:title="Pink" />
    </group>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_01"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem01" />
            <item
                android:id="@+id/subitem_02"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem02" />
            <item
                android:id="@+id/subitem_03"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem03" />
        </menu>
    </item>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_04"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem04" />
            <item
                android:id="@+id/subitem_05"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem05" />
            <item
                android:id="@+id/subitem_06"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem06" />
        </menu>
    </item>
</menu>

最終得到下面的效果

activity_simple_navigation_drawer.xml實現效果

總的來說， NavigationView 比較關鍵的屬性就只有 app:headerLayout 和 app:menu ，它們分別對應效果圖中頂部的 紫色區域（layout/navigation_drawer_header.xml） 和下方的 填充菜單項(menu/navigation_drawer_menu.xml) 。其實是用起來也和 DrawerLayout 一樣，非常簡單。

不實用的 NavigationView

其實談到 NavigationView，個人認為它設計並不實用，而且是比較呆板的。最直接的一點是，它的菜單圖標

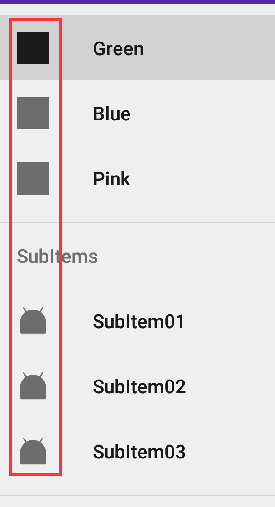

NavigationView默認圖標顏色

第一次運行代碼的時候，把我五顏六色的圖標居然跑出來這效果，差點沒一口水噴在屏幕上。好在代碼中可以調用下面這個API

    mNavigationView.setItemIconTintList(null);//設置菜單圖標恢復本來的顏色

還原菜單圖標廬山真面目。（著實看不懂 Google 的設計了…）

其次，是關於菜單相中圖標大小和文字間距之類的設置，從 Google 的設計文檔來看，

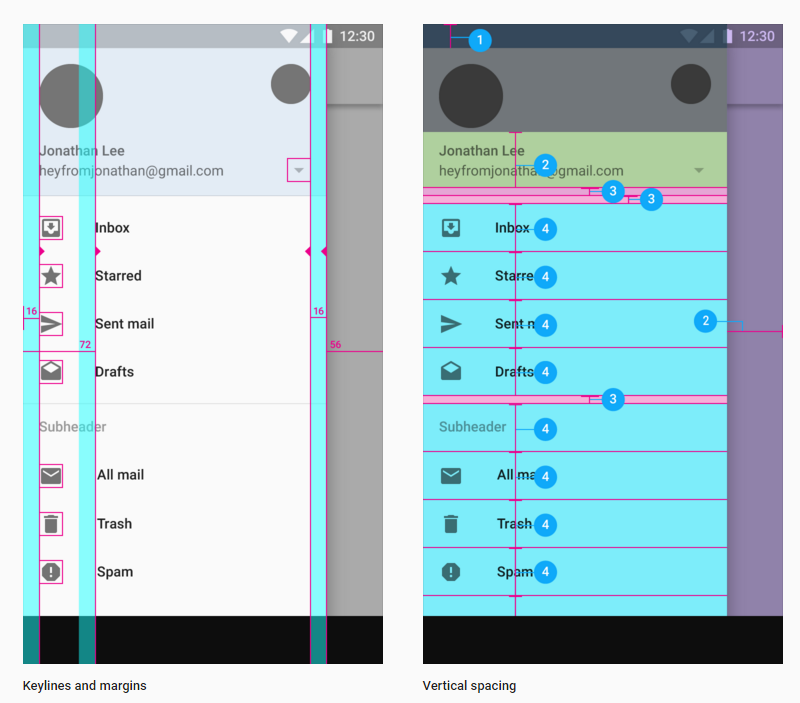

NavigationView設計

NavigationView 基本已經規定設置好了大小距離，留給我們可以改動的空間並不多。如果你想調整一下菜單的布局寬高之類的，基本是不可能的了（即使可能，也估計非常蛋疼）。所以，目前我基本還沒見過國內哪個 app 是直接使用了 NavigationView 來做導航（如果有的話，歡迎告知一下）。

以上關於 NavigationView 不實用，僅是本人的一些看法，如果你有不同看法，歡迎留言討論。為了加深一下 NavigationDrawer 設計的實踐，下面來大致的模仿實現網易雲音樂的導航效果。

仿網易雲音樂的 NavigationDrawer 實現

先來看看網易雲音樂的效果

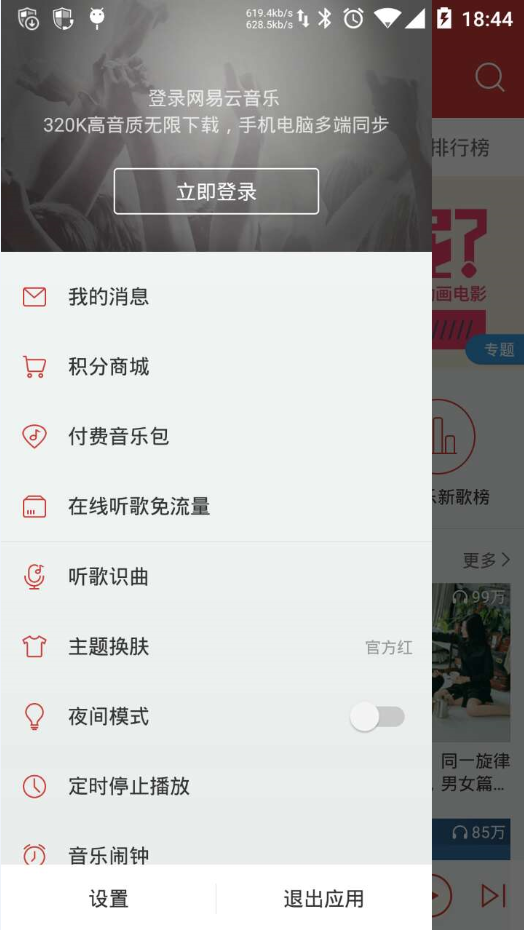

雲音樂導航菜單

主要就是一個線性布局的菜單並結合了 Translucent System Bar 的特性（還不知道的童鞋請看我前面寫的文章哈），下面就直接看看大致實現的布局文件 :

layout/activity_cloud_music.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/color_cd3e3a">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:fitsSystemWindows="true"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="65dp"
            android:background="@color/color_cd3e3a"
            android:gravity="center"
            android:text="網易雲音樂"
            android:textColor="@android:color/white"
            android:textSize="18sp" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:background="@android:color/white"
            android:orientation="vertical">

        </LinearLayout>
    </LinearLayout>

    <LinearLayout
        android:id="@+id/navigation_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:background="@android:color/white"
        android:fitsSystemWindows="true"
        android:orientation="vertical">

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="180dp"
            android:scaleType="centerCrop"
            android:src="@mipmap/topinfo_ban_bg" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:gravity="center_vertical"
            android:orientation="horizontal">

            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:layout_marginRight="10dp"
                android:src="@mipmap/topmenu_icn_msg" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="我的消息"
                android:textColor="@android:color/black"
                android:textSize="15sp" />
        </LinearLayout>

        ...
        ...
        ...

    </LinearLayout>
</android.support.v4.widget.DrawerLayout>

最終即可實現類似網易雲音樂的效果。

仿造網易雲音樂

彩蛋

彩蛋一：左上角的導航動畫效果實現

左上角的導航動畫

經常會看有些 app 的左上角有這些帶感的導航動畫，之前想要引入這種效果，都是來自第三方的開源代碼，諸如下面兩個比較有名的：

LDrawer
android-ui

而現在再也不需要了，Google 推出的 ActionBarDrawerToggle 也能實現這樣的效果了，具體查看我在 NavigationDrawerAnimationActivity 中的實現代碼

ActionBarDrawerToggle實現效果

如果你對上面這種動畫，效果不滿意，也可以考慮一下 material-menu 的另一種實現效果。

material-menu動畫效果

彩蛋二：比 NavigationView 更好的選擇

前面提到 NavigationView 的不實用性，如果你真的要實現 NavigationView那樣的效果，又渴望比較高的自由度。這個功能強大且自由度很高的開源庫 MaterialDrawer 應該是個很不錯的選擇。

MaterialDrawer 效果圖一

MaterialDrawer 效果圖二

總結

到此，對於 NavigationDrawer 的實踐總結基本結束。整體給我的感覺是，自從 Material Design 設計開始推出後，Google 推出的這些新控件使用起來更加簡單，這能讓我們更好的把精力放在編寫業務代碼上。很多以前需要借助第三方開源庫才能實現的效果，現在已經慢慢的不需要了。當然，我們依舊可以去深入的學習這些優秀開源代碼，沉澱到更多的干貨。這樣，小菜也就慢慢成為大牛了。

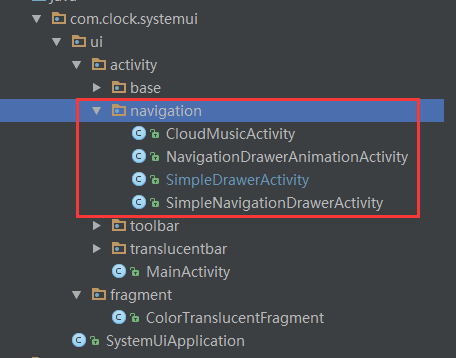

分享即美德，源代碼請看： https://github.com/D-clock/AndroidSystemUiTraining ，本篇的主要實現代碼如下紅圈所示

主要示例代碼
