Android Matrix源碼詳解

編輯：關於Android編程

Matrix的數學原理

在Android中，如果你用Matrix進行過圖像處理，那麼一定知道Matrix這個類。Android中的Matrix是一個3 x 3的矩陣，其內容如下：

Matrix的對圖像的處理可分為四類基本變換：

Translate 平移變換
Rotate 旋轉變換
Scale 縮放變換
Skew 錯切變換

從字面上理解，矩陣中的MSCALE用於處理縮放變換，MSKEW用於處理錯切變換，MTRANS用於處理平移變換，MPERSP用於處理透視變換。實際中當然不能完全按照字面上的說法去理解Matrix。同時，在Android的文檔中，未見到用Matrix進行透視變換的相關說明，所以本文也不討論這方面的問題。

針對每種變換，Android提供了pre、set和post三種操作方式。其中

set用於設置Matrix中的值。

pre是先乘，因為矩陣的乘法不滿足交換律，因此先乘、後乘必須要嚴格區分。先乘相當於矩陣運算中的右乘。

post是後乘，因為矩陣的乘法不滿足交換律，因此先乘、後乘必須要嚴格區分。後乘相當於矩陣運算中的左乘。

除平移變換(Translate)外，旋轉變換(Rotate)、縮放變換(Scale)和錯切變換(Skew)都可以圍繞一個中心點來進行，如果不指定，在默認情況下是圍繞(0, 0)來進行相應的變換的。

下面我們來看看四種變換的具體情形。由於所有的圖形都是有點組成，因此我們只需要考察一個點相關變換即可。

一、平移變換

假定有一個點的坐標是，將其移動到，再假定在x軸和y軸方向移動的大小分別為：

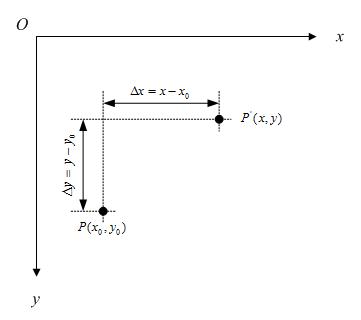

如下圖所示：

不難知道：

如果用矩陣來表示的話，就可以寫成：

二、旋轉變換

2.1 圍繞坐標原點旋轉：

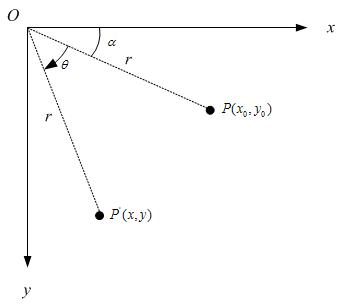

假定有一個點，相對坐標原點順時針旋轉後的情形，同時假定P點離坐標原點的距離為r，如下圖：

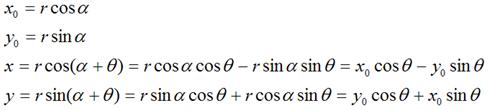

那麼，

如果用矩陣，就可以表示為：

2.2 圍繞某個點旋轉

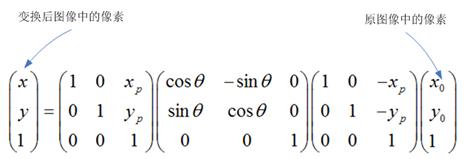

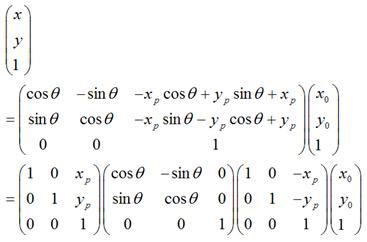

如果是圍繞某個點順時針旋轉，那麼可以用矩陣表示為：

可以化為：

很顯然，

1. 是將坐標原點移動到點後，的新坐標。

2. 是將上一步變換後的，圍繞新的坐標原點順時針旋轉。

經過上一步旋轉變換後，再將坐標原點移回到原來的坐標原點。

所以，圍繞某一點進行旋轉變換，可以分成3個步驟，即首先將坐標原點移至該點，然後圍繞新的坐標原點進行旋轉變換，再然後將坐標原點移回到原先的坐標原點。

三、縮放變換

理論上而言，一個點是不存在什麼縮放變換的，但考慮到所有圖像都是由點組成，因此，如果圖像在x軸和y軸方向分別放大k1和k2倍的話，那麼圖像中的所有點的x坐標和y坐標均會分別放大k1和k2倍，即

用矩陣表示就是：

縮放變換比較好理解，就不多說了。

四、錯切變換

錯切變換(skew)在數學上又稱為Shear mapping(可譯為“剪切變換”)或者Transvection(縮並)，它是一種比較特殊的線性變換。錯切變換的效果就是讓所有點的x坐標(或者y坐標)保持不變，而對應的y坐標(或者x坐標)則按比例發生平移，且平移的大小和該點到x軸(或y軸)的垂直距離成正比。錯切變換，屬於等面積變換，即一個形狀在錯切變換的前後，其面積是相等的。

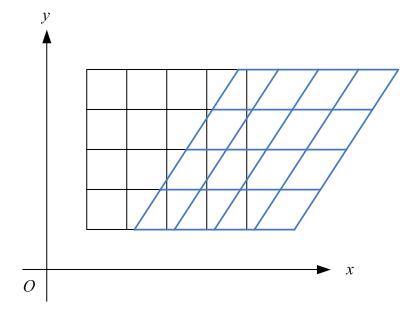

比如下圖，各點的y坐標保持不變，但其x坐標則按比例發生了平移。這種情況將水平錯切。

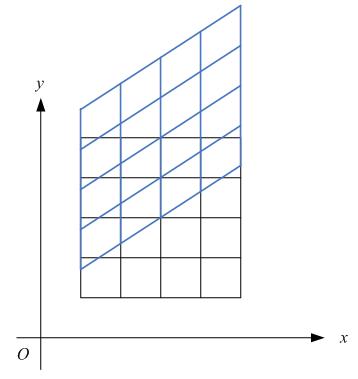

下圖各點的x坐標保持不變，但其y坐標則按比例發生了平移。這種情況叫垂直錯切。

假定一個點經過錯切變換後得到，對於水平錯切而言，應該有如下關系：

用矩陣表示就是：

擴展到3 x 3的矩陣就是下面這樣的形式：

同理，對於垂直錯切，可以有：

在數學上嚴格的錯切變換就是上面這樣的。在Android中除了有上面說到的情況外，還可以同時進行水平、垂直錯切，那麼形式上就是：

五、對稱變換

除了上面講到的4中基本變換外，事實上，我們還可以利用Matrix，進行對稱變換。所謂對稱變換，就是經過變化後的圖像和原圖像是關於某個對稱軸是對稱的。比如，某點經過對稱變換後得到，

如果對稱軸是x軸，難麼，

用矩陣表示就是：

如果對稱軸是y軸，那麼，

用矩陣表示就是：

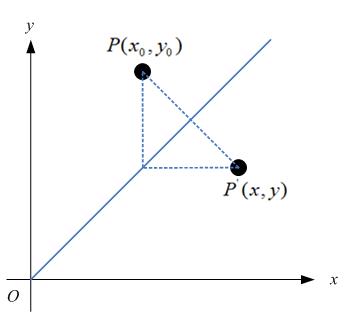

如果對稱軸是y = x，如圖：

那麼，

很容易可以解得：

用矩陣表示就是：

同樣的道理，如果對稱軸是y = -x，那麼用矩陣表示就是：

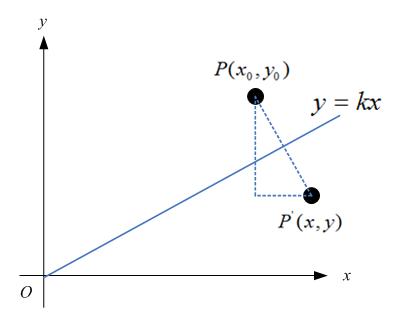

特殊地，如果對稱軸是y = kx，如下圖：

那麼，

很容易可解得：

用矩陣表示就是：

當k = 0時，即y = 0，也就是對稱軸為x軸的情況；當k趨於無窮大時，即x = 0，也就是對稱軸為y軸的情況；當k =1時，即y = x，也就是對稱軸為y = x的情況；當k = -1時，即y = -x，也就是對稱軸為y = -x的情況。不難驗證，這和我們前面說到的4中具體情況是相吻合的。

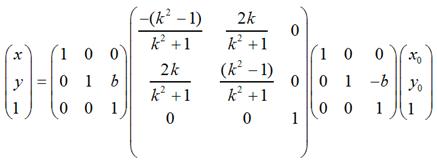

如果對稱軸是y = kx + b這樣的情況，只需要在上面的基礎上增加兩次平移變換即可，即先將坐標原點移動到(0, b)，然後做上面的關於y = kx的對稱變換，再然後將坐標原點移回到原來的坐標原點即可。用矩陣表示大致是這樣的：

需要特別注意：在實際編程中，我們知道屏幕的y坐標的正向和數學中y坐標的正向剛好是相反的，所以在數學上y = x和屏幕上的y = -x才是真正的同一個東西，反之亦然。也就是說，如果要使圖片在屏幕上看起來像按照數學意義上y = x對稱，那麼需使用這種轉換：

要使圖片在屏幕上看起來像按照數學意義上y = -x對稱，那麼需使用這種轉換：

關於對稱軸為y = kx 或y = kx + b的情況，同樣需要考慮這方面的問題。

第二部分代碼驗證

在第一部分中講到的各種圖像變換的驗證代碼如下，一共列出了10種情況。如果要驗證其中的某一種情況，只需將相應的代碼反注釋即可。試驗中用到的圖片：

其尺寸為162 x 251。

每種變換的結果，請見代碼之後的說明。

package compattesttransformmatrix;
import androidappActivity;
import androidcontentContext;
import androidgraphicsBitmap;
import androidgraphicsBitmapFactory;
import androidgraphicsCanvas;
import androidgraphicsMatrix;
import androidosBundle;
import androidutilLog;
import androidviewMotionEvent;
import androidviewView;
import androidviewWindow;
import androidviewWindowManager;
import androidviewViewOnTouchListener;
import androidwidgetImageView;

public class TestTransformMatrixActivity extends Activity
implements
OnTouchListener
{
 private TransformMatrixView view;
 @Override
 public void onCreate(Bundle savedInstanceState)
 {
  superonCreate(savedInstanceState);
  requestWindowFeature(WindowFEATURE_NO_TITLE);
  thisgetWindow()setFlags(WindowManagerLayoutParamsFLAG_FULLSCREEN, WindowManagerLayoutParamsFLAG_FULLSCREEN);

  view = new TransformMatrixView(this);
  viewsetScaleType(ImageViewScaleTypeMATRIX);
  viewsetOnTouchListener(this);

  setContentView(view);
 }

 class TransformMatrixView extends ImageView
 {
  private Bitmap bitmap;
  private Matrix matrix;
  public TransformMatrixView(Context context)
  {
   super(context);
   bitmap = BitmapFactorydecodeResource(getResources(), Rdrawablesophie);
   matrix = new Matrix();
  }

  @Override
  protected void onDraw(Canvas canvas)
  {
   // 畫出原圖像
   canvasdrawBitmap(bitmap, 0, 0, null);
   // 畫出變換後的圖像
   canvasdrawBitmap(bitmap, matrix, null);
   superonDraw(canvas);
  }

  @Override
  public void setImageMatrix(Matrix matrix)
  {
   thismatrixset(matrix);
   supersetImageMatrix(matrix);
  }

  public Bitmap getImageBitmap()
  {
   return bitmap;
  }
 }

 public boolean onTouch(View v, MotionEvent e)
 {
  if(egetAction() == MotionEventACTION_UP)
  {
   Matrix matrix = new Matrix();
   // 輸出圖像的寬度和高度(162 x 251)
   Loge("TestTransformMatrixActivity", "image size: width x height = " + viewgetImageBitmap()getWidth() + " x " + viewgetImageBitmap()getHeight());

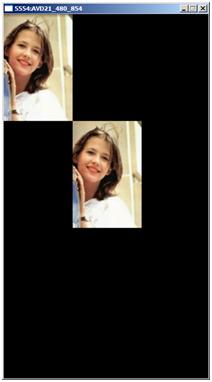

   // 平移
   matrixpostTranslate(viewgetImageBitmap()getWidth(), viewgetImageBitmap()getHeight());
   // 在x方向平移viewgetImageBitmap()getWidth()，在y軸方向viewgetImageBitmap()getHeight()
   viewsetImageMatrix(matrix);

   // 下面的代碼是為了查看matrix中的元素
   float[] matrixValues = new float[9];
   matrixgetValues(matrixValues);
   for(int i = 0; i < 3; ++i)
   {
    String temp = new String();
    for(int j = 0; j < 3; ++j)
    {
     temp += matrixValues[3 * i + j ] + "\t";
    }
    Loge("TestTransformMatrixActivity", temp);
   }

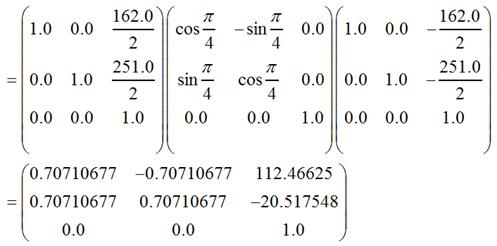

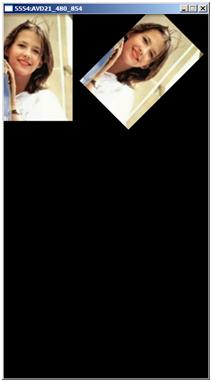

//   // 旋轉(圍繞圖像的中心點)
//   matrixsetRotate(45f, viewgetImageBitmap()getWidth() / 2f, viewgetImageBitmap()getHeight() / 2f);
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(viewgetImageBitmap()getWidth() * 5f, 0f);
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }


//   // 旋轉(圍繞坐標原點) + 平移(效果同2)
//   matrixsetRotate(45f);
//   matrixpreTranslate(-1f * viewgetImageBitmap()getWidth() / 2f, -1f * viewgetImageBitmap()getHeight() / 2f);
//   matrixpostTranslate((float)viewgetImageBitmap()getWidth() / 2f, (float)viewgetImageBitmap()getHeight() / 2f);
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate((float)viewgetImageBitmap()getWidth() * 5f, 0f);
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }

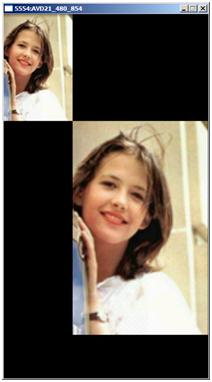

//   // 縮放
//   matrixsetScale(2f, 2f);
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(viewgetImageBitmap()getWidth(), viewgetImageBitmap()getHeight());
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }

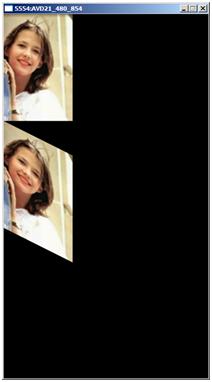

//   // 錯切 - 水平
//   matrixsetSkew(5f, 0f);
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(viewgetImageBitmap()getWidth(), 0f);
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }

//   // 錯切 - 垂直
//   matrixsetSkew(0f, 5f);
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(0f, viewgetImageBitmap()getHeight());
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }

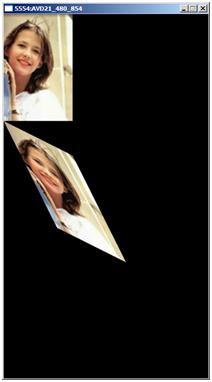

//   錯切 - 水平 + 垂直
//   matrixsetSkew(5f, 5f);
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(0f, viewgetImageBitmap()getHeight());
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }

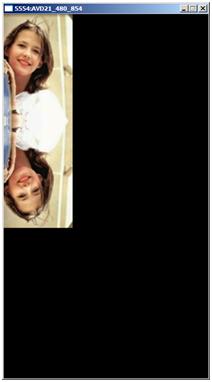

//   // 對稱 (水平對稱)
//   float matrix_values[] = {1f, 0f, 0f, 0f, -1f, 0f, 0f, 0f, 1f};
//   matrixsetValues(matrix_values);
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(0f, viewgetImageBitmap()getHeight() * 2f);
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }

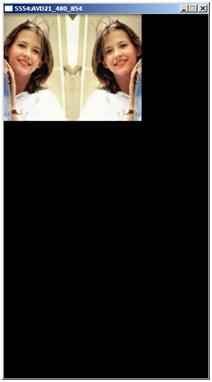

//   // 對稱 - 垂直
//   float matrix_values[] = {-1f, 0f, 0f, 0f, 1f, 0f, 0f, 0f, 1f};
//   matrixsetValues(matrix_values);
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(viewgetImageBitmap()getWidth() * 2f, 0f);
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }


//   // 對稱(對稱軸為直線y = x)
//   float matrix_values[] = {0f, -1f, 0f, -1f, 0f, 0f, 0f, 0f, 1f};
//   matrixsetValues(matrix_values);
//   // 下面的代碼是為了查看matrix中的元素
//   float[] matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }
//
//   // 做下面的平移變換，純粹是為了讓變換後的圖像和原圖像不重疊
//   matrixpostTranslate(viewgetImageBitmap()getHeight() + viewgetImageBitmap()getWidth(),
//     viewgetImageBitmap()getHeight() + viewgetImageBitmap()getWidth());
//   viewsetImageMatrix(matrix);
//
//   // 下面的代碼是為了查看matrix中的元素
//   matrixValues = new float[9];
//   matrixgetValues(matrixValues);
//   for(int i = 0; i < 3; ++i)
//   {
//    String temp = new String();
//    for(int j = 0; j < 3; ++j)
//    {
//     temp += matrixValues[3 * i + j ] + "\t";
//    }
//    Loge("TestTransformMatrixActivity", temp);
//   }

   viewinvalidate();
  }
  return true;
 }
}

下面給出上述代碼中，各種變換的具體結果及其對應的相關變換矩陣

1. 平移

輸出的結果：

請對照第一部分中的“一、平移變換”所講的情形，考察上述矩陣的正確性。

2. 旋轉(圍繞圖像的中心點)

輸出的結果：

它實際上是

matrix.setRotate(45f,view.getImageBitmap().getWidth() / 2f, view.getImageBitmap().getHeight() / 2f);

matrix.postTranslate(view.getImageBitmap().getWidth()* 1.5f, 0f);

這兩條語句綜合作用的結果。根據第一部分中“二、旋轉變換”裡面關於圍繞某點旋轉的公式，

matrix.setRotate(45f,view.getImageBitmap().getWidth() / 2f, view.getImageBitmap().getHeight() / 2f);

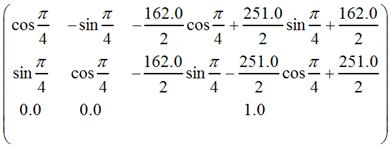

所產生的轉換矩陣就是：

而matrix.postTranslate(view.getImageBitmap().getWidth()* 1.5f, 0f);的意思就是在上述矩陣的左邊再乘以下面的矩陣：

關於post是左乘這一點，我們在前面的理論部分曾經提及過，後面我們還會專門討論這個問題。

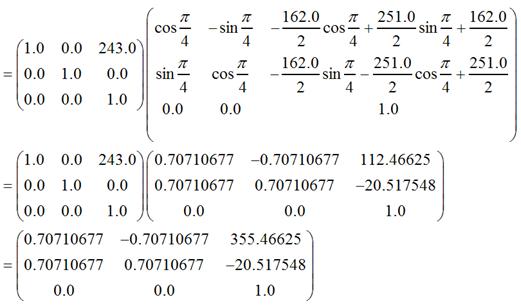

所以它實際上就是：

出去計算上的精度誤差，我們可以看到我們計算出來的結果，和程序直接輸出的結果是一致的。

3. 旋轉(圍繞坐標原點旋轉，在加上兩次平移，效果同2)

根據第一部分中“二、旋轉變換”裡面關於圍繞某點旋轉的解釋，不難知道：

matrix.setRotate(45f,view.getImageBitmap().getWidth() / 2f, view.getImageBitmap().getHeight() / 2f);

等價於

matrix.setRotate(45f);

matrix.preTranslate(-1f* view.getImageBitmap().getWidth() / 2f, -1f *view.getImageBitmap().getHeight() / 2f);

matrix.postTranslate((float)view.getImageBitmap().getWidth()/ 2f, (float)view.getImageBitmap().getHeight() / 2f);

其中matrix.setRotate(45f)對應的矩陣是：

matrix.preTranslate(-1f* view.getImageBitmap().getWidth() / 2f, -1f * view.getImageBitmap().getHeight()/ 2f)對應的矩陣是：

由於是preTranslate，是先乘，也就是右乘，即它應該出現在matrix.setRotate(45f)所對應矩陣的右側。

matrix.postTranslate((float)view.getImageBitmap().getWidth()/ 2f, (float)view.getImageBitmap().getHeight() / 2f)對應的矩陣是：

這次由於是postTranslate，是後乘，也就是左乘，即它應該出現在matrix.setRotate(45f)所對應矩陣的左側。

所以綜合起來，

matrix.setRotate(45f);

matrix.preTranslate(-1f* view.getImageBitmap().getWidth() / 2f, -1f *view.getImageBitmap().getHeight() / 2f);

matrix.postTranslate((float)view.getImageBitmap().getWidth()/ 2f, (float)view.getImageBitmap().getHeight() / 2f);

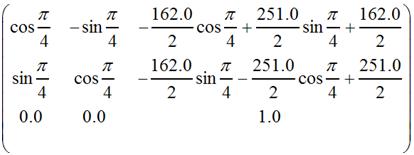

對應的矩陣就是：
