Android 開發實例簡單塗鴉板

       在Android上開發一些小應用既可以積累知識又可以增加樂趣，與任務式開發不同，所以想到在Android系統上實現一個簡單的塗鴉板，這是我們練手的一種好的方法。

       塗鴉板應用的代碼實現

       新建工程MyWall，修改/res/layout/main.xml文件，在裡面添加一個SurfaceView和兩個Button，用到了RelativeLayout布局，完整的main.xml文件如下：

XML/HTML代碼

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:orientation="vertical"
>

<SurfaceView
android:id="@+id/surfaceview"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_above="@+id/line"
android:layout_alignParentTop="true"
/>

<LinearLayout
android:id="@+id/line"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_alignParentBottom="true"
>

<Button
android:id="@+id/flushbutton"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="清屏"
/>

<Button
android:id="@+id/colorbutton"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="顏色"
/>
</LinearLayout>
</RelativeLayout>

       接著，修改MyWallActivity.java文件，最主要是重寫了onTouchEvent()函數，在這個函數裡過濾出觸屏拖動事件，然後獲取其相應的坐標和畫線。完整的內容如下：

Java代碼

package com.nan.wall;

import android.app.Activity;
import android.app.AlertDialog;
import android.app.Dialog;
import android.content.DialogInterface;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Rect;
import android.os.Bundle;
import android.view.MotionEvent;
import android.view.SurfaceHolder;
import android.view.SurfaceView;
import android.view.View;
import android.widget.Button;

public class MyWallActivity extends Activity
{
private SurfaceView mSurfaceView = null;
private SurfaceHolder mSurfaceHolder = null;
private Button cleanButton = null;
private Button colorButton = null;

private float oldX = 0f;
private float oldY = 0f;

private boolean canDraw = false;
private Paint mPaint = null;
//用來記錄當前是哪一種顏色
private int whichColor = 0;

/** Called when the activity is first created. */
  @Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(R.layout.main);

mSurfaceView = (SurfaceView)this.findViewById(R.id.surfaceview);
mSurfaceHolder = mSurfaceView.getHolder();

mPaint = new Paint();
//畫筆的顏色
mPaint.setColor(Color.RED);
//畫筆的粗細
mPaint.setStrokeWidth(2.0f);
cleanButton = (Button)this.findViewById(R.id.flushbutton);
//按鈕監聽
cleanButton.setOnClickListener(new View.OnClickListener()
{

@Override
public void onClick(View v)
{
// TODO Auto-generated method stub
//鎖定整個SurfaceView
Canvas mCanvas = mSurfaceHolder.lockCanvas();
mCanvas.drawColor(Color.BLACK);
//繪制完成，提交修改
mSurfaceHolder.unlockCanvasAndPost(mCanvas);
//重新鎖一次
mSurfaceHolder.lockCanvas(new Rect(0, 0, 0, 0));
mSurfaceHolder.unlockCanvasAndPost(mCanvas);
}
});

colorButton = (Button)this.findViewById(R.id.colorbutton);
//按鈕監聽
colorButton.setOnClickListener(new View.OnClickListener()
{

@Override
public void onClick(View v)
{
 // TODO Auto-generated method stub

Dialog mDialog = new AlertDialog.Builder(MyWallActivity.this)
.setTitle("顏色設置")
.setSingleChoiceItems(new String[]{"紅色","綠色","藍色"}, whichColor, new DialogInterface.OnClickListener()
{
@Override
public void onClick(DialogInterface dialog, int which)
{
 // TODO Auto-generated method stub
switch(which)
{
case 0:
{
//畫筆的顏色
mPaint.setColor(Color.RED);
whichColor = 0;
break;
}
case 1:
{
//畫筆的顏色
mPaint.setColor(Color.GREEN);
whichColor = 1;
break;
}
case 2:
{
//畫筆的顏色106
mPaint.setColor(Color.BLUE);
whichColor = 2;
break;
}
}
}
})
.setPositiveButton("確定", new DialogInterface.OnClickListener()
{
@Override
public void onClick(DialogInterface dialog, int which)
{
// TODO Auto-generated method stub
dialog.dismiss();
}
})
.create();
mDialog.show();
}
});


@Override
public boolean onTouchEvent(MotionEvent event)
{
//獲取x坐標
float x = event.getX();
//獲取y坐標（不知道為什麼要減去一個偏移值才對得准屏幕）
float y = event.getY()-50;
//第一次進來先不管
if(canDraw)
{
//獲取觸屏事件
switch(event.getAction())
{
//如果是拖動事件
case MotionEvent.ACTION_MOVE:
{
//鎖定整個SurfaceView
Canvas mCanvas = mSurfaceHolder.lockCanvas();
mCanvas.drawLine(x, y, oldX, oldY, mPaint);
mSurfaceHolder.unlockCanvasAndPost(mCanvas);
//重新鎖一次
mSurfaceHolder.lockCanvas(new Rect(0, 0, 0, 0));
mSurfaceHolder.unlockCanvasAndPost(mCanvas);
break;
}
}
}
//保存目前的x坐標值
oldX = x;
//保存目前的y坐標值
oldY = y;

canDraw = true;

return true;
}

}

應用測試

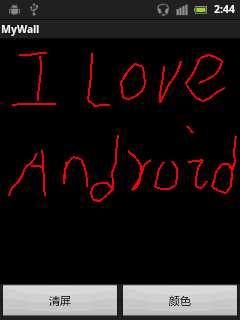

       在模擬器上運行此應用是如下效果：

       在Android手機上運行效果則是這樣的：

       字寫的有點丑，但是功能實現了。在獲取了Y坐標後減去一個偏移值50，這個值是猜出來的，沒想到在模擬器和真機上定位得都還蠻准的。

       應用比較簡易，但是大家可以在此基礎上豐富它的功能，使其成為一個像樣的Android應用。

       以上就是Android 簡單塗鴉板的簡單示例，後續繼續整理相關資料，謝謝大家對本站的支持！
