Android中貝塞爾曲線的繪制方法示例代碼

       貝塞爾曲線，很多人可能不太了解，什麼叫做貝塞爾曲線呢？這裡先做一下簡單介紹：貝塞爾曲線也可以叫做貝濟埃曲線或者貝茲曲線，它由線段與節點組成，節點是可拖動的支點，線段像可伸縮的皮筋。一般的矢量圖形軟件常利用貝塞爾曲線來精確畫出曲線。

       上面的介紹中，“線段像可伸縮的皮筋”這句話非常關鍵，但也特別好理解。至於貝塞爾曲線的詳細內容大家可以查閱相關資料。

       Android提供的貝塞爾曲線繪制接口

       在Android開發中，要實現貝塞爾曲線其實還是很簡單的，因為Android已經給我們提供了相關接口，但此接口方法被藏的有點深，藏於Path類中。此方法如下：

       android.graphics.Path.quadTo(float x1, float y1, float x2, float y2)

       Since: API Level 1

       參數說明：

       x1：操作點的x坐標

       y1：操作點的y坐標

       x2：結束點的x坐標

       y2：結束點的y坐標

       從API中看出，貝塞爾曲線從API－1就開始支持了。

       Android貝塞爾曲線的繪制實例

       熟悉方法後，下面就來實現：

       SurfaceView框架不多講，看過我博客的都應該知道的。

       直接看MySurfaceView類，此類繼承SurfaceView，是游戲的主視圖。

       這裡為了更清晰的講解：這裡部分代碼先不貼出來了，最後會整體貼出。

       首先是定義相關的成員變量：

Java代碼

// 貝賽爾曲線成員變量(起始點，控制（操作點），終止點，3點坐標)
private int startX, startY, controlX, controlY, endX, endY;
// Path
private Path path;
// 為了不影響主畫筆，這裡繪制貝賽爾曲線單獨用一個新畫筆
private Paint paintQ;
// 隨機庫（讓貝賽爾曲線更明顯）
private Random random;

          本類構造函數：

Java代碼

/**
 * SurfaceView初始化函數
 */
public MySurfaceView(Context context) {
 super(context);
 ...
  //貝賽爾曲線相關初始化
  path = new Path();
  paintQ = new Paint();
  paintQ.setAntiAlias(true);
  paintQ.setStyle(Style.STROKE);
  paintQ.setStrokeWidth(5);
  paintQ.setColor(Color.WHITE);
  random = new Random();
 ...
}

            接著我把貝賽爾曲線的繪制封裝成一個方法了，函數如下：

Java代碼

/**
 * 繪制貝賽爾曲線
 *
 * @param canvas 主畫布
 */
public void drawQpath(Canvas canvas) {
 path.reset();// 重置path
 // 貝賽爾曲線的起始點
 path.moveTo(startX, startY);
 // 設置貝賽爾曲線的操作點以及終止點
 path.quadTo(controlX, controlY, endX, endY);
 // 繪制貝賽爾曲線（Path）
 canvas.drawPath(path, paintQ);
}

          最後是用戶觸屏監聽函數以及邏輯函數：

Java代碼

/**
 * 觸屏事件監聽
 */
@Override
public boolean onTouchEvent(MotionEvent event) {
 endX = (int) event.getX();
 endY = (int) event.getY();
 return true;
}
/**
 * 游戲邏輯
 */
private void logic() {
 if (endX != 0 && endY != 0) {
  // 設置操作點為線段x/y的一半
  controlX = random.nextInt((endX - startX) / 2);
  controlY = random.nextInt((endY - startY) / 2);
 }
}

       整個代碼很easy，主要是貝賽爾函數的參數，尤其是操作點，操作點的各種不同可以實現不同的效果，這裡我簡單的統一的講操作點設置成用戶觸屏點的x、y的一半，呵呵偷懶了~~

       我把貝賽爾的操作點寫在了邏輯logic()函數中，不斷的執行，並且每次利用nextInt函數得到隨機的操作點，主要為了讓其曲線不斷的變化從而形成一個震動的曲線運動軌跡。

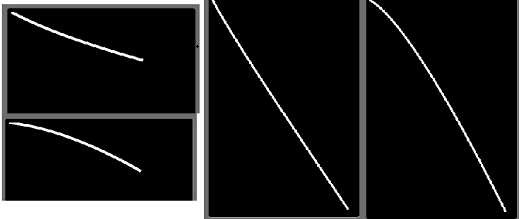

       運行效果截圖如下：

        這裡可能由於圖片是靜止的，所以效果看起來不是很明顯，大家可以運行源碼來觀察。

       下面貼出整個MySurfaceView的源碼：

Java代碼

package com.qpath;
import java.util.Random;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Path;
import android.view.KeyEvent;
import android.view.MotionEvent;
import android.view.SurfaceHolder;
import android.view.SurfaceHolder.Callback;
import android.view.SurfaceView;
/**
 * 賽貝爾曲線
 * @author Himi
 *
 */
public class MySurfaceView extends SurfaceView implements Callback, Runnable {
 private SurfaceHolder sfh;
 private Paint paint;
 private Thread th;
 private boolean flag;
 private Canvas canvas;
 public static int screenW, screenH;
 // -----------以上是SurfaceView游戲框架
 // 貝賽爾曲線成員變量(起始點，控制（操作點），終止點，3點坐標)
 private int startX, startY, controlX, controlY, endX, endY;
 // Path
 private Path path;
 // 為了不影響主畫筆，這裡繪制貝賽爾曲線單獨用一個新畫筆
 private Paint paintQ;
 // 隨機庫（讓貝賽爾曲線更明顯）
 private Random random;
 /**
  * SurfaceView初始化函數
  */
 public MySurfaceView(Context context) {
  super(context);
  sfh = this.getHolder();
  sfh.addCallback(this);
  paint = new Paint();
  paint.setColor(Color.WHITE);
  paint.setAntiAlias(true);
  setFocusable(true);
  // -----------以上是SurfaceView游戲框架
  //貝賽爾曲線相關初始化
  path = new Path();
  paintQ = new Paint();
  paintQ.setAntiAlias(true);
  paintQ.setStyle(Style.STROKE);
  paintQ.setStrokeWidth(5);
  paintQ.setColor(Color.WHITE);
  random = new Random();
 }
 /**
  * SurfaceView視圖創建，響應此函數
  */
 public void surfaceCreated(SurfaceHolder holder) {
  screenW = this.getWidth();
  screenH = this.getHeight();
  flag = true;
  // 實例線程
  th = new Thread(this);
  // 啟動線程
  th.start();
  // -----------以上是SurfaceView游戲框架
 }
 /**
  * 游戲繪圖
  */
 public void myDraw() {
  try {
   canvas = sfh.lockCanvas();
   if (canvas != null) {
    canvas.drawColor(Color.BLACK);
    // -----------以上是SurfaceView游戲框架
    drawQpath(canvas);
   }
  } catch (Exception e) {
   // TODO: handle exception
  } finally {
   if (canvas != null)
    sfh.unlockCanvasAndPost(canvas);
  }
 }
 /**
  * 繪制貝賽爾曲線
  *
  * @param canvas 主畫布
  */
 public void drawQpath(Canvas canvas) {
  path.reset();// 重置path
  // 貝賽爾曲線的起始點
  path.moveTo(startX, startY);
  // 設置貝賽爾曲線的操作點以及終止點
  path.quadTo(controlX, controlY, endX, endY);
  // 繪制貝賽爾曲線（Path）
  canvas.drawPath(path, paintQ);
 }
 /**
  * 觸屏事件監聽
  */
 @Override
 public boolean onTouchEvent(MotionEvent event) {
  endX = (int) event.getX();
  endY = (int) event.getY();
  return true;
 }
 /**
  * 游戲邏輯
  */
 private void logic() {
  if (endX != 0 && endY != 0) {
   // 設置操作點為線段x/y的一半
   controlX = random.nextInt((endX - startX) / 2);
   controlY = random.nextInt((endY - startY) / 2);
  }
 }
 /**
  * 按鍵事件監聽
  */
 @Override
 public boolean onKeyDown(int keyCode, KeyEvent event) {
  return super.onKeyDown(keyCode, event);
 }
 public void run() {
  while (flag) {
   long start = System.currentTimeMillis();
   myDraw();
   logic();
   long end = System.currentTimeMillis();
   try {
    if (end - start < 50) {
     Thread.sleep(50 - (end - start));
    }
   } catch (InterruptedException e) {
    e.printStackTrace();
   }
  }
 }
 /**
  * SurfaceView視圖狀態發生改變，響應此函數
  */
 public void surfaceChanged(SurfaceHolder holder, int format, int width,
   int height) {
 }
 /**
  * SurfaceView視圖消亡時，響應此函數
  */
 public void surfaceDestroyed(SurfaceHolder holder) {
  flag = false;
 }
}

          以上就是對Android 貝塞爾曲線的繪制的示例代碼，後續繼續補充相關知識，謝謝大家對本站的支持！
