Android中FoldingLayout折疊布局的用法及實戰全攻略

編輯：關於Android編程

一、概述
無意中翻到的FoldingLayout的介紹的博客，以及github地址。感覺很nice呀，於是花了點時間研究以及編寫，本篇博客將帶大家從最基本的原理分析，一步一步的實現我們的FoldingLayout，當然了，如果你能力過硬，可以直接下載github上的代碼進行學習。
博客基本分為以下幾個部分：
1、Matrix的setPolyToPoly使用
2、在圖片上使用漸變和陰影
3、初步的FoldingLayout的實現，完成圖片的折疊顯示（可控制折疊次數、包含陰影的繪制）
4、引入手勢，手指可以可以FoldingLayout的折疊
5、結合DrawerLayout實現折疊式側滑
6、結合SlidingPaneLayout實現折疊式側滑

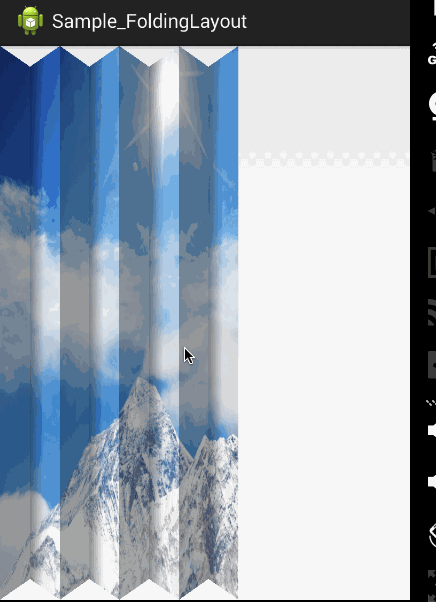

ok，貼下部分的效果圖：

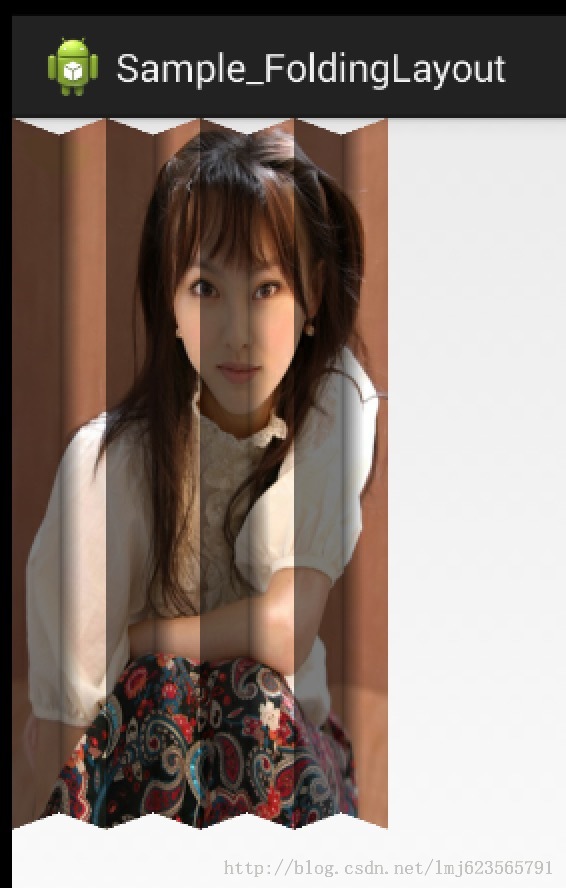

改圖對應上述3，妹子不錯吧~

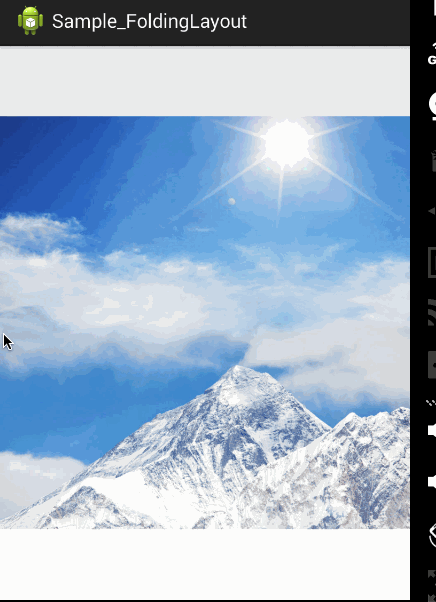

ok，對應上述4.

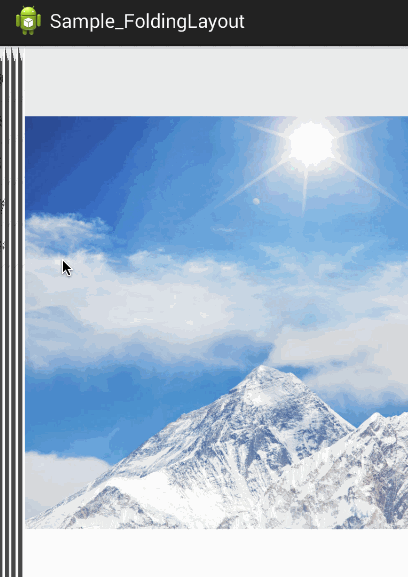

對應上述5。
ok，挑選了部分圖，不然太占篇幅了。
那麼接下來，我們就按照順序往下學習了~~~

二、Matrix的setPolyToPoly使用
想要實現折疊，最重要的就是其核心的原理了，那麼第一步我們要了解的就是，如何能把一張正常顯示的圖片，讓它能夠進行偏移顯示。
其實精髓就在於Matrix的setPolyToPoly的方法。

public boolean setPolyToPoly(float[] src, int srcIndex, float[] dst, int dstIndex,int pointCount)
簡單看一下該方法的參數，src代表變換前的坐標；dst代表變換後的坐標；從src到dst的變換，可以通過srcIndex和dstIndex來制定第一個變換的點，一般可能都設置位0。pointCount代表支持的轉換坐標的點數，最多支持4個。
如果不明白沒事，下面通過一個簡單的例子，帶大家了解：

package com.zhy.sample.folderlayout;

import android.app.Activity;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Matrix;
import android.os.Bundle;
import android.view.View;

public class MatrixPolyToPolyActivity extends Activity
{

  @Override
  protected void onCreate(Bundle savedInstanceState)
  {
    super.onCreate(savedInstanceState);
    setContentView(new PolyToPolyView(this));
  }

  class PolyToPolyView extends View
  {

    private Bitmap mBitmap;
    private Matrix mMatrix;

    public PolyToPolyView(Context context)
    {
      super(context);
      mBitmap = BitmapFactory.decodeResource(getResources(),
          R.drawable.tanyan);
      mMatrix = new Matrix();
      float[] src = { 0, 0,//
          mBitmap.getWidth(), 0,//
          mBitmap.getWidth(), mBitmap.getHeight(),//
          0, mBitmap.getHeight() };
      float[] dst = { 0, 0,//
          mBitmap.getWidth(), 100,//
          mBitmap.getWidth(), mBitmap.getHeight() - 100,//
          0, mBitmap.getHeight() };
      mMatrix.setPolyToPoly(src, 0, dst, 0, src.length >> 1);
    }

    @Override
    protected void onDraw(Canvas canvas)
    {
      super.onDraw(canvas);
      canvas.drawBitmap(mBitmap, mMatrix, null);
    }

  }

}

我們編寫了一個PolyToPolyView作為我們的Activity的主視圖。
在PolyToPolyView中，我們加載了一張圖片，初始化我們的Matrix，注意src和dst兩個數組，src就是正常情況下圖片的4個頂點。dst將圖片右側兩個點的y坐標做了些許的修改。
大家可以在紙上稍微標一下src和dst的四個點的位置。

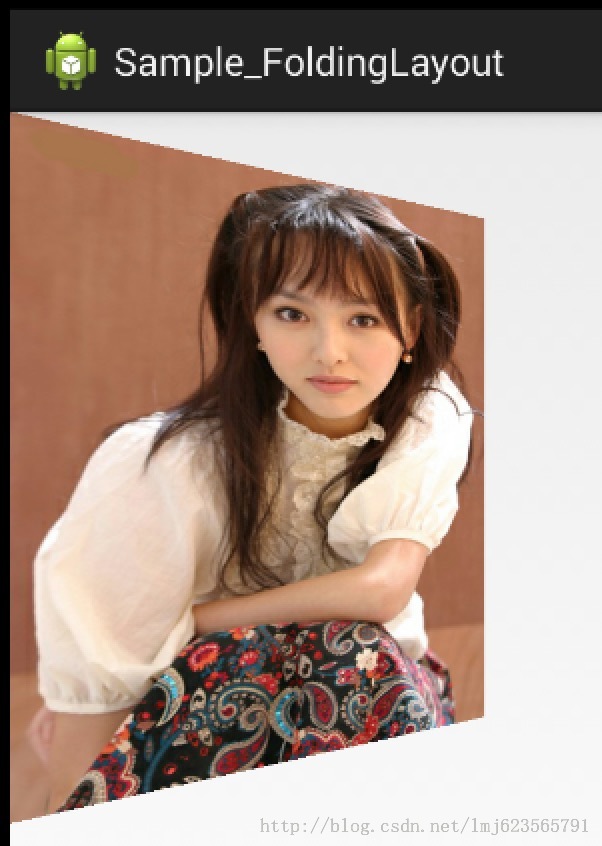

最後我們在onDraw的時候進行圖像的繪制，效果為：


如果你已經在紙上稍微的畫了dst的四個點，那麼這個結果你一定不陌生。
可以看到我們通過matrix.setPolyToPoly實現了圖片的傾斜，那麼引入到折疊的情況，假設折疊兩次，大家有思路麼，考慮一下，沒有的話，繼續往下看。

三、引入陰影
其實陰影應該在實現初步的折疊以後來說，這樣演示其實比較方便，但是為了降低其理解的簡單性，我們先把陰影抽取出來說。

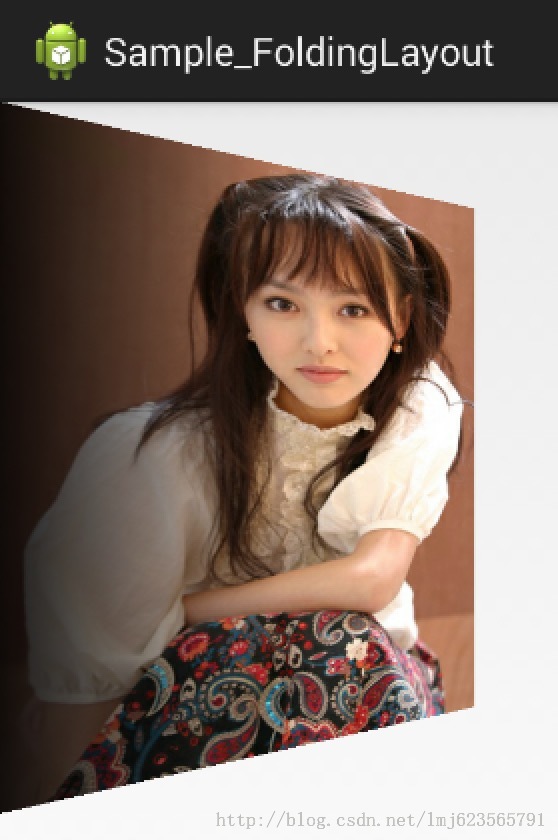

假設我們現在要給上圖加上陰影，希望的效果圖是這樣的：


可以看到我們左側加入了一點陰影，怎麼實現呢？
主要還是利用LinearGradient，我們從左到右添加一層從黑色到透明的漸變即可。

public class MatrixPolyToPolyWithShadowActivity extends Activity
{

  @Override
  protected void onCreate(Bundle savedInstanceState)
  {
    super.onCreate(savedInstanceState);
    setContentView(new PolyToPolyView(this));

  }

  class PolyToPolyView extends View
  {

    private Bitmap mBitmap;
    private Matrix mMatrix;

    private Paint mShadowPaint;
    private Matrix mShadowGradientMatrix;
    private LinearGradient mShadowGradientShader;

    public PolyToPolyView(Context context)
    {
      super(context);
      mBitmap = BitmapFactory.decodeResource(getResources(),
          R.drawable.tanyan);
      mMatrix = new Matrix();

      mShadowPaint = new Paint();
      mShadowPaint.setStyle(Style.FILL);
      mShadowGradientShader = new LinearGradient(0, 0, 0.5f, 0,
          Color.BLACK, Color.TRANSPARENT, TileMode.CLAMP);
      mShadowPaint.setShader(mShadowGradientShader);

      mShadowGradientMatrix = new Matrix();
      mShadowGradientMatrix.setScale(mBitmap.getWidth(), 1);
      mShadowGradientShader.setLocalMatrix(mShadowGradientMatrix);
      mShadowPaint.setAlpha((int) (0.9*255));

    }

    @Override
    protected void onDraw(Canvas canvas)
    {
      super.onDraw(canvas);
      canvas.save();
      float[] src = //...;
      float[] dst = //...;
      mMatrix.setPolyToPoly(src, 0, dst, 0, src.length >> 1);

      canvas.concat(mMatrix);
      canvas.drawBitmap(mBitmap, 0, 0, null);
      //繪制陰影                                                            canvas.drawRect(0, 0, mBitmap.getWidth(), mBitmap.getHeight(),
          mShadowPaint);
      canvas.restore();

    }

  }

}

重點看mShadowPaint，mShadowGradientShader，mShadowGradientMatrix一個是畫筆，我們為畫筆設置了一個漸變的Shader，這個Shader的參數為
new LinearGradient(0, 0, 0.5f, 0,Color.BLACK, Color.TRANSPARENT, TileMode.CLAMP);
起點（0，0）、終點（0.5f，0）；顏色從和BLACK到透明；模式為CLAMP，也就是拉伸最後一個像素。
這裡你可能會問，這才為0.5個像素的區域設置了漸變，不對呀，恩，是的，繼續看接下來我們使用了setLocalMatrix(mShadowGradientMatrix);，而這個
mShadowGradientMatrix將和坐標擴大了mBitmap.getWidth()倍，也就是說現在設置漸變的區域為（0.5f*mBitmap.getWidth()，0）半張圖的大小，那麼後半張圖呢？
後半張應用CLAMP模式，拉伸的透明。
關於Shader、setLocalMatrix等用法也可以參考：Android BitmapShader 實戰實現圓形、圓角圖片

四、初步實現折疊

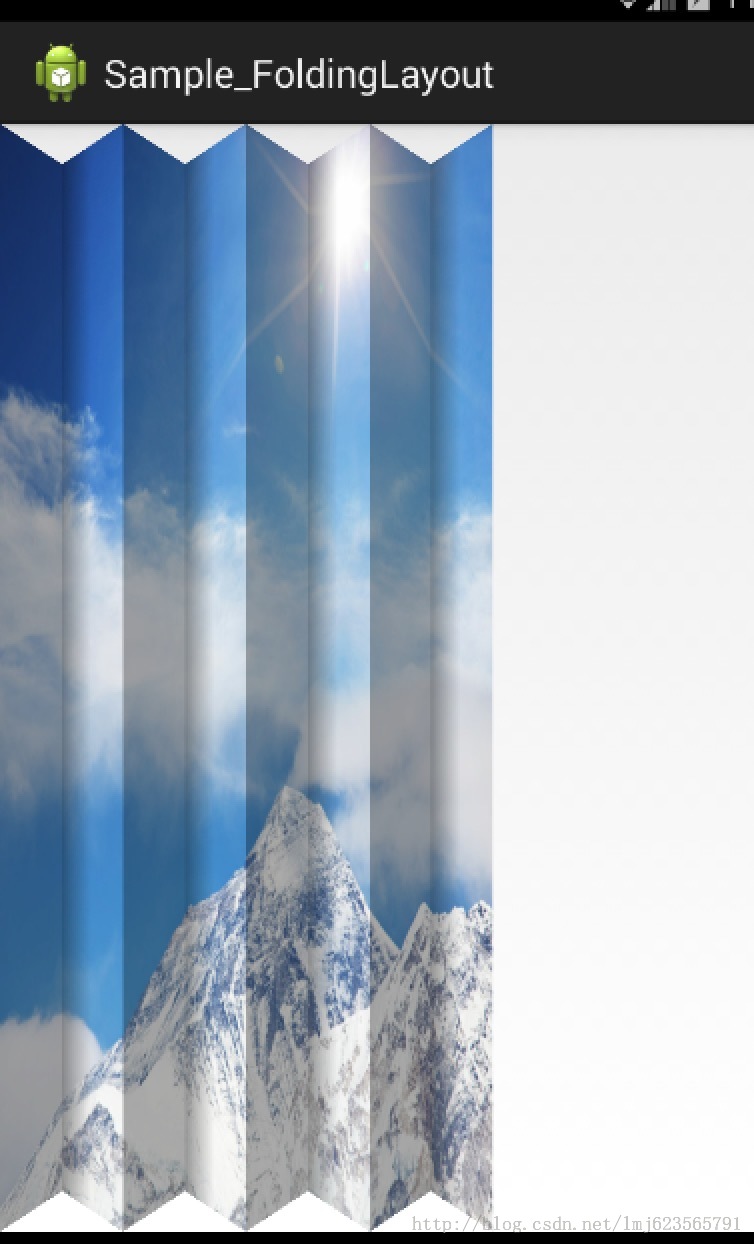

了解了原理以及陰影的繪制以後，接下來要開始學習真正的去折疊了，我們的目標效果為：


妹子折疊成了8份，且陰影的范圍為：每個沉下去夾縫的左右兩側，左側黑色半透明遮蓋，右側短距離的黑色到透明陰影（大家可以仔細看）。
現在其實大家以及會將圖片簡單傾斜和添加陰影了，那麼唯一的難點就是怎麼將一張圖分成很多快，我相信每塊的折疊大家都會。
其實我們可以通過繪制該圖多次，比如第一次繪制往下傾斜；第二次繪制網上傾斜；這樣就和我們標題2的實現類似了，只需要利用setPolyToPoly。
那麼繪制多次，每次顯示肯定不是一整張圖，比如第一次，我只想顯示第一塊，所以我們還需要clipRect的配合，說到這，應該以及揭秘了~~~

package com.zhy.sample.folderlayout;

import android.app.Activity;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.LinearGradient;
import android.graphics.Matrix;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Shader.TileMode;
import android.os.Bundle;
import android.view.View;

public class SimpleUseActivity extends Activity
{

  @Override
  protected void onCreate(Bundle savedInstanceState)
  {
    super.onCreate(savedInstanceState);
    setContentView(new PolyToPolyView(this));

  }

  class PolyToPolyView extends View
  {

    private static final int NUM_OF_POINT = 8;
    /**
     * 圖片的折疊後的總寬度
     */
    private int mTranslateDis;

    /**
     * 折疊後的總寬度與原圖寬度的比例
     */
    private float mFactor = 0.8f;
    /**
     * 折疊塊的個數
     */
    private int mNumOfFolds = 8;

    private Matrix[] mMatrices = new Matrix[mNumOfFolds];

    private Bitmap mBitmap;

    /**
     * 繪制黑色透明區域
     */
    private Paint mSolidPaint;

    /**
     * 繪制陰影
     */
    private Paint mShadowPaint;
    private Matrix mShadowGradientMatrix;
    private LinearGradient mShadowGradientShader;

    /***
     * 原圖每塊的寬度
     */
    private int mFlodWidth;
    /**
     * 折疊時，每塊的寬度
     */
    private int mTranslateDisPerFlod;

    public PolyToPolyView(Context context)
    {
      super(context);
      mBitmap = BitmapFactory.decodeResource(getResources(),
          R.drawable.tanyan);

      //折疊後的總寬度
      mTranslateDis = (int) (mBitmap.getWidth() * mFactor);
      //原圖每塊的寬度
      mFlodWidth = mBitmap.getWidth() / mNumOfFolds;
      //折疊時，每塊的寬度
      mTranslateDisPerFlod = mTranslateDis / mNumOfFolds;

      //初始化matrix
      for (int i = 0; i < mNumOfFolds; i++)
      {
        mMatrices[i] = new Matrix();
      }

      mSolidPaint = new Paint();
      int alpha = (int) (255 * mFactor * 0.8f) ;
      mSolidPaint
          .setColor(Color.argb((int) (alpha*0.8F), 0, 0, 0));

      mShadowPaint = new Paint();
      mShadowPaint.setStyle(Style.FILL);
      mShadowGradientShader = new LinearGradient(0, 0, 0.5f, 0,
          Color.BLACK, Color.TRANSPARENT, TileMode.CLAMP);
      mShadowPaint.setShader(mShadowGradientShader);
      mShadowGradientMatrix = new Matrix();
      mShadowGradientMatrix.setScale(mFlodWidth, 1);
      mShadowGradientShader.setLocalMatrix(mShadowGradientMatrix);
      mShadowPaint.setAlpha(alpha);

      //縱軸減小的那個高度，用勾股定理計算下
      int depth = (int) Math.sqrt(mFlodWidth * mFlodWidth
          - mTranslateDisPerFlod * mTranslateDisPerFlod)/2;

      //轉換點
      float[] src = new float[NUM_OF_POINT];
      float[] dst = new float[NUM_OF_POINT];

      /**
       * 原圖的每一塊，對應折疊後的每一塊，方向為左上、右上、右下、左下，大家在紙上自己畫下
       */
      for (int i = 0; i < mNumOfFolds; i++)
      {
        src[0] = i * mFlodWidth;
        src[1] = 0;
        src[2] = src[0] + mFlodWidth;
        src[3] = 0;
        src[4] = src[2];
        src[5] = mBitmap.getHeight();
        src[6] = src[0];
        src[7] = src[5];

        boolean isEven = i % 2 == 0;

        dst[0] = i * mTranslateDisPerFlod;
        dst[1] = isEven ? 0 : depth;
        dst[2] = dst[0] + mTranslateDisPerFlod;
        dst[3] = isEven ? depth : 0;
        dst[4] = dst[2];
        dst[5] = isEven ? mBitmap.getHeight() - depth : mBitmap
            .getHeight();
        dst[6] = dst[0];
        dst[7] = isEven ? mBitmap.getHeight() : mBitmap.getHeight()
            - depth;

        //setPolyToPoly
        mMatrices[i].setPolyToPoly(src, 0, dst, 0, src.length >> 1);
      }

    }

    @Override
    protected void onDraw(Canvas canvas)
    {
      super.onDraw(canvas);
      //繪制mNumOfFolds次
      for (int i = 0; i < mNumOfFolds; i++)
      {

        canvas.save();
        //將matrix應用到canvas
        canvas.concat(mMatrices[i]);
        //控制顯示的大小
        canvas.clipRect(mFlodWidth * i, 0, mFlodWidth * i + mFlodWidth,
            mBitmap.getHeight());
        //繪制圖片
        canvas.drawBitmap(mBitmap, 0, 0, null);
        //移動繪制陰影
        canvas.translate(mFlodWidth * i, 0);
        if (i % 2 == 0)
        {
          //繪制黑色遮蓋
          canvas.drawRect(0, 0, mFlodWidth, mBitmap.getHeight(),
              mSolidPaint);
        }else
        {
          //繪制陰影
          canvas.drawRect(0, 0, mFlodWidth, mBitmap.getHeight(),
              mShadowPaint);
        }
        canvas.restore();
      }

    }

  }

}

簡單講解下，不去管繪制陰影的部分，其實折疊就是：
1、初始化轉換點，這裡注釋說的很清楚，大家最好在紙上繪制下，標一下每個變量。
2、為matrix.setPolyToPoly
3、繪制時使用該matrix，且clipRect控制顯示區域（這個區域也很簡單，原圖的第一塊到最後一塊），最好就是繪制bitmap了。
陰影這裡大家可以換個明亮點的圖片去看看~~

五、FoldLayout的實現
1、實現
我們的想法是這樣的，我們的FoldLayout只能有一個直接子元素，當然這個子元素可以是RelativeLayout什麼的，可以很復雜。然後只要外層套了我們的FoldLayout，就能實現折疊效果。
那麼也就是說，我們的FoldLayout折疊效果展示的是它的子元素的“樣子”，那麼如何或者這個“樣子”呢？
大家都知道，我們的ViewGroup有個方法叫做：dispatchDraw(Canvas)主要用來繪制子元素，我們可以對這個canvas進行設置matrix，以及重復調用dispatchDraw(Canvas)來實現類似上篇博客最後的效果，這樣就完成了我們的可行性的分析。

package com.zhy.view;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.Bitmap.Config;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.LinearGradient;
import android.graphics.Matrix;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Shader.TileMode;
import android.util.AttributeSet;
import android.view.View;
import android.view.ViewGroup;

public class FoldLayout extends ViewGroup
{

  private static final int NUM_OF_POINT = 8;
  /**
   * 圖片的折疊後的總寬度
   */
  private float mTranslateDis;

  protected float mFactor = 0.6f;

  private int mNumOfFolds = 8;

  private Matrix[] mMatrices = new Matrix[mNumOfFolds];

  private Paint mSolidPaint;

  private Paint mShadowPaint;
  private Matrix mShadowGradientMatrix;
  private LinearGradient mShadowGradientShader;

  private float mFlodWidth;
  private float mTranslateDisPerFlod;

  public FoldLayout(Context context)
  {
    this(context, null);
  }

  public FoldLayout(Context context, AttributeSet attrs)
  {
    super(context, attrs);

    for (int i = 0; i < mNumOfFolds; i++)
    {
      mMatrices[i] = new Matrix();
    }

    mSolidPaint = new Paint();
    mShadowPaint = new Paint();
    mShadowPaint.setStyle(Style.FILL);
    mShadowGradientShader = new LinearGradient(0, 0, 0.5f, 0, Color.BLACK,
        Color.TRANSPARENT, TileMode.CLAMP);
    mShadowPaint.setShader(mShadowGradientShader);
    mShadowGradientMatrix = new Matrix();
    this.setWillNotDraw(false);

  }

  @Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
  {
    View child = getChildAt(0);
    measureChild(child, widthMeasureSpec, heightMeasureSpec);
    setMeasuredDimension(child.getMeasuredWidth(),
        child.getMeasuredHeight());

  }

  @Override
  protected void onLayout(boolean changed, int l, int t, int r, int b)
  {
    View child = getChildAt(0);
    child.layout(0, 0, child.getMeasuredWidth(), child.getMeasuredHeight());

    mBitmap = Bitmap.createBitmap(getMeasuredWidth(), getMeasuredHeight(),
        Config.ARGB_8888);
    mCanvas.setBitmap(mBitmap);
    updateFold();

  }

  private void updateFold()
  {
    int w = getMeasuredWidth();
    int h = getMeasuredHeight();

    mTranslateDis = w * mFactor;
    mFlodWidth = w / mNumOfFolds;
    mTranslateDisPerFlod = mTranslateDis / mNumOfFolds;

    int alpha = (int) (255 * (1 - mFactor));
    mSolidPaint.setColor(Color.argb((int) (alpha * 0.8F), 0, 0, 0));

    mShadowGradientMatrix.setScale(mFlodWidth, 1);
    mShadowGradientShader.setLocalMatrix(mShadowGradientMatrix);
    mShadowPaint.setAlpha(alpha);

    float depth = (float) (Math.sqrt(mFlodWidth * mFlodWidth
        - mTranslateDisPerFlod * mTranslateDisPerFlod) / 2);

    float[] src = new float[NUM_OF_POINT];
    float[] dst = new float[NUM_OF_POINT];

    for (int i = 0; i < mNumOfFolds; i++)
    {
      mMatrices[i].reset();
      src[0] = i * mFlodWidth;
      src[1] = 0;
      src[2] = src[0] + mFlodWidth;
      src[3] = 0;
      src[4] = src[2];
      src[5] = h;
      src[6] = src[0];
      src[7] = src[5];

      boolean isEven = i % 2 == 0;

      dst[0] = i * mTranslateDisPerFlod;
      dst[1] = isEven ? 0 : depth;

      dst[2] = dst[0] + mTranslateDisPerFlod;
      dst[3] = isEven ? depth : 0;
      dst[4] = dst[2];
      dst[5] = isEven ? h - depth : h;
      dst[6] = dst[0];
      dst[7] = isEven ? h : h - depth;

      for (int y = 0; y < 8; y++)
      {
        dst[y] = Math.round(dst[y]);
      }

      mMatrices[i].setPolyToPoly(src, 0, dst, 0, src.length >> 1);
    }
  }

  private Canvas mCanvas = new Canvas();
  private Bitmap mBitmap;
  private boolean isReady;

  @Override
  protected void dispatchDraw(Canvas canvas)
  {

    if (mFactor == 0)
      return;
    if (mFactor == 1)
    {
      super.dispatchDraw(canvas);
      return;
    }
    for (int i = 0; i < mNumOfFolds; i++)
    {
      canvas.save();

      canvas.concat(mMatrices[i]);
      canvas.clipRect(mFlodWidth * i, 0, mFlodWidth * i + mFlodWidth,
          getHeight());
      if (isReady)
      {
        canvas.drawBitmap(mBitmap, 0, 0, null);
      } else
      {
        // super.dispatchDraw(canvas);
        super.dispatchDraw(mCanvas);
        canvas.drawBitmap(mBitmap, 0, 0, null);
        isReady = true;
      }
      canvas.translate(mFlodWidth * i, 0);
      if (i % 2 == 0)
      {
        canvas.drawRect(0, 0, mFlodWidth, getHeight(), mSolidPaint);
      } else
      {
        canvas.drawRect(0, 0, mFlodWidth, getHeight(), mShadowPaint);
      }
      canvas.restore();
    }
  }
    //...dispatchDraw

  public void setFactor(float factor)
  {
    this.mFactor = factor;
    updateFold();
    invalidate();
  }

  public float getFactor()
  {
    return mFactor;
  }

}

上述代碼大家應該不陌生，只是把從View對單個圖片進行繪制的修改為了ViewGroup。
既然是ViewGroup少不了onMeasure,onLayout等。測量和布局完全依賴於它的子View。
然後將需要初始化的一些東西，不依賴於寬度的，比如畫筆什麼的都放在構造中；依賴寬高的，都在onLayout之後，調用了updateFold();進行初始化相關代碼。
updateFold中的代碼，我們也不陌生，因為和上篇博客基本一致。主要就是計算mFlodWidth，mTranslateDisPerFlod以及根據設置的mNumOfFolds去循環初始化我們的matrix.
matrix完成setPolyToPoly以後，我們就可以去繪制了：

private Canvas mCanvas = new Canvas();
  private Bitmap mBitmap;
  private boolean isReady;

  @Override
  protected void dispatchDraw(Canvas canvas)
  {

    if (mFactor == 0)
      return;
    if (mFactor == 1)
    {
      super.dispatchDraw(canvas);
      return;
    }
    for (int i = 0; i < mNumOfFolds; i++)
    {
      canvas.save();

      canvas.concat(mMatrices[i]);
      canvas.clipRect(mFlodWidth * i, 0, mFlodWidth * i + mFlodWidth,
          getHeight());
      if (isReady)
      {
        canvas.drawBitmap(mBitmap, 0, 0, null);
      } else
      {
        // super.dispatchDraw(canvas);
        super.dispatchDraw(mCanvas);
        canvas.drawBitmap(mBitmap, 0, 0, null);
        isReady = true;
      }
      canvas.translate(mFlodWidth * i, 0);
      if (i % 2 == 0)
      {
        canvas.drawRect(0, 0, mFlodWidth, getHeight(), mSolidPaint);
      } else
      {
        canvas.drawRect(0, 0, mFlodWidth, getHeight(), mShadowPaint);
      }
      canvas.restore();
    }
  }

mFactor主要代表折疊後的總寬度與原寬度的比值，默認不折疊時為1，所以直接調用super.dispatchDraw(canvas);
那麼如果為0，說明全部折起來了，我們直接if (mFactor == 0)return;就不要繪制了。
如果(0,1)之間就是正常情況了，如果還記得上一篇博客內容，無非就是根據mNumOfFolds循環繪制多次，每次繪制的時候設置matrix,利用clipRect就可以實現我們的折疊。
這裡大家注意看，我在第一次繪制的時候，調用了：

super.dispatchDraw(mCanvas);
canvas.drawBitmap(mBitmap, 0, 0, null);
isReady = true;

在我們自己new的mBitmap中也繪制了一份圖片，因為我不希望每次都是調用super.dispatchDraw，所以只要isReady=true，我們就可以去調用繪制mBitmap而避免調用super.dispatchDraw()。
繪制完成圖片，就是繪制黑色的遮蓋和陰影了~~，就是兩個Rect的繪制。
完成這些以後，我們可以簡單的坐下測試，使用我們的布局。

2、測試
布局文件:

<com.zhy.view.FoldLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:id="@+id/id_fold_layout"
  android:layout_width="match_parent"
  android:layout_height="match_parent" >

  <ImageView
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:scaleType="fitXY"
    android:src="@drawable/xueshan" />

</com.zhy.view.FoldLayout>

Activity

package com.zhy.sample.folderlayout;

import com.zhy.view.FoldLayout;

import android.animation.ObjectAnimator;
import android.annotation.SuppressLint;
import android.app.Activity;
import android.os.Bundle;

public class FoldLayoutActivity extends Activity
{
  private FoldLayout mFoldLayout;

  @Override
  protected void onCreate(Bundle savedInstanceState)
  {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_fold);

    mFoldLayout = (FoldLayout) findViewById(R.id.id_fold_layout);

    /*mFoldLayout.post(new Runnable()
    {

      @SuppressLint("NewApi")
      @Override
      public void run()
      {
        ObjectAnimator.ofFloat(mFoldLayout, "factor", 1, 0, 1)
            .setDuration(5000).start();
      }
    });*/

  }
}

現在的效果是，我們把mFactor改為0.6f:


當然了，此時只是靜態的，但是我們成功的完成了繪制一個靜態圖到FlodLayout。
接下來我們為其增加手指的觸摸折疊功能。

六、TouchFoldLayout
1、實現
增加觸摸功能其實很簡單，我們的繪制依賴mFactor這個值，我們只要在onTouchEvent裡面去累加手指移動距離，然後動態更新這個值就可以了。

package com.zhy.view;

import android.content.Context;
import android.graphics.Canvas;
import android.util.AttributeSet;
import android.view.GestureDetector;
import android.view.MotionEvent;

public class TouchFoldLayout extends FoldLayout
{

  private GestureDetector mScrollGestureDetector;

  public TouchFoldLayout(Context context, AttributeSet attrs)
  {
    super(context, attrs);
    init(context, attrs);
  }

  public void init(Context context, AttributeSet attrs)
  {
    mScrollGestureDetector = new GestureDetector(context,
        new ScrollGestureDetector());

  }

  @Override
  public boolean onTouchEvent(MotionEvent event)
  {
    return mScrollGestureDetector.onTouchEvent(event);
  }

  private int mTranslation = -1;

  @Override
  protected void dispatchDraw(Canvas canvas)
  {
    if (mTranslation == -1)
      mTranslation = getWidth();
    super.dispatchDraw(canvas);
  }

  class ScrollGestureDetector extends GestureDetector.SimpleOnGestureListener
  {
    @Override
    public boolean onDown(MotionEvent e)
    {
      return true;
    }

    @Override
    public boolean onScroll(MotionEvent e1, MotionEvent e2,
        float distanceX, float distanceY)
    {
      mTranslation -= distanceX;

      if (mTranslation < 0)
      {
        mTranslation = 0;
      }
      if (mTranslation > getWidth())
      {
        mTranslation = getWidth();
      }

      float factor = Math.abs(((float) mTranslation)
          / ((float) getWidth()));

      setFactor(factor);

      return true;
    }
  }

}

我們選擇繼承FoldLayout，重寫其onTouchEvent，然後通過mScrollGestureDetector獲取移動的距離，最終和width做比值得到我們的factor，然後調用setFactor進行改變。

public void setFactor(float factor)
{
  this.mFactor = factor;
  updateFold();
  invalidate();
}

ok,這樣就完成了引入手指的控制。

2、測試
現在改變下布局文件裡面的類：

<com.zhy.view.TouchFoldLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:id="@+id/id_fold_layout"
  android:layout_width="match_parent"
  android:layout_height="match_parent" >

  <ImageView
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:scaleType="fitXY"
    android:src="@drawable/xueshan" />

</com.zhy.view.TouchFoldLayout>

Activity不變，看一下測試效果：（測試前記得把mFactor改為默認值1.0f）

至此我們完成了炫酷的效果，但是我們還需要應用到具體的案例上，否則就是特技，有必要duang一下。
於是我們首先考慮增加到側滑菜單中去，側滑菜單有很多選擇，google也提供了兩個，一個是DrawerLayout，另一個是SlidingPaneLayout。
下面分別展示如何整合入這兩個布局。
首先看SlidingPaneLayout，因為DrawerLayout還有些地方需要修改。

八、FoldSlidingPanelLayout

1、實現
對於SlidingPaneLayout的使用，應該沒什麼問題吧，就是把布局文件的根布局設置為SlidingPaneLayout，然後裡面放兩個子布局，一個代表側滑菜單，一個代表內容區域。
那麼，我們怎麼整合到SlidingPaneLayout種去呢？大致兩種方法：
1、把我們的折疊菜單作為側滑布局的根布局，然後在Activity種去監聽setPanelSlideListener做出改變。
2、直接繼承SlidingPaneLayout，再其內部將child(0)用FoldLayout包起來，然後監聽setPanelSlideListener。
這裡我們選擇後者，因為後者封裝好了，就能直接按照SlidingPaneLayout原本的方式去使用了，不需要做多余的操作。
下面看代碼：

package com.zhy.view;

import android.content.Context;
import android.support.v4.widget.SlidingPaneLayout;
import android.util.AttributeSet;
import android.view.View;
import android.view.ViewGroup;

public class FoldSlidingPanelLayout extends SlidingPaneLayout
{
  public FoldSlidingPanelLayout(Context context, AttributeSet attrs)
  {
    super(context, attrs);
  }
  @Override
  protected void onAttachedToWindow()
  {
    super.onAttachedToWindow();

    View child = getChildAt(0);
    if (child != null) {

      removeView(child);
      final FoldLayout foldLayout = new FoldLayout(getContext());
      //foldLayout.setAnchor(0);
      foldLayout.addView(child);
      ViewGroup.LayoutParams layPar = child.getLayoutParams();
      addView(foldLayout, 0, layPar);

      setPanelSlideListener(new PanelSlideListener()
      {

        @Override
        public void onPanelSlide(View arg0, float arg1)
        {
          foldLayout.setFactor(arg1);
        }

        @Override
        public void onPanelOpened(View arg0)
        {
          // TODO Auto-generated method stub

        }

        @Override
        public void onPanelClosed(View arg0)
        {

        }
      });

    }
  }
}

我們繼承了SlidingPaneLayout，然後在onAttachedToWindow中，取出側滑的布局，在外層包上一個FoldLayout；並且在內部去監聽setPanelSlideListener，在onPanelSlide種根據參數，去動態設置FoldLayout的factor.
2、測試
（1）、布局文件

<com.zhy.view.FoldSlidingPanelLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:id="@+id/id_drawerLayout"
  android:layout_width="match_parent"
  android:layout_height="match_parent" >

  <fragment
    android:id="@+id/id_left_menu"
    android:name="com.zhy.sample.folderlayout.LeftMenuFragment"
    android:layout_width="240dp"
    android:layout_height="match_parent" />

  <RelativeLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <ImageView
      android:layout_width="match_parent"
      android:layout_height="match_parent"
      android:scaleType="fitCenter"
      android:src="@drawable/xueshan" />
  </RelativeLayout>

</com.zhy.view.FoldSlidingPanelLayout>

我們的菜單使用的是一個fragment。
（2）、菜單布局

package com.zhy.sample.folderlayout;

import android.os.Bundle;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.ArrayAdapter;
import android.widget.ListView;

public class LeftMenuFragment extends Fragment
{
  private ListView mMenus;
  private String[] mMenuItemStr = { "Bear", "Bird", "Cat", "Tigers", "Panda" };

  @Override
  public View onCreateView(LayoutInflater inflater, ViewGroup container,
      Bundle savedInstanceState)
  {

    View view = inflater.inflate(R.layout.fragment_left_menu, container,
        false);
    mMenus = (ListView) view.findViewById(R.id.id_left_menu_lv);
    mMenus.setAdapter(new ArrayAdapter<String>(getActivity(),
        R.layout.item_left_menu, mMenuItemStr));
    return view;
  }
}

<ListView xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:id="@+id/id_left_menu_lv"
  android:layout_width="240dp"
  android:layout_height="match_parent"
  android:layout_gravity="start"
  android:background="#FFF"
  android:choiceMode="singleChoice" />

Item就是一個TextView，就不貼了~~
3、Activity

package com.zhy.sample.folderlayout;

import android.os.Bundle;
import android.support.v4.app.FragmentActivity;

public class SlidingPanelLayoutSampleActivity extends FragmentActivity
{
  @Override
  protected void onCreate(Bundle arg0)
  {
    super.onCreate(arg0);
    setContentView(R.layout.activity_slidingpanellayout);
  }
}

恩，Activity裡面什麼都不用做，引入布局文件就行了。
最好看看效果圖。
3、效果圖

這裡菜單塊數比較多，大家可以自行修改運行。
ok，到此我們將FoldLayout與SlidingPaneLayout進行了整合，構造了這麼個個性的側滑。
最好還剩下與Drawerlayout的整合。

九、FoldDrawerLayout
1、實現
關於DrawerLayout的使用，與上面的SlidingPaneLayout類似，寫寫布局文件，引入Activity就好了。我們依然使用上述的方法2，去實現一個DrawerLayout的子類。

package com.zhy.view;

import android.content.Context;
import android.support.v4.view.GravityCompat;
import android.support.v4.view.ViewCompat;
import android.support.v4.widget.DrawerLayout;
import android.util.AttributeSet;
import android.util.Log;
import android.view.Gravity;
import android.view.View;
import android.view.ViewGroup;

public class FoldDrawerLayout extends DrawerLayout
{
  private static final String TAG = "DrawerFoldLayout";

  public FoldDrawerLayout(Context context, AttributeSet attrs)
  {
    super(context, attrs);
  }

  @Override
  protected void onAttachedToWindow()
  {
    super.onAttachedToWindow();

    final int childCount = getChildCount();
    for (int i = 0; i < childCount; i++)
    {
      final View child = getChildAt(i);
      if (isDrawerView2(child))
      {
        Log.e(TAG, "at" + i);
        FoldLayout foldlayout = new FoldLayout(
            getContext());
        //<span >foldlayout</span><span >.setAnchor(1);</span>
        removeView(child);
        foldlayout.addView(child);
        ViewGroup.LayoutParams layPar = child.getLayoutParams();
        addView(foldlayout, i, layPar);
      }

    }
    setDrawerListener(new DrawerListener()
    {

      @Override
      public void onDrawerStateChanged(int arg0)
      {
        // TODO Auto-generated method stub

      }

      @Override
      public void onDrawerSlide(View drawerView, float slideOffset)
      {

        if (drawerView instanceof FoldLayout)
        {
          FoldLayout foldLayout = ((FoldLayout) drawerView);
          Log.e(TAG, "slideOffset = " + slideOffset);
          foldLayout.setFactor(slideOffset);
        }

      }

      @Override
      public void onDrawerOpened(View arg0)
      {

      }

      @Override
      public void onDrawerClosed(View arg0)
      {

      }
    });

  }

  boolean isDrawerView2(View child)
  {
    final int gravity = ((LayoutParams) child.getLayoutParams()).gravity;
    final int absGravity = GravityCompat.getAbsoluteGravity(gravity,
        ViewCompat.getLayoutDirection(child));
    return (absGravity & (Gravity.LEFT | Gravity.RIGHT)) != 0;
  }

}

看到這，大家可能會想，然後就和SlidingPaneLayout一樣，寫寫布局文件就好了？其實不是的，如果你這麼做了，你會發現側滑很難拉出來，因為是這樣的：
DraweLayout的側滑菜單，比如我們拉出來50%，那麼正常來說顯示的時側滑布局右側的50%，但是這個0.5如果設置給我們的factor，它會把布局縮小到50%且在左邊。
導致，你拉了50%其實還是上面都看不到，因為折疊到左側的50%去了。這裡依然有兩種解決方案：
（1）、結合屬性動畫，做偏移，具體可參考：Android DrawerLayout 高仿QQ5.2雙向側滑菜單
（2）、讓我們的折疊，收縮到最終的位置可以控制，我們現在統統往最坐標收縮，如果可以設置為最右邊，那麼本例就沒有問題了。
2、引入anchor
我們引入一個mAnchor變量，值范圍[0，1]，控制FoldLayout最終折疊到的位置。其實修改的代碼比較少，我貼一下修改的代碼：

private void updateFold()
  {

    //...
    float anchorPoint = mAnchor * w;
    float midFold = (anchorPoint / mFlodWidth);

    for (int i = 0; i < mNumOfFolds; i++)
    {
      //引入anchor
      dst[0] = (anchorPoint > i * mFlodWidth) ? anchorPoint
          + (i - midFold) * mTranslateDisPerFlod : anchorPoint
          - (midFold - i) * mTranslateDisPerFlod;
      dst[2] = (anchorPoint > (i + 1) * mFlodWidth) ? anchorPoint
          + (i + 1 - midFold) * mTranslateDisPerFlod : anchorPoint
          - (midFold - i - 1) * mTranslateDisPerFlod;                               }

}

唯一改變的就是dst[0]和dst[2]的坐標，當然了，anchor引入以後，你需要判斷原始的坐標是否小於anchorPoint，如果小於需要加一些偏移量，大於則反之。
記得：

public void setAnchor(float anchor)
  {
    this.mAnchor = anchor;
    updateFold();
    invalidate();
  }

打開上述的FoldDrawerLayout的這行代碼：foldlayout.setAnchor(1);讓其最後合並位置為右側。
使用方式，現在就是寫好布局文件，大家直接使用SlidingPaneLayout那個布局文件，改一個根布局類就行。
3、效果圖

上一頁:Android 中使用 AsyncTask 異步讀取網絡圖片
下一頁:Andriod 讀取網絡圖片實例代碼解析

關於Android編程

Android編程入門 Android技術基礎 Android資訊關於Android編程 Android開發 Android開發環境 Android開發實例

相關文章
