Android自定義View之酷炫圓環（二）

先看下最終的效果

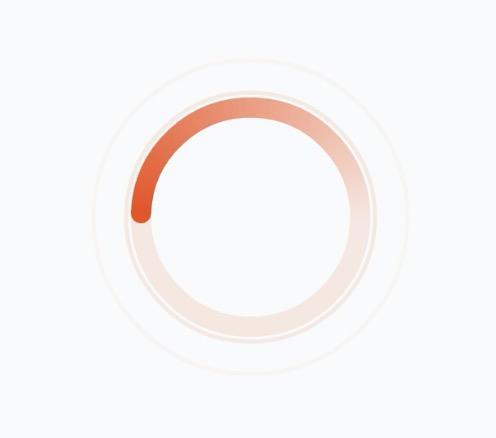

靜態：

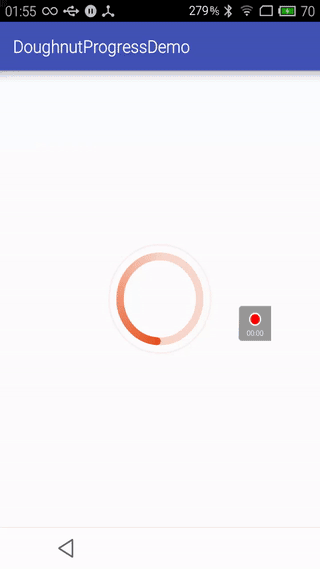

動態：

一、開始實現
新建一個DoughnutProgress繼承View

  public class DoughnutProgress extends View {

  }

先給出一些常量、變量以及公共方法的代碼，方便理解後面的代碼


private static final int DEFAULT_MIN_WIDTH = 400; //View默認最小寬度
  private static final int RED = 230, GREEN = 85, BLUE = 35; //基礎顏色，這裡是橙紅色
  private static final int MIN_ALPHA = 30; //最小不透明度
  private static final int MAX_ALPHA = 255; //最大不透明度
  private static final float doughnutRaduisPercent = 0.65f; //圓環外圓半徑占View最大半徑的百分比
  private static final float doughnutWidthPercent = 0.12f; //圓環寬度占View最大半徑的百分比
  private static final float MIDDLE_WAVE_RADUIS_PERCENT = 0.9f; //第二個圓出現時，第一個圓的半徑百分比
  private static final float WAVE_WIDTH = 5f; //波紋圓環寬度

  //圓環顏色
  private static int[] doughnutColors = new int[]{
      Color.argb(MAX_ALPHA, RED, GREEN, BLUE),
      Color.argb(MIN_ALPHA, RED, GREEN, BLUE),
      Color.argb(MIN_ALPHA, RED, GREEN, BLUE)};

  private Paint paint = new Paint(); //畫筆
  private float width; //自定義view的寬度
  private float height; //自定義view的高度
  private float currentAngle = 0f; //當前旋轉角度
  private float raduis; //自定義view的最大半徑
  private float firstWaveRaduis;
  private float secondWaveRaduis;

  //
  private void resetParams() {
    width = getWidth();
    height = getHeight();
    raduis = Math.min(width, height)/2;
  }

  private void initPaint() {
    paint.reset();
    paint.setAntiAlias(true);
  }

重寫onMeasure方法，為什麼要重寫onMeasure方法可以看我的上一篇文章，點這裡

  /**
   * 當布局為wrap_content時設置默認長寬
   *
   * @param widthMeasureSpec
   * @param heightMeasureSpec
   */
  @Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    setMeasuredDimension(measure(widthMeasureSpec), measure(heightMeasureSpec));
  }

  private int measure(int origin) {
    int result = DEFAULT_MIN_WIDTH;
    int specMode = MeasureSpec.getMode(origin);
    int specSize = MeasureSpec.getSize(origin);
    if (specMode == MeasureSpec.EXACTLY) {
      result = specSize;
    } else {
      if (specMode == MeasureSpec.AT_MOST) {
        result = Math.min(result, specSize);
      }
    }
    return result;
  }

下面就是最重要的重寫onDraw方法，大致流程如下
在開始繪制之前，先初始化width、height、raduis, 以及將View的中心作為原點

  resetParams();

  //將畫布中心設為原點(0,0), 方便後面計算坐標
  canvas.translate(width / 2, height / 2);

實現靜態的漸變圓環
1、畫漸變圓環

  float doughnutWidth = raduis * doughnutWidthPercent;//圓環寬度
   //圓環外接矩形
   RectF rectF = new RectF(
   -raduis * doughnutRaduisPercent,
   -raduis * doughnutRaduisPercent,
   raduis * doughnutRaduisPercent,
   raduis * doughnutRaduisPercent);
   initPaint();
   paint.setStrokeWidth(doughnutWidth);
   paint.setStyle(Paint.Style.STROKE);
   paint.setShader(new SweepGradient(0, 0, doughnutColors, null));
   canvas.drawArc(rectF, 0, 360, false, paint);

通過修改doughnutColors可以實現不同的漸變效果
2、畫圓環旋轉頭部的圓

  //畫旋轉頭部圓
   initPaint();
   paint.setStyle(Paint.Style.FILL);
   paint.setColor(Color.argb(MAX_ALPHA, RED, GREEN, BLUE));
   canvas.drawCircle(raduis * doughnutRaduisPercent, 0, doughnutWidth / 2, paint);

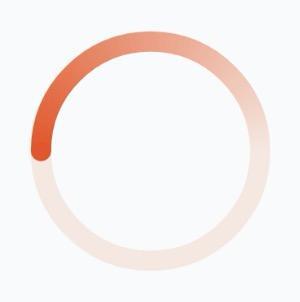

此時運行代碼得到效果如下圖：

我們還可以在繪制圓環之前通過旋轉畫布得到不同初始狀態

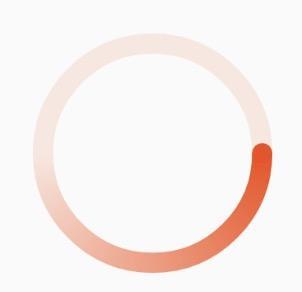

    canvas.rotate(-45, 0, 0);

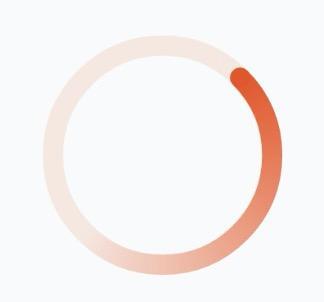

    canvas.rotate(-180, 0, 0);

此時聰明的你應該已經想到怎麼讓這個圓環旋轉起來了吧^_^

對！正如你所想的，就是通過canvas.rotate方法不停地旋轉畫布(這個“地”是這麼用的吧o(╯□╰)o)

讓圓環旋轉起來
在繪制圓環之前加上下面的代碼：

  //轉起來
  canvas.rotate(-currentAngle, 0, 0);
  if (currentAngle >= 360f){
    currentAngle = currentAngle - 360f;
  } else{
    currentAngle = currentAngle + 2f;
  }

然後再讓一個線程循環刷新就好了

private Thread thread = new Thread(){
  @Override
  public void run() {
    while(true){
      try {
        Thread.sleep(10);
      } catch (InterruptedException e) {
        e.printStackTrace();
      }
      postInvalidate();
    }
  }
};

試試！轉起來了嗎O(∩_∩)O~

下面是比較有意思的部分，實現類似水波漣漪的效果

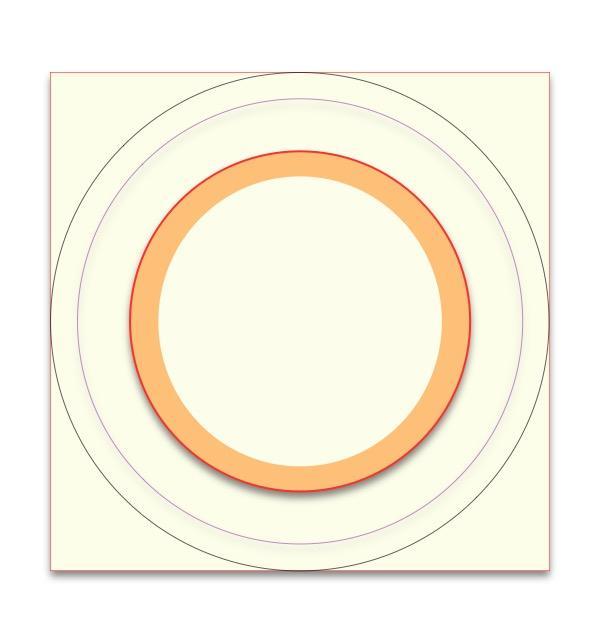

分析水波漣漪效果的實現原理（畫了張草圖方便理解）：

假設淡黃色背景區域為整個View的大小

黑色圓圈為View內的最大圓（半徑為R3）

橙色圓環代表漸變圓環

紅色圓圈代表圓環的外圓（半徑為R1）

紫色圓圈是干啥子的，待會兒再介紹~（半徑為R2）

通過觀察實現的最終效果，可以發現有個圓的半徑從R1逐漸增大R3，不透明度逐漸減小到0。

那是不是這樣周而復始就可以實現最終的效果了呢？

沒那麼簡單。。。

仔細觀察發現，第二個圓不是等到第一個圓的半徑增大到R3才開始出現的，而是在將要消失的時候就出現了，有一段時間是兩個圓同時存在的。

那麼我們就假設當第一個圓的半徑增大到R2，第二個圓開始出現。

開始想象兩個圓的循環運行模型~~~

我的方案是：

繪制兩個圓，每個圓的半徑都從R1增大到R1+2x(R2-R1)，不透明度還是從R1到R3的過程中逐漸變為0，也就是當圓的半徑大於R3時，不透明度就為0了（不可見了），將第一個圓半徑初始值設為R1，第二個圓半徑初始值設為R2。這樣兩個圓半徑同時逐漸增大，當半徑大於 R1+2x(R2-R1)時又重新回到R1大小繼續增大，就實現了類似水波漣漪的效果了。

  //實現類似水波漣漪效果
  initPaint();
  paint.setStyle(Paint.Style.STROKE);
  paint.setStrokeWidth(5);
  secondWaveRaduis = calculateWaveRaduis(secondWaveRaduis);
  firstWaveRaduis = calculateWaveRaduis(secondWaveRaduis + raduis*(MIDDLE_WAVE_RADUIS_PERCENT - doughnutRaduisPercent) - raduis*doughnutWidthPercent/2);
  paint.setColor(Color.argb(calculateWaveAlpha(secondWaveRaduis), RED, GREEN, BLUE));
  canvas.drawCircle(0, 0, secondWaveRaduis, paint); //畫第二個圓（初始半徑較小的）

  initPaint();
  paint.setStyle(Paint.Style.STROKE);
  paint.setStrokeWidth(5);
  paint.setColor(Color.argb(calculateWaveAlpha(firstWaveRaduis), RED, GREEN, BLUE));
  canvas.drawCircle(0, 0, firstWaveRaduis, paint); //畫第一個圓（初始半徑較大的）


  /**
   * 計算波紋圓的半徑
   * @param waveRaduis
   * @return
   */
  private float calculateWaveRaduis(float waveRaduis){
    if(waveRaduis < raduis*doughnutRaduisPercent + raduis*doughnutWidthPercent/2){
      waveRaduis = raduis*doughnutRaduisPercent + raduis*doughnutWidthPercent/2;
    }
    if(waveRaduis > raduis*MIDDLE_WAVE_RADUIS_PERCENT + raduis*(MIDDLE_WAVE_RADUIS_PERCENT - doughnutRaduisPercent) - raduis*doughnutWidthPercent/2){
      waveRaduis = waveRaduis - (raduis*MIDDLE_WAVE_RADUIS_PERCENT + raduis*(MIDDLE_WAVE_RADUIS_PERCENT - doughnutRaduisPercent) - raduis*doughnutWidthPercent/2) + raduis*doughnutWidthPercent/2 + raduis*doughnutRaduisPercent;
    }
      waveRaduis += 0.6f;
    return waveRaduis;
  }

  /**
   * 根據波紋圓的半徑計算不透明度
   * @param waveRaduis
   * @return
   */
  private int calculateWaveAlpha(float waveRaduis){
    float percent = (waveRaduis-raduis*doughnutRaduisPercent-raduis*doughnutWidthPercent/2)/(raduis-raduis*doughnutRaduisPercent-raduis*doughnutWidthPercent/2);
    if(percent >= 1f){
      return 0;
    }else{
      return (int) (MIN_ALPHA*(1f-percent));
    }
  }

以上就是本文的全部內容，希望對大家的學習Android軟件編程有所幫助。
