Android Studio--NDK編譯C代碼為.so文件,JNI調用

前言：

從Android Studio開始，就支持jni和.so庫調用了。

環境：

Windows 7+Android Studio2.1.2+NDK版本：android-ndk-r10e

准備工作：

　　1) ndk文件:

1,可以根據需求，從網上下載, 網址(科學上網):https://developer.android.com/ndk/downloads/index.html

2,可以查找下當前電腦是否已有ndk包,我的在目錄:

C:\ProgramData\Microsoft\AndroidNDK64\android-ndk-r10e

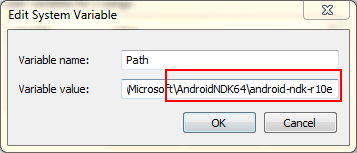

　　2)配置環境變量:

選中System的path變量，進行編輯,把 ;C:\ProgramData\Microsoft\AndroidNDK64\android-ndk-r10e添加到最後,保存:

開始：

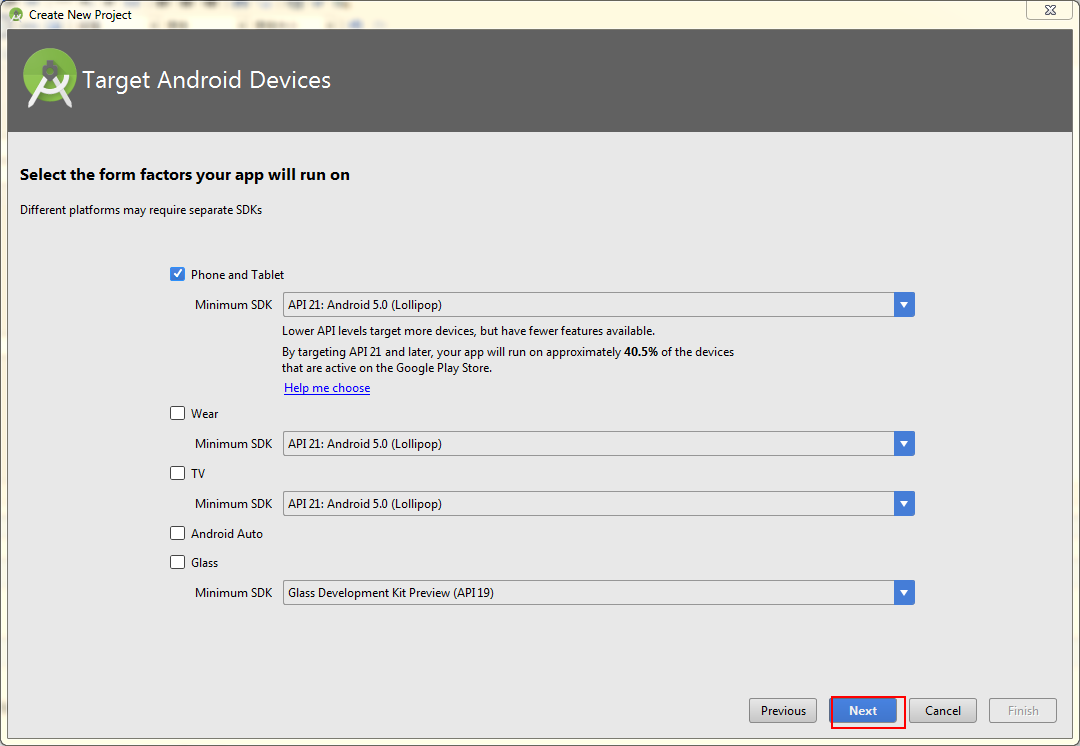

　　Step1:新建一個項目

　　Step2:添加C代碼和Android.mk文件

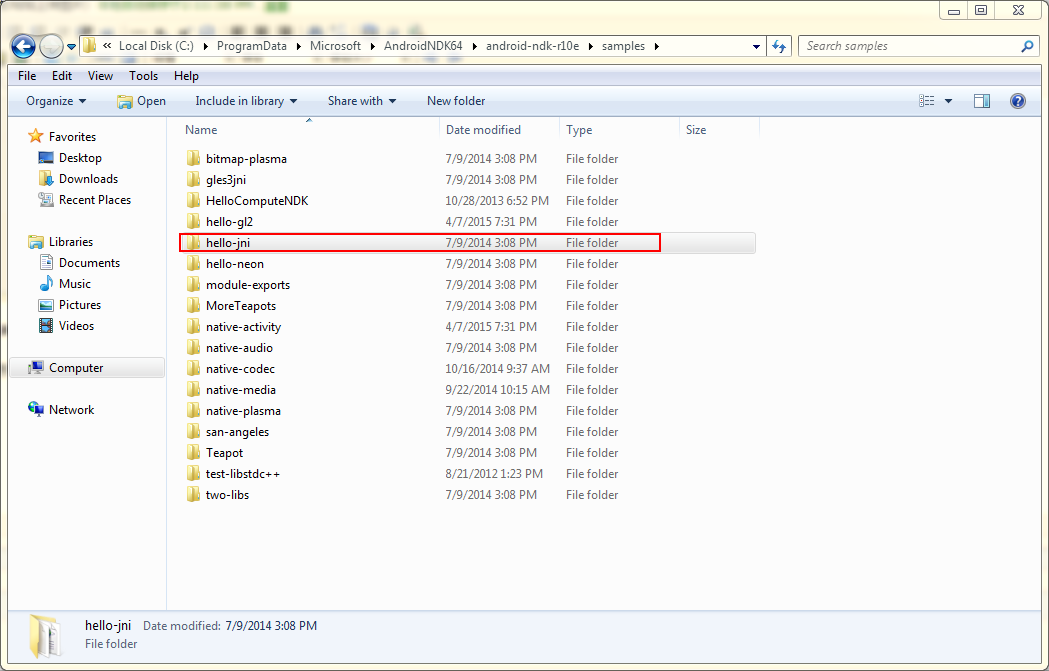

　Demo中我們直接使用ndk包自帶的C代碼做示例,此處我使用hello-jni的代碼:

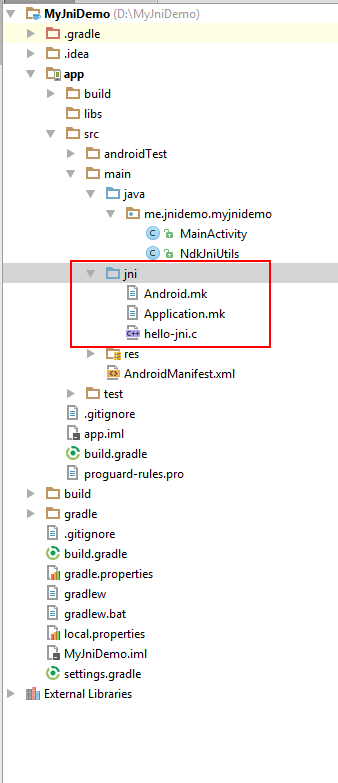

a) 將jni文件夾整體copy，粘貼到main文件夾下:

b)在activity_main.xml中添加一個Button:

d)新建一個class為NdkJniUtils，在內部聲明native方法（jni使用的定義，使用關鍵字native)　　

package me.jnidemo.myjnidemo;

/**
 * Created by c-yangx on 6/22/2016.
 */
public class NdkJniUtils {
    static{
        System.loadLibrary("hello-jni");//.so文件格式為:lib+庫名+.so
    }
    public static native String stringFromJNI();//函數名與C代碼的函數名保持一致
}

c)修改hello-jni.c文件中的函數名稱，格式為：Java_包名_類名_函數名(Java_me_jnidemo_myjnidemo_NdkJniUtils_stringFromJNI)

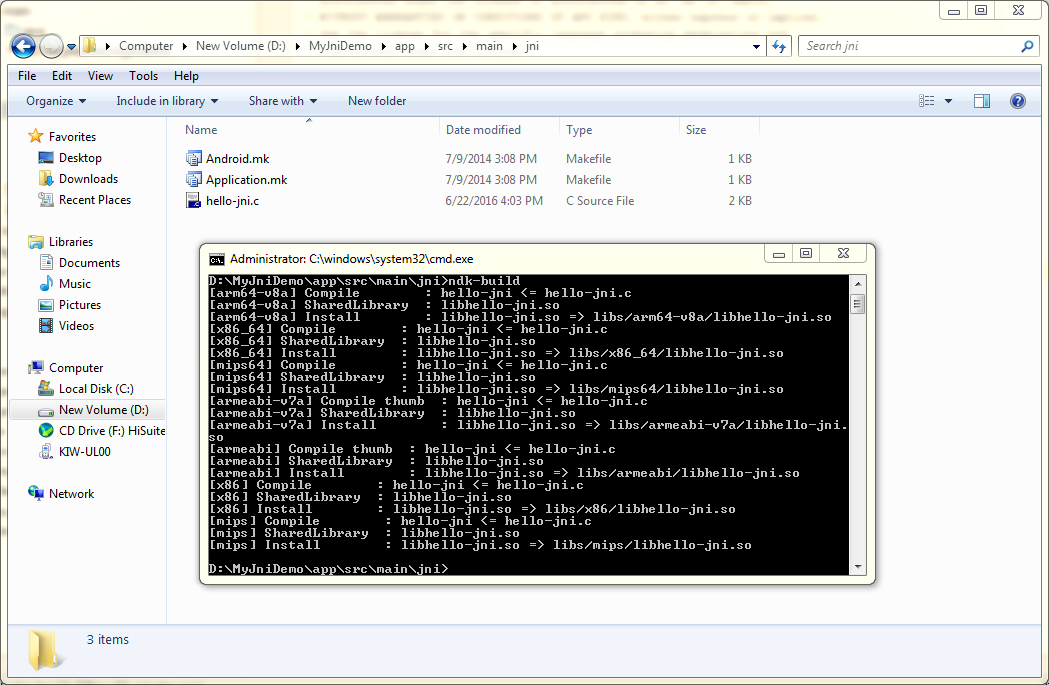

d) jni文件夾 右鍵=>show in Explorer 進入目錄;cmd進入此文件夾中，ndk-build命令進行編譯:

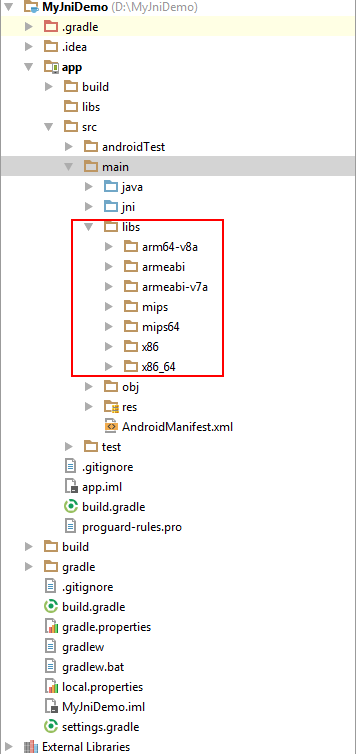

此編譯會觸發gradle,項目中會自動多出libs文件夾:



e)此時在MainActivity.java中添加Button的點擊事件：

package me.jnidemo.myjnidemo;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.TextView;

public class MainActivity extends AppCompatActivity {

    TextView ev1;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        ev1=(TextView)findViewById(R.id.edv) ;

        Button btn=(Button)findViewById(R.id.clickId);
        btn.setOnClickListener(new Button.OnClickListener(){
            @Override
            public void onClick(View v) {
                String res=NdkJniUtils.stringFromJNI();
                ev1.setText(res);
            }
        });
    }
}

f) 在gradle.properties中添加配置:android.useDeprecatedNdk=true;

　在local.properties中添加ndk.dir=C\:\\ProgramData\\Microsoft\\AndroidNDK64\\android-ndk-r10e

　否則gradle會拋異常

g)運行，觸發click事件時，會拋異常：

06-22 15:11:04.174 7196-7196/me.jnidemo.myjnidemo E/AndroidRuntime: FATAL EXCEPTION: main
                                                                    Process: me.jnidemo.myjnidemo, PID: 7196
                                                                    java.lang.UnsatisfiedLinkError: dalvik.system.PathClassLoader[DexPathList[[zip file "/data/app/me.jnidemo.myjnidemo-1/base.apk"],nativeLibraryDirectories=[/vendor/lib64, /system/lib64]]] couldn't find "libhello-jni.so"
                                                                        at java.lang.Runtime.loadLibrary(Runtime.java:378)
                                                                        at java.lang.System.loadLibrary(System.java:997)
                                                                        at me.jnidemo.myjnidemo.NdkJniUtils.(NdkJniUtils.java:8)
                                                                        at me.jnidemo.myjnidemo.MainActivity$1.onClick(MainActivity.java:23)
                                                                        at android.view.View.performClick(View.java:4837)
                                                                        at android.view.View$PerformClick.run(View.java:20020)
                                                                        at android.os.Handler.handleCallback(Handler.java:739)
                                                                        at android.os.Handler.dispatchMessage(Handler.java:95)
                                                                        at android.os.Looper.loop(Looper.java:135)
                                                                        at android.app.ActivityThread.main(ActivityThread.java:5669)
                                                                        at java.lang.reflect.Method.invoke(Native Method)
                                                                        at java.lang.reflect.Method.invoke(Method.java:372)
                                                                        at com.android.internal.os.ZygoteInit$MethodAndArgsCaller.run(ZygoteInit.java:960)
                                                                        at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:755)

因此我們還需進行配置----在build.gradle中做一個資源路徑指定即可：

// build.gradle
android {
//
   //...
    sourceSets {
        main {
            //你的源碼目錄
            jniLibs.srcDirs  'src/main/libs'
        }
    }
}

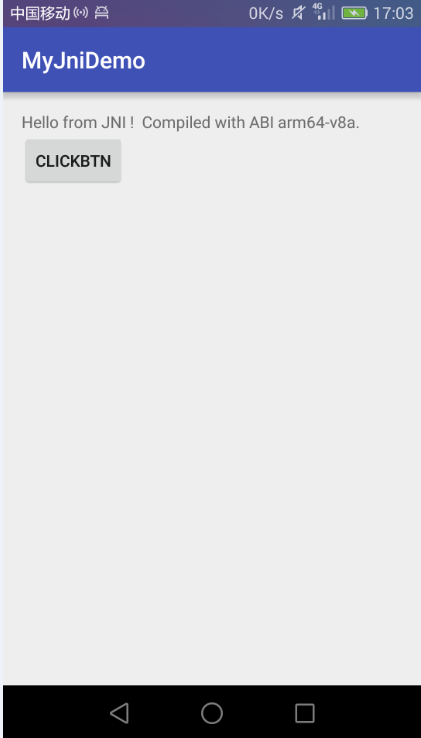

重新編譯運行，ok了：

補錄：

　　a)指定生成基於哪些CPU架構的.so文件：

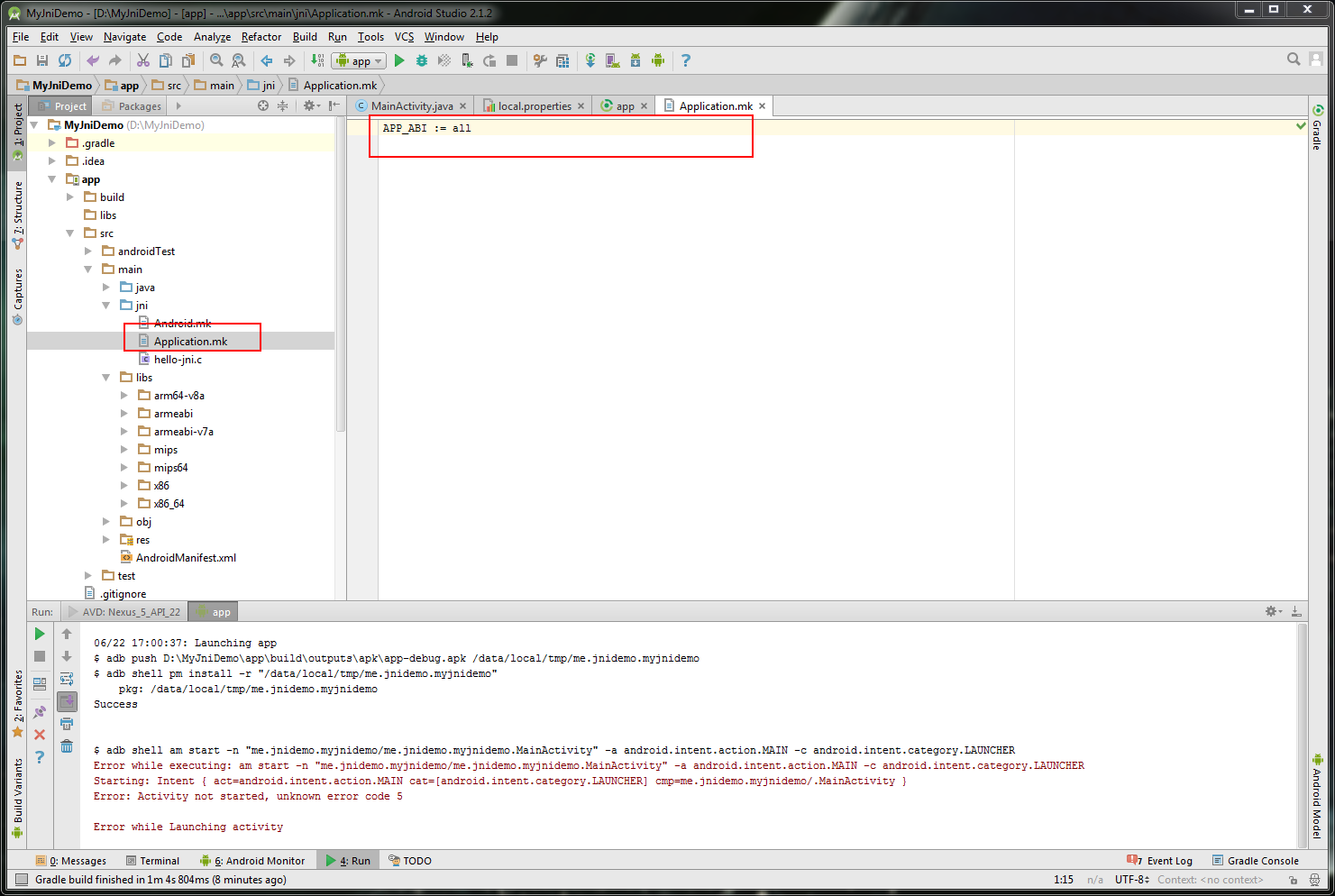

1) Application.mk文件配置方式：

本文配置項，生成的為全架構平台的.so文件,缺點是會使得apk包變大:

可以修改,指定多個平台。如:APP_ABI :=armeabi armeabi-v7a x86 mips

　b)build.gradle配置方式:在app module目錄下的build.gradle中設置庫文件名（生成的so文件名）,找到gradle文件的defaultConfig這項，在裡面添加如下內容：

defaultConfig {
    ......
    ndk{
        //moduleName "YanboberJniLibName"            //生成的so名字
        abiFilters "armeabi", "armeabi-v7a", "x86"    //輸出指定三種abi體系結構下的so庫。目前可有可無。
    }
}

　　b) Android.mk配置含義:

LOCAL_PATH := $(call my-dir)     #提定當前路徑

include $(CLEAR_VARS)            #清除全局配置變量，LOCAL_XXX,除了LOCAL_PATH

LOCAL_MODULE    := hello        #指定生成動態庫名hello，生成的動態庫文件libhello.so
LOCAL_SRC_FILES := hello.c        #指定生成動態庫的源文件

include $(BUILD_SHARED_LIBRARY) #提定生成動態庫



後續：

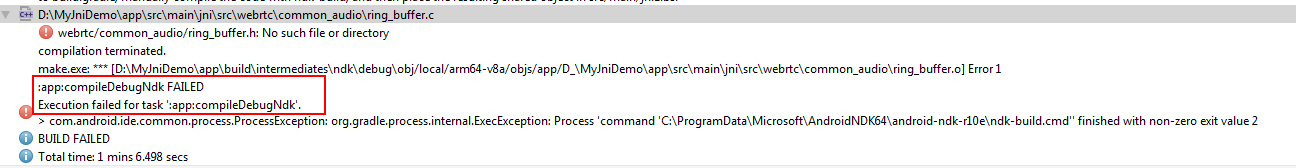

　　a) Bug 1 => app:compileDebugNdk FAILED

最近在研究WebRtc的APM(Audio_Processing_Module)音頻處理模塊,將所有的C代碼文件導入項目,通過ndk-build命令在cmd窗口編譯時，一切ok。

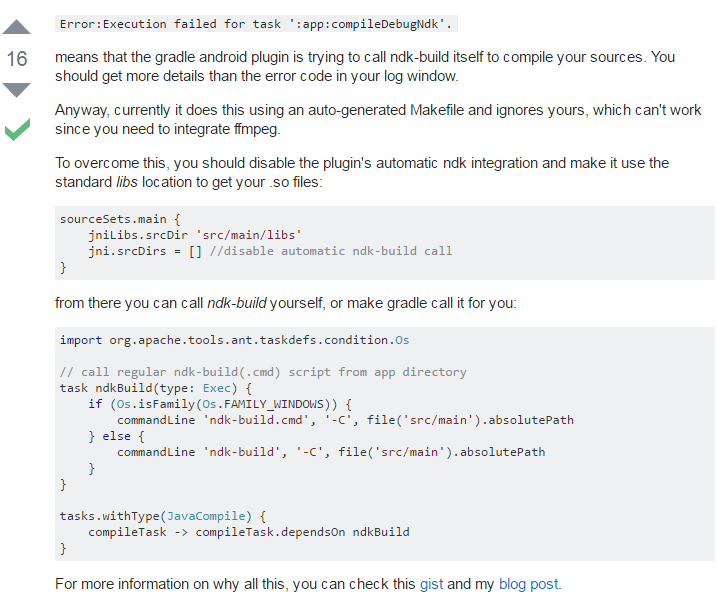

但是項目編譯時卻報此錯誤，最後(科學上網)找到了解決方案(網址:http://stackoverflow.com/questions/27453085/execution-failed-for-task-appcompiledebugndk-failed-to-run-this-command-ndk),

大體意思就是說gradle嘗試自己編譯你的源文件，而不是使用你編譯好的.so文件。既然在cmd中編譯通過了，那麼咱們可以通過配置,禁用gradle的ndk調用行為

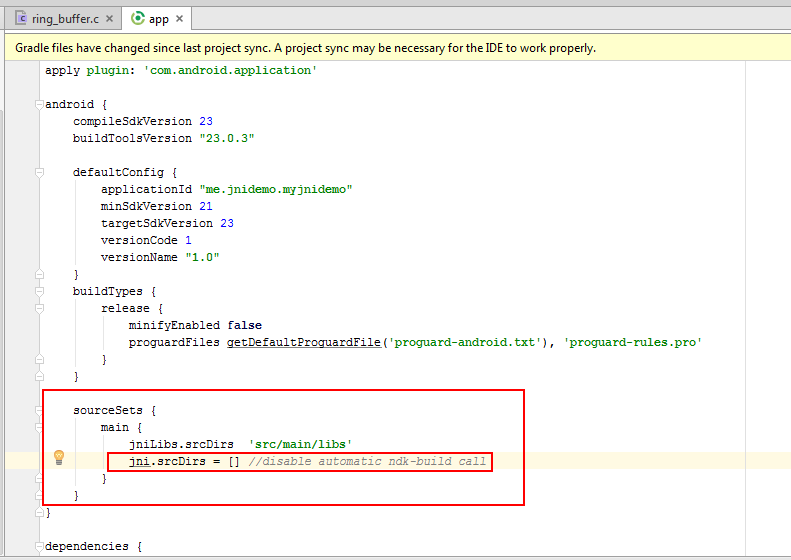

，而使用你配置的路徑下的.so文件。於是，我在app build.gradle中添加了 => jni.srcDirs=[],然後編譯運行，一切ok了。
