Memcached 源碼分析--命令流程分析

一、執行命令

首先是啟動memcached 自帶參數如下：



-p       設置TCP端口號(默認設置為: 11211)
-U       UDP監聽端口(默認: 11211, 0 時關閉)
-l   綁定地址(默認:所有都允許,無論內外網或者本機更換IP，有安全隱患，若設置為127.0.0.1就只能本機訪問)
-c       max simultaneous connections (default: 1024)
-d            以daemon方式運行
-u  綁定使用指定用於運行進程
-m       允許最大內存用量，單位M (默認: 64 MB)
-P      將PID寫入文件，這樣可以使得後邊進行快速進程終止, 需要與-d 一起使用

#$: ./usr/local/bin/memcached -d -u root -l 192.168.10.156 -m 2048 -p 12121





客戶端通過網絡方式連接:

telnet 192.168.10.156 12121

然後就可以操作命令、常見命令如下：



set
add
replace
get
delete

格式如下：





command


參數說明如下：
command set/add/replace
key     key 用於查找緩存值
flags     可以包括鍵值對的整型參數，客戶機使用它存儲關於鍵值對的額外信息
expiration time     在緩存中保存鍵值對的時間長度（以秒為單位，0 表示永遠）
bytes     在緩存中存儲的字節點
value     存儲的值（始終位於第二行）





二、命令執行流程代碼分析

首先看一下工作線程中的命令數據結構：

/**
* The structure representing a connection into memcached.
*/
typedef struct conn conn;


非常重要的幾個參數：
char * rbuf：用於存儲客戶端數據報文中的命令。
int rsize：rbuf的大小。
char * rcurr：未解析的命令的字符指針。
int rbytes：為解析的命令的長度。


結構如下：



struct conn {
    int    sfd;
   	char   *rbuf;   /** buffer to read commands into */
    char   *rcurr;  /** but if we parsed some already, this is where we stopped */
    int    rsize;   /** total allocated size of rbuf */
    int    rbytes;  /** how much data, starting from rcur, do we have unparsed */

	/* data for the mwrite state */
    struct iovec *iov;
    int    iovsize;   /* number of elements allocated in iov[] */
    int    iovused;   /* number of elements used in iov[] */

    struct msghdr *msglist;
    int    msgsize;   /* number of elements allocated in msglist[] */
    int    msgused;   /* number of elements used in msglist[] */
    int    msgcurr;   /* element in msglist[] being transmitted now */
    int    msgbytes;  /* number of bytes in current msg */
    LIBEVENT_THREAD *thread; /* Pointer to the thread object serving this connection */
	...
};

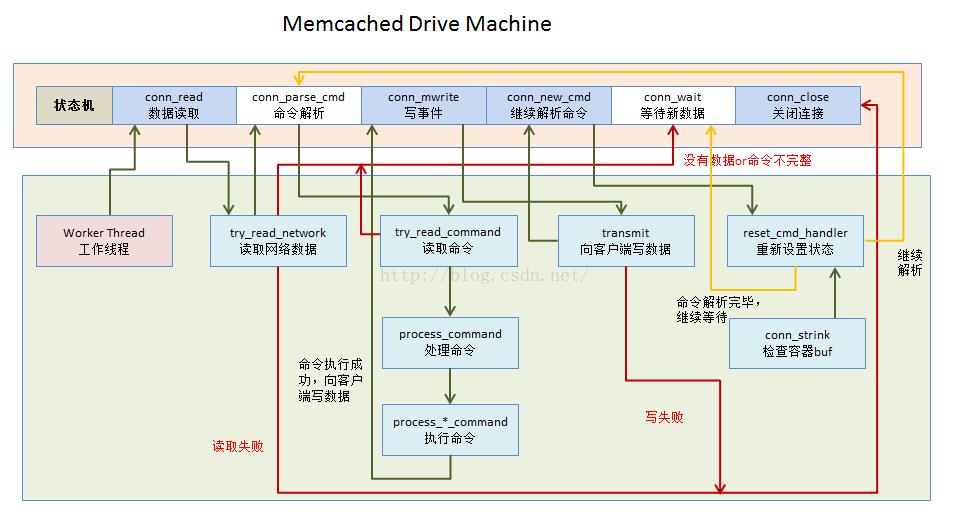

狀態機遷移： drive_machine(conn *c)

以上圖相當有水平，引用作者 http://calixwu.com/ 上的、自已就不再畫了。


以文字說明一下整體狀態機流程：
1. 當客戶端和Memcached建立TCP連接後，Memcached會基於Libevent的event事件來監聽客戶端新的連接及是否有可讀的數據。
2. 當客戶端有命令數據報文上報的時候，就會觸發drive_machine方法中的conn_read這個case狀態。
3. memcached通過try_read_network方法讀取客戶端的報文。如果讀取失敗，則返回conn_closing，去關閉客戶端的連接；如果沒有讀取到任何數據，則會返回conn_waiting，繼續等待客戶端的事件到來，並且退出drive_machine的循環；如果數據讀取成功，則會將狀態轉交給conn_parse_cmd處理，讀取到的數據會存儲在c->rbuf容器中。
4. conn_parse_cmd主要的工作就是用來解析命令。主要通過try_read_command這個方法來讀取c->rbuf中的命令數據，通過\n來分隔數據報文的命令。如果c->buf內存塊中的數據匹配不到\n，則返回繼續等待客戶端的命令數據報文到來conn_waiting；否則就會轉交給process_command方法，來處理具體的命令（命令解析會通過\0符號來分隔）。
5. process_command主要用來處理具體的命令。其中tokenize_command這個方法非常重要，將命令拆解成多個元素(KEY的最大長度250)。例如我們以get命令為例，最終會跳轉到process_get_command這個命令process_*_command這一系列就是處理具體的命令邏輯的。
6. 我們進入process_get_command，當獲取數據處理完畢之後，會轉交到conn_mwrite這個狀態。如果獲取數據失敗，則關閉連接。
7. 進入conn_mwrite後，主要是通過transmit方法來向客戶端提交數據。如果寫數據失敗，則關閉連接或退出drive_machine循環；如果寫入成功，則又轉交到conn_new_cmd這個狀態。
8. conn_new_cmd這個狀態主要是處理c->rbuf中剩余的命令。主要看一下reset_cmd_handler這個方法，這個方法回去判斷c->rbytes中是否還有剩余的報文沒處理，如果未處理，則轉交到conn_parse_cmd(第四步)繼續解析剩余命令；如果已經處理了，則轉交到conn_waiting，等待新的事件到來。在轉交之前，每次都會執行一次conn_shrink方法。
9. conn_shrink方法主要用來處理命令報文容器c->rbuf和輸出內容的容器是否數據滿了？是否需要擴大buffer的大小，是否需要移動內存塊。接受命令報文的初始化內存塊大小2048，最大8192。



三、下面以代碼簡要分析一下
1、讀寫事件回調函數：event_handler，這個方法中最終調用的是drive_machine



void event_handler(const int fd, const short which, void *arg) {
	conn* c = (conn *) arg;
	drive_machine(c);
}

drive_machine：
drive_machine這個方法中，都是通過c->state來判斷需要處理的邏輯。
conn_listening：監聽狀態
conn_waiting：等待狀態
conn_read：讀取狀態
conn_parse_cmd：命令行解析
conn_mwrite：向客戶端寫數據
conn_new_cmd：解析新的命令
//





static void drive_machine(conn *c) {
	bool stop = false;
	while(!stop) {
		switch (c->state) {
			case conn_waiting:
			// 通過update_event函數確認是否為讀狀態，如果是則切到conn_read
			if (!update_event(c, EV_READ | EV_PERSIST)) {
				conn_set_state(c, conn_closing);
			}
			conn_set_state(c, conn_read);
            stop = true;
            break;

           case conn_read:
           	// 讀取數據並根據read的情況切到不同狀態、正常情況切到conn_parse_cmd
           	res = try_read_network(c);
           	switch (res) {
            case READ_NO_DATA_RECEIVED:
                conn_set_state(c, conn_waiting);
                break;
            case READ_DATA_RECEIVED:
                conn_set_state(c, conn_parse_cmd);
                break;
            case READ_ERROR:
                conn_set_state(c, conn_closing);
                break;
            case READ_MEMORY_ERROR: /* Failed to allocate more memory */
                /* State already set by try_read_network */
                break;
            }
            break;

            case conn_parse_cmd:
            // 讀取命令並解析命令，如果數據不夠則切到conn_waiting
            if (try_read_command(c) == 0) {
            	/* we need more data! */
            	conn_set_state(c, conn_waiting);
        	}
            break;

            case conn_mwrite:
            res = transmit(c);
            switch(res){
            	case TRANSMIT_COMPLETE:
            	if (c->state == conn_mwrite) {
            		/* XXX:  I don't know why this wasn't the general case */
                    if(c->protocol == binary_prot) {
                        conn_set_state(c, c->write_and_go);
                    } else {
                    	// 命令回復完成後、又切換到conn_new_cmd處理剩余的命令參數
                        conn_set_state(c, conn_new_cmd);
                    }
            	}
            }
            break;

            ...
		}
	}
}

上面的邏輯主要反映了狀態機的轉換流程，下面重點看下數據處理這一塊：
命令格式：set username zhuli\r\n get username \n
通過\n這個換行符來分隔數據報文中的命令。因為數據報文會有粘包和拆包的特性，所以只有等到命令行完整
才能進行解析。所有只有匹配到了\n符號，才能匹配一個完整的命令。





static int try_read_command(conn *c) {
	if (c->protocol == binary_prot) { // 二進制模式
		dispatch_bin_command(c);
	}else{
		//查找命令中是否有\n，memcache的命令通過\n來分割
		el = memchr(c->rcurr, '\n', c->rbytes);

		//如果找到了\n，說明c->rcurr中有完整的命令了
        cont = el + 1; //下一個命令開始的指針節點
        //這邊判斷是否是\r\n,如果是\r\n，則el往前移一位
        if ((el - c->rcurr) > 1 && *(el - 1) == '\r') {
            el--;
        }
        //然後將命令的最後一個字符用 \0（字符串結束符號）來分隔
        *el = '\0';

        //處理命令，c->rcurr就是命令
        process_command(c, c->rcurr);

        //移動到下一個命令的指針節點
		c->rbytes -= (cont - c->rcurr);
		c->rcurr = cont;
	}
}

// 處理具體的命令。將命令分解後，分發到不同的具體操作中去
static void process_command(conn *c, char *command) {
	token_t tokens[MAX_TOKENS];
	// 拆分命令:將拆分出來的命令元素放進tokens的數組中
	ntokens = tokenize_command(command, tokens, MAX_TOKENS);

	// 分解出來的命令的第一個參數為操作方法
	1、process_get_command(c, tokens, ntokens, false); // "get"/"bget"

	2、process_update_command(c, tokens, ntokens, comm, false); // "add"/"set"/...

	3、process_get_command(c, tokens, ntokens, true); // "gets"

	...>> 4-n
}

這裡以 get 命令走讀下：





static inline void process_get_command(conn *c, token_t *tokens...){
	it = item_get(key, nkey, c); // 內存存儲快塊取數據
	if (it) { // 獲取到了數據
        /*
         * Construct the response. Each hit adds three elements to the
         * outgoing data list:
         *   "VALUE "
         *   key
         *   " " + flags + " " + data length + "\r\n" + data (with \r\n)
         */
		// 構建初始化返回出去的數據結構
		add_iov(c, "VALUE ", 6);
		add_iov(c, ITEM_key(it), it->nkey);
		add_iov(c, ITEM_suffix(it), it->nsuffix - 2);
		add_iov(c, suffix, suffix_len);
		add_iov(c, "END\r\n", 5);

		// 最後切到 conn_mwrite 即調用 transmit 函數
		conn_set_state(c, conn_mwrite);
	}
}
/*
 * Returns an item if it hasn't been marked as expired,
 * lazy-expiring as needed.
 */
item *item_get(const char *key, const size_t nkey, conn *c) {
    item *it;
    uint32_t hv;
    hv = hash(key, nkey);
    item_lock(hv);
    it = do_item_get(key, nkey, hv, c);
    item_unlock(hv);
    return it;
}

// 向客戶端寫數據。寫完數據後，如果寫失敗，則關閉連接；如果寫成功，則會將狀態修改成conn_new_cmd，
// 繼續解析c->rbuf中剩余的命令
static enum transmit_result transmit(conn *c) {
	//msghdr 發送數據的結構
    struct msghdr *m = &c->msglist[c->msgcurr];

    //sendmsg 發送數據方法
    res = sendmsg(c->sfd, m, 0);

	...
}

對於剩余命令的處理：





//重新設置命令handler
static void reset_cmd_handler(conn *c) {
    c->cmd = -1;
    c->substate = bin_no_state;
    if (c->item != NULL) {
        item_remove(c->item);
        c->item = NULL;
    }
    conn_shrink(c); //這個方法是檢查c->rbuf容器的大小
    //如果剩余未解析的命令 > 0的話，繼續跳轉到conn_parse_cmd解析命令
    if (c->rbytes > 0) {
        conn_set_state(c, conn_parse_cmd);
    } else {
        //如果命令都解析完成了，則繼續等待新的數據到來
        conn_set_state(c, conn_waiting);
    }
}

/*
 * Shrinks a connection's buffers if they're too big.  This prevents
 * periodic large "get" requests from permanently chewing lots of server
 * memory.
 *
 * This should only be called in between requests since it can wipe output
 * buffers!
 */
static void conn_shrink(conn *c) { // 檢查rbuf的大小
    if (c->rsize > READ_BUFFER_HIGHWAT && c->rbytes < DATA_BUFFER_SIZE) {
        char *newbuf;

        if (c->rcurr != c->rbuf)
            memmove(c->rbuf, c->rcurr, (size_t)c->rbytes);

        newbuf = (char *)realloc((void *)c->rbuf, DATA_BUFFER_SIZE);
        if (newbuf) {
            c->rbuf = newbuf;
            c->rsize = DATA_BUFFER_SIZE;
        }
        c->rcurr = c->rbuf;
    }
	...
}

對於異步套接字編譯就是 回調+狀態機、一定要記下所有的狀態。有幾點要特別注意：
1、注冊的事件處理函數不能堵塞或主動sleep、否則整個工作線程處於掛起狀態。
2、單線程、但其內在的復雜性——將線性思維分解成一堆回調的負擔（breaking up linear thought into a bucketload of callbacks）——仍然存在
3、對於每個事件的處理都需要維護一個狀態、上下文是緊密相關的、代碼編寫時需要時刻注意小心。
4、注意epoll的工作模式：LT還是ET模式、一般是回調時盡量處理更多的數據包。
