android開發中Settings結構簡單分析

Setting是android系統很重要的模塊，這個模塊並不是很復雜，這部分也一直在看，很多時候都是在看某個具體的選項，比如WLAN，藍牙這樣具體的源碼，但是對於主界面的布局以及結構並不清楚。

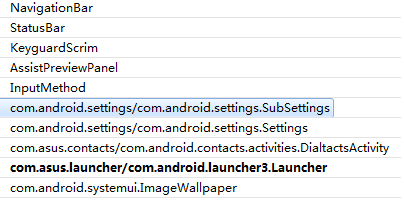

在使用Hierarchy Viewer工具可以看到Settings模塊的主界面顯示的是Settings，

com.android.settings/com.android.settings.Settings

在進入設置的子界面的時候，顯示永遠是SubSettings，

com.android.settings/com.android.settings.SubSettings

這樣我就感覺有點奇怪，為什麼所有的子界面顯示的都是SubSettings。
這幾天搜了相關資料和結合源碼看了一下這部分的邏輯，簡單分析如下。

Settings主界面Activity使用的是Settings Settings子界面Activity基本上都是使用SubSettings Settings與SubSettings中都是空Activity，這裡的空Activity指的是沒有重寫7大生命周期方法 Settings與SubSettings都是繼承於SettingsActivity
主界面使用的layout是：settings_main_dashboard，子界面使用的layout是：settings_main_prefs

在SettingsActivity的onCreate方法中，通過判斷當前是Settings還是SubSettings來確定用什麼布局來顯示

 @Override
    protected void onCreate(Bundle savedState) {
        super.onCreate(savedState);
        .....
        mIsShowingDashboard = className.equals(Settings.class.getName());

        setContentView(mIsShowingDashboard ?
                R.layout.settings_main_dashboard : R.layout.settings_main_prefs);

        ....
        ....
    }

這裡會有兩個問題，Settings作為主界面，加載的是settings_main_dashboard.xml文件，下面是這個xml文件具體內容

<framelayout android:background="@color/dashboard_background_color" android:id="@+id/main_content" android:layout_height="match_parent" android:layout_width="match_parent" xmlns:android="http://schemas.android.com/apk/res/android"> </framelayout>

如果都是這個布局的話，那麼主界面的不同item是如何顯示出來的呢？

主界面settings_main_dashboard中是使用DashboardSummary(Fragment)進行填充。由於設置的主界面Settings和設置的子界面SubSettings都是繼承於SettingsActivity的，Setting是和SubSettings裡面是空的，所以會執行父類SettingsActivity的onCreate方法。
在SettingsActivity的onCreate方法後面，在這裡會switchToFragment進行替換，
將其替換為DashboardSummary。DashboardSummary同樣是一個Fragment，通過mIsShowingDashboard判斷是否將DashboardSummary替換過來，而這裡mIsShowingDashboard的值是通過判斷當前是Settings還是SubSettings來獲得的。
下面是switchToFragment方法的部分源碼：

 if (savedState != null) {
        .....
        .....
    } else {
            if (!mIsShowingDashboard) {
                ......
                ......
                switchToFragment(initialFragmentName, initialArguments, true, false,mInitialTitleResId, mInitialTitle, false);
            } else {
                switchToFragment(DashboardSummary.class.getName(), null, false, false,mInitialTitleResId, mInitialTitle, false);
            }
    }

然後去看DashboardSummary這個類，它是一個Fragment。DashboardSummary繼承了PreferenceFragment，並且在它的onCreateView方法中，加載的XML布局是dashboard.xml，dashboard.xml的布局如下，使用ScrollView嵌套了一個豎直的線性布局，這樣，設置的主界面就是可以滾動的垂直的線性結構。

這樣，設置主頁面Settings的整體結構就出來了，接下來看這界面的選項列表是如何加載出來的。
注意到在DashboardSummary的onResume方法中，有個方法為sendRebuildUI，這個方法通過Handler發送Message來通知界面更新UI，更新UI的方法為rebuildUI。
在rebuildUI這個方法中，通過調用SettingsActivity中的getDashboardCategories來獲得主界面的選項列表，在SettingsActivity中的getDashboardCategories方法中，通過調用buildDashboardCategories來從布局文件中將Setting主界面的選項解析出來，這個布局為dashboard_categories.xml。下面截取的是dashboard_categories.xml部分布局文件，大神board-categories節點表示的大的選項的分類，dashboard-tile則表示的是具體的選項比如wifi，藍牙等。

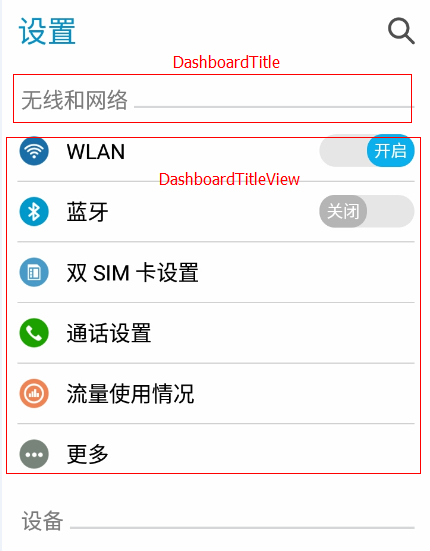

上面紅框圈住的為DashboardTitle，下面紅框圈住的為DashboardTitleView，DashboardTitle對應的是xml布局中的dashboard-category這個節點，而DashboardTitleView則對應的是dashboard-title這個節點。


    vcnlfd2lyZWxlc3NfbmV0d29ya3M=">



       .....
       .....



通過以上一系列的操作，Setting模塊的主界面的布局就加載出來了。

在Settings類中，定義了大量靜態的內部類，但是都是空的，並未實現。
定義的這些靜態內部類主要用於跳轉用的，比如從SystemUI跳轉至Setting的某一個頁面，另外這些靜態內部類在AndroidManifest.xml文件中通過meta-data將相應的Fragment綁定起來。

這裡是如何通過meta-data將相應的Fragment進行綁定的，可以看看這個博客：Android5.0 Settings各個子模塊跳轉和布局實現

第二個問題，進入設置子界面，也就是二級界面的時候，Hierarchy Viewer工具上顯示的SubSettings，接下來分析這一塊。
由SubSettingsActivity的onCreate方法可知，SubSettings加載的布局文件是settings_main_prefs.xml，布局文件的內容如下。




        <framelayout android:background="?attr/preferenceBackgroundColor" android:id="@+id/main_content" android:layout_height="match_parent" android:layout_width="match_parent">

    </framelayout>







同樣的，SubSettings的Fragment的替換也是在SettingsActivity的onCreate方法中處理，注意到在onCreate方法的後面，如下，當mIsShowingDashboard為false時，會調用
switchToFragment(),這時第一個參數穿進去的是initalFragmentName,initalFragmentName這個參數就是對應的就是子界面的Fragment，在onCreate方法內先後執行了getMetaData和getIntent兩個方法後，會通過PackageManager獲取Activity的信息，得到對應的Activity的meta-data中key為com.android.settings.FRAGMENT_CLASS的值value，比如
wifi設置模塊的值就是com.android.settings.WirelessSettings，然後再通過構造一個intent，並且給它增加了一個特殊的鍵值對，key為：settings：show_fragment，value為mFragmentClass指定的Fragment類名。

 if (savedState != null) {
        .....
        .....
    } else {
            if (!mIsShowingDashboard) {
                ......
                ......
                switchToFragment(initialFragmentName, initialArguments, true, false,mInitialTitleResId, mInitialTitle, false);
            } else {
                switchToFragment(DashboardSummary.class.getName(), null, false, false,mInitialTitleResId, mInitialTitle, false);
            }
    }

這樣，SubSettings中settings_main_prefs.xml對應的Fragment就會被響應的Fragment替換過來了。

這個部分介紹的是Settings子界面是如何渲染出來的。
最後介紹下，由主界面的Item項是如何進行跳轉的，即由主界面的選項是如何響應用戶的點擊事件跳轉至子界面的？

由於主界面的布局都是采用DashboardCategory和DashboardTileView進行構造的，DashboardCategory相當於父控件，而DashboardTileView則為子控件，一般DashboardCategory一般可以包含多個DashboardTileView。

查看DashboardTileView這個類的源碼，會發現這裡面有個onClick方法，這樣用戶的點擊事件就可以響應了。當用戶點擊的時候，會調用Utils.startWithFragmen。

@Override
    public void onClick(View v) {
        if (mTile.fragment != null) {
            Utils.startWithFragment(getContext(), mTile.fragment, mTile.fragmentArguments, null, 0,
                    mTile.titleRes, mTile.getTitle(getResources()));
        } else if (mTile.intent != null) {
            int numUserHandles = mTile.userHandle.size();
            if (numUserHandles > 1) {
                ProfileSelectDialog.show(((Activity) getContext()).getFragmentManager(), mTile);
            } else if (numUserHandles == 1) {
                getContext().startActivityAsUser(mTile.intent, mTile.userHandle.get(0));
            } else {
                getContext().startActivity(mTile.intent);
            }
        }
    }

在startFragment中，獲得點擊的item項對應的FragmentName，，然後構造一個Intent進行跳轉。

public static void startWithFragment(Context context, String fragmentName, Bundle args,
            Fragment resultTo, int resultRequestCode, String titleResPackageName, int titleResId,
            CharSequence title, boolean isShortcut) {
        Intent intent = onBuildStartFragmentIntent(context, fragmentName, args, titleResPackageName,
                titleResId, title, isShortcut);
        if (resultTo == null) {
            context.startActivity(intent);
        } else {
            resultTo.startActivityForResult(intent, resultRequestCode);
        }
    }

    public static Intent onBuildStartFragmentIntent(Context context, String fragmentName,
            Bundle args, String titleResPackageName, int titleResId, CharSequence title,
            boolean isShortcut) {
        Intent intent = new Intent(Intent.ACTION_MAIN);
        intent.setClass(context, SubSettings.class);
        intent.putExtra(SettingsActivity.EXTRA_SHOW_FRAGMENT, fragmentName);
        intent.putExtra(SettingsActivity.EXTRA_SHOW_FRAGMENT_ARGUMENTS, args);
        intent.putExtra(SettingsActivity.EXTRA_SHOW_FRAGMENT_TITLE_RES_PACKAGE_NAME,
                titleResPackageName);
        intent.putExtra(SettingsActivity.EXTRA_SHOW_FRAGMENT_TITLE_RESID, titleResId);
        intent.putExtra(SettingsActivity.EXTRA_SHOW_FRAGMENT_TITLE, title);
        intent.putExtra(SettingsActivity.EXTRA_SHOW_FRAGMENT_AS_SHORTCUT, isShortcut);
        return intent;
    }
