Android逆向分析案例——某地圖的定位請求分析

微信裡面有個“附近的人”，相信大家都知道，大概的原理就是調用騰訊地圖的sdk進行定位，然後把個人的定位信息發到微信服務器上進行處理，再把一定范圍內的人的信息返回並用列表的形式顯示出來。

因為剛踏入逆向分析這行，所以抱著學習的態度，研究一下大公司的東西，漲一下知識，嗯，本次的案例就是分析騰訊地圖中定位請求數據的加解密，以及搭建簡易的APK模擬實現定位請求。

為了分析這一案例，是要掌握一定的分析工具的，其中包括APKTOOL， Sublime-Text， Xposed框架，Wireshark等。

嗯，作為分析筆記，我就不細說了，只是將分析的步驟一步步地列舉出來。



首先，下載微信APK，利用APKTOOL在DOS下敲命令生成smali文件夾，這個過程我就不說了，前面博客已介紹過APKTOOL的使用方法。對於初學者來說，他們喜歡看到直接明了的源代碼，所以他們會喜歡用dex2jar去反編譯，並利用jd-gui去查看代碼，包括我當初也是如此，但現在我為什麼不用dex2jar和jd-gui去分析呢？再往下看看



然後用smali文件查看工具Sublime-Text 3打開其剛剛生成的smali文件夾，如下圖：



嗯，反編譯出來的文件數量令人感到窒息的，是不是有點感到逆向分析的痛苦了？要在如此多的smali文件裡找到對應的類，並定位到關鍵的代碼，這是需要一定的技巧的，不然你就只能碼海撈針了。順便一提，這貨混淆得太好了，裡面的可讀性非常差，而且通過smali可以看到代碼是有一定的復雜性的，特別多goto語句，所以如果用jd-gui浏覽代碼的話，是很不准確的，而且有一些內部類jd-gui是不會顯示出來的等等。。。總而言之，smali的表達基本是正確的，但jd-gui轉變過程並沒有那麼智能，所以jd-gui所表達的信息很大程度是錯的，只能輔助用，不能依賴。

既然我們要找的是地圖地位請求，那麼肯定涉及到網絡，那麼又怎麼能少了抓包過程呢？好，進入微信，打開wireshark，在點擊“附近的人”按鈕同時觀察wireshark抓到的包，主要是Http協議的包。很好抓，如下圖：

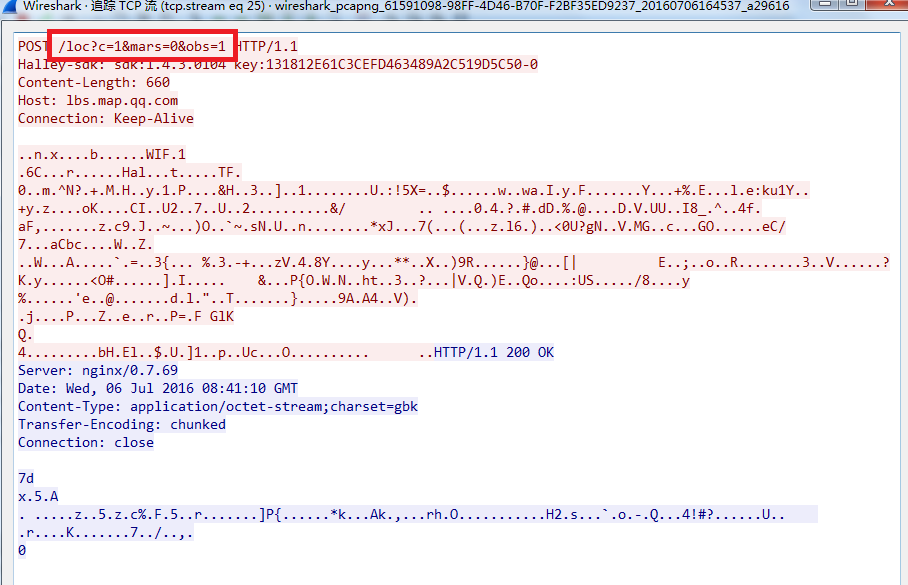

接著，我們右鍵打開選項，並選擇“追蹤流”，查看Http請求數據的TCP流，並嘗試去從請求中找到關鍵字符串：

可以從抓到的包看到，在請求行和請求頭中有我們想要的關鍵字符串，至於請求體就不用細看了，已被加密過，但我們的目的就是要分析其加解密原理。

SO，接下來一步就是通過關鍵字符串，在碼海中定位到關鍵的代碼。

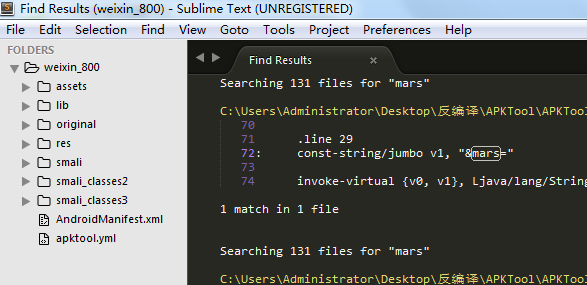

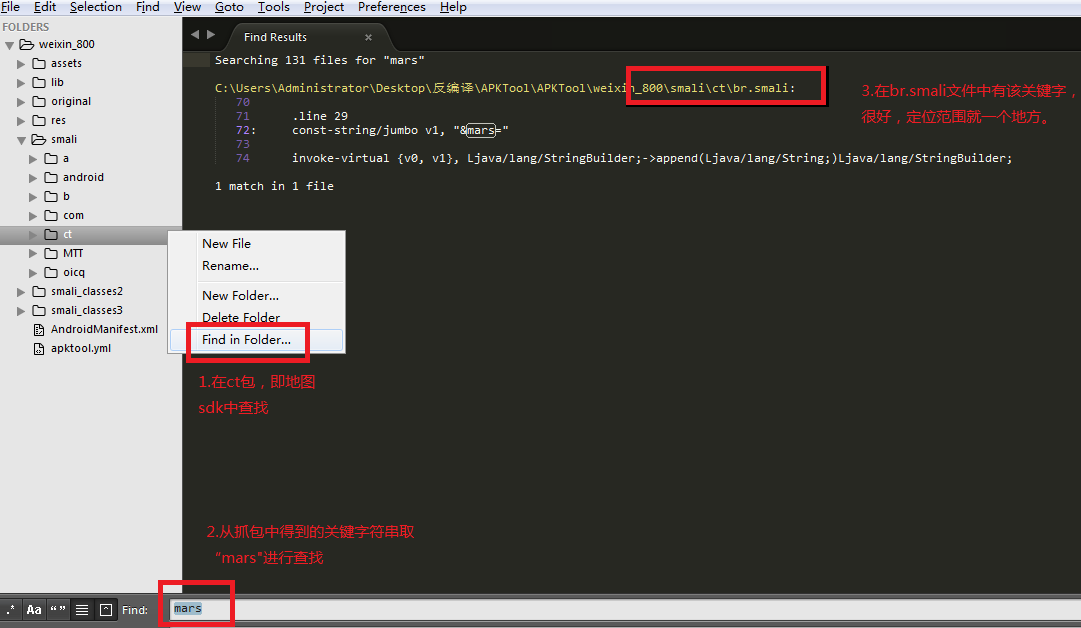

先回到剛才用Sublime-Text打開smali文件夾的界面，在界面中找到ct包(包名已被混淆，實際就是集成地圖sdk的jar包)，在該包下的所有smali文件查找剛才抓包的關鍵字符串，這裡只用了“/loc?c=1&mars=0&obs=1”中的“mars”進行查找。

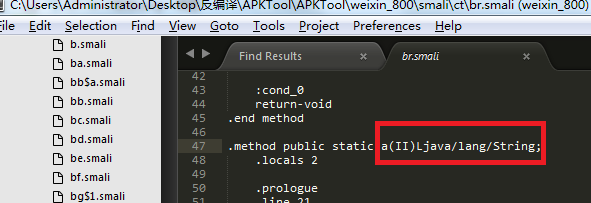

我們可以看到，在搜索結果裡找到了該字符串在哪裡被調用了，很好，就在br.smali這個文件中，那麼我們找到br.smali文件，並打開它：

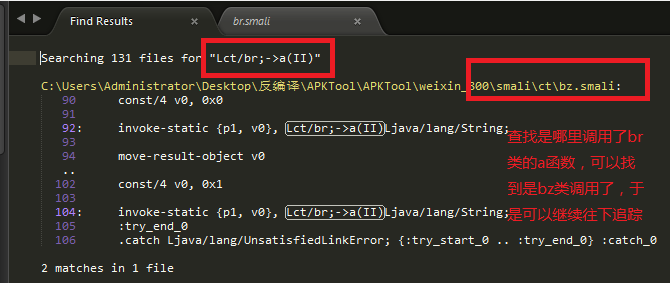

然後，可以看到字符串是在br.smali中的a(II)方法中調用的，那麼我們就繼續順籐摸瓜~根據smali語法，構造搜索字符串“Lct/br;->a(II)”， 通過這個字符串，我們可以利用Find in Floder的搜索功能，知道在哪裡調用了這個函數：

不錯，已經找到了核心文件bz.smali，我就先說了吧，該類有兩個內部類一個bz$1，另一個bz$a（美元符號代表內部類），bz$1是一個繼承了Runnable的一個線程類，bz$a就是一個封裝數據的類，包括加密後的數據和請求地址。

因為我們是要找到加解密的原理，所以在找關鍵代碼的時候，要多留心帶有String類，和byte[]數組參數的函數，這些往往就是我們的Target~

so，不妨大致浏覽一下bz.smali裡涉及到String和byte[]的函數:

看到紅色圈出來的代碼了嗎，那就是關鍵代碼了。我就先直接說了吧，1：String為數據明文 ， 2. 3：明文.getBytes("gbk")得到byte[]， 4：b$a類的a方法，該方法就是利用java中的DeflaterOutputStream壓縮處理， 5：將壓縮後的byte[]作為參數放到 bz類的a方法中處理，該方法內還調用了so庫的本地方法進行異或加密，這個後面會說明， 6：初始化一個bz$a類，該類封裝了加密後的數據byte[]和地址String。

當初始化bz$a類後，它會被壓進一個LinkedBlockingQueue隊列中，即調用其offer方法；然後在bz$1線程類，再次take出來，將其byte[] get出來，作為Http請求體的數據。

那麼，有人就問，為什麼你就確定一定會調用這個函數呢？Good Question，別看我說得那麼輕松，實際在通過關鍵字符找關鍵代碼的同時，有必要通過Xposed框架的hook技術來驗證是否調用了這個函數，又或者hook這個函數，查看其參數和參數的變化等，這也是很重要的。Xposed框架使用前面博客有介紹，這裡不費口水了。

下面就是我通過Xposed框架中的一個模塊，hook到這個函數的：

從上圖可以看到，我hook了bz的函數a，並獲得其第一個參數String，並打印在Log中，可見確實是一段明文，這段明文是Json格式的，裡面包含了各種信息，包括手機imei, imsi，mac, 以及基站和周邊wifi的信息。

這樣一來，我們就可以確定這個函數確實是被調用了。

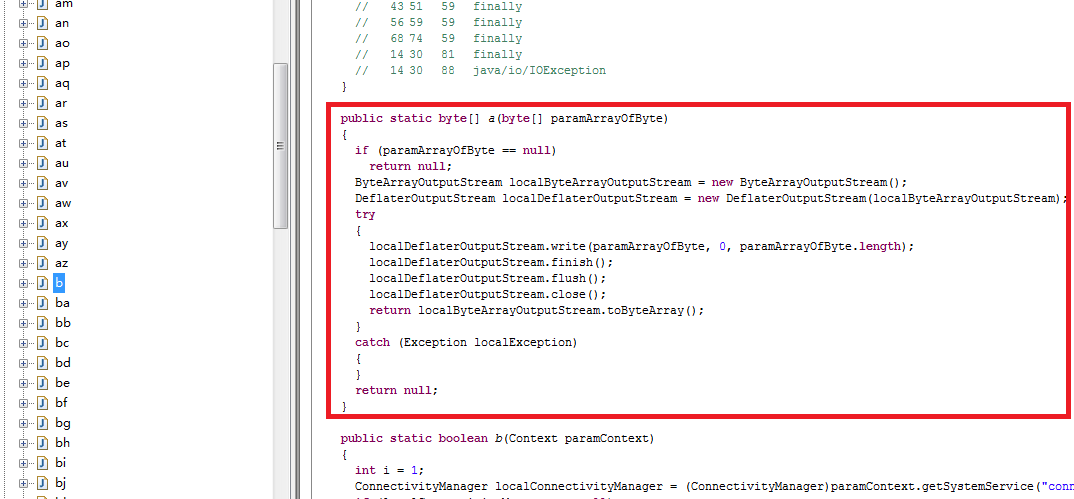

明文getBytes("gbk")調用了壓縮處理的函數， b$a->a([B)[B （smali格式的調用），那麼我們可以利用jd-gui打開b.smali文件，並查看其內部類a中的a方法（丫的，混淆得太惡心了，都是什麼abcd什麼鬼的~），切記，不要依賴jd-gui，上面的信息只能作為大概參考：

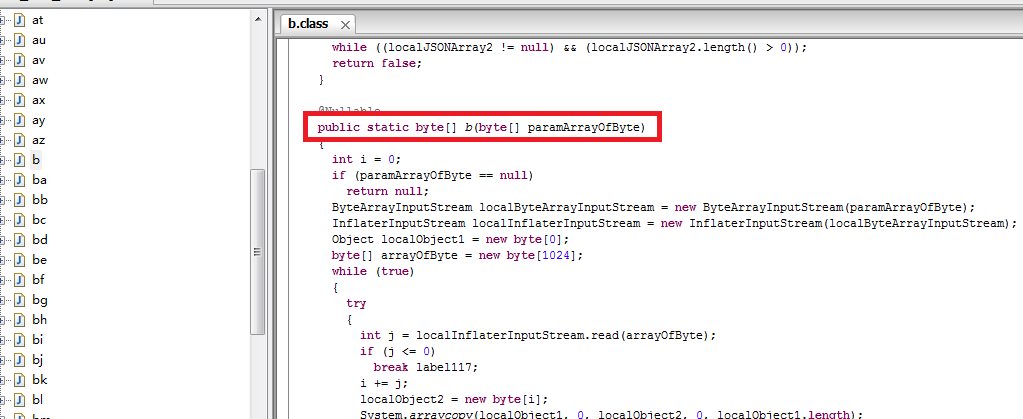

從紅色圈住的代碼看到，就是DeflaterOutputStream的壓縮處理，該a方法的下面還有一個b方法，處理的原理反過來的，即用InflaterInputStream對http的返回數據進行解壓縮處理：

除了對數據進行解壓縮處理外，還有一個異或加密，我們上面提到的步驟5：將壓縮後的byte[]作為參數放到 bz類的a方法中處理，該方法內還調用了so庫的本地方法進行異或加密，實際上可以通過順籐摸瓜找到最終函數：

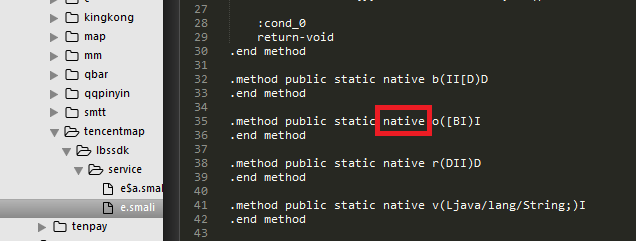

調用了e類的 o方法，該方法是native方法，用一般的方法是看不了so庫內的代碼的，但IDA PRO貌似是可以看其匯編代碼分析的，這個是有一定難度的。不過，這裡我們可以假定它裡面的處理只是一個簡單的異或加密，那麼我們就可以修改參數，將byte[]全部置0，通過異或運算找出其key。這是關鍵點，通過000000^key=key。

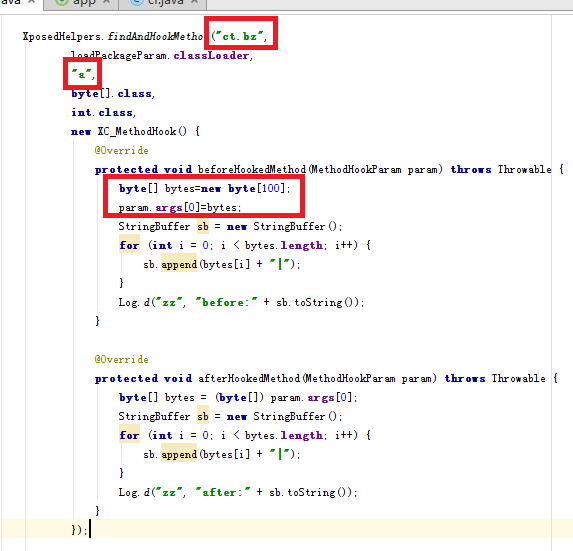

因為 e的o函數調用內嵌在bz的a([BI)方法裡，所以我們只需要hook外面那層函數就可以了，注意，這裡的bz有兩個a方法，混淆得惡心，但參數是不一樣的：

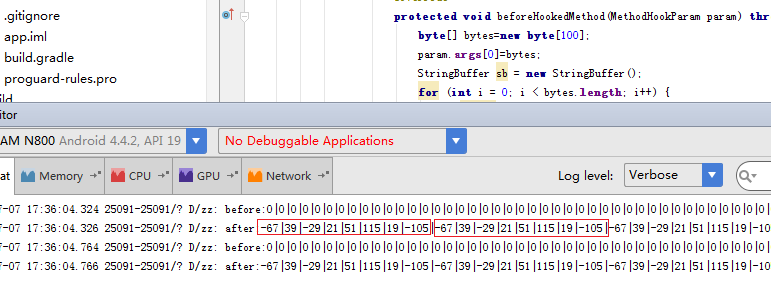

我這裡new了一個長度為100，值全為0的byte[]，key和0異或等於key本身，那麼我們看看是否這個本地方法裡的處理是不是異或？

從Log中可以看到，before是0，after是8個字節為一循環體的字節數組，顯然，這是個以 8個字節為key的異或加密，很好，看臉破解了就省事了，哈哈~

至此，整個數據從明文到密文就分析完成了，至於http返回後的數據實際上只需要解壓操作就出明文了，不再需要異或處理一次，所以就不講返回數據的處理了。



接下來，數據處理完了，那麼就分析是怎麼發送請求的。

還記得上面抓包的那個圖不？可以在請求數據中看到請求頭有關鍵字符串“Halley-sdk.......”，通過這個字符串，在sublime text中“find in folder”，在文件夾內搜索到該關鍵字符串，然後順籐摸瓜，後面你懂的，找到文件後，分析一下smali，大概就是用了apache接口的HttpClient進行一個請求而已。

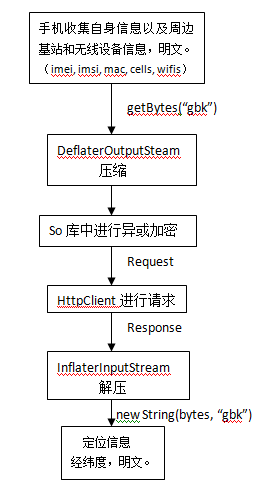

那麼，到這裡，我們需要梳理一下，直接上流程圖吧：

好了，有了思路，那麼就用java進行模擬吧，我是在eclipse上模擬的，當然，也可以在Android Studio上寫個簡單APK。

eclipse中我用了兩種Http請求，一種是HttpClient，地圖sdk中用得方法，需要導入httpclient，httpcore， httpmine三個jar包，貌似還需要有個logging的jar包，都需要到Apache的官網下載；第二種是HttpURLConnection，這個java本身提供，雖然實現起來稍麻煩，但還是可以的。之所以要用第二種方法，是因為Android Studio把第一種方法中的四個包都導進去的時候由於工具本身bug會導致打包不成功，生成不了APK，很郁悶~

下面把代碼貼出來：



public class MainActivity extends Activity {

    private Button btnRequest;
    private TextView tvRequest, tvResponse;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        tvRequest=(TextView)findViewById(R.id.tv_request_data);

        tvResponse=(TextView)findViewById(R.id.tv_response_data);

        btnRequest=(Button)findViewById(R.id.btn_request);
        btnRequest.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                tvRequest.setText(generateJsonObject().toString());
                tvResponse.setText("");
                new Thread(new Runnable() {
                    @Override
                    public void run() {
                        try{
                            URL url=new URL("http://lbs.map.qq.com/loc?c=1&mars=0&obs=1");
                            HttpURLConnection httpConn=(HttpURLConnection)url.openConnection();
                            httpConn.setDoOutput(true);
                            httpConn.setDoInput(true);
                            httpConn.setUseCaches(false);
                            httpConn.setRequestMethod("POST");
                            httpConn.setRequestProperty("Connection", "Keep-Alive");

                            DataOutputStream dos=new DataOutputStream(httpConn.getOutputStream());
                            dos.write(xorEncrypt(deflater(generateJsonObject().toString().getBytes("gbk"))));
                            dos.flush();
                            dos.close();

                            int resultCode=httpConn.getResponseCode();
                            Log.d("zz", "resultCode:"+resultCode);
                            if(resultCode==HttpURLConnection.HTTP_OK){
                                Log.d("zz", "http response ok"+resultCode);
                                final ByteArrayOutputStream baos=new ByteArrayOutputStream();
                                byte[] buffer=new byte[1024];
                                InputStream is=httpConn.getInputStream();
                                int i=0;
                                while((i=is.read(buffer))!=-1){
                                    baos.write(buffer, 0, i);
                                }
                                tvResponse.post(new Runnable() {
                                    @Override
                                    public void run() {
                                        try{
                                            tvResponse.setText(new String(inflater(baos.toByteArray()), "gbk"));
                                        }catch (Exception e){

                                        }

                                    }
                                });
                            }


                        }catch (Exception e){

                        }
                    }
                }).start();
            }
        });

    }

    //拼接一個明文JSONObect
    private JSONObject generateJsonObject(){
        JSONObject dataJson=new JSONObject();
        try{
            dataJson.put("version", "4.5.9.3");
            dataJson.put("address", 1);
            dataJson.put("source", 203);
            dataJson.put("access_token", "9d9e8211360ba90b8fbda2fcdbed21");
            dataJson.put("app_name", "wechat");
            dataJson.put("app_label", "微信_6.3.18");
            dataJson.put("bearing", 1);
            dataJson.put("control", 2);
            dataJson.put("pstat", 5);
            dataJson.put("wlan", getWlanInfo());
            dataJson.put("attribute", getAttributeInfo());
            dataJson.put("location", new JSONObject());
            dataJson.put("cells", getCellsInfo());
            dataJson.put("wifis", getWifisInfo());
        }catch (JSONException jsonException){

        }
        return dataJson;
    }

    private JSONObject getWlanInfo(){
        WifiManager wifiManager=(WifiManager)getSystemService(Context.WIFI_SERVICE);
        WifiInfo wifiInfo=wifiManager.getConnectionInfo();
        int rssi=wifiInfo.getRssi();
        String ssid=wifiInfo.getSSID();
        String bssid=wifiInfo.getBSSID();

        JSONObject wlanJson=new JSONObject();
        try{
            wlanJson.put("mac", bssid);
            wlanJson.put("rssi", rssi);
            wlanJson.put("ssid", ssid);
        }catch (JSONException e){

        }
        return wlanJson;
    }

    private JSONObject getAttributeInfo(){
        WifiManager wifiManager=(WifiManager)getSystemService(Context.WIFI_SERVICE);
        WifiInfo wifiInfo=wifiManager.getConnectionInfo();
        String mac=wifiInfo.getMacAddress().replace(":", "");

        TelephonyManager telephonyManager=(TelephonyManager)getSystemService(TELEPHONY_SERVICE);
        String imei=telephonyManager.getDeviceId();
        String imsi=telephonyManager.getSubscriberId();

        JSONObject attributeJson=new JSONObject();
        try{
            attributeJson.put("mac", mac);
            attributeJson.put("imsi", imsi);
            attributeJson.put("imei", imei);
            attributeJson.put("qq", "");
            attributeJson.put("phonenum", "");
        }catch (JSONException e){

        }
        return attributeJson;
    }

    private JSONArray getCellsInfo(){
        TelephonyManager telephonyManager=(TelephonyManager)getSystemService(TELEPHONY_SERVICE);
        JSONArray jsonArray=new JSONArray();
        JSONObject cellJson=new JSONObject();
        try {
            cellJson.put("mcc", 460);
            cellJson.put("mnc", 0);
            cellJson.put("lac", 42360);
            cellJson.put("cellid", 45370604);
            cellJson.put("rss", -88);
            cellJson.put("seed", 1);
        }catch (JSONException e){

        }
        jsonArray.put(cellJson);
        return jsonArray;
    }

    private JSONArray getWifisInfo(){
        JSONArray jsonArray=new JSONArray();
        WifiManager wifiManager=(WifiManager)getSystemService(Context.WIFI_SERVICE);
        wifiManager.startScan();
        List wifis=wifiManager.getScanResults();
        for(ScanResult wifi:wifis){
            JSONObject wifiJson=new JSONObject();
            try{
                wifiJson.put("mac", wifi.BSSID);
                wifiJson.put("rssi", wifi.level);
                jsonArray.put(wifiJson);
            }catch (JSONException e){

            }
        }
        return jsonArray;
    }

    //壓縮
    public byte[] deflater(byte[] bytes) throws IOException{
        if (bytes == null)
            return null;
        ByteArrayOutputStream baos = new ByteArrayOutputStream();
        DeflaterOutputStream dos = new DeflaterOutputStream(baos);
        dos.write(bytes, 0, bytes.length);
        dos.finish();
        dos.flush();
        dos.close();
        return baos.toByteArray();
    }

    //解壓
    public static byte[] inflater(byte[] bytes) throws IOException{
        if (bytes == null)
            return null;
        ByteArrayInputStream bais = new ByteArrayInputStream(bytes);
        InflaterInputStream iis = new InflaterInputStream(bais);
        ByteArrayOutputStream baos = new ByteArrayOutputStream();
        byte[] buffer = new byte[1024];
        int i = 0;
        while((i=iis.read(buffer))!=-1)
        {
            baos.write(buffer, 0, i);
        }
        baos.flush();
        return baos.toByteArray();
    }

    //異或加密
    public byte[] xorEncrypt(byte[] bytes){
        byte[] key=new byte[]{-67, 39, -29, 21, 51, 115, 19, -105};
        byte[] encryptedBytes=new byte[bytes.length];
        for(int i=0; i布局文件：
















記得加上權限：









運行效果：
