Launcher3--抽屜

抽屜是用來放置安卓手機中所有需要顯示到Launcher上的(當然也可以進行過濾，將不想顯示的隱藏起來)應用和小部件，啟動應用、添加快捷方式到桌面、卸載等。之前也提到過，有些Launcher是沒有抽屜的，如MIUI的Launcher。在Launcher3中，默認是有的，當然，也提供了不顯示抽屜的方法，這個後面會說到，在此先了解下抽屜。



一、布局   抽屜的布局文件是apps_customize_pane.xml，被include在launcher.xml中， launcher.xml

apps_customize_pane.xml



        <framelayout android:clipchildren="false" android:layout_height="0dp" android:layout_weight="1" android:layout_width="match_parent">
            <framelayout android:clipchildren="false" android:cliptopadding="false" android:id="@+id/fake_page_container" android:layout_height="match_parent" android:layout_width="match_parent">
                <framelayout android:cliptopadding="false" android:id="@+id/fake_page" android:layout_height="match_parent" android:layout_width="match_parent" android:visibility="invisible">
            </framelayout>

        </framelayout>

    </framelayout>

這個就是抽屜的樹形結構，AppsCustomizeTabHost是根視圖，id/content是內容區域，包含一個FrameLayout和頁面指示器indicator，這個FrameLayout也包含兩塊，上面一塊是用作過渡頁面，下面是AppsCustomizePagedView，就是用來顯示app列表或小部件的，是最核心的部分。
  二、數據加載和顯示   首先需要弄清楚的是，並不是我們點擊了抽屜按鈕進入抽屜頁才開始加載數據的，我們之前分析了<<Launcher3的加載流程>>，知道這些數據在Launcher啟動過程中就加載了。這個也很好理解，Android系統中安裝了很多應用，如果每次打開抽屜都要加載數據，那可想而知是多麼糟糕的體驗。 這部分的數據加載就是在<<Launcher3的加載流程>>中分析的loadAndBindAllApps過程，此過程已將應用數據保存到數據庫中，並且設置到AppsCustomizePagedView中，詳細過程就不在介紹了。很明顯，這個時候要做的就是將其顯示，並將Workspace隱藏。 進入抽屜的途徑一個是點擊桌面抽屜按鈕圖標，另一個是長按桌面選擇小部件按鈕，這兩個操作其實進入的是同一個界面，只不過是根據操作的不同選擇加載應用還是小部件，那我們就以顯示應用列表來分析。

    public void onClick(View v) {
        .............
        } else if (v == mAllAppsButton) {// 抽屜按鈕
            onClickAllAppsButton(v);
        } else if (tag instanceof AppInfo) {// 應用列表中的應用
         ............
    }

    protected void onClickAllAppsButton(View v) {
        if (LOGD) Log.d(TAG, "onClickAllAppsButton");
        // copy db
        CommonUtil.copyDBToSDcard();
        // end
        if (isAllAppsVisible()) {// 抽屜頁面是否可見，實際情況在抽屜頁時，不會顯示按鈕
            showWorkspace(true);
        } else {
            showAllApps(true, AppsCustomizePagedView.ContentType.Applications, false);
        }
        if (mLauncherCallbacks != null) {
            mLauncherCallbacks.onClickAllAppsButton(v);
        }
    }

這裡根據抽屜頁是否可見來確定是顯示Workspace還是抽屜，但在實際情況中抽屜中不會顯示抽屜按鈕，所以也就不可能執行到showWorkspace這個方法中。直接看showAllApps方法，

    void showAllApps(boolean animated, AppsCustomizePagedView.ContentType contentType,
                     boolean resetPageToZero) {
        if (mState != State.WORKSPACE) return;

        if (resetPageToZero) {// 是否需要恢復到首頁
            mAppsCustomizeTabHost.reset();
        }
        showAppsCustomizeHelper(animated, false, contentType);
        mAppsCustomizeTabHost.post(new Runnable() {
            @Override
            public void run() {
                // We post this in-case the all apps view isn't yet constructed.
                mAppsCustomizeTabHost.requestFocus();// 給抽屜界面焦點
            }
        });

        // Change the state *after* we've called all the transition code
        mState = State.APPS_CUSTOMIZE;// 更新頁面狀態未APPS_CUSTOMIZE

        // Pause the auto-advance of widgets until we are out of AllApps
        mUserPresent = false;
        updateRunning();
        closeFolder();// 關閉文件夾

        // Send an accessibility event to announce the context change
        getWindow().getDecorView().sendAccessibilityEvent(AccessibilityEvent.TYPE_WINDOW_STATE_CHANGED);
    }

這裡面調用了showAppsCustomizeHelper方法，這是顯示抽屜的的一個幫助方法，與此方法對應的是hideAppsCustomizeHelper方法，很顯然使用隱藏抽屜時調用的，這兩個方法實現很相似，我們這裡只分析showAppsCustomizeHelper。

        if (mStateAnimation != null) {// 重置mStateAnimation
            mStateAnimation.setDuration(0);
            mStateAnimation.cancel();
            mStateAnimation = null;
        }

重置AnimatorSet，其實這個方法裡面最主要就是實現各種動畫效果，Workspace上的動畫、抽屜上的動畫。

        boolean material = Utilities.isLmpOrAbove();// sdk版本是否大於等於21

        final Resources res = getResources();

        // 定義了一些動畫時長
        final int duration = res.getInteger(R.integer.config_appsCustomizeZoomInTime);
        final int fadeDuration = res.getInteger(R.integer.config_appsCustomizeFadeInTime);
        final int revealDuration = res.getInteger(R.integer.config_appsCustomizeRevealTime);
        final int itemsAlphaStagger = res.getInteger(R.integer.config_appsCustomizeItemsAlphaStagger);

        final float scale = (float) res.getInteger(R.integer.config_appsCustomizeZoomScaleFactor);//縮放大小
        // 從Workspace切換到AppsCustomizeTabHost
        final View fromView = mWorkspace;
        final AppsCustomizeTabHost toView = mAppsCustomizeTabHost;

        final ArrayList layerViews = new ArrayList();// DragLayer上的View列表

定義了一些變量，material來判斷sdk版本，後面會根據這個布爾變量來進行不同的動畫設置，在Android L及以上采用了material design，所有在較高的版本上可以有一些更好的動畫效果。然後還定義動畫時長，縮放比例等。

        Workspace.State workspaceState = contentType == AppsCustomizePagedView.ContentType.Widgets ?
                Workspace.State.OVERVIEW_HIDDEN : Workspace.State.NORMAL_HIDDEN;
        Animator workspaceAnim = mWorkspace.getChangeStateAnimation(workspaceState, animated, layerViews);// 定義切換時Workspace上的動畫
        // 設置加載的數據類型
        if (!LauncherAppState.isDisableAllApps() || contentType == AppsCustomizePagedView.ContentType.Widgets) {
            // Set the content type for the all apps/widgets space
            mAppsCustomizeTabHost.setContentTypeImmediate(contentType);
        }

設置加載內容的類型，有兩種類型：application和widget，這裡是application類型。

        // If for some reason our views aren't initialized, don't animate
        boolean initialized = getAllAppsButton() != null;// 是否初始化完成

        animated && initialized

來判斷是否實現動畫效果，我們直接看動畫是怎麼實現的。

            mStateAnimation = LauncherAnimUtils.createAnimatorSet();// 創建AnimatorSet
            final AppsCustomizePagedView content = (AppsCustomizePagedView)
                    toView.findViewById(R.id.apps_customize_pane_content);// 抽屜內容組件

            final View page = content.getPageAt(content.getCurrentPage());// 抽屜當前頁
            final View revealView = toView.findViewById(R.id.fake_page);// 一個過渡頁面，用來實現動畫

            final boolean isWidgetTray = contentType == AppsCustomizePagedView.ContentType.Widgets;
            // 設置過渡頁面的背景，根據類型分別設置
            if (isWidgetTray) {
                revealView.setBackground(res.getDrawable(R.drawable.quantum_panel_dark));
            } else {
                revealView.setBackground(res.getDrawable(R.drawable.quantum_panel));
            }

初始化抽屜頁面的組件，其中revealView是一個過渡頁，用來實現動畫效果的，動畫結束後將其隱藏。

            // 先隱藏真實頁面，顯示過渡頁面
            // Hide the real page background, and swap in the fake one
            content.setPageBackgroundsVisible(false);
            revealView.setVisibility(View.VISIBLE);
            // We need to hide this view as the animation start will be posted.
            // alpha置為0
            revealView.setAlpha(0);

            int width = revealView.getMeasuredWidth();
            int height = revealView.getMeasuredHeight();
            float revealRadius = (float) Math.sqrt((width * width) / 4 + (height * height) / 4);

            // 偏移量置為0
            revealView.setTranslationY(0);
            revealView.setTranslationX(0);

            // Get the y delta between the center of the page and the center of the all apps button
            int[] allAppsToPanelDelta = Utilities.getCenterDeltaInScreenSpace(revealView,
                    getAllAppsButton(), null);

            float alpha = 0;
            float xDrift = 0;
            float yDrift = 0;
            if (material) {// sdk > 21 ?
                alpha = isWidgetTray ? 0.3f : 1f;
                yDrift = isWidgetTray ? height / 2 : allAppsToPanelDelta[1];
                xDrift = isWidgetTray ? 0 : allAppsToPanelDelta[0];
            } else {
                yDrift = 2 * height / 3;
                xDrift = 0;
            }
            final float initAlpha = alpha;

動畫設置之前的一些初始化工作，將過渡頁面的透明度、偏移量都先置0，然後設置動畫時的透明度初始值和偏移量的初始值。

            revealView.setLayerType(View.LAYER_TYPE_HARDWARE, null);
            layerViews.add(revealView);
            PropertyValuesHolder panelAlpha = PropertyValuesHolder.ofFloat("alpha", initAlpha, 1f);
            PropertyValuesHolder panelDriftY = PropertyValuesHolder.ofFloat("translationY", yDrift, 0);
            PropertyValuesHolder panelDriftX = PropertyValuesHolder.ofFloat("translationX", xDrift, 0);

            ObjectAnimator panelAlphaAndDrift = ObjectAnimator.ofPropertyValuesHolder(revealView,
                    panelAlpha, panelDriftY, panelDriftX);

            panelAlphaAndDrift.setDuration(revealDuration);
            panelAlphaAndDrift.setInterpolator(new LogDecelerateInterpolator(100, 0));

            mStateAnimation.play(panelAlphaAndDrift);

定義了動畫的類型、時長和變化速率等。這是一個組合動畫，很明顯動畫效果是透明度的變化和偏移量的變化。

            // 抽屜當前頁的動畫
            if (page != null) {
                page.setVisibility(View.VISIBLE);
                page.setLayerType(View.LAYER_TYPE_HARDWARE, null);
                layerViews.add(page);

                ObjectAnimator pageDrift = ObjectAnimator.ofFloat(page, "translationY", yDrift, 0);
                page.setTranslationY(yDrift);
                pageDrift.setDuration(revealDuration);
                pageDrift.setInterpolator(new LogDecelerateInterpolator(100, 0));
                pageDrift.setStartDelay(itemsAlphaStagger);
                mStateAnimation.play(pageDrift);

                page.setAlpha(0f);
                ObjectAnimator itemsAlpha = ObjectAnimator.ofFloat(page, "alpha", 0f, 1f);
                itemsAlpha.setDuration(revealDuration);
                itemsAlpha.setInterpolator(new AccelerateInterpolator(1.5f));
                itemsAlpha.setStartDelay(itemsAlphaStagger);
                mStateAnimation.play(itemsAlpha);
            }

這一段是抽屜當前頁的動畫效果，也是用屬性動畫來實現的，關於屬性動畫的使用可參考<<屬性動畫之ObjectAnimator>>。 然後是頁面指示器和sdk>21的動畫，這個就不再細說了，到動畫監聽，

            mStateAnimation.addListener(new AnimatorListenerAdapter() {
                @Override
                public void onAnimationEnd(Animator animation) {
                    dispatchOnLauncherTransitionEnd(fromView, animated, false);
                    dispatchOnLauncherTransitionEnd(toView, animated, false);

                    // 隱藏過渡頁面
                    revealView.setVisibility(View.INVISIBLE);
                    revealView.setLayerType(View.LAYER_TYPE_NONE, null);
                    if (page != null) {
                        page.setLayerType(View.LAYER_TYPE_NONE, null);
                    }
                    // 顯示抽屜
                    content.setPageBackgroundsVisible(true);

                    // Hide the search bar
                    // 隱藏搜索欄
                    if (mSearchDropTargetBar != null) {
                        mSearchDropTargetBar.hideSearchBar(false);
                    }

                    // This can hold unnecessary references to views.
                    mStateAnimation = null;
                }

            });

動畫結束後：隱藏過渡頁面；顯示抽屜內容；隱藏搜索欄。

            // Workspace動畫效果
            if (workspaceAnim != null) {
                mStateAnimation.play(workspaceAnim);
            }

這個是Workspace的動畫，該動畫定義在Workspace.java的getChangeStateAnimation方法中，該方法定義了多種情況下的動畫效果，如Workspace到桌面縮略圖、桌面縮略圖到Workspace、Workspace到抽屜等等，進行alpha、scale等設置。 最後定義一個runnable執行塊，用於動畫播放，

            final Runnable startAnimRunnable = new Runnable() {
                public void run() {
                    // Check that mStateAnimation hasn't changed while
                    // we waited for a layout/draw pass
                    if (mStateAnimation != stateAnimation)
                        return;
                    dispatchOnLauncherTransitionStart(fromView, animated, false);
                    dispatchOnLauncherTransitionStart(toView, animated, false);

                    revealView.setAlpha(initAlpha);
                    if (Utilities.isLmpOrAbove()) {// sdk > 21 ?
                        for (int i = 0; i < layerViews.size(); i++) {
                            View v = layerViews.get(i);
                            if (v != null) {
                                if (Utilities.isViewAttachedToWindow(v)) v.buildLayer();
                            }
                        }
                    }
                    mStateAnimation.start();// 執行動畫
                }
            };

這樣動畫結束後，抽屜就顯示出來，該隱藏的也隱藏了。如果是沒有動畫的情況，直接設為可見就行了，但會顯得比較突兀，體驗差了點。 另外，在該方法中，多次調用了dispatchOnLauncherTransitionXXX方法，最終調用View中實現了LauncherTransitionable頁面過渡接口的方法，在切換的不同階段做相應的處理。

interface LauncherTransitionable {
    View getContent();
    void onLauncherTransitionPrepare(Launcher l, boolean animated, boolean toWorkspace);
    void onLauncherTransitionStart(Launcher l, boolean animated, boolean toWorkspace);
    void onLauncherTransitionStep(Launcher l, float t);
    void onLauncherTransitionEnd(Launcher l, boolean animated, boolean toWorkspace);
}

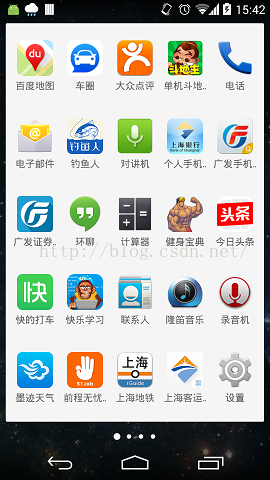

三、自定義修改   1、如何更換抽屜背景？ Launcher3中，抽屜內容的背景默認是白色的，如果想改成透明的，該怎麼修改？ 一般情況下，我們首先想到的是在布局文件中找到AppsCustomizePagedView的布，然後將背景設為透明的，

這個方法顯然是不能實現的，因為在AppsCustomizePagedView中還有一層AppsCustomizeCellLayout，一個列表頁就是一個AppsCustomizeCellLayout，在<<Launcher3的加載流程>>中，有提到過對每一頁的設置，直接找出這部分代碼， launcher3\src\main\java\com\android\launcher3\AppsCustomizePagedView.java

    // 設置page的表格、背景色
    private void setupPage(AppsCustomizeCellLayout layout) {
        layout.setGridSize(mCellCountX, mCellCountY);// 設置頁面表格數

        // Note: We force a measure here to get around the fact that when we do layout calculations
        // immediately after syncing, we don't have a proper width.  That said, we already know the
        // expected page width, so we can actually optimize by hiding all the TextView-based
        // children that are expensive to measure, and let that happen naturally later.
        setVisibilityOnChildren(layout, View.GONE);
        int widthSpec = MeasureSpec.makeMeasureSpec(mContentWidth, MeasureSpec.AT_MOST);
        int heightSpec = MeasureSpec.makeMeasureSpec(mContentHeight, MeasureSpec.AT_MOST);
        layout.measure(widthSpec, heightSpec);

        // 設置page背景色
        Drawable bg = getContext().getResources().getDrawable(R.drawable.quantum_panel);
        if (bg != null) {
            bg.setAlpha(mPageBackgroundsVisible ? 255: 0);
            layout.setBackground(bg);
        }

        setVisibilityOnChildren(layout, View.VISIBLE);
    }

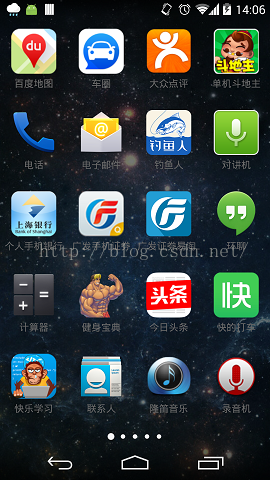

這裡設置了AppsCustomizeCellLayout的背景色，我們將其設置透明背景，看能否達到效果。

        // 設置page背景色
//        Drawable bg = getContext().getResources().getDrawable(R.drawable.quantum_panel);
//        if (bg != null) {
//            bg.setAlpha(mPageBackgroundsVisible ? 255: 0);
//            layout.setBackground(bg);
//        }
        layout.setBackgroundColor(Color.TRANSPARENT);

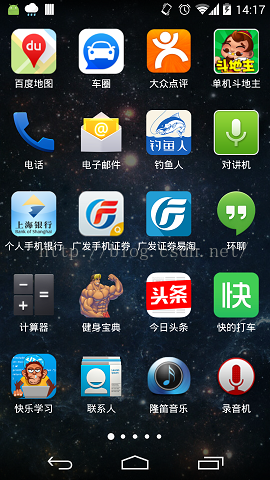

這樣就滿足了效果，但是文字是灰色的有些不協調，我們改成白色的，這個在syncAppsPageItems方法中，做如下修改，

        for (int i = startIndex; i < endIndex; ++i) {// 循環添加items
            AppInfo info = mApps.get(i);
            BubbleTextView icon = (BubbleTextView) mLayoutInflater.inflate(R.layout.apps_customize_application, layout, false);
            icon.applyFromApplicationInfo(info);
            icon.setOnClickListener(mLauncher);
            icon.setOnLongClickListener(this);
            icon.setOnTouchListener(this);
            icon.setOnKeyListener(this);
            icon.setOnFocusChangeListener(layout.mFocusHandlerView);
            icon.setTextColor(Color.WHITE); // modify text color

            .................................
        }

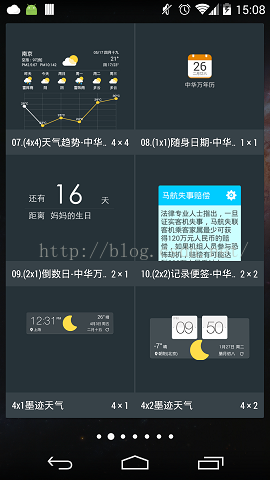

2、如何改變行和列數？ 可能已經注意到了，在布局文件中通過launcher:widgetCountX，launcher:widgetCountY來設置小部件沒有顯示數量，之所以可以這麼設置，是因為在AppsCustomizePagedView中定義了這兩個屬性。

        // Save the default widget preview background
        TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.AppsCustomizePagedView, 0, 0);
        mWidgetCountX = a.getInt(R.styleable.AppsCustomizePagedView_widgetCountX, 2);
        mWidgetCountY = a.getInt(R.styleable.AppsCustomizePagedView_widgetCountY, 2);

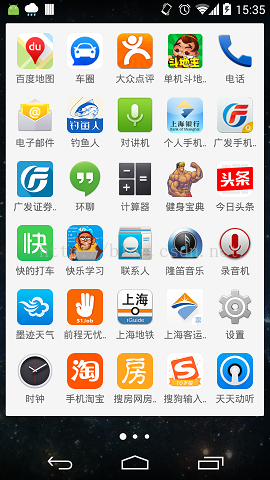

但對於application而言，並沒有定義類似的屬性，那如何來改變行列數呢?首先得知道行和列是怎麼得到的。mCellCountX和mCellCountY這兩個變量分別代表行數和列數，它們的值是怎麼得到的呢？

    protected void onDataReady(int width, int height) {
        // Now that the data is ready, we can calculate the content width, the number of cells to
        // use for each page
        LauncherAppState app = LauncherAppState.getInstance();
        DeviceProfile grid = app.getDynamicGrid().getDeviceProfile();
        mCellCountX = (int) grid.allAppsNumCols;
        mCellCountY = (int) grid.allAppsNumRows;
        .....................................
    }

跟allAppsNumCols和allAppsNumRows相關，這兩個值在DeviceProfile.java中定義的，

    private void updateIconSize(float scale, int drawablePadding, Resources resources,
                                DisplayMetrics dm) {
        ...................
        // All Apps
        allAppsCellWidthPx = allAppsIconSizePx;
        allAppsCellHeightPx = allAppsIconSizePx + drawablePadding + iconTextSizePx;
        int maxLongEdgeCellCount =
                resources.getInteger(R.integer.config_dynamic_grid_max_long_edge_cell_count);
        int maxShortEdgeCellCount =
                resources.getInteger(R.integer.config_dynamic_grid_max_short_edge_cell_count);
        int minEdgeCellCount =
                resources.getInteger(R.integer.config_dynamic_grid_min_edge_cell_count);
        int maxRows = (isLandscape ? maxShortEdgeCellCount : maxLongEdgeCellCount);
        int maxCols = (isLandscape ? maxLongEdgeCellCount : maxShortEdgeCellCount);

        if (allAppsShortEdgeCount > 0 && allAppsLongEdgeCount > 0) {
            allAppsNumRows = isLandscape ? allAppsShortEdgeCount : allAppsLongEdgeCount;
            allAppsNumCols = isLandscape ? allAppsLongEdgeCount : allAppsShortEdgeCount;
        } else {
            allAppsNumRows = (availableHeightPx - pageIndicatorHeightPx) /
                    (allAppsCellHeightPx + allAppsCellPaddingPx);
            allAppsNumRows = Math.max(minEdgeCellCount, Math.min(maxRows, allAppsNumRows));
            allAppsNumCols = (availableWidthPx) /
                    (allAppsCellWidthPx + allAppsCellPaddingPx);
            allAppsNumCols = Math.max(minEdgeCellCount, Math.min(maxCols, allAppsNumCols));
        }
    }

我們可以看到行列數並不是固定的，是根據配置的行列數、圖標大小、表格間距等計算出來的。如果我們想增加行列數，可以把圖標縮小、間距加大，反之可以減小行列數。

Launcher3根據不同的型號的手機加載不同的配置項，launcher3\src\main\java\com\android\launcher3\DynamicGrid.java，

        deviceProfiles.add(new DeviceProfile("Nexus 4",
                335, 567,  4, 4,  DEFAULT_ICON_SIZE_DP, 13, (hasAA ? 5 : 5), 56, R.xml.default_workspace_4x4));
        deviceProfiles.add(new DeviceProfile("Nexus 5",
                359, 567,  4, 4,  DEFAULT_ICON_SIZE_DP, 13, (hasAA ? 5 : 5), 56, R.xml.default_workspace_4x4));

我用的測試機是Nexus 5，但實際使用的配置卻是上面那個，這個我們就不管了。一共有十個參數，分別表示：設備名、最小寬度Dps、最小高度Dps、行數、列數、圖標大小、圖標字體大小、固定熱鍵數目(Hotseat)、固定熱鍵圖標大小、默認Workspace布局。

我們先將四列改成五列，

        deviceProfiles.add(new DeviceProfile("Nexus 4",
                335, 567,  4, 5,  DEFAULT_ICON_SIZE_DP, 13, (hasAA ? 5 : 5), 56, R.xml.default_workspace_4x4));

測試後好像沒什麼變化，我們把圖標再改小點，默認60，改成48，

    static float DEFAULT_ICON_SIZE_DP = 48;



我們可以看到變成5列了，但是也變成6行了，我們在把最大行數設為5，原來是6，launcher3\src\main\res\values\config.xml，

6





這樣就變成5行5列了，但是看上去不大協調，目前我的測試機還是適合5*4，這裡我們只是了解下怎麼修改。

當然，除了背景、行列數可以改變外，我們也可以更改動畫效果，這裡就不在贅述了。

結束
