編輯：關於Android編程
AXML即Android Binary XML，是Android應用程序APK包中保存xml文件數據的一種方式，可以減小xml文件的大小。resources.arsc文件是apk的資源索引文件，而xml文件是apk的資源文件，resources.arsc保存了xml中需要用到的資源的索引，它們之間有非常強的依賴關系，apk在執行的時候缺一不可。另外大家在用AXMLPrinter去解碼AXML文件時會看見輸出中有很多屬性的值都是一串數字，很難明白是什麼意思，實際上這串數字就是資源的索引id值，需要用這個id去resources.arsc中查找才能得到具體的字符串，知道這個屬性的值是@string/XXXX或者@drawable/XXXX等等。
在上面的文章中我介紹了Resources.arsc文件的解析方式，本文我來介紹怎樣來解析AXML文件。
AXML文件的格式與resources.arsc的文件格式有點類似，如果你清楚resources.arsc文件格式的話，那學習AXML文件格式就更方便了。AXML文件格式所需要的數據結構和resources.arsc的數據結構在同一個文件中定義，都在系統源碼的/frameworks/base/include/androidfw/ResourceType.h中，也用到了chunk的概念，文件是以chunk為單位劃分的，每個chunk都有chunk header和chunk body。chunk的類型在ResourceType.h文件中有定義：
struct ResChunk_header
{
enum
{
RES_NULL_TYPE = 0x0000,
RES_STRING_POOL_TYPE = 0x0001,
RES_TABLE_TYPE = 0x0002,
// Chunk types in RES_XML_TYPE
RES_XML_TYPE = 0x0003,
RES_XML_FIRST_CHUNK_TYPE = 0x0100,
RES_XML_START_NAMESPACE_TYPE= 0x0100,
RES_XML_END_NAMESPACE_TYPE = 0x0101,
RES_XML_START_ELEMENT_TYPE = 0x0102,
RES_XML_END_ELEMENT_TYPE = 0x0103,
RES_XML_CDATA_TYPE = 0x0104,
RES_XML_LAST_CHUNK_TYPE = 0x017f,
// This contains a uint32_t array mapping strings in the string
// pool back to resource identifiers. It is optional.
RES_XML_RESOURCE_MAP_TYPE = 0x0180,
// Chunk types in RES_TABLE_TYPE
RES_TABLE_PACKAGE_TYPE = 0x0200,
RES_TABLE_TYPE_TYPE = 0x0201,
RES_TABLE_TYPE_SPEC_TYPE = 0x0202
};
//當前這個chunk的類型
uint16_t type;
//當前這個chunk的頭部大小
uint16_t headerSize;
//當前這個chunk的大小
uint32_t size;
};
代碼段1
具體格式如下圖：
圖1
可以看到和resources.arsc一樣，在文件的頭部後面緊接著是一個string pool，存放著文件中需要用到的字符串。後面是一個XMLResourceMap，它的作用是：This contains a uint32_t array mapping strings in the stringpool back to resource identifiers. It is optional.由於我對應用中使用資源文件不太熟悉，所以沒看明白，以後明白了再更新，但這個chunk是optional的。
再往後是一個Namespace，個人理解和C裡面的namespace一個意思吧，類型是RES_XML_START_NAMESPACE_TYPE，Namespace裡面是一個個的Element，類型是RES_XML_START_ELEMENT_TYPE，實際上對應著xml中的一個個tag，每個Element裡面還有attribute，每個Element裡面還可以有子Element，和xml文件中的標簽結構是對應的，後面還有結束標簽End Element和End Namespace，後面會舉例具體說明。每個tag被描述為一個ResXMLTree_node結構體，定義如下：
struct ResXMLTree_node
{
struct ResChunk_header header;
// Line number in original source file at which this element appeared.
uint32_t lineNumber;
// Optional XML comment that was associated with this element; -1 if none.
struct ResStringPool_ref comment;
};
代碼段2
舉例就和手把手教你解析Resources.arsc用同一個工程的例子吧，以工程中的AndroidManifest.xml的二進制文件作為分析目標，其原始的內容如下：
代碼段3
下面把手把手教你解析Resources.arsc文章中用到的/res/values/strings.xml和R.java對應部分也貼出來：
/res/values/strings.xml內容：
Cert Hello world! Settings
代碼段4 R.java內容：
public final class R {
...
public static final class string {
...
/** Description of the choose target button in a ShareActionProvider (share UI). [CHAR LIMIT=NONE]
*/
public static final int abc_shareactionprovider_share_with=0x7f0a000c;
/** Description of a share target (both in the list of such or the default share button) in a ShareActionProvider (share UI). [CHAR LIMIT=NONE]
*/
public static final int abc_shareactionprovider_share_with_application=0x7f0a000b;
public static final int action_settings=0x7f0a000f;
public static final int app_name=0x7f0a000d;
public static final int hello_world=0x7f0a000e;
}
...
}
代碼段5
AXML文件的頭部格式如下：
struct ResXMLTree_header
{
struct ResChunk_header header;
};
代碼段6 很簡單，AXML文件二進制內容如下：
圖2
字符串池與resources.arsc的字符串池的結構什麼的是完全一樣的，現實一個ResStringPool_header結構體，然後跟著n個字符串偏移數組，然後是字符串，這裡就不多說了。

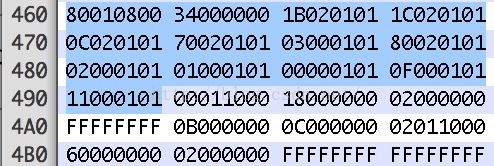

圖3
可以看到類型是RES_XML_RESOURCE_MAP_TYPE（0x180），ResChunk_header後面跟著11個四字節的id值，這些id值對應Android源碼中/frameworks/base/core/res/res/values/public.xml文件中的值，看代碼段3的例子中所有tag下用到的屬性名在public.xml對應的id都會出現在這個數組裡面，比如versionCode、versionName、name、label、icon、theme這些，這裡可能表明需要用到系統資源文件，這些id是系統資源的id值，但是具體為什麼我還不太清楚。

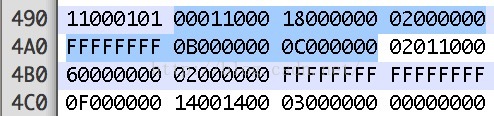

圖4
可以看到chunk的類型是RES_XML_START_NAMESPACE_TYPE（0x0100），在原始AndroidManifest.xml文件中的line number是0x2，ResXMLTree_namespaceExt結構體定義如下：
struct ResXMLTree_namespaceExt
{
// The prefix of the namespace.
struct ResStringPool_ref prefix;
// The URI of the namespace.
struct ResStringPool_ref uri;
};
代碼段7 結合上面數據可以看到prefix在string pool的字符串偏移數組的下標是0xB，uri的下標是0xC，到string pool中去查找得到分別對應字符串“android”和“http://schemas.android.com/apk/res/android”，可以看到與代碼段2 AndroidManifest.xml原始內容是相對照的，第二行原始內容：http://schemas.android.com/apk/res/android" ，xmlns就表示這個xml的namespace了，這個namespace是android官方標准定義的，uri和prefix是固定的。整個xml文件是屬於android＝http://schemas.android.com/apk/res/android這個namespace范圍內。
XML文件中的每個tag在這裡被描述為Element，同樣有起始tag和結束tag，這裡對應Start Element和End Element，Start Element這個chunk的header是ResXMLTree_node來描述，chunk的body是一個ResXMLTree_attrExt，後面跟若干個ResXMLTree_attribute，定義如下：
struct ResXMLTree_attrExt
{
// String of the full namespace of this element.
struct ResStringPool_ref ns;
// String name of this node if it is an ELEMENT; the raw
// character data if this is a CDATA node.
struct ResStringPool_ref name;
// Byte offset from the start of this structure where the attributes start.
uint16_t attributeStart;
// Size of the ResXMLTree_attribute structures that follow.
uint16_t attributeSize;
// Number of attributes associated with an ELEMENT. These are
// available as an array of ResXMLTree_attribute structures
// immediately following this node.
uint16_t attributeCount;
// Index (1-based) of the "id" attribute. 0 if none.
uint16_t idIndex;
// Index (1-based) of the "class" attribute. 0 if none.
uint16_t classIndex;
// Index (1-based) of the "style" attribute. 0 if none.
uint16_t styleIndex;
};
struct ResXMLTree_attribute
{
// Namespace of this attribute.
struct ResStringPool_ref ns;
// Name of this attribute.
struct ResStringPool_ref name;
// The original raw string value of this attribute.
struct ResStringPool_ref rawValue;
// Processesd typed value of this attribute.
struct Res_value typedValue;
};
代碼段8 ResXMLTree_attrExt描述了這個Element的名字、所屬的namespace以及這個Element中包含了幾個attribute等相關信息。ResXMLTree_attribute描述了attribute的具體信息。

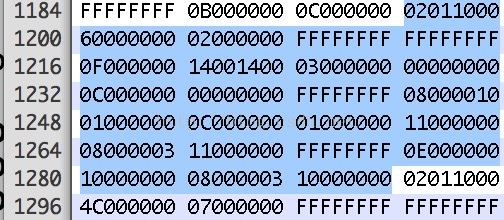

這裡看二進制內容：
圖5
chunk的類型是RES_XML_START_ELEMENT_TYPE（0x0102），attribute的個數是3，offset是0x14，0xFFFFFFFF表示null。後面跟著三個ResXMLTree_attribute結構體，第一個name是0x0，從string pool中查找是versionCode，Res_value的類型是TYPE_FIRST_INT，值是0x01，與代碼段3中原始內容的android:versionCode="1"是對應的。第二和第三個ResXMLTree_attribute就不分析了。

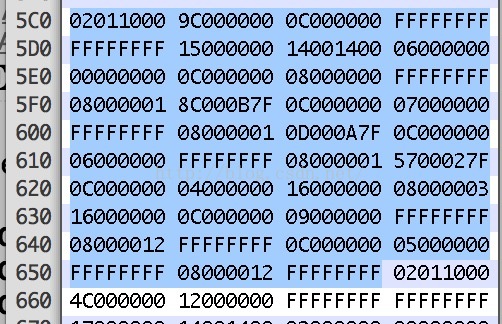

下面找一個與resources.arsc有關的Element分析一下，二進制內容如下：
圖6
這個Element的line number是0x0C，name是0x15對應string pool中“application”，與代碼段3中我們的例子對應。後面有6個ResXMLTree_attribute，我們看第二個，內容是：0C000000 07000000 FFFFFFFF 08000001 0D000A7F，name是0x07，對應string pool中”label“，Res_value的類型是TYPE_FIRST_INT，值是0x7F0A000D，看過手把手教你解析Resources.arsc這篇文章的人會發現很眼熟，這不就是R.java中為每個資源分配的id值嗎？對了，系統會根據這個id值去resources.arsc文件中去找具體的資源內容，方法這裡就不說了，可以到我的那篇文章中去看。我們直接到代碼段5的R.java中去找這個id，對應的是app_name，再看代碼段3中原始的內容是
也就是說在APK中某個AXML文件如果引用到其它AXML文件的資源時，都是通過id來引用的，在解析的時候都需要通過resources.arsc去索引。
每個tag都有Start Element和End Element來標識這個tag的范圍，End Element Chunk的header是由一個ResXMLTree_node來描述，它的body是由一個ResXMLTree_endElementExt來描述，定義如下：
struct ResXMLTree_endElementExt
{
// String of the full namespace of this element.
struct ResStringPool_ref ns;
// String name of this node if it is an ELEMENT; the raw
// character data if this is a CDATA node.
struct ResStringPool_ref name;
};
代碼段9 其中namespace和name都是和Start Element對應的，這裡就不多說了。
