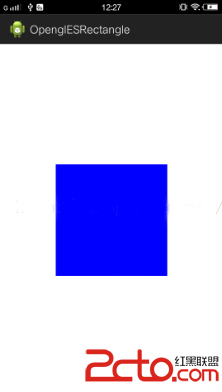

因為加入了正交投影比起原先繪制矩形那一節的代碼有些變動，發生變動的文件有 MyRender.java , Square.java ,simple_vertex_shader.glsl ,此時這三個文件代碼如下：
package com.cumt.shape;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.FloatBuffer;
import com.cumt.openglesrectangle.R;
import com.cumt.utils.ShaderHelper;
import com.cumt.utils.TextResourceReader;
import android.content.Context;
import android.opengl.GLES20;
import android.opengl.Matrix;
public class Square {
private Context context;
//float類型的字節數
private static final int BYTES_PER_FLOAT = 4;
// 數組中每個頂點的坐標數
static final int COORDS_PER_VERTEX = 2;
/*------------------第一步: 修改頂點數據-------------------------*/
//矩形頂點坐標
static float squareCoords[] = { //以三角形扇的形式繪制
-0.5f, 0.5f , // top left
0.5f, 0.5f , // top right
0.5f, -0.5f , // bottom right
-0.5f, -0.5f }; // bottom left
private FloatBuffer vertexBuffer;
//------------第一個是頂點著色器的變量名，第二個是片段著色器的變量名
private static final String A_POSITION = "a_Position";
private static final String U_COLOR = "u_Color";
private static final String U_MATRIX = "u_Matrix";
//------------獲得program的ID的含義類似的
private int uColorLocation;
private int aPositionLocation;
private int uMatrixLocation;
private int program;//保存program的id
/*------------------第二步: 修改頂點個數-------------------------*/
private static final int POSITION_COMPONENT_COUNT = 4;
float[] projectionMatrix = new float[16];//變換矩陣
public Square(Context context) {
this.context = context;
vertexBuffer = ByteBuffer
.allocateDirect(squareCoords.length * BYTES_PER_FLOAT)
.order(ByteOrder.nativeOrder())
.asFloatBuffer();
// 把坐標們加入FloatBuffer中
vertexBuffer.put(squareCoords);
// 設置buffer，從第一個坐標開始讀
vertexBuffer.position(0);
getProgram();
uColorLocation = GLES20.glGetUniformLocation(program, U_COLOR);
aPositionLocation = GLES20.glGetAttribLocation(program, A_POSITION);
uMatrixLocation = GLES20.glGetUniformLocation(program, U_MATRIX);
GLES20.glVertexAttribPointer(aPositionLocation, COORDS_PER_VERTEX,
GLES20.GL_FLOAT, false, 0, vertexBuffer);
GLES20.glEnableVertexAttribArray(aPositionLocation);
}
//獲取program
private void getProgram(){
//獲取頂點著色器文本
String vertexShaderSource = TextResourceReader
.readTextFileFromResource(context, R.raw.simple_vertex_shader);
//獲取片段著色器文本
String fragmentShaderSource = TextResourceReader
.readTextFileFromResource(context, R.raw.simple_fragment_shader);
//獲取program的id
program = ShaderHelper.buildProgram(vertexShaderSource, fragmentShaderSource);
GLES20.glUseProgram(program);
}
//設置正交投影矩陣
public void projectionMatrix(int width,int height){
final float aspectRatio = width > height ?
(float) width / (float) height :
(float) height / (float) width;
if(width > height){
Matrix.orthoM(projectionMatrix, 0, -aspectRatio, aspectRatio, -1f, 1f, -1f, 1f);
}else{
Matrix.orthoM(projectionMatrix, 0, -1f, 1f, -aspectRatio, aspectRatio, -1f, 1f);
}
}
//以GL_LINE_LOOP方式繪制
public void draw(){
GLES20.glUniformMatrix4fv(uMatrixLocation, 1, false, projectionMatrix, 0);
GLES20.glUniform4f(uColorLocation, 0.0f, 0.0f, 1.0f, 1.0f);
/*------------------第三步: 修改繪制方式-------------------------*/
GLES20.glDrawArrays(GLES20.GL_TRIANGLE_FAN, 0, POSITION_COMPONENT_COUNT);
}
}
package com.cumt.render;
import javax.microedition.khronos.egl.EGLConfig;
import javax.microedition.khronos.opengles.GL10;
import com.cumt.shape.Square;
import android.content.Context;
import android.opengl.GLSurfaceView.Renderer;
import android.util.Log;
import static android.opengl.GLES20.glClear;
import static android.opengl.GLES20.glClearColor;
import static android.opengl.GLES20.glViewport;
import static android.opengl.GLES20.GL_COLOR_BUFFER_BIT;
public class MyRender implements Renderer {
private Context context;
public MyRender(Context context){
this.context = context;
}
//定義矩形對象
Square square;
public void onSurfaceCreated(GL10 gl, EGLConfig config) {
Log.w("MyRender","onSurfaceCreated");
// TODO Auto-generated method stub
//First:設置清空屏幕用的顏色，前三個參數對應紅綠藍，最後一個對應alpha
glClearColor(1.0f, 1.0f, 1.0f, 0.0f);
square = new Square(context);
}
public void onSurfaceChanged(GL10 gl, int width, int height) {
Log.w("MyRender","onSurfaceChanged");
// TODO Auto-generated method stub
//Second:設置視口尺寸，即告訴opengl可以用來渲染的surface大小
glViewport(0,0,width,height);
square.projectionMatrix(width, height);
}
public void onDrawFrame(GL10 gl) {
Log.w("MyRender","onDrawFrame");
// TODO Auto-generated method stub
//Third:清空屏幕，擦除屏幕上所有的顏色，並用之前glClearColor定義的顏色填充整個屏幕
glClear(GL_COLOR_BUFFER_BIT);
square.draw();
}
}
//simple_vertex_shader.glsl
uniform mat4 u_Matrix;
attribute vec4 a_Position;
void main()
{
gl_Position = u_Matrix * a_Position;
}
package com.cumt.utils;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.opengl.GLES20;
import android.opengl.GLUtils;
import android.util.Log;
public class TextureHelper {
public static final String TAG = "TextureHelper";
public static int loadTexture(Context context,int resourceId){
/*
* 第一步 : 創建紋理對象
*/
final int[] textureObjectId = new int[1];//用於存儲返回的紋理對象ID
GLES20.glGenTextures(1,textureObjectId, 0);
if(textureObjectId[0] == 0){//若返回為0,,則創建失敗
if(LoggerConfig.ON){
Log.w(TAG,"Could not generate a new Opengl texture object");
}
return 0;
}
/*
* 第二步: 加載位圖數據並與紋理綁定
*/
final BitmapFactory.Options options = new BitmapFactory.Options();
options.inScaled = false;//Opengl需要非壓縮形式的原始數據
final Bitmap bitmap = BitmapFactory.decodeResource(context.getResources(),resourceId, options);
if(bitmap == null){
if(LoggerConfig.ON){
Log.w(TAG,"ResourceId:"+resourceId+"could not be decoded");
}
GLES20.glDeleteTextures(1, textureObjectId, 0);
return 0;
}
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D,textureObjectId[0]);//通過紋理ID進行綁定
/*
* 第三步: 設置紋理過濾
*/
//設置縮小時為三線性過濾
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER,GLES20.GL_LINEAR_MIPMAP_LINEAR);
//設置放大時為雙線性過濾
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MAG_FILTER, GLES20.GL_LINEAR);
/*
* 第四步: 加載紋理到Opengl並返回ID
*/
GLUtils.texImage2D(GLES20.GL_TEXTURE_2D, 0, bitmap, 0);
bitmap.recycle();
GLES20.glGenerateMipmap(GLES20.GL_TEXTURE_2D);
return textureObjectId[0];
}
}
//texture_vertex_shader.glsl
uniform mat4 u_Matrix;
attribute vec4 a_Position;
attribute vec2 a_TextureCoordinates;
varying vec2 v_TextureCoordinates;
void main()
{
v_TextureCoordinates = a_TextureCoordinates;
gl_Position = u_Matrix * a_Position;
}
其中a_TextureCoordinates 用於接收紋理的坐標數據，v_TextureCoordinates用於將紋理數據傳遞給片段著色器，因為紋理有兩個分量 S與 T 所以使用vec2類型。
片段著色器如下：
//texture_fragment_shader.glsl
precision mediump float;
uniform sampler2D u_TextureUnit;
varying vec2 v_TextureCoordinates;
void main()
{
gl_FragColor = texture2D(u_TextureUnit, v_TextureCoordinates);
}
//矩形頂點坐標 與 紋理坐標
static float squareCoords[] = { //以三角形扇的形式繪制
//x y s t
-0.5f, 0.5f , 0 , 0 , // top left
0.5f, 0.5f , 1 , 0 ,// top right
0.5f, -0.5f , 1 , 1 ,// bottom right
-0.5f, -0.5f , 0 , 1}; // bottom left

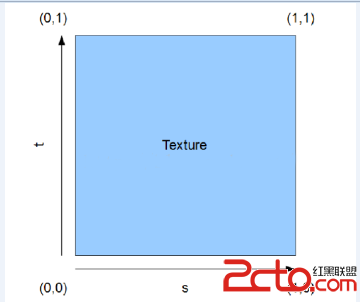

我們繪制的矩形的左上角對應著紋理的 （0,0 ) 大家注意這個映射關系，也就是我們拿出一張圖其左上角的紋理坐標為 （0,0）而不是 （0,1）。
前面我們已經完成了紋理工具類，下面只需要使用它，然互將數據傳入著色器。此時Square類代碼如下 （Square.java）：
package com.cumt.shape;
import static android.opengl.GLES20.GL_TEXTURE0;
import static android.opengl.GLES20.GL_TEXTURE_2D;
import static android.opengl.GLES20.glActiveTexture;
import static android.opengl.GLES20.glBindTexture;
import static android.opengl.GLES20.glUniform1i;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.FloatBuffer;
import com.cumt.openglesrectangle.R;
import com.cumt.utils.ShaderHelper;
import com.cumt.utils.TextResourceReader;
import com.cumt.utils.TextureHelper;
import android.content.Context;
import android.opengl.GLES20;
import android.opengl.Matrix;
public class Square {
private Context context;
//float類型的字節數
private static final int BYTES_PER_FLOAT = 4;
// 數組中每個頂點的坐標數
static final int COORDS_PER_VERTEX = 2;
/*------------------修改頂點數據 ,加入頂點對應的紋理坐標-------------------------*/
//矩形頂點坐標 與 紋理坐標
static float squareCoords[] = { //以三角形扇的形式繪制
//x y s t
-0.5f, 0.5f , 0 , 0 , // top left
0.5f, 0.5f , 1 , 0 ,// top right
0.5f, -0.5f , 1 , 1 ,// bottom right
-0.5f, -0.5f , 0 , 1}; // bottom left
private FloatBuffer vertexBuffer;
private static final int VERTEX_COUNTS = 4;//頂點坐標數
private static final int POSITION_COMPONENT_COUNT = 2; //一個頂點坐標含有的元素個數
private static final int TEXTURE_COORDIANTES_COMPONENT_COUNT = 2; //一個紋理坐標含有的元素個數
//因為我們的頂點數據和紋理坐標數據放在了一起 ，所以在使用glVertexAttribPointer等函數時，其中的stride參數就需要傳入了，
//用於高速著色器應該如何讀取坐標值 ，比如這裡我們的著色器讀取坐標時，設置從位置 0開始讀，讀取x , y後就會跳過 s t 接著讀取 x y
//這就是通過傳入stride參數實現的
private static final int STRIDE = (POSITION_COMPONENT_COUNT + TEXTURE_COORDIANTES_COMPONENT_COUNT)
* BYTES_PER_FLOAT;
//------------第一個是頂點著色器的變量名，第二個是片段著色器的變量名
private static final String A_POSITION = "a_Position";
private static final String U_MATRIX = "u_Matrix";
private static final String A_TEXTURE_COORDINATES = "a_TextureCoordinates";//紋理
private static final String U_TEXTURE_UNIT = "u_TextureUnit";//紋理
private int aPositionLocation;
private int uMatrixLocation;
private int uTextureUnitLocation;
private int aTextureCoordinates;
private int program;//保存program的id
private int texture;
float[] projectionMatrix = new float[16];//變換矩陣
public Square(Context context) {
this.context = context;
vertexBuffer = ByteBuffer
.allocateDirect(squareCoords.length * BYTES_PER_FLOAT)
.order(ByteOrder.nativeOrder())
.asFloatBuffer();
// 把坐標們加入FloatBuffer中
vertexBuffer.put(squareCoords);
// 設置buffer，從第一個坐標開始讀
vertexBuffer.position(0);
getProgram();
aPositionLocation = GLES20.glGetAttribLocation(program, A_POSITION);
uMatrixLocation = GLES20.glGetUniformLocation(program, U_MATRIX);
aTextureCoordinates = GLES20.glGetAttribLocation(program, A_TEXTURE_COORDINATES);
uTextureUnitLocation = GLES20.glGetAttribLocation(program, U_TEXTURE_UNIT);
texture = TextureHelper.loadTexture(context, R.drawable.umei);
// Set the active texture unit to texture unit 0.
glActiveTexture(GL_TEXTURE0);
// Bind the texture to this unit.
glBindTexture(GL_TEXTURE_2D, texture);
// Tell the texture uniform sampler to use this texture in the shader by
// telling it to read from texture unit 0.
glUniform1i(uTextureUnitLocation, 0);
//傳入頂點坐標和紋理坐標
GLES20.glVertexAttribPointer(aPositionLocation, POSITION_COMPONENT_COUNT,
GLES20.GL_FLOAT, false, STRIDE, vertexBuffer);
GLES20.glEnableVertexAttribArray(aPositionLocation);
//設置從第二個元素開始讀取，因為從第二個元素開始才是紋理坐標
vertexBuffer.position(POSITION_COMPONENT_COUNT);
GLES20.glVertexAttribPointer(aTextureCoordinates, TEXTURE_COORDIANTES_COMPONENT_COUNT,
GLES20.GL_FLOAT, false, STRIDE, vertexBuffer);
GLES20.glEnableVertexAttribArray(aTextureCoordinates);
}
//獲取program
private void getProgram(){
//獲取頂點著色器文本
String vertexShaderSource = TextResourceReader
.readTextFileFromResource(context, R.raw.texture_vertex_shader);
//獲取片段著色器文本
String fragmentShaderSource = TextResourceReader
.readTextFileFromResource(context, R.raw.texture_fragment_shader);
//獲取program的id
program = ShaderHelper.buildProgram(vertexShaderSource, fragmentShaderSource);
GLES20.glUseProgram(program);
}
//設置正交投影矩陣
public void projectionMatrix(int width,int height){
final float aspectRatio = width > height ?
(float) width / (float) height :
(float) height / (float) width;
if(width > height){
Matrix.orthoM(projectionMatrix, 0, -aspectRatio, aspectRatio, -1f, 1f, -1f, 1f);
}else{
Matrix.orthoM(projectionMatrix, 0, -1f, 1f, -aspectRatio, aspectRatio, -1f, 1f);
}
}
//以GL_LINE_LOOP方式繪制
public void draw(){
GLES20.glUniformMatrix4fv(uMatrixLocation, 1, false, projectionMatrix, 0);
GLES20.glDrawArrays(GLES20.GL_TRIANGLE_FAN, 0, VERTEX_COUNTS);
}
}
我的Android進階之旅------)Android中制作和查看自定義的Debug版本Android簽名證書
Android應用開發接入各種SDK時會發現，有很多SDK是需要靠package name和的證書指紋SHA1碼來識別的，如百度地圖SDK。這樣如果使用默認自動生成的de
ANDROID 中設計模式的采用--創建型模式
所謂模式就是在某一情景下解決某個問題的固定解決方案。 所有的創建型模式都是用作對象的創建或實例化的解
Android仿京東首頁輪播文字效果
京東客戶端的輪播文字效果:本次要實現的只是後面滾動的文字(前面的用ImageView或者TextView實現即可),看一下實現的效果實現思路上圖只是一個大概的思路,要實現
Android 極速開發框架 dhroid
當我們編寫Android程序時候會出現大量重復工作，dhroid框架就很好解決這個問題。 dhroid 是基於android 平台, 極速開發框架，其核心設計目標是開發迅
