OpenglES2.0 for Android:來畫個三角形吧

編輯：關於Android編程

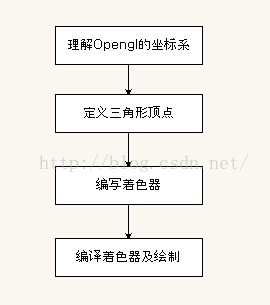

先看看我們的整個流程：

  \

理解坐標系：

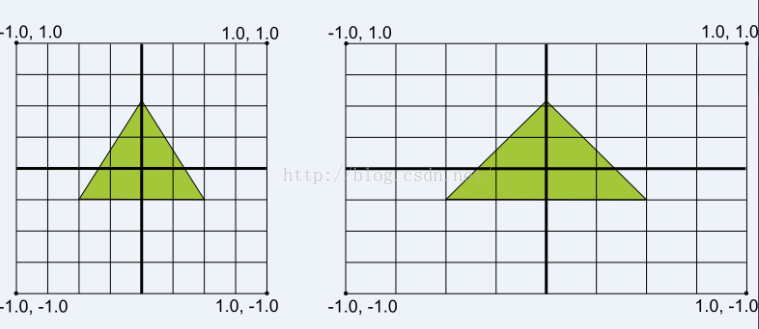

  \   左側是Opengl默認的坐標系，右邊是典型的android設備屏幕的坐標系。左側的瘦瘦的三角形映射到android屏幕上就變成了胖胖的三角形（屏幕橫向的時候），我們可以使用 camera和投影解決這個問題，具體怎麼解決這裡就先不累述了。這裡我們只需要知道屏幕的左上角是（-1.0,1.0）橫向向右為X軸正向，縱向向下為Y軸 負向，其范圍都是從 -1到 +1。   定義三角形頂點：   我們在第一個android的小demo的工程裡新建一個包shape，然後新建一個類Triangle 。然後我們在該類中定義三角形的三個頂點的數據： 此時該類如下（Triangle.java）：
package com.cumt.shape;

import android.content.Context;

public class Triangle {

	private Context context;
	// 數組中每個頂點的坐標數
    static final int COORDS_PER_VERTEX = 2;
	// 每個頂點的坐標數  	X ,  Y
    static float triangleCoords[] = { 0.0f,  0.5f ,   // top
                                     -0.5f, -0.5f ,   // bottom left
                                      0.5f, -0.5f };   // bottom right

    public Triangle(Context context){
    	this.context = context;
    }
}

我們在該類中定義的float類型的數據並不能直接被opengl使用，float[ ]是屬於虛擬機環境的，而Opengl作為本地系統庫直接運行在硬件上，所以我們需要將float[ ] 轉化為 FloatBuffer以使數據可以被opengl使用，此時該類如下（Triangle.java ）：
package com.cumt.shape;

import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.FloatBuffer;

import android.content.Context;

public class Triangle {

	private Context context;

	private static final int BYTES_PER_FLOAT = 4;
	private FloatBuffer vertexBuffer;

	// 數組中每個頂點的坐標數
    static final int COORDS_PER_VERTEX = 2;
	// 每個頂點的坐標數  	X ,  Y
    static float triangleCoords[] = { 0.0f,  0.5f ,   // top
                                     -0.5f, -0.5f ,   // bottom left
                                      0.5f, -0.5f };   // bottom right

    public Triangle(Context context){
    	this.context = context;

    	vertexBuffer = ByteBuffer
    			.allocateDirect(triangleCoords.length * BYTES_PER_FLOAT)
    			.order(ByteOrder.nativeOrder())
    			.asFloatBuffer();
    	// 把坐標們加入FloatBuffer中
        vertexBuffer.put(triangleCoords);
        // 設置buffer，從第一個坐標開始讀
        vertexBuffer.position(0);
    }
}

編寫著色器：

著色器語言（shading language）是opengl es2.0 比opengl es 1.X 新增的內容，使我們更加自由的實現自己想要的效果，該語言基於C/C++。該語言的具體類型等等這裡不詳細說明。   我們需要兩個著色器——頂點著色器和片段著色器，顧名思義頂點著色器是用於處理頂點坐標的（不要與屏幕的像素點混淆），而片段著色器用於處理片段，所謂片段簡單理解就是頂點著色器處理後的一堆頂點形成的片段。   現在我們來編寫這兩個頂點著色器：在 res 目錄下新建一個文件夾 raw 在該文件夾下新建一個文件simple_vertex_shader.glsl ，其內容如下：
attribute vec4 a_Position;

void main()
{
    gl_Position = a_Position;
}
gl_Position即opengl定義的頂點的坐標，我們目的就是通過這個來告訴opengl我們的頂點數據。vec4是著色器語言中的向量類型的一種，包含了四個浮點數的向量。   接下來在raw文件夾內新建文件simple_fragment_shader.glsl ，其內容如下：
precision mediump float;

uniform vec4 u_Color;

void main()
{
    gl_FragColor = u_Color;
}

這裡我們只傳入一個顏色信息。這裡注意一下 上面頂點著色器的 限定符attribute 和uniform 。attribute 一般用於每個頂點各不相同的量，如頂點位置等，後者一般用於 同一組頂點組成的相同的量，如光源位置，一組顏色等。

編譯著色器及繪制：

接下來我們進行最後一步，編譯著色器以及繪制三角形，這裡我們來寫一個工具類用於加載著色器程序以及編譯著色器。 首先新建一個包utils ,此時目錄結構如下圖所示：   \ 在utils包下新建類 LoggerConfig 用於管理我們的日志（是否輸出Logcat的信息），代碼如下（LoggerConfig.java）：
package com.cumt.utils;

public class LoggerConfig {
    public static final boolean ON = true;
}
  再在該包下新建類ShaderHelper用於加載著色器程序以及編譯著色器：
package com.cumt.utils;

import static android.opengl.GLES20.GL_COMPILE_STATUS;
import static android.opengl.GLES20.GL_FRAGMENT_SHADER;
import static android.opengl.GLES20.GL_LINK_STATUS;
import static android.opengl.GLES20.GL_VALIDATE_STATUS;
import static android.opengl.GLES20.GL_VERTEX_SHADER;
import static android.opengl.GLES20.glAttachShader;
import static android.opengl.GLES20.glCompileShader;
import static android.opengl.GLES20.glCreateProgram;
import static android.opengl.GLES20.glCreateShader;
import static android.opengl.GLES20.glDeleteProgram;
import static android.opengl.GLES20.glDeleteShader;
import static android.opengl.GLES20.glGetProgramInfoLog;
import static android.opengl.GLES20.glGetProgramiv;
import static android.opengl.GLES20.glGetShaderInfoLog;
import static android.opengl.GLES20.glGetShaderiv;
import static android.opengl.GLES20.glLinkProgram;
import static android.opengl.GLES20.glShaderSource;
import static android.opengl.GLES20.glValidateProgram;
import android.util.Log;

public class ShaderHelper {

    private static final String TAG = "ShaderHelper";

    /**
     * 加載並編譯頂點著色器，返回得到的opengl id
     * @param shaderCode
     * @return
     */
    public static int compileVertexShader(String shaderCode) {
        return compileShader(GL_VERTEX_SHADER, shaderCode);
    }

    /**
     * 加載並編譯片段著色器，返回opengl id
     * @param shaderCode
     * @return
     */
    public static int compileFragmentShader(String shaderCode) {
        return compileShader(GL_FRAGMENT_SHADER, shaderCode);
    }

    /**
     * 加載並編譯著色器，返回opengl id
     * @param type
     * @param shaderCode
     * @return
     */
    private static int compileShader(int type, String shaderCode) {
        // 建立新的著色器對象
        final int shaderObjectId = glCreateShader(type);

        if (shaderObjectId == 0) {
            if (LoggerConfig.ON) {
                Log.w(TAG, "不能創建新的著色器.");
            }

            return 0;
        }

        // 傳遞著色器資源代碼.
        glShaderSource(shaderObjectId, shaderCode);

        //編譯著色器
        glCompileShader(shaderObjectId);

        // 獲取編譯的狀態
        final int[] compileStatus = new int[1];
        glGetShaderiv(shaderObjectId, GL_COMPILE_STATUS,
            compileStatus, 0);

        if (LoggerConfig.ON) {
        	//打印log
            Log.v(TAG, "代碼編譯結果:" + "\n" + shaderCode
                + "\n:" + glGetShaderInfoLog(shaderObjectId));
        }

        // 確認編譯的狀態
        if (compileStatus[0] == 0) {
            // 如果編譯失敗，則刪除該對象
            glDeleteShader(shaderObjectId);

            if (LoggerConfig.ON) {
                Log.w(TAG, "編譯失敗!.");
            }

            return 0;
        }

        // 返回著色器的opengl id
        return shaderObjectId;
    }

    /**
     * 鏈接頂點著色器和片段著色器成一個program
     * 並返回這個pragram的opengl id
     * @param vertexShaderId
     * @param fragmentShaderId
     * @return
     */
    public static int linkProgram(int vertexShaderId, int fragmentShaderId) {

        // 新建一個program對象
        final int programObjectId = glCreateProgram();

        if (programObjectId == 0) {
            if (LoggerConfig.ON) {
                Log.w(TAG, "不能新建一個 program");
            }

            return 0;
        }

        // Attach the vertex shader to the program.
        glAttachShader(programObjectId, vertexShaderId);

        // Attach the fragment shader to the program.
        glAttachShader(programObjectId, fragmentShaderId);

        // 將兩個著色器連接成一個program
        glLinkProgram(programObjectId);

        // 獲取連接狀態
        final int[] linkStatus = new int[1];
        glGetProgramiv(programObjectId, GL_LINK_STATUS,
            linkStatus, 0);

        if (LoggerConfig.ON) {
            // Print the program info log to the Android log output.
            Log.v(
                TAG,
                "Results of linking program:\n"
                    + glGetProgramInfoLog(programObjectId));
        }

        // 驗證連接狀態
        if (linkStatus[0] == 0) {
            // If it failed, delete the program object.
            glDeleteProgram(programObjectId);

            if (LoggerConfig.ON) {
                Log.w(TAG, "連接 program 失敗!.");
            }

            return 0;
        }

        // Return the program object ID.
        return programObjectId;
    }

    /**
     * Validates an OpenGL program. Should only be called when developing the
     * application.
     */
    public static boolean validateProgram(int programObjectId) {
        glValidateProgram(programObjectId);
        final int[] validateStatus = new int[1];
        glGetProgramiv(programObjectId, GL_VALIDATE_STATUS,
            validateStatus, 0);
        Log.v(TAG, "Results of validating program: " + validateStatus[0]
            + "\nLog:" + glGetProgramInfoLog(programObjectId));

        return validateStatus[0] != 0;
    }

    /**
     * /**
     * 編譯，連接 ，返回 program 的 ID
     * @param vertexShaderSource
     * @param fragmentShaderSource
     * @return
     */
    public static int buildProgram(String vertexShaderSource,
        String fragmentShaderSource) {
        int program;

        // Compile the shaders.
        int vertexShader = compileVertexShader(vertexShaderSource);
        int fragmentShader = compileFragmentShader(fragmentShaderSource);

        // Link them into a shader program.
        program = linkProgram(vertexShader, fragmentShader);

        if (LoggerConfig.ON) {
            validateProgram(program);
        }
        return program;
    }
}

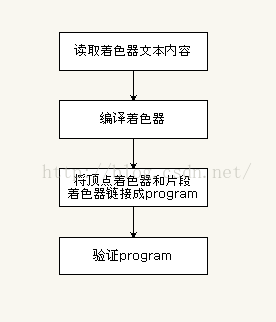

上面整個過程如圖所示：     \   以後我們就可以很方便的一直使用該工具類來加載編譯著色器了。只需要調用buildProgram，傳入兩個著色器的String文本就可以獲得program的id是不是很方便。 我們似乎遺忘了什麼，對的我們的兩個著色器的文本內容該怎麼活的呢，我們再在該目錄下定義一個工具類TextResourceReader類來獲得文本的內容，返回String類型 代碼如下（TextResourceReader.java）：
package com.cumt.utils;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import android.content.Context;
import android.content.res.Resources;

public class TextResourceReader {
    /**
     * Reads in text from a resource file and returns a String containing the
     * text.
     */
    public static String readTextFileFromResource(Context context,
        int resourceId) {
        StringBuilder body = new StringBuilder();

        try {
            InputStream inputStream =
                context.getResources().openRawResource(resourceId);
            InputStreamReader inputStreamReader =
                new InputStreamReader(inputStream);
            BufferedReader bufferedReader = new BufferedReader(inputStreamReader);

            String nextLine;

            while ((nextLine = bufferedReader.readLine()) != null) {
                body.append(nextLine);
                body.append('\n');
            }
        } catch (IOException e) {
            throw new RuntimeException(
                "Could not open resource: " + resourceId, e);
        } catch (Resources.NotFoundException nfe) {
            throw new RuntimeException("Resource not found: " + resourceId, nfe);
        }

        return body.toString();
    }
}

OK ,接下來就讓我們來使用者兩個工具類獲得program的id吧，先回到 前面定義的Triangle 類： 我們來定義一個私有方法getProgram 並在構造函數中調用 ，此時代碼如下 （Triangle.java）：
package com.cumt.shape;

import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.FloatBuffer;
import com.cumt.openglestwo_test_one.R;
import com.cumt.utils.ShaderHelper;
import com.cumt.utils.TextResourceReader;
import android.content.Context;
import android.opengl.GLES20;

public class Triangle {

	private Context context;

	private static final int BYTES_PER_FLOAT = 4;
	private FloatBuffer vertexBuffer;

	// 數組中每個頂點的坐標數
    static final int COORDS_PER_VERTEX = 2;
	// 每個頂點的坐標數  						X ,  Y
    static float triangleCoords[] = { 0.0f,  0.5f ,   // top
                                     -0.5f, -0.5f ,   // bottom left
                                      0.5f, -0.5f };   // bottom right

    private int program;

    public Triangle(Context context){
    	this.context = context;

    	vertexBuffer = ByteBuffer
    			.allocateDirect(triangleCoords.length * BYTES_PER_FLOAT)
    			.order(ByteOrder.nativeOrder())
    			.asFloatBuffer();
    	// 把坐標們加入FloatBuffer中
        vertexBuffer.put(triangleCoords);
        // 設置buffer，從第一個坐標開始讀
        vertexBuffer.position(0);

        getProgram();

    }

    //獲取program的id
    private void getProgram(){
    	//獲取頂點著色器文本
    	String vertexShaderSource = TextResourceReader
				.readTextFileFromResource(context, R.raw.simple_vertex_shader);
    	//獲取片段著色器文本
		String fragmentShaderSource = TextResourceReader
				.readTextFileFromResource(context, R.raw.simple_fragment_shader);
		//獲取program的id
		program = ShaderHelper.buildProgram(vertexShaderSource, fragmentShaderSource);
		GLES20.glUseProgram(program);
    }
}
至此我們已經勝利在望了，接下來思考一下，我們應該做哪些工作？顯然我們需要將定義的數據傳入著色器中來使用。詳細的步驟見下面的代碼（Triangle.java）：
package com.cumt.shape;

import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.FloatBuffer;
import com.cumt.openglestwo_test_one.R;
import com.cumt.utils.ShaderHelper;
import com.cumt.utils.TextResourceReader;
import android.content.Context;
import android.opengl.GLES20;

public class Triangle {

	private Context context;

	private static final int BYTES_PER_FLOAT = 4;
	private FloatBuffer vertexBuffer;

	//---------第四步:定義坐標元素的個數，這裡有三個頂點
	private static final int POSITION_COMPONENT_COUNT = 3;

	// 數組中每個頂點的坐標數
    static final int COORDS_PER_VERTEX = 2;
	// 每個頂點的坐標數  						X ,  Y
    static float triangleCoords[] = { 0.0f,  0.5f ,   // top
                                     -0.5f, -0.5f ,   // bottom left
                                      0.5f, -0.5f };   // bottom right

    private int program;


    //------------第一步 : 定義兩個標簽，分別於著色器代碼中的變量名相同,
    //------------第一個是頂點著色器的變量名，第二個是片段著色器的變量名
	private static final String A_POSITION = "a_Position";
	private static final String U_COLOR = "u_Color";

	//------------第二步: 定義兩個ID,我們就是通ID來實現數據的傳遞的,這個與前面
	//------------獲得program的ID的含義類似的
	private int uColorLocation;
	private int aPositionLocation;

    public Triangle(Context context){
    	this.context = context;

    	vertexBuffer = ByteBuffer
    			.allocateDirect(triangleCoords.length * BYTES_PER_FLOAT)
    			.order(ByteOrder.nativeOrder())
    			.asFloatBuffer();
    	// 把坐標們加入FloatBuffer中
        vertexBuffer.put(triangleCoords);
        // 設置buffer，從第一個坐標開始讀
        vertexBuffer.position(0);

        getProgram();

        //----------第三步: 獲取這兩個ID ，是通過前面定義的標簽獲得的
        uColorLocation = GLES20.glGetUniformLocation(program, U_COLOR);
		aPositionLocation = GLES20.glGetAttribLocation(program, A_POSITION);

		//---------第五步: 傳入數據
		GLES20.glVertexAttribPointer(aPositionLocation, COORDS_PER_VERTEX,
				GLES20.GL_FLOAT, false, 0, vertexBuffer);
		GLES20.glEnableVertexAttribArray(aPositionLocation);

    }

    //獲取program
    private void getProgram(){
    	//獲取頂點著色器文本
    	String vertexShaderSource = TextResourceReader
				.readTextFileFromResource(context, R.raw.simple_vertex_shader);
    	//獲取片段著色器文本
		String fragmentShaderSource = TextResourceReader
				.readTextFileFromResource(context, R.raw.simple_fragment_shader);
		//獲取program的id
		program = ShaderHelper.buildProgram(vertexShaderSource, fragmentShaderSource);
		GLES20.glUseProgram(program);
    }

    //----------第七步:繪制
    public void draw(){
    	GLES20.glUniform4f(uColorLocation, 0.0f, 0.0f, 1.0f, 1.0f);
		GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, POSITION_COMPONENT_COUNT);
    }
}

  最後我們只需要在我們前面定義的MyRender中使用即可，此時MyRender代碼（這裡在構造函數中引入了Context上下文環境，因為需要我們的Triangle對象的構造函數需要Context）， 如下（MyRender.java ）：
package com.cumt.render;

import javax.microedition.khronos.egl.EGLConfig;
import javax.microedition.khronos.opengles.GL10;

import com.cumt.shape.Triangle;

import android.content.Context;
import android.opengl.GLSurfaceView.Renderer;
import android.util.Log;
import static android.opengl.GLES20.glClear;
import static android.opengl.GLES20.glClearColor;
import static android.opengl.GLES20.glViewport;
import static android.opengl.GLES20.GL_COLOR_BUFFER_BIT;

public class MyRender implements Renderer {

	private Context context;

	public MyRender(Context context){
		this.context = context;
	}

	//定義三角形對象
	Triangle triangle;

	public void onSurfaceCreated(GL10 gl, EGLConfig config) {
		Log.w("MyRender","onSurfaceCreated");
		// TODO Auto-generated method stub
		//First:設置清空屏幕用的顏色，前三個參數對應紅綠藍，最後一個對應alpha
		glClearColor(0.0f, 0.0f, 0.0f, 0.0f);
		triangle = new Triangle(context);
	}

	public void onSurfaceChanged(GL10 gl, int width, int height) {
		Log.w("MyRender","onSurfaceChanged");
		// TODO Auto-generated method stub
		//Second:設置視口尺寸，即告訴opengl可以用來渲染的surface大小
		glViewport(0,0,width,height);
	}

	public void onDrawFrame(GL10 gl) {
		Log.w("MyRender","onDrawFrame");
		// TODO Auto-generated method stub
		//Third:清空屏幕，擦除屏幕上所有的顏色，並用之前glClearColor定義的顏色填充整個屏幕
		glClear(GL_COLOR_BUFFER_BIT);
		//繪制三角形
		triangle.draw();
	}
}

  運行結果如下：   \
  1. 上一頁:
  2. 下一頁:
關於Android編程
Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例
相關文章
熱門文章
[Android] Painless Thread Android App的設計架構：MVC,MVP,MVVM與架構經驗談 android 添加快捷方式到桌面 Android的Launcher啟動器中添加快捷方式及小部件實例 Android之framework修改底部導航欄NavigationBar動態顯示和隱藏 Android 實現高斯模糊效果及低版本兼容
Java4Android開發教程（五）java的基本數據類型特征

java的數據類型分為基本數據類型和引用數據類型。 基本數據類
Android App卡頓慢優化之多線程優化

本博客涉及的內容有：多線程並發的性能問題，介紹了AsyncTask，Ha
安卓系統短信源碼依賴庫、可運行的源碼

新項目需要做短信模塊功能，此短信模塊非安卓系統短信模塊，是利用了360張
淺談RecyclerView(完美替代ListView,GridView)

Android RecyclerView 是Android5.0推出來的
閱讀排行版
Copyright © Android教程網 All Rights Reserved
