android2.x使用ActionBar的總結

編輯：關於Android編程

好久沒有在csdn上寫博客了，最近閒來無事，決定仿微信界面做幾個東西，原本以為挺簡單的事情，結果折騰了好久才把第一步的ActionBar搞定，其中過程可謂坎坷之極，記錄下來，以便給各位分享。

首先介紹一下我的手機，我的手機是android2.3.4的系統，要使用ActionBar，有兩種選擇，一個是使用大名鼎鼎的開源組件：ActionBarSherlock；一個是使用google自己出的android-support-v7包；ActionBarSherlock自從google推出android-support-v7包以後，基本上要退出歷史舞台了，因此我決定使用android-support-v7一試。

首先下載android-support-v7-appcompat（包括jar包和資源項目），新建項目weixin(注意最低sdk版本要求)，引入android-support-v7-appcompat.jar（把該jar包放到lib目錄下，刷新工程），並把android-support-v7-appcompat資源項目作為類庫引入到項目中，項目結果如下

data-cke-saved-src=https://android.yunyiwangluo.com/Android/UploadFiles_5356/201702/2017022316031138.png

新建MainActivity，繼承類android.support.v7.app.ActionBarActivity，代碼如下：



package com.example.weixin;

import android.os.Bundle;
import android.support.v7.app.ActionBarActivity;
import android.view.Menu;

public class MainActivity extends ActionBarActivity{

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

	}

	@Override
	public boolean onCreateOptionsMenu(Menu menu) {
		getMenuInflater().inflate(R.menu.main, menu);
		return true;
	}

}
修改res aluesstyles.xml，使用androi-support-v7的Theme.AppCompat.Light.DarkActionBar風格，如下


修改resmenumain.xml，如下：











解析一下，由於android3.0之前，並沒有showAsAction、actionProviderClass和actionViewClass等屬性，因此需要引入命名空間：xmlns:xxx=http://schemas.android.com/apk/res-auto，使用android-support-v7-appcompat包的屬性，因此後面的menuitem的統一使用xxx:showAsAction、xxx:actionProviderClass和xxx:actionViewClass而不是android:showAsAction、android:actionProviderClass和android:actionViewClass;另外搜索按鈕的actionViewClass，在android3.0以後可以使用android.widget.SearchView，但在android3.0之前該類並不存在，需要使用android.support.v7.widget.SearchView







經過這樣設置以後，按理來說就應該可以了，我們在android2.3環境下運行試試

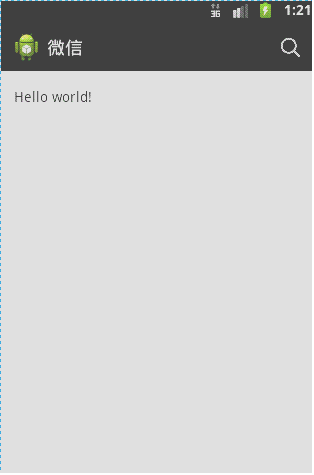

android2.3運行效果：


\


發現ActionBar沒有overflow按鈕，點擊物理menu鍵在下面出現了上下文菜單，這並不是我們想要的效果，查看android doc可知，overflow按鈕的顯示情況和手機的硬件情況是有關系的，如果手機沒有物理Menu鍵的話，overflow按鈕就可以顯示， 如果有物理Menu鍵的話，overflow按鈕就不會顯示出來,要改變這個默認行為，在ViewConfiguration這個類中， 有一個叫做sHasPermanentMenuKey的靜態變量，系統就是根據這個變量的值來判斷手機有沒有物理Menu鍵的。當然這是一個內部變量，我們無法直接訪問它，但是可以通過反射的方式修改它的值，讓它永遠為false就可以了。在MainActivity中增加方法





	private void setOverflowShowingAlway(){
		try{
			ViewConfiguration config = ViewConfiguration.get(this);
			Field menuKeyField = ViewConfiguration.class
					.getDeclaredField(sHasPermanentMenuKey);
			menuKeyField.setAccessible(true);
			menuKeyField.setBoolean(config, false);
		}catch(Exception e){
			e.printStackTrace();
		}
	}

並在onCreate(Bundle savedInstanceState)方法中調用










	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);
		setOverflowShowingAlway();
	}



重新運行，發現在android4.0環境下，出現了overflow按鈕了，並且按物理menu鍵也顯示正常，只是顯示的菜單中只有文字，而沒有顯示圖標，這是官方的默認效果，Google認為隱藏在overflow中的Action按鈕都應該只顯示文字,其實，overflow中的Action按鈕應不應該顯示圖標，是由MenuBuilder這個類的setOptionalIconsVisible方法來決定的，如果我們在overflow被展開的時候給這個方法傳入true，那麼裡面的每一個Action按鈕對應的圖標就都會顯示出來了，繼續在MainActivity中增加方法







  private void setOptionalIconsVisible(Menu menu){
		if(menu == null) return;
		if(!menu.getClass().getSimpleName().equals(MenuBuilder)) return;
		try {
            Method m = menu.getClass().getDeclaredMethod(setOptionalIconsVisible, Boolean.TYPE);
            m.setAccessible(true);
            m.invoke(menu, true);
        } catch (Exception e) {
        }
	}

	@Override
	public boolean onMenuOpened(int featureId, Menu menu) {
		if(featureId == Window.FEATURE_ACTION_BAR){
			setOptionalIconsVisible(menu);
		}
	    return super.onMenuOpened(featureId, menu);
	}

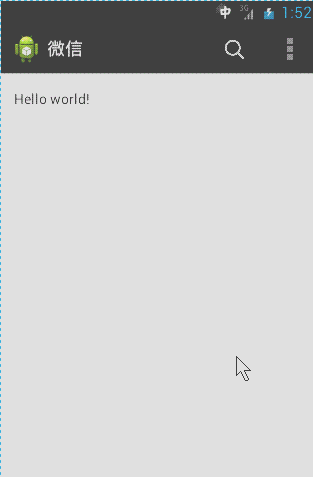

重新運行，發現android4.0環境下已經運行正常了，運行效果如下：


\


正在高興之余，打開android2.3環境下運行，發現android2.3環境並沒有任何變化，overflow按鈕沒有出來，且按下物理menu鍵以後再下面出現了上下文菜單，在logcat中出現以下錯誤：





03-06 13:57:51.587: W/System.err(328): java.lang.NoSuchFieldException: sHasPermanentMenuKey
03-06 13:57:51.606: W/System.err(328): 	at java.lang.ClassCache.findFieldByName(ClassCache.java:446)
03-06 13:57:51.616: W/System.err(328): 	at java.lang.Class.getDeclaredField(Class.java:666)
03-06 13:57:51.626: W/System.err(328): 	at com.example.weixin.MainActivity.setOverflowShowingAlway(MainActivity.java:32)
03-06 13:57:51.636: W/System.err(328): 	at com.example.weixin.MainActivity.onCreate(MainActivity.java:19)
03-06 13:57:51.636: W/System.err(328): 	at android.app.Instrumentation.callActivityOnCreate(Instrumentation.java:1047)
03-06 13:57:51.647: W/System.err(328): 	at android.app.ActivityThread.performLaunchActivity(ActivityThread.java:1586)
03-06 13:57:51.656: W/System.err(328): 	at android.app.ActivityThread.handleLaunchActivity(ActivityThread.java:1638)
03-06 13:57:51.656: W/System.err(328): 	at android.app.ActivityThread.access$1500(ActivityThread.java:117)
03-06 13:57:51.667: W/System.err(328): 	at android.app.ActivityThread$H.handleMessage(ActivityThread.java:928)
03-06 13:57:51.676: W/System.err(328): 	at android.os.Handler.dispatchMessage(Handler.java:99)
03-06 13:57:51.696: W/System.err(328): 	at android.os.Looper.loop(Looper.java:123)
03-06 13:57:51.707: W/System.err(328): 	at android.app.ActivityThread.main(ActivityThread.java:3647)
03-06 13:57:51.717: W/System.err(328): 	at java.lang.reflect.Method.invokeNative(Native Method)
03-06 13:57:51.736: W/System.err(328): 	at java.lang.reflect.Method.invoke(Method.java:507)
03-06 13:57:51.746: W/System.err(328): 	at com.android.internal.os.ZygoteInit$MethodAndArgsCaller.run(ZygoteInit.java:839)
03-06 13:57:51.756: W/System.err(328): 	at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:597)
03-06 13:57:51.756: W/System.err(328): 	at dalvik.system.NativeStart.main(Native Method)



在ViewConfiguration沒有找到sHasPermanentMenuKey這個類成員！原來android3.0之前，ViewConfiguration並沒有sHasPermanentMenuKey這個類成員，怎麼辦呢？不管度娘還是google，都找不到這個錯誤的解決辦法，只能從sdk的源代碼中跟蹤了。







首先查找android4.0版本中看看在哪使用了ViewConfiguration.hasPermanentMenuKey()方法，經過分析是在類com.android.internal.view.ActionBarPolicy中的showsOverflowMenuButton()使用了，代碼如下：





    public boolean showsOverflowMenuButton() {
        return !ViewConfiguration.get(mContext).hasPermanentMenuKey();
    }



類ActionBarPolicy的方法showsOverflowMenuButton()又在哪被使用了呢？原來是在類com.android.internal.view.menu.ActionMenuPresenter的方法initForMenu(Context context, MenuBuilder menu)中使用了




    @Override
    public void initForMenu(Context context, MenuBuilder menu) {
        super.initForMenu(context, menu);

        final Resources res = context.getResources();

        final ActionBarPolicy abp = ActionBarPolicy.get(context);
        if (!mReserveOverflowSet) {
            mReserveOverflow = abp.showsOverflowMenuButton();
        }

        if (!mWidthLimitSet) {
            mWidthLimit = abp.getEmbeddedMenuWidthLimit();
        }

        // Measure for initial configuration
        if (!mMaxItemsSet) {
            mMaxItems = abp.getMaxActionButtons();
        }

        int width = mWidthLimit;
        if (mReserveOverflow) {
            if (mOverflowButton == null) {    // 創建overflow按鈕
                mOverflowButton = new OverflowMenuButton(mSystemContext);
                final int spec = MeasureSpec.makeMeasureSpec(0, MeasureSpec.UNSPECIFIED);
                mOverflowButton.measure(spec, spec);
            }
            width -= mOverflowButton.getMeasuredWidth();
        } else {
            mOverflowButton = null;
        }

        mActionItemWidthLimit = width;

        mMinCellSize = (int) (ActionMenuView.MIN_CELL_SIZE * res.getDisplayMetrics().density);

        // Drop a scrap view as it may no longer reflect the proper context/config.
        mScrapActionButtonView = null;
    }


原來在ActionBarMenu初始化時，是根據showsOverflowMenuButton()的返回結果來決定是否創建overflow按鈕的，而在android-support-v7-appcompat中也有類ActionBarPolicy和ActionMenuPresenter，其中類ActionMenuPresenter的initForMenu方法與android4.0版本代碼差不多，但是類ActionBarPolicy的showsOverflowMenuButton()代碼卻如下：










  public boolean showsOverflowMenuButton()
  {
    return Build.VERSION.SDK_INT >= 11;
  }

判斷sdk的版本大於11（版本大於android3.0）即返回true，否則返回false。看來通過反射方法修改類ActionBarPolicy的showsOverflowMenuButton()返回值是不太可能了，繼續往下分析，查看一下類ActionMenuPresenter的initForMenu方法在哪被調用了，結果分析，原來是在類android.support.v7.internal.widget.ActionBarView的configPresenters(MenuBuilder builder)方法中調用的，而configPresenters方法又是在setMenu(SupportMenu menu, MenuPresenter.Callback cb)中調用的，源代碼如下：

    public void setMenu(Menu menu, MenuPresenter.Callback cb) {
        if (menu == mOptionsMenu) return;

        if (mOptionsMenu != null) {
            mOptionsMenu.removeMenuPresenter(mActionMenuPresenter);
            mOptionsMenu.removeMenuPresenter(mExpandedMenuPresenter);
        }

        MenuBuilder builder = (MenuBuilder) menu;
        mOptionsMenu = builder;
        if (mMenuView != null) {
            final ViewGroup oldParent = (ViewGroup) mMenuView.getParent();
            if (oldParent != null) {
                oldParent.removeView(mMenuView);
            }
        }
        if (mActionMenuPresenter == null) {
            mActionMenuPresenter = new ActionMenuPresenter(mContext);
            mActionMenuPresenter.setCallback(cb);
            mActionMenuPresenter.setId(com.android.internal.R.id.action_menu_presenter);
            mExpandedMenuPresenter = new ExpandedActionViewMenuPresenter();
        }

        ActionMenuView menuView;
        final LayoutParams layoutParams = new LayoutParams(LayoutParams.WRAP_CONTENT,
                LayoutParams.MATCH_PARENT);
        if (!mSplitActionBar) {
            mActionMenuPresenter.setExpandedActionViewsExclusive(
                    getResources().getBoolean(
                    com.android.internal.R.bool.action_bar_expanded_action_views_exclusive));
            configPresenters(builder);
            menuView = (ActionMenuView) mActionMenuPresenter.getMenuView(this);
            final ViewGroup oldParent = (ViewGroup) menuView.getParent();
            if (oldParent != null && oldParent != this) {
                oldParent.removeView(menuView);
            }
            addView(menuView, layoutParams);
        } else {
            mActionMenuPresenter.setExpandedActionViewsExclusive(false);
            // Allow full screen width in split mode.
            mActionMenuPresenter.setWidthLimit(
                    getContext().getResources().getDisplayMetrics().widthPixels, true);
            // No limit to the item count; use whatever will fit.
            mActionMenuPresenter.setItemLimit(Integer.MAX_VALUE);
            // Span the whole width
            layoutParams.width = LayoutParams.MATCH_PARENT;
            configPresenters(builder);
            menuView = (ActionMenuView) mActionMenuPresenter.getMenuView(this);
            if (mSplitView != null) {
                final ViewGroup oldParent = (ViewGroup) menuView.getParent();
                if (oldParent != null && oldParent != mSplitView) {
                    oldParent.removeView(menuView);
                }
                menuView.setVisibility(getAnimatedVisibility());
                mSplitView.addView(menuView, layoutParams);
            } else {
                // We'll add this later if we missed it this time.
                menuView.setLayoutParams(layoutParams);
            }
        }
        mMenuView = menuView;
    }

    private void configPresenters(MenuBuilder builder) {
        if (builder != null) {
            builder.addMenuPresenter(mActionMenuPresenter);
            builder.addMenuPresenter(mExpandedMenuPresenter);
        } else {
            mActionMenuPresenter.initForMenu(mContext, null);
            mExpandedMenuPresenter.initForMenu(mContext, null);
            mActionMenuPresenter.updateMenuView(true);
            mExpandedMenuPresenter.updateMenuView(true);
        }
    }



看紅字加粗部分，這是實例化ActionMenuPresenter方法的過程，原來如此！我們只要把ActionBarView中修改mActionMenuPresenter的值即可，廢話少說，修改MainActivity的setOverflowShowingAlway()方法如下：


	private void setOverflowShowingAlway(){
		try{
			if(Build.VERSION.SDK_INT>=Build.VERSION_CODES.HONEYCOMB){   // android3.0以後的版本才存在sHasPermanentMenuKey屬性
				ViewConfiguration config = ViewConfiguration.get(this);
				Field menuKeyField = ViewConfiguration.class
						.getDeclaredField(sHasPermanentMenuKey);
				menuKeyField.setAccessible(true);
				menuKeyField.setBoolean(config, false);
			} else {
				// 獲取actionBarView
				final ActionBarView actionBarView = (ActionBarView) findViewById(android.support.v7.appcompat.R.id.action_bar);
				MenuPresenter.Callback menuCallback = new MenuPresenter.Callback() {

					@Override
					public boolean onOpenSubMenu(MenuBuilder subMenu) {
						android.view.Window.Callback cb = getWindow().getCallback();
			            if (cb != null) {
			                cb.onMenuOpened(Window.FEATURE_ACTION_BAR, subMenu);
			                return true;
			            }
			            return false;
					}

					@Override
					public void onCloseMenu(MenuBuilder menu, boolean allMenusAreClosing) {
						closeOptionsMenu();
					}
				};

				Field menuPresenterField = actionBarView.getClass().getSuperclass().getDeclaredField(mActionMenuPresenter);
				menuPresenterField.setAccessible(true);
				final ActionMenuPresenter menuPresenter = new ActionMenuPresenter(this);
				menuPresenter.setReserveOverflow(true);  // 這句是關鍵，設置overflow可見
				menuPresenter.setCallback(menuCallback);
				menuPresenter.setId(android.support.v7.appcompat.R.id.action_menu_presenter);
				// 修改actionBarView.mActionMenuPresenter=menuPresenter;
				menuPresenterField.set(actionBarView, menuPresenter);

				Field expandedMenuPresenterField = actionBarView.getClass().getDeclaredField(mExpandedMenuPresenter);
				expandedMenuPresenterField.setAccessible(true);
				Constructor contructor = Class.forName(android.support.v7.internal.widget.ActionBarView$ExpandedActionViewMenuPresenter).getDeclaredConstructor(actionBarView.getClass());
				contructor.setAccessible(true);
				Object expandedMenuPresenter = contructor.newInstance(actionBarView);
				// 修改actionBarView.mExpandedMenuPresenter=expandedMenuPresenter;
				expandedMenuPresenterField.set(actionBarView, expandedMenuPresenter);
			}
		} catch(Exception e){
			e.printStackTrace();
		}
	}


以上代碼首先判斷sdk版本是否是android3.0之後的版本，如果是則直接反射修改ViewConfiguration的sHasPermanentMenuKey的值；否則查找出ActionBarView，替換該對象的mActionMenuPresenter及mExpandedMenuPresenter的值，其中mActionMenuPresenter需要設置setReserveOverflow(true)，也就是ActionMenuPresenter的mReserveOverflow=true，mReserveOverflowSet=true，這樣就能保證程序在運行到ActionMenuPresenter的initForMenu方法時，不z再獲取ActionBarPolicy的showsOverflowMenuButton()的返回值作為判斷是否增加overflow按鈕的依據。








重新運行，呵呵，overflow按鈕可以出來了，點擊overflow按鈕也出現了下來菜單，但是菜單只有文字沒有顯示圖標，並且按物理menu鍵菜單還是顯示在下邊。經過分析，原來是android3.0之前的類com.android.internal.policy.impl.PhoneWindow並沒有任何ActionBar的代碼，而在android3.0以後的版本中增加了不少ActionBar代碼，修改MainActivity的onMenuOpened(int featureId, Menu menu)方法如下：


	@Override
	public boolean onMenuOpened(int featureId, Menu menu) {

		if(Build.VERSION.SDK_INT>=Build.VERSION_CODES.HONEYCOMB){   // android3.0以後的版本，參數menu不為空，直接通過反射方法修改setOptionalIconsVisible的值
			if(featureId == Window.FEATURE_ACTION_BAR){
				setOptionalIconsVisible(menu);
			}
		    return super.onMenuOpened(featureId, menu);
		} else {
			ActionBarView actionBarView = (ActionBarView) findViewById(android.support.v7.appcompat.R.id.action_bar);
			// 通過點擊overflowButton時，傳入的參數featureId為FEATURE_ACTION_BAR，而通過點擊menu按鍵，傳入的參數featureId為FEATURE_OPTIONS_PANEL
			if(featureId == Window.FEATURE_ACTION_BAR){
				// android3.0之前的版本，由於phonewindow的機制，導致傳進的menu是空的，需要把menu賦值為ActionMenuPresenter.mMenu
				if(menu == null){
					try{
						Field menuPresenterField = actionBarView.getClass().getSuperclass().getDeclaredField(mActionMenuPresenter);
						menuPresenterField.setAccessible(true);
						ActionMenuPresenter menuPresenter = (ActionMenuPresenter) menuPresenterField.get(actionBarView);
						Field menuField = BaseMenuPresenter.class.getDeclaredField(mMenu);
						menuField.setAccessible(true);
						menu = (Menu) menuField.get(menuPresenter);
					} catch(Exception e){
						e.printStackTrace();
					}
				}
				setOptionalIconsVisible(menu);
			    return super.onMenuOpened(featureId, menu);
			} else {
				actionBarView.showOverflowMenu();  // 把下拉菜單顯示到ActionBar上
				return false;
			}
		}
	}


以上代碼首先判斷首先判斷sdk版本是否是android3.0之後的版本，如果是則直接反射修改menu的setOptionalIconsVisible；否則根據傳入的參數featureId是否等於Window.FEATURE_ACTION_BAR來判斷用戶是通過點擊overflow按鈕還是點擊物理menu鍵觸發的，如果是通過overflow按鈕觸發的，則其featureId為Window.FEATURE_ACTION_BAR，但是menu=null，後面根據發射方法對menu進行賦值，並修改menu的setOptionalIconsVisible=true；如果是通過點擊物理menu鍵觸發的，則其featureId為Window.FEATURE_OPTIONS_PANEL，則調用ActionBarView的showOverflowMenu()方法，把菜單掛接到overflow下。

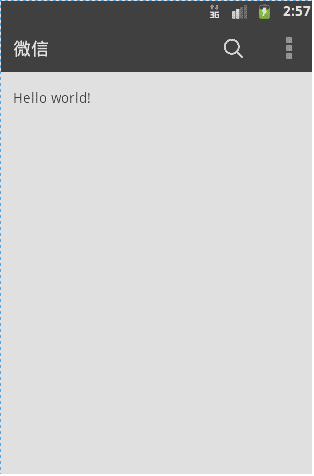

至此所有修改已完成，我們看一下在android2.3環境下運行效果：


\























  1. 上一頁:
  2. 下一頁:
    3.






					關於Android編程









					Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例






						相關文章














					熱門文章





					Android開發-DesignDemo-AndroidStudio(六)CoordinatorDemo(1)

					android:listview實現qq，微信好友列表（頭像，昵稱，個性簽名）

					Android實現三級聯動下拉框 下拉列表spinner的實例代碼

					Android仿新浪微博個人信息界面及其他效果

					Android Studio編譯時Gradle報亂碼

					[AndroidAnnotations框架]AndroidAnnotations的配置介紹







					微信收錢新功能教程 微信如何掃一掃收錢

							現在的微信推送已為最新版6.2。不知你是否注意到新版本微信







					Android獲取運營商

今天接到一個新需求，要給服務器上送設備運營商名稱，之後我的第一反應是，u







					Android 關於使用LruCache緩存你想緩存的數據


今天我們來一起學習一下緩存技術，相信大家做開發的時候都知道







					Android中微信搶紅包插件原理解析及開發思路

一、前言自從去年中微信添加搶紅包的功能，微信的電商之旅算是正式開始正式火






					閱讀排行版













		Copyright © Android教程網 All Rights Reserved
