Android多點觸控縮放拖拽實例

在Android上查看圖片或者浏覽網頁時，我們往往有把圖片或者網頁放大或者縮小的的需求，這樣就能夠獲得更多的細節信息
或者獲得更多的全貌信息，多點觸摸與綻放功能正是滿足這種應用場景的技術。

下面通過一個例子來學習實現圖片的拖拉功能：

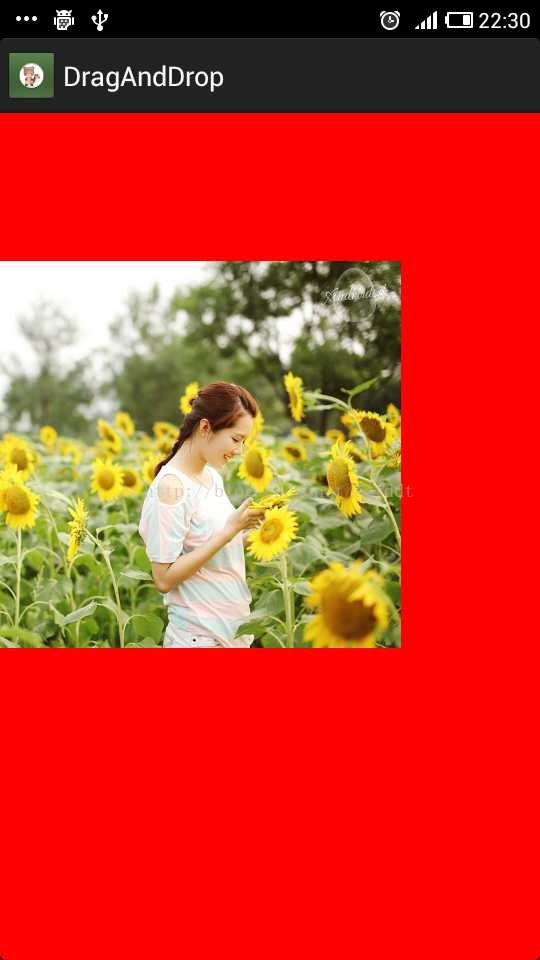

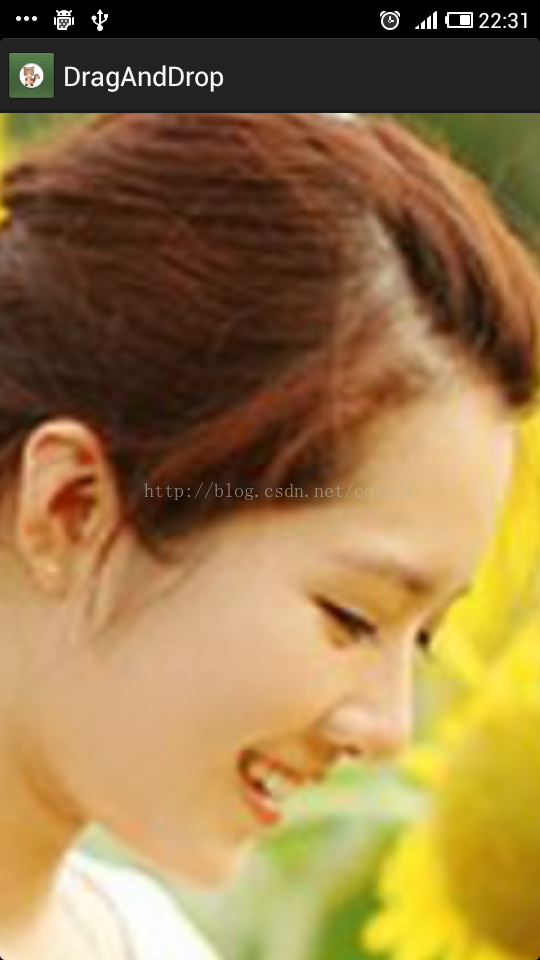

程序運行示意圖：1.初始化界面 2.為縮小的界面 3.為放大的界面

新建一個名稱為DragAndDrop的Android工程，目錄結構如下：

主界面的activity_layout.xml的布局代碼如下：



讀者需要注意的是我們的ImageView的控制方式設置成了matrix這樣就可以在代碼中非常方便的對圖片進行控制了。



我們把一張圖片（大小超過手機屏幕）的圖片放在drawable-mdpi文件中。

圖片資源如下：



MainActivity.java的代碼如下：



package com.shen.draganddrop;

import android.app.Activity;
import android.graphics.Matrix;
import android.graphics.PointF;
import android.os.Bundle;
import android.util.Log;
import android.view.Menu;
import android.view.MenuItem;
import android.view.MotionEvent;
import android.view.View;
import android.view.View.OnTouchListener;
import android.widget.ImageView;

public class MainActivity extends Activity {

	private ImageView  imageView;
	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);
		imageView = (ImageView) findViewById(R.id.show_img);
		imageView.setOnTouchListener(new ImageTouchListener());
	}

	@Override
	public boolean onCreateOptionsMenu(Menu menu) {
		// Inflate the menu; this adds items to the action bar if it is present.
		getMenuInflater().inflate(R.menu.main, menu);
		return true;
	}

	@Override
	public boolean onOptionsItemSelected(MenuItem item) {
		// Handle action bar item clicks here. The action bar will
		// automatically handle clicks on the Home/Up button, so long
		// as you specify a parent activity in AndroidManifest.xml.
		int id = item.getItemId();
		if (id == R.id.action_settings) {
			return true;
		}
		return super.onOptionsItemSelected(item);
	}

	private class ImageTouchListener implements OnTouchListener
	{

		//聲明一個坐標點
		private PointF startPoint;
		//聲明並實例化一個Matrix來控制圖片
		private Matrix matrix = new Matrix();
		//聲明並實例化當前圖片的Matrix
		private Matrix mCurrentMatrix = new Matrix();


		//縮放時初始的距離
		private float startDistance;
		//拖拉的標記
		private static final int DRAG = 1;
		//縮放的標記
		private static final int ZOOM = 2;
		//標識記錄
		private int mode;
		//縮放的中間點
		private PointF midPoint;

		@Override
		public boolean onTouch(View v, MotionEvent event) {
			switch (event.getAction()&MotionEvent.ACTION_MASK) {
			case MotionEvent.ACTION_DOWN:
				System.out.println(ACTION_DOWN);
				Log.w(Drag, ACTION_DOWN);
				//此時處於拖拉方式下
				mode = DRAG;
				//獲得當前按下點的坐標
				startPoint = new PointF(event.getX(),event.getY());
				//把當前圖片的Matrix設置為按下圖片的Matrix
				mCurrentMatrix.set(imageView.getImageMatrix());
				break;
			case MotionEvent.ACTION_MOVE:
				Log.w(Drag, ACTION_MOVE);
				//根據不同的模式執行相應的縮放或者拖拉操作
				switch (mode) {
				case DRAG:
					//移動的x坐標的距離
					float dx = event.getX() - startPoint.x;
					//移動的y坐標的距離
					float dy = event.getY() - startPoint.y;
					//設置Matrix當前的matrix
					matrix.set(mCurrentMatrix);
					//告訴matrix要移動的x軸和Y軸的距離
					matrix.postTranslate(dx, dy);
					break;
				case ZOOM:
					//計算縮放的距離
					float endDistance = distance(event);
					//計算縮放比率
					float scale = endDistance / startDistance;
					//設置當前的Matrix
					matrix.set(mCurrentMatrix);
					//設置縮放的參數
					matrix.postScale(scale, scale, midPoint.x, midPoint.y);
					break;
				default:
					break;
				}

				break;
			//已經有一個手指按住屏幕，再有一個手指按下屏幕就會觸發該事件
			case MotionEvent.ACTION_POINTER_DOWN:
				Log.w(Drag, ACTION_POINTER_DOWN);
				//此時為縮放模式
				mode = ZOOM;
				//計算開始時兩個點的距離
				startDistance = distance(event);
				//當兩個點的距離大於10時才進行縮放操作
				if(startDistance > 10)
				{
					//計算中間點
					midPoint = mid(event);
					//得到進行縮放操作之前，照片的綻放倍數
					mCurrentMatrix.set(imageView.getImageMatrix());
				}
				break;
			//已經有一個手指離開屏幕，還有手指在屏幕上時就會觸發該事件
			case MotionEvent.ACTION_POINTER_UP:
				Log.w(Drag, ACTION_POINTER_UP);
				mode = 0;
				break;
			case MotionEvent.ACTION_UP:
				Log.w(Drag, ACTION_UP);
				mode = 0;
				break;
			default:
				break;
			}
			//按照Matrix的要求移動圖片到某一個位置
			imageView.setImageMatrix(matrix);
			//返回true表明我們會消費該動作，不需要父控件進行進一步的處理
			return true;
		}


	}

	public static float distance(MotionEvent event)
	{
		float dx = event.getX(1) - event.getX(0);
		float dy = event.getY(1) - event.getY(0);

		return (float) Math.sqrt(dx*dx + dy*dy);
	}

	public static PointF mid(MotionEvent event)
	{
		float x = (event.getX(1) - event.getX(0)) /2;
		float y = (event.getY(1) - event.getY(0)) /2;
		return new PointF(x,y);
	}
}

代碼中都有注釋在此就不詳述了！
