Android自定義(三)實現圓盤的百分比設置

最近一直在學習自定義控件,昨天看到群裡有人問如何如何實現圓盤樣式的顯示,學有所用,於是乎就有了這篇博客

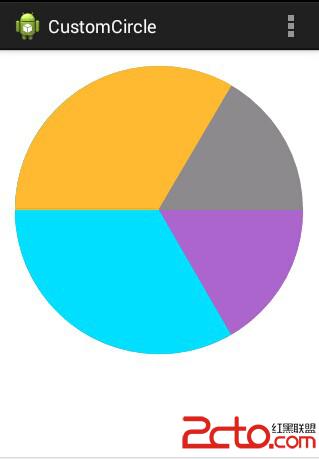

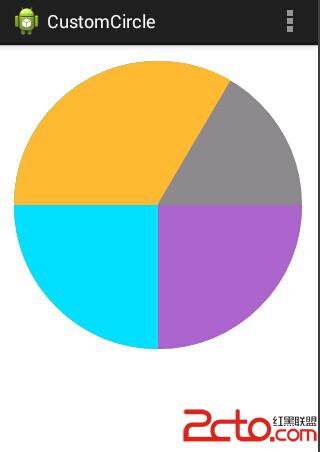

先上圖,一目了然

這裡的顯示顏色以及顏色塊的大小你都可以自己設置

這裡設置了三種顏色,對應三種顏色的三個角度

上代碼:



以上都屬於自定義屬性,當然自定義了屬性就要給它賦值





TypedArray mArray = context.obtainStyledAttributes(attrs,
				R.styleable.CustomCircle, defStyleAttr, 0);
		firstColor = mArray.getColor(R.styleable.CustomCircle_firstColor,
				Color.BLUE);
		secondColor = mArray.getColor(R.styleable.CustomCircle_secondColor,
				Color.GREEN);
		thirdColor = mArray.getColor(R.styleable.CustomCircle_thirdColor,
				Color.RED);
		firstAngle=mArray.getInt(R.styleable.CustomCircle_firstAngle, 90);
		secondAngle=mArray.getInt(R.styleable.CustomCircle_secondAngle, 180);
		thirdAngle=mArray.getInt(R.styleable.CustomCircle_thirdAngle, 120);

		mArray.recycle();

屬性賦值結束後,當然就要開始最重要的部分了,畫圖,也就是重寫onDraw()方法





@Override
	protected void onDraw(Canvas canvas) {
		int center=getWidth()/2;
		int radius=center/2;
		mPaint.setColor(Color.GRAY);
		mPaint.setStrokeWidth(center);
		mPaint.setAntiAlias(true);
		mPaint.setStyle(Paint.Style.STROKE);
		canvas.drawCircle(center, center, radius, mPaint);
		mPaint.setColor(firstColor);
		RectF rectF=new RectF(center-radius, center-radius, center+radius, center+radius);
		canvas.drawArc(rectF, 0, firstAngle, false, mPaint);
		mPaint.setColor(secondColor);
		canvas.drawArc(rectF, firstAngle, secondAngle, false, mPaint);
		mPaint.setColor(thirdColor);
		canvas.drawArc(rectF, secondAngle, thirdAngle, false, mPaint);
	}

我們繼續,自定義控件就這麼定義結束了,如何用呢?看過前面博客的人們應該知道吧!





這裡需要注意的是custom,這就是你自定義的屬性了,前面要聲明一下xmlns:custom=http://schemas.android.com/apk/res/你自己的包名





差不多就這樣啦,就實現了你想要的功能,當你看不懂別人的代碼邏輯時,你可以debug,這也是一個很好地辦法
