Android自定義控件教程一：Android如何實現老版優酷客戶端三級環形菜單

轉載請附上本文鏈接：http://blog.csdn.net/cyp331203/article/details/40423727

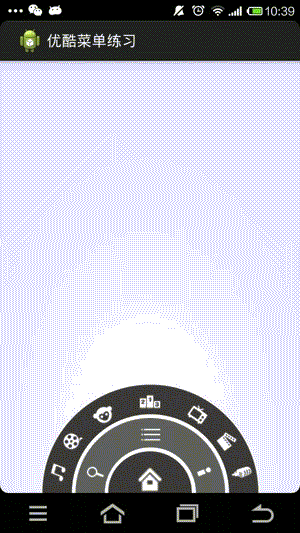

先來看看效果：

<喎?/kf/ware/vc/" target="_blank" class="keylink">vcD4KPHA+0rsmIzMwNTI0O7+0yc/IpbrDz/G7uc2m7MW1xKOsuNC+9bHIvc+4tNTToaOho6GjyrW8ysnPsqKyu8TRo6zPwsPmztLDx8C0v7S/tMjnus7Ktc/Wo7o8L3A+CjxwPrv5sb7L2LLEvs3Kx8/Cw+bI/bj2o7o8L3A+CjxwPjxicj4KPC9wPgo8cD48YnI+CjwvcD4KPHA+PGltZyBzcmM9"/uploadfile/Collfiles/20141025/20141025085738134.png" alt="\">

我們先來看看布局文件怎麼寫，實際上這裡這三張圖片都差不多，我們這裡使用RelativeLayout，方便後續小圖標的加入，基本就是centerInParent和aliagnParentBottom，只是外圈小圖標的安排要稍微注意一下，這裡我們左半邊圖標以最左邊的一個圖標為基准，右半邊的圖標以最右邊的一個圖標為基准，在這裡分別是iv_channel1和iv_channel7：

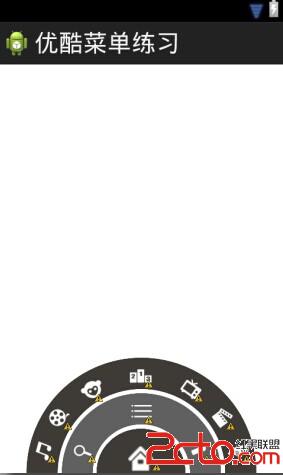

布局完之後的效果：

之後我們就可以開始著手這個怎麼實現，我們的基本想法是（小房子圖標所在的為level1，第二圈灰色的部分為level2，最外圈為level3）：

1、點擊小房子圖標，如果level2和level3都處於顯示狀態，則將這兩層都隱藏，如果這兩層都不存在，則只將level2顯示出來；如果只有level2顯示著，那麼將level2隱藏

2、點擊levle2的”三“字圖標，則實現隱藏和顯示level3組件

3、點擊手機的menu鍵，則實現如果level1，2，3都處於顯示狀態，則將三者都隱藏，如果只有level1、level2顯示，則將level1、2隱藏，如果只有level1顯示，則將level1隱藏；如果沒有任何level顯示著，則將level1和level2顯示出來

4、上面的顯示和隱藏的過程，都使用動畫來實現

基本邏輯關系已經理清楚了，那麼現在的問題就在於這個Animation如何寫；顯然我們這裡需要用到一個RotateAnimation旋轉動畫，由於這裡牽涉到旋出和旋入的效果，我們必須要清楚這個動畫的角度是如何定的，比如從0~180是旋入還是旋出效果？

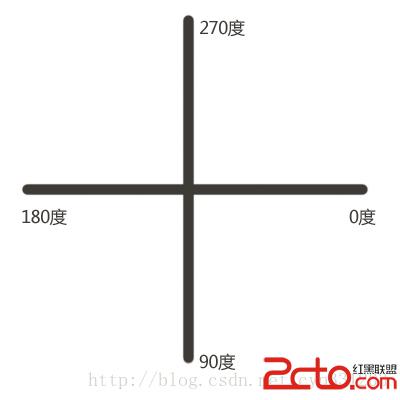

經過實驗，我們發現，RotateAnimation的角度如下，我們可以發現，它的角度定義是按照順時針增長的：

那麼按照這個角度來看，我們如果想要組件順時針旋入，同時順時針旋出的話，角度是要如何確定的呢？

從上圖可以比較容易看出來，順時針旋出的話，角度是從0~180度，那麼旋入呢？是不是從180~0度？，實際上這裡旋入應該是180~360度。

在角度確定好之後呢，我們可以來著手實現動畫效果，這裡由於三個組件level1、level2、level3的動畫都是一致的，所以這裡選擇使用一個工具類，來實現幾個靜態方法，來定義動畫，達到復用的效果：

工具類如下：

package com.alexchen.youkumenuexercise.utils;

import android.view.View;
import android.view.animation.RotateAnimation;

public class AnimationUtils {
	//旋出的動畫，無延遲時間
	public static void startAnimationOut(View view) {
		startAnimationOut(view, 0);

	}
	//旋入的動畫，無延遲時間
	public static void startAnimationIn(View view) {
		startAnimationIn(view, 0);
	}

	//旋出的動畫
	//delay為動畫延遲的時間，單位是毫秒
	public static void startAnimationOut(View view, long delay) {
		RotateAnimation animation = new RotateAnimation(0, 180,
				view.getWidth() / 2, view.getHeight());
		animation.setDuration(500);
		animation.setStartOffset(delay);
		animation.setFillAfter(true);
		view.startAnimation(animation);

	}
	//旋入的動畫
	//delay為動畫延遲的時間，單位是毫秒
	public static void startAnimationIn(View view, long delay) {
		RotateAnimation animation = new RotateAnimation(180, 360,
				view.getWidth() / 2, view.getHeight());
		animation.setDuration(500);
		animation.setStartOffset(delay);
		animation.setFillAfter(true);
		view.startAnimation(animation);
	}

}

其中設置了兩個能夠延時開啟動畫的方法，為的是讓三個組件進出的時候能夠體現出層次感，讓用戶體驗更好。

最後是Activity中的代碼，這裡沒有做任何生命周期相關的處理，只是簡單的實現功能：

package com.alexchen.youkumenuexercise;

import com.alexchen.youkumenuexercise.utils.AnimationUtils;

import android.app.Activity;
import android.os.Bundle;
import android.view.KeyEvent;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.ImageView;
import android.widget.RelativeLayout;

public class MainActivity extends Activity implements OnClickListener {

	private RelativeLayout level1;
	private RelativeLayout level2;
	private RelativeLayout level3;

	private ImageView iv_icon_menu;
	private ImageView iv_icon_home;
	/**
	 * 表示level3是否是現狀狀態，默認為true
	 */
	private boolean isLevel3In;
	private boolean isLevel2In;
	private boolean isLevel1In;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);
		isLevel3In = true;
		isLevel2In = true;
		isLevel1In = true;
		initViews();
		setOnclickListenersForViews();
	}

	/**
	 * 設置views的監聽事件
	 */
	private void setOnclickListenersForViews() {
		iv_icon_home.setOnClickListener(this);
		iv_icon_menu.setOnClickListener(this);

	}

	/**
	 * 初始化需要的view組件
	 */
	private void initViews() {
		level1 = (RelativeLayout) findViewById(R.id.level1);
		level2 = (RelativeLayout) findViewById(R.id.level2);
		level3 = (RelativeLayout) findViewById(R.id.level3);
		iv_icon_menu = (ImageView) findViewById(R.id.iv_icon_menu);
		iv_icon_home = (ImageView) findViewById(R.id.iv_icon_home);
	}

	/**
	 * activity響應的點擊事件
	 */
	@Override
	public void onClick(View v) {
		switch (v.getId()) {
		case R.id.iv_icon_menu:
			if (isLevel3In) {
				// 如果level3是顯示的，那麼就讓出去
				AnimationUtils.startAnimationOut(level3);
				isLevel3In = false;
			} else {
				// 如果level3是不顯示的，那麼讓其進入
				AnimationUtils.startAnimationIn(level3);
				isLevel3In = true;
			}

			break;
		case R.id.iv_icon_home:
			if (isLevel2In) {
				// 如果level2是顯示狀態
				AnimationUtils.startAnimationOut(level2, 200);
				isLevel2In = false;
			} else {
				AnimationUtils.startAnimationIn(level2);
				isLevel2In = true;
			}
			if (isLevel3In) {
				AnimationUtils.startAnimationOut(level3);
				isLevel3In = false;
			}

			break;

		default:
			break;
		}
	}

	@Override
	public boolean onKeyDown(int keyCode, KeyEvent event) {
		if (keyCode == KeyEvent.KEYCODE_MENU) {
			// 如果是menu鍵按下的話：
			changeLevelState();

		}
		return super.onKeyDown(keyCode, event);
	}

	/**
	 * 改變三個圓環的狀態
	 */
	private void changeLevelState() {
		if (isLevel1In) {
			AnimationUtils.startAnimationOut(level1, 400);
			isLevel1In = false;
		} else {
			AnimationUtils.startAnimationIn(level1);
			isLevel1In = true;
		}
		if (isLevel2In) {
			AnimationUtils.startAnimationOut(level2, 200);
			isLevel2In = false;
		} else {
			AnimationUtils.startAnimationIn(level2, 200);
			isLevel2In = true;
		}
		if (isLevel3In) {
			AnimationUtils.startAnimationOut(level3);
			isLevel3In = false;
		}
	}

}
