效果圖1：

效果圖2：

MPAndroidChart是在Android平台上開源的第三方統計圖表庫，可以繪制樣式復雜、豐富的各種統計圖表，如一般常見的折線圖、餅狀圖、柱狀圖、散點圖、金融股票中使用的的“蠟燭”圖、“泡泡”統計圖、雷達狀統計餅狀圖等等。簡言之，AndroidMPChart基本上可以滿足日常在Android平台上的統計圖表開發需要。
AndroidMPChart在github上的項目主頁： https://github.com/PhilJay/MPAndroidChart
在自己的項目的libs中，導入其發布的jar包即可使用MPAndroidChart。MPAndroidChart發布的jar包頁面在：https://github.com/PhilJay/MPAndroidChart/releases

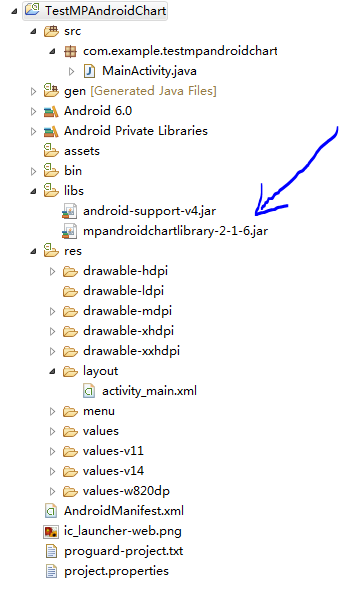

AndroidMPChart使用方法：在上面的releases頁面下載最新的jar包，復制到自己的項目libs中即可使用。

代碼：

activity_main.xml：

 1 <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 2     xmlns:tools="http://schemas.android.com/tools"
 3     android:layout_width="match_parent"
 4     android:layout_height="match_parent" >
 5
 6     <com.github.mikephil.charting.charts.LineChart
 7         android:id="@+id/chart"
 8         android:layout_width="match_parent"
 9         android:layout_height="match_parent" />
10
11 </RelativeLayout>

MainActivity.java：

  1 package com.example.testmpandroidchart;
  2
  3 import java.util.ArrayList;
  4
  5 import com.github.mikephil.charting.charts.LineChart;
  6 import com.github.mikephil.charting.components.Legend;
  7 import com.github.mikephil.charting.components.Legend.LegendForm;
  8 import com.github.mikephil.charting.components.Legend.LegendPosition;
  9 import com.github.mikephil.charting.data.Entry;
 10 import com.github.mikephil.charting.data.LineData;
 11 import com.github.mikephil.charting.data.LineDataSet;
 12 import com.github.mikephil.charting.formatter.ValueFormatter;
 13 import com.github.mikephil.charting.utils.ViewPortHandler;
 14
 15 import android.app.Activity;
 16 import android.graphics.Color;
 17 import android.os.Bundle;
 18
 19 public class MainActivity extends Activity {
 20
 21     @Override
 22     protected void onCreate(Bundle savedInstanceState) {
 23         super.onCreate(savedInstanceState);
 24         setContentView(R.layout.activity_main);
 25
 26         LineChart mLineChart = (LineChart) findViewById(R.id.chart);
 27
 28         // 制作7個數據點（沿x坐標）
 29         LineData mLineData = makeLineData(7);
 30         setCharStyle(mLineChart, mLineData, Color.WHITE);
 31     }
 32
 33     private LineData makeLineData(int count) {
 34
 35         // x軸顯示的數據設置
 36         ArrayList<String> x = new ArrayList<String>();
 37         for (int i = 0; i < count; i++) {
 38             x.add(i + "");
 39         }
 40
 41         // y軸數據設置
 42         ArrayList<Entry> y = new ArrayList<Entry>();
 43         for (int i = 0; i < count; i++) {
 44             float val = (float) (Math.random() * 100);
 45             Entry entry = new Entry(val, i);
 46             y.add(entry);
 47         }
 48
 49         // y軸數據集
 50         LineDataSet mLineDataSet = new LineDataSet(y, "測試數據");
 51
 52         // 用y軸的集合來設置參數
 53         // 線寬
 54         mLineDataSet.setLineWidth(3.0f);
 55
 56         // 顯示的圓形大小
 57         mLineDataSet.setCircleSize(5.0f);
 58
 59         // 折線的顏色
 60         mLineDataSet.setColor(Color.RED);
 61
 62         // 圓球的顏色
 63         mLineDataSet.setCircleColor(Color.BLUE);
 64
 65         // 填充折線上數據點、圓球裡面包裹的中心空白處的顏色
 66         mLineDataSet.setCircleColorHole(Color.GREEN);
 67
 68         // 設置mLineDataSet.setDrawHighlightIndicators(false)後，
 69         // Highlight的十字交叉的縱橫線將不會顯示，
 70         // 同時，mLineDataSet.setHighLightColor(Color.CYAN)失效。
 71         mLineDataSet.setDrawHighlightIndicators(true);
 72
 73         // 按擊後，十字交叉線的顏色
 74         mLineDataSet.setHighLightColor(Color.RED);
 75
 76         // 設置這項上顯示數據點的字體大小和顏色
 77         mLineDataSet.setValueTextSize(15.0f);
 78         mLineDataSet.setValueTextColor(Color.BLUE);
 79
 80         mLineDataSet.setDrawCircleHole(true);
 81
 82 //         // 改變折線樣式，用曲線
 83 //         // 默認是直線
 84 //         mLineDataSet.setDrawCubic(true);
 85 //         // 曲線的平滑度，值越大越平滑。
 86 //         mLineDataSet.setCubicIntensity(0.3f);
 87 //
 88 //         // 填充曲線下方的區域設置,黃色和透明
 89 //         mLineDataSet.setDrawFilled(true);
 90 //         mLineDataSet.setFillColor(Color.YELLOW);
 91 //         mLineDataSet.setFillAlpha(128);
 92
 93         // 設置折線上顯示數據的格式。如果不設置，將默認顯示float數據格式。
 94         mLineDataSet.setValueFormatter(new ValueFormatter() {
 95
 96             @Override
 97             public String getFormattedValue(float value, Entry entry, int dataSetIndex,
 98                     ViewPortHandler viewPortHandler) {
 99                 int n = (int) value;
100                 String s = "y=" + n;
101                 return s;
102             }
103         });
104
105         ArrayList<LineDataSet> mLineDataSets = new ArrayList<LineDataSet>();
106         mLineDataSets.add(mLineDataSet);
107
108         LineData mLineData = new LineData(x, mLineDataSets);
109         return mLineData;
110     }
111
112     private void setCharStyle(LineChart mLineChart, LineData mLineData, int color) {
113         // 是否在折線圖上添加邊框
114         mLineChart.setDrawBorders(true);
115
116         // 數據描述
117         mLineChart.setDescription("描述信息在這裡");
118         mLineChart.setDescriptionTextSize(30.0f);
119         mLineChart.setDescriptionColor(Color.BLUE);
120
121         // 如果沒有數據的時候，會顯示這個，類似listview的emtpyview
122         mLineChart.setNoDataTextDescription("如果傳給MPAndroidChart的數據為空，那麼你將看到這段文字");
123
124         // 是否繪制表格內背景顏色。
125         // 如果mLineChart.setDrawGridBackground(false)，
126         // 那麼mLineChart.setGridBackgroundColor(Color.CYAN)將失效;
127         mLineChart.setDrawGridBackground(false);
128         mLineChart.setGridBackgroundColor(Color.GRAY);
129
130         // 觸摸
131         mLineChart.setTouchEnabled(true);
132
133         // 拖拽
134         mLineChart.setDragEnabled(true);
135
136         // 縮放
137         mLineChart.setScaleEnabled(true);
138         mLineChart.setPinchZoom(true);
139
140         // 設置背景
141         mLineChart.setBackgroundColor(color);
142
143         // 設置x，y的數據
144         mLineChart.setData(mLineData);
145
146         // 設置比例圖標示，就是那個一組y的value的
147         Legend mLegend = mLineChart.getLegend();
148         mLegend.setPosition(LegendPosition.BELOW_CHART_CENTER);
149         mLegend.setForm(LegendForm.CIRCLE);// 樣式,默認為方形
150         mLegend.setFormSize(20.0f);// 樣式圖標大小
151         mLegend.setTextColor(Color.BLUE);
152         mLegend.setTextSize(20.0f);// 設置字體大小
153
154         // 沿x軸動畫，時間2000毫秒。
155         mLineChart.animateX(2000);
156     }
157
158 }

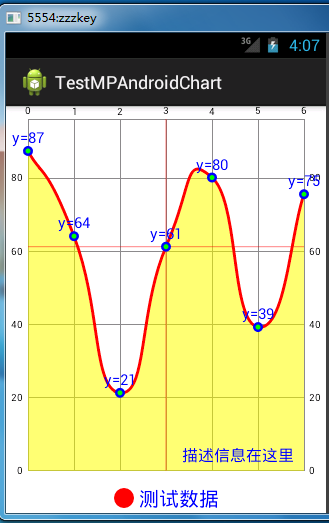

實現圖片2的效果只需把注釋的代碼重新啟用：

 1 //         // 改變折線樣式，用曲線
 2 //         // 默認是直線
 3 //         mLineDataSet.setDrawCubic(true);
 4 //         // 曲線的平滑度，值越大越平滑。
 5 //         mLineDataSet.setCubicIntensity(0.3f);
 6 //
 7 //         // 填充曲線下方的區域設置,黃色和透明
 8 //         mLineDataSet.setDrawFilled(true);
 9 //         mLineDataSet.setFillColor(Color.YELLOW);
10 //         mLineDa
