android gridview畫分割線

android gridview畫分割線

android gridview畫分割線，如圖：

1。先上圖： 2.具體實現代碼：

public class LineGridView extends GridView {
    public LineGridView(Context context) {
        super(context);
        // TODO Auto-generated constructor stub
    }

    public LineGridView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public LineGridView(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
    }

    @Override
    protected void dispatchDraw(Canvas canvas) {
        super.dispatchDraw(canvas);
        View localView1 = getChildAt(0);
        int column = getWidth() / localView1.getWidth();//計算出一共有多少列，假設有3列
        int childCount = getChildCount();//子view的總數
        System.out.println("子view的總數childCount==" + childCount);
        Paint localPaint;//畫筆
        localPaint = new Paint();
        localPaint.setStyle(Paint.Style.STROKE);
        localPaint.setColor(getContext().getResources().getColor(R.color.line));//設置畫筆的顏色
        for (int i = 0; i < childCount; i++) {//遍歷子view
            View cellView = getChildAt(i);//獲取子view
            if (i < 3) {//第一行
                canvas.drawLine(cellView.getLeft(), cellView.getTop(), cellView.getRight(), cellView.getTop(), localPaint);
            }
            if (i % column == 0) {//第一列
                canvas.drawLine(cellView.getLeft(), cellView.getTop(), cellView.getLeft(), cellView.getBottom(), localPaint);
            }
            if ((i + 1) % column == 0) {//第三列
                //畫子view底部橫線
                canvas.drawLine(cellView.getLeft(), cellView.getBottom(), cellView.getRight(), cellView.getBottom(), localPaint);
                canvas.drawLine(cellView.getRight(), cellView.getTop(), cellView.getRight(), cellView.getBottom(), localPaint);
            } else if ((i + 1) > (childCount - (childCount % column))) {//如果view是最後一行
                //畫子view的右邊豎線
                canvas.drawLine(cellView.getRight(), cellView.getTop(), cellView.getRight(), cellView.getBottom(), localPaint);
                canvas.drawLine(cellView.getLeft(), cellView.getBottom(), cellView.getRight(), cellView.getBottom(), localPaint);
            } else {//如果view不是最後一行
                //畫子view的右邊豎線
                canvas.drawLine(cellView.getRight(), cellView.getTop(), cellView.getRight(), cellView.getBottom(), localPaint);
                //畫子view的底部橫線
                canvas.drawLine(cellView.getLeft(), cellView.getBottom(), cellView.getRight(), cellView.getBottom(), localPaint);
            }
        }
    }
}

3.main裡的方法：

public class Main2Activity extends Activity {
    LineGridView gridview;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main2);
        gridview = (LineGridView) findViewById(R.id.gridview);
        findViewById(R.id.tv).setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                finish();
            }
        });
        final MyAdapter myAdapter = new MyAdapter();

        gridview.setOnItemClickListener(new AdapterView.OnItemClickListener() {
            @Override
            public void onItemClick(AdapterView parent, View view, int position, long id) {
                myAdapter.setSelectItem(position);
            }
        });
        gridview.setAdapter(myAdapter);
    }

    private class MyAdapter extends BaseAdapter {

        @Override
        public int getCount() {
            return 5;
        }

        @Override
        public Object getItem(int position) {
            return null;
        }

        @Override
        public long getItemId(int position) {
            return 0;
        }

        @Override
        public View getView(int position, View convertView, ViewGroup parent) {
            View v = View.inflate(Main2Activity.this, R.layout.gride_list_item, null);
            LinearLayout ll = (LinearLayout) v.findViewById(R.id.ll);
            if (position == currentItem) {//選中的item
                ll.setBackgroundColor(Main2Activity.this.getResources().getColor(R.color.item_select));
            } else {
                ll.setBackgroundColor(Main2Activity.this.getResources().getColor(R.color.white));
            }
            return v;
        }

        private int currentItem = 0;

        public void setSelectItem(int position) {
            currentItem = position;
            notifyDataSetChanged();
        }
    }

4， activity_main2.xml代碼：

                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:background="#ffffff"
                tools:context="com.zdy.bbs_bbb.clicktoast.Main2Activity">

            android:id="@+id/tv"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:padding="10dp"
        android:text="@string/hello_world"/>

            android:padding="3dp"
        android:layout_margin="10dp"
        android:id="@+id/gridview"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_below="@id/tv"
        android:background="#ffffff"
        android:gravity="center"
        android:listSelector="@null"
        android:numColumns="3"
        android:stretchMode="columnWidth"
        />

gride_list_item.xml

              android:layout_width="match_parent"
              android:layout_height="match_parent"
              android:gravity="center"
              android:id="@+id/ll"
              android:background="@color/item_select"
              android:orientation= "vertical" >

            android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@mipmap/ic_launcher"
        />

            android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:text="全部"
        />

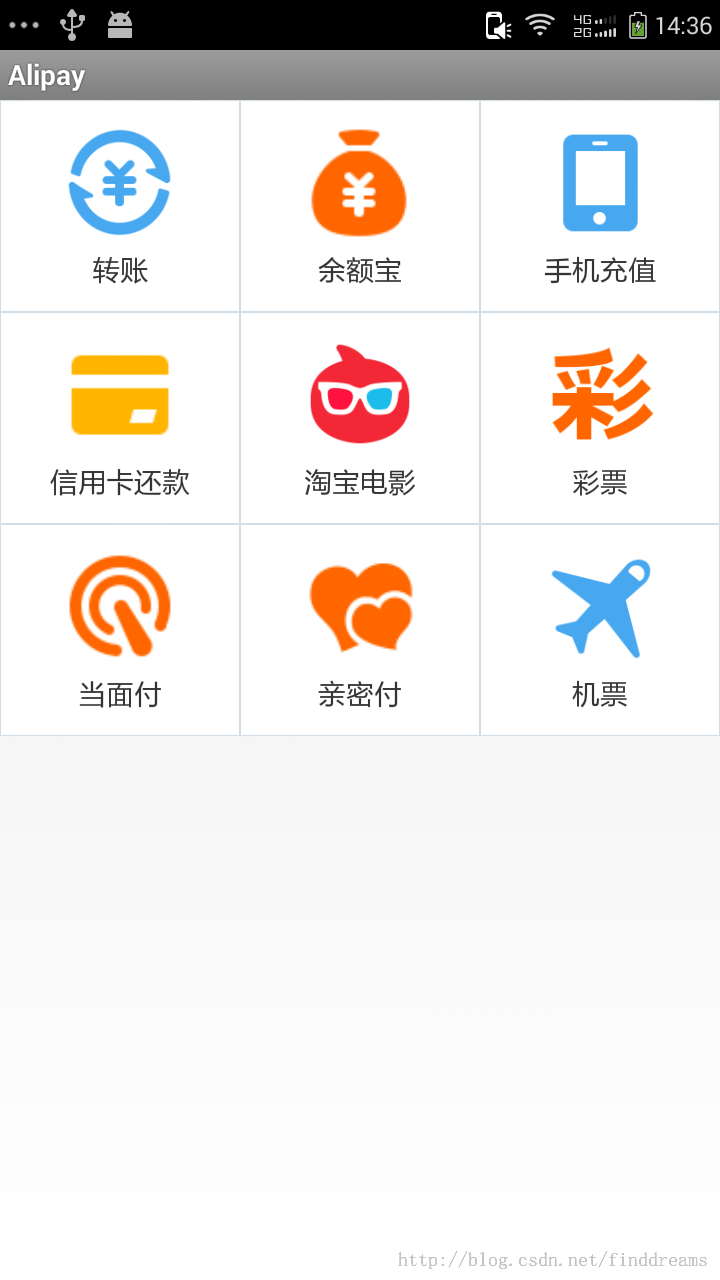

     今天我們來模仿一下支付寶錢包首頁中帶有分割線的GridView，俗稱九宮格。先上圖，是你想要的效果麼？如果是請繼續往下看。



          我們都知道ListView設置分割線是非常容易的，設置ListView的分割線顏色和寬度，只需要在布局中定義android:divider和android:dividerHeight屬性即可。而GridView並沒有這樣的屬性和方法，那我們改如何來做呢？

       博主在做這個效果之前，也參考了其他的一些方案，比如說定義一個自定義的GridView，然後在dispatchDraw()方法中在每個item的四周加上一條分割線，這是需要靠算法來實現的，最後這種方法實現的效果並不理想，會出現有些item中沒有加上分割線，很難達到我們想要的這種效果。

       其實實現這種效果並不難，原理就是讓每個item都設置成帶有分割線的背景，這樣就很容易實現了。

       首先我們來寫布局：



1.
2.     android:layout_width="match_parent"
3.     android:layout_height="match_parent"
4.     android:orientation="vertical" >
5.
6.
7.         android:layout_width="fill_parent"
8.         android:layout_height="wrap_content"
9.         android:fillViewport="true"
10.         android:scrollbars="none" >
11.
12.
13.             android:id="@+id/gridview"
14.             android:layout_width="fill_parent"
15.             android:layout_height="wrap_content"
16.             android:horizontalSpacing="0.0dip"
17.             android:listSelector="@null"
18.             android:numColumns="3"
19.             android:scrollbars="none"
20.             android:stretchMode="columnWidth"
21.             android:verticalSpacing="0.0dip" />
22.
23.
24.



       因為有時候我們的Gridview中的item可能比較多，為了放得下，一般都會用一個ScrollView來嵌套起來。這時就會出現一個常見的問題，我們在開發中經常會碰到，就是當ListView或者GridView被嵌套在ScrollView中時，發現只會顯示第一行的數據，後面的數據就不會顯示了。至於產生這個問題的原因，可能是因為Gridview和ListView都是可以根據子item的寬高來顯示大小的，但是一旦嵌套到ScrollView中就可以上下滑動，於是系統就不能確定到底該畫多大，所以才會產生這樣的問題。

      這個問題的解決方法在網上很多，一般百度一下就能查到，下面是GridView的解決方法：



1. public class MyGridView extends GridView {
2.     public MyGridView(Context context, AttributeSet attrs) {
3.         super(context, attrs);
4.     }
5.
6.     public MyGridView(Context context) {
7.         super(context);
8.     }
9.
10.     public MyGridView(Context context, AttributeSet attrs, int defStyle) {
11.         super(context, attrs, defStyle);
12.     }
13.
14.     @Override
15.     public void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
16.         int expandSpec = MeasureSpec.makeMeasureSpec(Integer.MAX_VALUE >> 2,
17.                 MeasureSpec.AT_MOST);
18.         super.onMeasure(widthMeasureSpec, expandSpec);
19.     }
20.
21.
22. }

      接下來，我們就定義一個帶分割線的選擇器，具體代碼是：

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.

         定義一個selector，在裡面設置一個形狀為矩形rectangle，設置這個矩形的stroke描邊屬性的顏色為分割線的顏色，然後在不同的state的item中設置不同的gradient漸變屬性，從而實現在單個item在被點擊選中時的效果。

        接著就是給我們GridView的item布局中加上背景了：



1.
2.
3.     android:layout_width="fill_parent"
4.     android:layout_height="fill_parent"
5.     android:layout_margin="0.0dip"
6.     android:background="@color/griditems_bg" >
7.
8.
9.         android:layout_width="fill_parent"
10.         android:layout_height="fill_parent"
11.         android:layout_centerInParent="true"
12.         android:background="@drawable/bg_gv"
13.         android:padding="12.0dip" >
14.
15.
16.             android:id="@+id/iv_item"
17.             android:layout_width="58.0dip"
18.             android:layout_height="58.0dip"
19.             android:layout_centerHorizontal="true"
20.             android:contentDescription="@string/app_name" />
21.
22.
23.             android:id="@+id/tv_item"
24.             android:layout_width="wrap_content"
25.             android:layout_height="wrap_content"
26.             android:layout_below="@id/iv_item"
27.             android:layout_centerHorizontal="true"
28.             android:layout_marginTop="5.0dip"
29.             android:maxLines="1"
30.             android:textColor="@color/commo_text_color"
31.             android:textSize="14.0sp" />
32.
33.
34.

      到這裡，就要開始寫代碼了，定義一個Adapter，把數據填充到GridView中，這一步我想大家都應該都很清楚，這裡就不多講了，不懂的話，可以參考下面的項目代碼。
