Android重寫View實現全新的控件

通常情況下，Android實現自定義控件無非三種方式。

　　Ⅰ、繼承現有控件，對其控件的功能進行拓展。

　　Ⅱ、將現有控件進行組合，實現功能更加強大控件。

　　Ⅲ、重寫View實現全新的控件

　　本文來討論最難的一種自定義控件形式，重寫View來實現全新的控件。

　　首先，我們要明白在什麼樣的情況下，需要重寫View來實現一種全新的控件，一般當我們遇到了原生控件無法滿足我們現有的需求的時候，我們此時就可以考慮創建一個全新的View來實現我們所需要的功能。創建一個全新View實現自定義控件，無非分成這麼幾步：

　　Ⅰ、在OnMeasure（）方法中，測量自定義控件的大小，使自定義控件能夠自適應布局各種各樣的需求。

　　Ⅱ、在OnDraw（）方法中，利用哼哈二將（Canvas與Paint）來繪制要顯示的內容。

　　Ⅲ、在OnLayout（）方法中來確定控件顯示位置。

　　Ⅳ、在OnTouchEvent（）方法處理控件的觸摸事件。

　　相應的思維導圖如下：

　　多說無益，我們通過幾個小案例，來講解到底如何實現自定義控件。

一、一個帶有比例進度的環形控件

 　　首先看一下這個控件的示意圖：

　　通過這個簡單的示意圖，我們對於項目所完成的比例，就一目了然了。通過這個簡單的示意圖，我們可以很快速的把這個圖形分成三個部分。Ⅰ、外層的環，Ⅱ、裡面的園，三、相應文字。有了這個思路以後，我們只需要在onDraw（）方法中一個個進行繪制罷了。我這裡為了簡單起見，把這個控件的寬度設置為屏幕的寬度。

　　首先，還是老樣子，為自定義控件設置一些自定義屬性，便於調用者對其進行擴展，自定義屬性的設置代碼為：

 <declare-styleable name="circleView">
  <attr name="textSize" format="dimension" />
  <attr name="text" format="string" />
  <attr name="circleColor" format="color" />
  <attr name="arcColor" format="color" />
  <attr name="textColor" format="color" />
  <attr name="startAngle" format="integer" />
  <attr name="sweepAngle" format="integer" />
 </declare-styleable>

　　Ⅰ、textSize——對應中間文本文字的大小

　　Ⅱ、text——對應中間文本

　　Ⅲ、circleColor——對應內圓的顏色

　　Ⅳ、arcColor——對應外環的顏色

　　Ⅴ、textColor——對應文本的顏色

　　Ⅵ、startAngle——對應外環的起始角度

　　Ⅶ、sweepAngle——對應外環掃描角度

　　緊接著，就是在自定義控件的初始化方法中來獲取這些自定義屬性：

TypedArray ta = context.obtainStyledAttributes(attrs,
    R.styleable.circleView);
  if (ta != null) {
   circleColor = ta.getColor(R.styleable.circleView_circleColor, 0);
   arcColor = ta.getColor(R.styleable.circleView_arcColor, 0);
   textColor = ta.getColor(R.styleable.circleView_textColor, 0);
   textSize = ta.getDimension(R.styleable.circleView_textSize, 50);
   text = ta.getString(R.styleable.circleView_text);
   startAngle = ta.getInt(R.styleable.circleView_startAngle, 0);
   sweepAngle = ta.getInt(R.styleable.circleView_sweepAngle, 90);
   ta.recycle();
  }

　　這裡在多說一嘴子，為了釋放更多的資源，一定要將TypedArray這個對象進行資源的釋放。

　　接下來，在OnMeasure()方法中，初始化要繪制畫筆樣式，獲取屏幕的寬度，計算中間位置的坐標，以及指定外接矩形的寬高代碼如下：

 private void init() {
  int length = Math.min(width, height);
  mCircleXY = length / 2;
  mRadius = length * 0.5f / 2;
  mCirclePaint = new Paint(Paint.ANTI_ALIAS_FLAG);
  mCirclePaint.setColor(circleColor);
  mRectF = new RectF(length * 0.1f, length * 0.1f, length * 0.9f,
    length * 0.9f);

  mArcPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
  mArcPaint.setColor(arcColor);
  mArcPaint.setStyle(Paint.Style.STROKE);
  mArcPaint.setStrokeWidth((width * 0.1f));

  mTextPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
  mTextPaint.setTextSize(textSize);
  mTextPaint.setColor(textColor);
  mTextPaint.setTextAlign(Align.CENTER);

 }

　　將我們設置的自定義屬性，設置給不同筆刷。

　　做了這麼多准備以後，我們所需的就是在OnDraw方法中繪制內圓、外環與文字。代碼如下：

@Override
 protected void onDraw(Canvas canvas) {
  super.onDraw(canvas);
  drawSth(canvas);
 }

 private void drawSth(Canvas canvas) {
  canvas.drawCircle(mCircleXY, mCircleXY, mRadius, mCirclePaint);
  canvas.drawArc(mRectF, startAngle, sweepAngle, false, mArcPaint);
  canvas.drawText(text, 0, text.length(), mCircleXY, mCircleXY + textSize
    / 4, mTextPaint);
 }

　　需要指出的是，畫環形需要在一個指定矩形區域畫取，並且要指定起始角度，掃描角度，這些變量都是自定義屬性。　

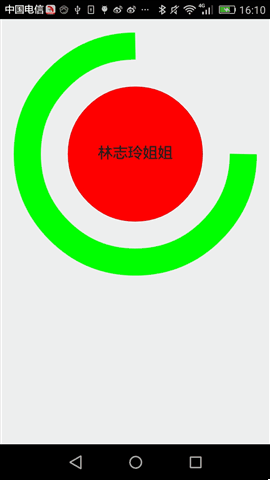

　　這個自定義控件的最終的運行效果為：

二、動態條形圖

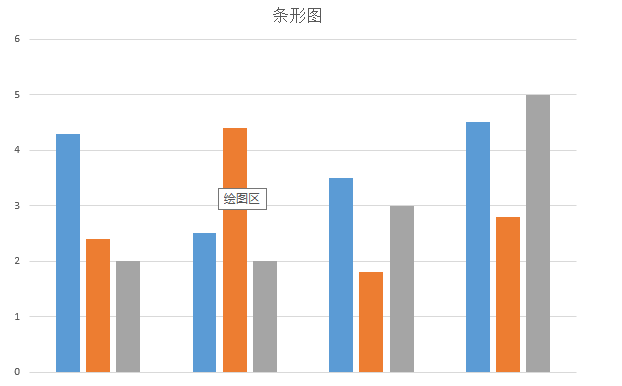

　　條形圖，應該在圖表展示系統中再普通不過的一種圖標了。靜態示意圖就像這樣：

　　通過這個簡單的示意圖，我們所需要做的是，繪制一個個的矩形，然後將每一個矩形x坐標平移一定的單位，我們還看到這麼一個現象：每個條形圖的起始點不一致，而終止點是一樣的。起始坐標用個Random（隨機函數）剛剛好，實現靜態條形圖就是這樣的思路：

　　　首先，在OnMeasure（）方法中計算出每個矩形寬與高，這裡為了方便起見，每個矩形默認的高為屏幕的高，每個矩形的寬這裡定義為屏幕的寬度乘以80%除以矩形的個數。然後根據寬與高來初始化筆刷（Paint）。為什麼要根據寬與高來初始化筆刷了，這裡我為了使自定義View更加的逼真，我這裡使用LinearGradient（線性渲染器）進行了渲染，這個對象需要使用矩形寬與高。需要指出來的是這個自定義控件是動態的，我只需要onDraw方法不斷發生重繪，這裡為了防止控件刷新太快，我這裡每隔300毫秒刷新視圖。這個控件的完整源代碼如下：

public class VolumneView extends View {

 private Paint mPaint;
 private int mCount;
 private int mWidth;
 private int mRectHeight;
 private int mRectWidth;
 private LinearGradient mLinearGradient;
 private double mRandom;
 private float mcurrentHeight;

 public static final int OFFSET = 5;

 public VolumneView(Context context, AttributeSet attrs, int defStyleAttr) {
  super(context, attrs, defStyleAttr);
  initView(context, attrs);

 }

 private void initView(Context context, AttributeSet attrs) {
  mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
  mPaint.setColor(Color.GREEN);
  mPaint.setStyle(Paint.Style.FILL);
  TypedArray ta = context.obtainStyledAttributes(attrs,
    R.styleable.volumneView);
  if (ta != null) {
   mCount = ta.getInt(R.styleable.volumneView_count, 6);
   ta.recycle();
  }
 }

 public VolumneView(Context context, AttributeSet attrs) {
  this(context, attrs, 0);
 }

 public VolumneView(Context context) {
  this(context, null);
 }

 @Override
 protected void onSizeChanged(int w, int h, int oldw, int oldh) {
  super.onSizeChanged(w, h, oldw, oldh);
  mWidth = getMeasuredWidth();
  mRectHeight = getMeasuredHeight();
  mRectWidth = (int) (mWidth * 0.8 / mCount);
  mLinearGradient = new LinearGradient(0, 0, mRectWidth, mRectHeight,
    Color.GREEN, Color.YELLOW, TileMode.CLAMP);
  mPaint.setShader(mLinearGradient);

 }

 @Override
 protected void onDraw(Canvas canvas) {
  super.onDraw(canvas);
  for (int i = 0; i < mCount; i++) {
   mRandom = Math.random();
   mcurrentHeight = (float) (mRectHeight * mRandom);
   float width = (float) (mWidth * 0.4 / 2 + OFFSET);
   canvas.drawRect(width + i * mRectWidth, mcurrentHeight, width
     + (i + 1) * mRectWidth, mRectHeight, mPaint);
  }
  postInvalidateDelayed(300);
 }

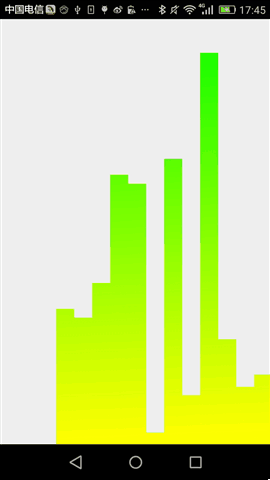

最終，運行效果如下：

　　後記，通過這兩個簡單控件，相信大家對於自定義控件基本步驟有說了解，當然，要真正做好自定義控件的話，我們還需要按這個步驟一步步的來，加油！
