實例講解Android中的AIDL內部進程通信接口使用

首先描述下我們想要實現的內容，我們希望在一個應用中通過點擊按鈕，去操作另一個進程中應用的音樂播放功能。

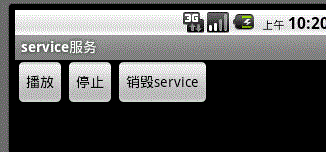

如圖，我們點擊“播放”時，系統就會去遠程調用我們提供的一個service（與當前service不是同一個應用哦），然後操作service中的音樂播放，點擊“停止”則會終止播放。想要重新播放的話，必須先點“銷毀service”，再點播放按鈕哦。（至於這裡為什麼要先點銷毀按鈕才能播放，完全是為了給大家展示下，遠程調用service時，怎麼去解綁service）。

在這個例子中，我們用到了一個非常重要的概念，AIDL。

AIDL（android interface definition language）android接口描述語言，其主要的作用就是允許我們在不同的進程間進行通信。

      我們都知道每個應用程序都運行在各自的進程中，並且android平台是不允許不同進程間進行直接的對象數據等傳遞的。如果我們非要進行進程間的通訊，那麼我們就必須將我們的數據對象分解成一個個微小的、可以被操作系統理解的數據單元，然後有序的通過進程邊界的檢查。

      如果讓我們自己實現，那麼這個過程都愁死一批批的程序人了。幸好android，為我們解決了這個問題，這就是AIDL出現的原因了。

      AIDL (Android Interface Definition Language)是一種IDL 語言，用於生成可以在Android設備上兩個進程之間進行進程間通信(IPC)的代碼。如果在一個進程中（例如Activity）要調用另一個進程中（例如Service）對象的操作，就可以使用AIDL生成可序列化的參數。
AIDL IPC機制是面向接口的，像COM或Corba一樣，但是更加輕量級。它是使用代理類在客戶端和實現端傳遞數據。



     注意：AIDL只支持方法，不能定義靜態成員，並且方法也不能有類似public等的修飾符；AIDL運行方法有任何類型的參數和返回值，在java的類型中，以下的類型使用時不需要導入包（import），基本數據類型、String、Map、List.當然為了避免出錯，建議只要使用了，就導入包。

使用AIDL的步驟：

服務端（提供服務）：

第一步：定義一個*.aidl文件，該文件裡是符合aidl語言規范的接口定義，裡面定義了外部應用可以訪問的方法。當我們保存該文件的時候，eclipse會自動為我們在gen文件夾下生成一個相應的java接口文件。例如RemoteServiceInterface.java

 第二步：定義一個自己的service，    並將其注冊到androidManifest.xml文件中，例如：

<service android:name="MyRemoteService">
 <intent-filter>
 <action android:name="cn.com.chenzheng_java.remote"/>
 </intent-filter>
 </service>

注意這裡一定要提供一個intent-filter，我們的客戶端進程就是通過該action訪問到服務端進程的哦。

我們都知道，在實現自己的service時，為了其他應用可以通過bindService來和我們的service進行交互，我們都要實現service中的onBind()方法，並且返回一個繼承了Binder的內部類；在這裡，eclipse自動為我們生成的RemoteServiceInterface.java中有一個實現了Binder的內部類，RemoteServiceInterface.Stub。AIDL要求我們，在這裡不能再直接去實現Binder類了，而是去實現，AIDL提供給我們的Stub類。 實現stub類的同時，AIDL還要求我們同時實現我們在接口中定義的各種服務的具體實現。至此為止，我們的服務端已經和我們的aidl文件綁定到一起了哦。

客戶端：

第一步：客戶端要想使用該服務，肯定要先知道我們的服務在aidl文件中到底對外提供了什麼服務，對吧？所以，第一步，我們要做的就是，將aidl文件拷貝一份到客戶端的程序中（這裡一定要注意，包路徑要和服務端的保持一致哦，例如服務端為cn.com.chenzheng_java.remote.a.aidl,那麼在客戶端這邊也應該是這個路徑）。

第二步：我們都知道，想要和service交互，我們要通過bindService方法，該方法中有一個ServiceConnection類型的參數。而我們的主要代碼便是在該接口的實現中。

第三步：在ServiceConnection實現類的onServiceConnected(ComponentName name, IBinder service)方法中通過類似remoteServiceInterface = RemoteServiceInterface.Stub.asInterface(service);方式就可以獲得遠程服務端提供的服務的實例，然後我們就可以通過remoteServiceInterface 對象調用接口中提供的方法進行交互了。（這裡的關鍵是通過*.Stub.asInterface(service);方法獲取一個aidl接口的實例哦）

我們前面在服務端中說過了，必須提供一個intent-filter來匹配請求是否合法，所以我們在客戶端訪問服務的時候，還必須傳遞包含了匹配action的Intent哦。

下邊整體是代碼：
 遠程服務端：

RemoteServiceInterface.aidl

package cn.com.chenzheng_java.remote;
/**AIDL的語法和Interface的語法稍微有些不同，
*它裡面只能有方法，並且java中的那些修飾詞如public等，在這裡是不支持的.
*當我們在eclipse中添加一個以.aidl結尾的AIDL文件時，如果你的格式正確，那麼
*在gen目錄下，你就會看到系統根據你提供AIDL文件自動為你生成的相應的java類
*@author chenzheng_java
*/


 interface RemoteServiceInterface {

   void startMusic();
   void stopMusic();
}

MyRemoteService.java

package cn.com.chenzheng_java.remote;

import java.io.IOException;

import android.app.Service;
import android.content.Intent;
import android.media.MediaPlayer;
import android.os.IBinder;
import android.os.RemoteException;
/**
 * @description 遠程service
 * @author chenzheng_java
 *
 */
public class MyRemoteService extends Service {
  MediaPlayer mediaPlayer;
  @Override
  public IBinder onBind(Intent intent) {
    return new MyBinder();
  }
  @Override
  public void onCreate() {
    /*
     * MediaPlayer.create方法第一個參數實際上為context對象，這裡我們直接傳遞service給它，
     * 是因為service本身也是繼承了context的。
     */
     mediaPlayer = MediaPlayer.create(MyRemoteService.this, R.raw.aiweier);
    super.onCreate();
  }

  /**
   * @description 這裡一定要注意，繼承的不再是Binder，而是系統自動為我們生成的
   *       Binder的一個內部類，叫做Stub。我們通過繼承Stub類，然後實現AIDL
   *       中定義的方法，便等於對接口的方法進行了具體的實現。
   * @author chenzheng_java
   *
   */
  private class MyBinder extends RemoteServiceInterface.Stub{

    public void startMusic() throws RemoteException {

       mediaPlayer.start();

    }

    public void stopMusic() throws RemoteException {
      mediaPlayer.stop();
      try {
        mediaPlayer.prepare();
      } catch (IllegalStateException e) {
        e.printStackTrace();
      } catch (IOException e) {
        e.printStackTrace();
      }
    }

  }

}

RemoteServiceActivity.java

package cn.com.chenzheng_java.remote;

import android.app.Activity;
import android.os.Bundle;
/**
 * 很多人不理解，這裡面基本上什麼也沒實現，為什麼還要提供呢？
 * 其實原因是這樣的，service代碼我們寫好了，也在配置文件中注冊了，
 * 這樣，手機系統就會識別了嗎？不是的哦，你至少得將該service所在的
 * 應用運行一次才可以哦。要不手機怎麼知道你添加了一個service啊，對吧！
 * @author chenzheng_Java
 *
 */
public class RemoteServiceActivity extends Activity {
  @Override
  public void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.main);
  }
}

androidManifest.xml

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
   package="cn.com.chenzheng_java.remote"
   android:versionCode="1"
   android:versionName="1.0">
  <uses-sdk android:minSdkVersion="8" />

  <application android:icon="@drawable/icon" android:label="@string/app_name">
    <activity android:name=".RemoteServiceActivity"
         android:label="@string/app_name">
      <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.LAUNCHER" />
      </intent-filter>
    </activity>

  <service android:name="MyRemoteService">
    <intent-filter>
    <action android:name="cn.com.chenzheng_java.remote"/>
    </intent-filter>
  </service>

  </application>
</manifest>

客戶端：

activity代碼：

package cn.com.chenzheng_java;

import android.app.Activity;
import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import cn.com.chenzheng_java.remote.RemoteServiceInterface;
/***
 * @author chenzheng_java
 * @description 通過當前activity去調用不同進程中的遠程service
 */
public class LocalServiceActivity extends Activity implements OnClickListener {
  String ACTION_NAME = "cn.com.chenzheng_java.remote";
  boolean flag = false;
  Button button_start ;
  Button button_stop ;
  Button button_destroy ;

  @Override
  public void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.music);

    button_start = (Button) findViewById(R.id.button1);
    button_stop = (Button) findViewById(R.id.button2);
    button_destroy = (Button) findViewById(R.id.button3);

    button_start.setOnClickListener(this);
    button_stop.setOnClickListener(this);
    button_destroy.setOnClickListener(this);
  }

  RemoteServiceInterface remoteServiceInterface ;

  private class MyServiceConnection implements ServiceConnection{
    public void onServiceConnected(ComponentName name, IBinder service) {
      remoteServiceInterface = RemoteServiceInterface.Stub.asInterface(service);
      try {
        Log.i("flag", flag+"");
        if(flag){
          Log.i("通知", "已經開始唱歌");
          remoteServiceInterface.startMusic();
        }else{
          Log.i("通知", "已經停止唱歌");
          remoteServiceInterface.stopMusic();
        }


      } catch (RemoteException e) {
        e.printStackTrace();
      }

    }

    public void onServiceDisconnected(ComponentName name) {

    }

  }

  private MyServiceConnection serviceConnection = new MyServiceConnection();

  public void onClick(View v) {
    if(v == button_start){
      flag = true;
      Intent intent = new Intent(ACTION_NAME);
      /**
       * Context.BIND_AUTO_CREATE 當綁定service時，如果發現尚未create，那麼就先create一個，然後綁定
       */
      bindService(intent, serviceConnection ,Context.BIND_AUTO_CREATE);
    }

    if(v == button_stop){
      Log.i("通知", "已經點擊了停止按鈕");
      flag = false;
      Intent intent = new Intent(ACTION_NAME);
      bindService(intent, serviceConnection ,Context.BIND_AUTO_CREATE);
      try {
        remoteServiceInterface.stopMusic();
      } catch (RemoteException e) {
        e.printStackTrace();
      }
    }

    if(v == button_destroy){
      flag = false;
      Intent intent = new Intent(ACTION_NAME);
      bindService(intent, serviceConnection ,Context.BIND_AUTO_CREATE);
      unbindService(serviceConnection);
    }

  }
}

music.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent" android:layout_height="match_parent">
  <Button android:text="播放" android:id="@+id/button1"
    android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
  <Button android:text="停止" android:id="@+id/button2"
    android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
  <Button android:text="銷毀service" android:id="@+id/button3"
    android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
</LinearLayout>

其他沒有粘貼出來的代碼都是由系統默認生成的。

AIDL與傳遞對象

除了上面我們提到的通過service提供音樂播放等類似的服務之外，我們還可以通過service將對象傳遞回來哦，你知道怎麼用嗎，先看例子：

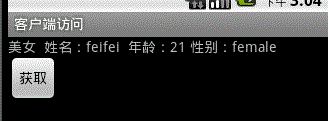

當我們點擊“獲取”時，會從另一個線程的service中獲取一個對象，然後將裡面的內容讀出來。

對於aidl實現以對象的方式交互。主要步驟如下：

服務端：
第一：定義一個實體類，這裡是Beauty，定義一個服務接口aidl文件RemoteBeauty.aidl，這裡有一點需要注意，我們引用自定義的實體類到aidl中時需要通過import導入包，但是你會發現，即使你導入了包，還是提示找不到，這時候，你要做的是，建一個以實體類名稱命名的aidl文件，如Beauty.aidl，在裡面添加一句pracelable Beauty。

第二：開始編寫Beauty，這裡一定要注意，它一定要實現Pracelable接口，該接口是一個序列化的接口，功能和serializable相似，但是功能更加的迅速。此外，在該Beauty內部一定要聲明一個public static final Pracelable.Creator<T>CREATOR對象！！除了裡面的那個T代表實體類之外，其他的都不准改變哦。

第三：在androidManifest.xml中注冊service。並定義好訪問該service的action字符串。

客戶端：

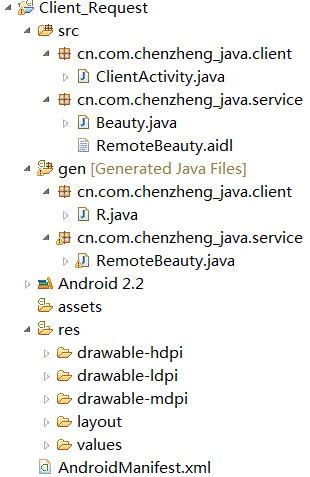

客戶端這邊相應的要簡單很多，但是要注意的一點是，要將實體類還有aidl文件都拷貝過來哦，而且要保證路徑完全一致！！

Beauty.java

package cn.com.chenzheng_java.service;

import android.os.Parcel;
import android.os.Parcelable;
/**
 *
 * @author chenzheng_java
 * @description Parcelable是android提供的一個比serializable效率更高的序列號接口
 *       這裡必須要繼承Parcelable哦，不序列號怎麼可以傳遞……對吧？！
 * 在實體類我們要做兩件重要的事情：
 * 第一：實現Parcelable接口
 * 第二：定義一個Parcelable.Creator類型的CREATOR對象
 * 第三：要提供一個Beauty.aidl文件，其中內容為parcelable Beauty，定義了之後，在其他aidl文件中引用Beauty時便不會提示出錯了。
 * @since 2011/03/18
 *
 */
public class Beauty implements Parcelable {

  String name ;
  int age ;
  String sex ;

  public String getName() {
    return name;
  }

  public void setName(String name) {
    this.name = name;
  }

  public int getAge() {
    return age;
  }

  public void setAge(int age) {
    this.age = age;
  }

  public String getSex() {
    return sex;
  }

  public void setSex(String sex) {
    this.sex = sex;
  }

  @Override
  public int describeContents() {
    return 0;
  }

  /**
   * 將對象序列號
   * dest 就是對象即將寫入的目的對象
   * flags 有關對象序列號的方式的標識
   * 這裡要注意，寫入的順序要和在createFromParcel方法中讀出的順序完全相同。例如這裡先寫入的為name，
   * 那麼在createFromParcel就要先讀name
   */
  @Override
  public void writeToParcel(Parcel dest, int flags) {

      dest.writeString(name);
      dest.writeInt(age);
      dest.writeString(sex);
  }
  /**
   * 在想要進行序列號傳遞的實體類內部一定要聲明該常量。常量名只能是CREATOR,類型也必須是
   * Parcelable.Creator<T>
   */
  public static final Parcelable.Creator<Beauty> CREATOR = new Creator<Beauty>() {

    /**
     * 創建一個要序列號的實體類的數組，數組中存儲的都設置為null
     */
    @Override
    public Beauty[] newArray(int size) {
      return new Beauty[size];
    }

    /***
     * 根據序列號的Parcel對象，反序列號為原本的實體對象
     * 讀出順序要和writeToParcel的寫入順序相同
     */
    @Override
    public Beauty createFromParcel(Parcel source) {
      String name = source.readString();
      int age = source.readInt();
      String sex = source.readString();
      Beauty beauty = new Beauty();
      beauty.setName(name);
      beauty.setAge(age);
      beauty.setSex(sex);

      return beauty;
    }
  };

}

RemoteService.java

package cn.com.chenzheng_java.service;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
/**
 *
 * @author chenzheng_java
 * @description 提供服務的service
 *
 */
public class RemoteService extends Service {

  @Override
  public IBinder onBind(Intent intent) {
    Log.i("通知", "執行了OnBind");
    return new MyBinder();
  }


  private class MyBinder extends RemoteBeauty.Stub{

    @Override
    public Beauty getBeauty() throws RemoteException {

      Beauty beauty = new Beauty();
      beauty.setName("feifei");
      beauty.setAge(21);
      beauty.setSex("female");

      return beauty;
    }}



}

ServiceActivity.java

package cn.com.chenzheng_java.service;

import android.app.Activity;
import android.os.Bundle;
/**
 * @description 進程之間對象數據的傳遞
 * @author chenzheng_java
 *
 */
public class ServiceActivity extends Activity {
  @Override
  public void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.main);
  }
}

Beauty.aidl

parcelable Beauty;

RemoteBeauty.aidl

package cn.com.chenzheng_java.service;
import cn.com.chenzheng_java.service.Beauty;
 interface RemoteBeauty {

  Beauty getBeauty();

}

manifest.xml

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
   package="cn.com.chenzheng_java.service"
   android:versionCode="1"
   android:versionName="1.0">
  <uses-sdk android:minSdkVersion="8" />

  <application android:icon="@drawable/icon" android:label="@string/app_name">
    <activity android:name=".ServiceActivity"
         android:label="@string/app_name">
      <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.LAUNCHER" />
      </intent-filter>
    </activity>

<!-- service開始 -->
  <service android:name="RemoteService">
    <intent-filter>
      <action android:name="cn.com.chenzheng_java.remote2"/>
    </intent-filter>
  </service>
<!-- service結束 -->
  </application>
</manifest>

客戶端：

ClientActivity.java

package cn.com.chenzheng_java.client;

import android.app.Activity;
import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import android.widget.TextView;
import cn.com.chenzheng_java.service.Beauty;
import cn.com.chenzheng_java.service.RemoteBeauty;

public class ClientActivity extends Activity implements OnClickListener {
  TextView textView ;
  Button button ;
  String actionName = "cn.com.chenzheng_java.remote2";
  RemoteBeauty remoteBeauty;

  @Override
  public void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.main);
    textView = (TextView) findViewById(R.id.textView1);
    button = (Button) findViewById(R.id.button1);

    button.setOnClickListener(this);
  }

  private class MyServiceConnection implements ServiceConnection{

    @Override
    public void onServiceConnected(ComponentName name, IBinder service) {
      Log.i("通知", "鏈接成功！");
      remoteBeauty = RemoteBeauty.Stub.asInterface(service);
      try {
        Beauty beauty = remoteBeauty.getBeauty();
        textView.setText("美女 姓名："+beauty.getName()+" 年齡："+beauty.getAge() +" 性別："+beauty.getSex());


      } catch (RemoteException e) {
        e.printStackTrace();
      }
    }

    @Override
    public void onServiceDisconnected(ComponentName name) {

    }

  }
  MyServiceConnection connection = new MyServiceConnection();
  @Override
  public void onClick(View v) {
    Intent intent = new Intent(actionName);
    bindService(intent, connection, Context.BIND_AUTO_CREATE);
  }
}

另外Beauty.java 以及RemoteBeauty.aidl都是從服務端系統中拷貝過來的哦。

如果你想你的service在系統開機時自啟動。可以在service的androidManifest.xml中加上這樣的配置。

<receiver android:name=".StartBroadcastReceiver">

      <intent-filter>

  <action android:name="android.intent.action.BOOT_COMPLETED"/>

      </intent-filter>

</receiver>
