Android WaveView實現水流波動效果

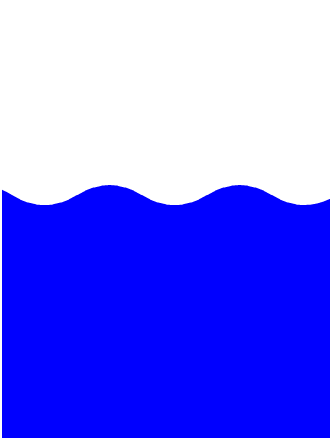

   水流波動的波形都是三角波，曲線是正余弦曲線，但是Android中沒有提供繪制正余弦曲線的API，好在Path類有個繪制貝塞爾曲線的方法quadTo，繪制出來的是2階的貝塞爾曲線，要想實現波動效果，只能用它來繪制Path曲線。待會兒再講解2階的貝塞爾曲線是怎麼回事，先來看實現的效果：

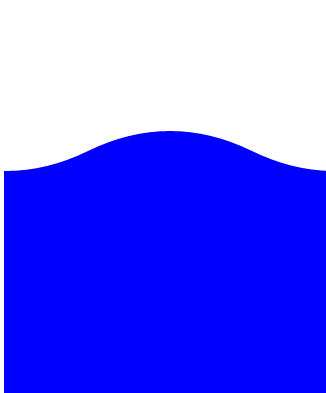

這個波長比較短，還看不到起伏，只是蕩漾，把波長拉長再看一下：

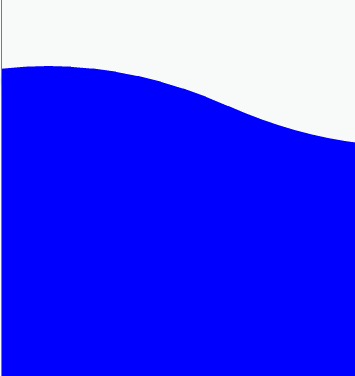

已經可以看到起伏很明顯了，再拉長看一下：

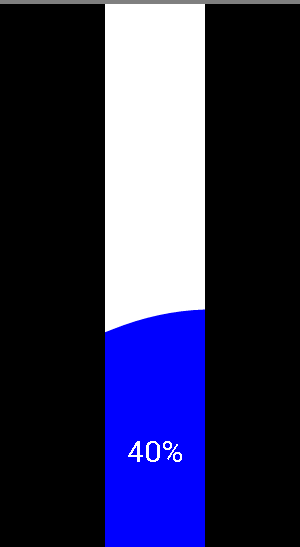

這個的起伏感就比較強了。利用這個波動效果，可以用在繪制水位線的時候使用到，還可以做一個波動的進度條WaveUpProgress，比如這樣：

是不是很動感？

那這樣的波動效果是怎麼做的呢？前面講到的貝塞爾曲線到底是什麼呢？下面一一講解。想要用好貝塞爾曲線就得先理解它的表達式，為了形象描述，我從網上盜了些動圖。

首先看1階貝塞爾曲線的表達式：

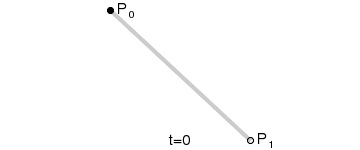

隨著t的變化，它實際是一條P0到P1的直線段：

Android中Path的quadTo是3點的2階貝塞爾曲線，那麼2階的表達式是這樣的：

看起來很復雜，我把它拆分開來看：

然後再合並成這樣：

看到什麼了吧？如果看不出來再替換成這樣：

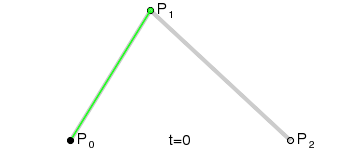

B0和B1分別是P0到P1和P1到P2的1階貝塞爾曲線。而2階貝塞爾曲線B就是B0到B1的1階貝塞爾曲線。顯然，它的動態圖表示出來就不難理解了：

紅色點的運動軌跡就是B的軌跡，這就是2階貝塞爾曲線了。當P1位於P0和P2的垂直平分線上時，B就是開口向上或向下的拋物線了。而在WaveView中就是用的開口向上和向下的拋物線模擬水波。在Android裡用Path的方法，首先path.moveTo(P0)，然後path.quadTo(P1, P2)，canvas.drawPath(path, paint)曲線就出來了，如果想要繪制多個貝塞爾曲線就不斷的quadTo吧。

    講完貝塞爾曲線後就要開始講水波動的效果是怎麼來的了，首先要理解，機械波的傳輸就是通過介質的震動把波形往傳輸方向平移，每震動一個周期波形剛好平移一個波長，所有介質點又回到一個周期前的狀態。所以要實現水波動效果只需要把波形平移就可以了。

那麼WaveView的實現原理是這樣的：

    首先在View上根據View寬計算可以容納幾個完整波形，不夠一個的算一個，然後在View的不可見處預留一個完整的波形；然後波動開始的時候將所有點同時在x方向上移動相同的距離，這樣隱藏的波形就會被平移出來，當平移距離達到一個波長時，這時候將所有點的x坐標又恢復到平移前的值，這樣就可以一個波形一個波形地往外傳輸。用草圖表示如下：

WaveView的原理在上圖很直觀的看出來了，P[2n+1]，n>=0都是貝塞爾曲線的控制點，紅線為水位線。

知道原理以後可以看代碼了：

WaveView.java：

package com.jingchen.waveview;

import java.util.ArrayList;
import java.util.List;
import java.util.Timer;
import java.util.TimerTask;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Align;
import android.graphics.Paint.Style;
import android.graphics.Region.Op;
import android.graphics.Path;
import android.graphics.RectF;
import android.os.Handler;
import android.os.Message;
import android.util.AttributeSet;
import android.view.View;

/**
 * 水流波動控件
 *
 * @author chenjing
 *
 */
public class WaveView extends View
{

 private int mViewWidth;
 private int mViewHeight;

 /**
  * 水位線
  */
 private float mLevelLine;

 /**
  * 波浪起伏幅度
  */
 private float mWaveHeight = 80;
 /**
  * 波長
  */
 private float mWaveWidth = 200;
 /**
  * 被隱藏的最左邊的波形
  */
 private float mLeftSide;

 private float mMoveLen;
 /**
  * 水波平移速度
  */
 public static final float SPEED = 1.7f;

 private List<Point> mPointsList;
 private Paint mPaint;
 private Paint mTextPaint;
 private Path mWavePath;
 private boolean isMeasured = false;

 private Timer timer;
 private MyTimerTask mTask;
 Handler updateHandler = new Handler()
 {

  @Override
  public void handleMessage(Message msg)
  {
   // 記錄平移總位移
   mMoveLen += SPEED;
   // 水位上升
   mLevelLine -= 0.1f;
   if (mLevelLine < 0)
    mLevelLine = 0;
   mLeftSide += SPEED;
   // 波形平移
   for (int i = 0; i < mPointsList.size(); i++)
   {
    mPointsList.get(i).setX(mPointsList.get(i).getX() + SPEED);
    switch (i % 4)
    {
    case 0:
    case 2:
     mPointsList.get(i).setY(mLevelLine);
     break;
    case 1:
     mPointsList.get(i).setY(mLevelLine + mWaveHeight);
     break;
    case 3:
     mPointsList.get(i).setY(mLevelLine - mWaveHeight);
     break;
    }
   }
   if (mMoveLen >= mWaveWidth)
   {
    // 波形平移超過一個完整波形後復位
    mMoveLen = 0;
    resetPoints();
   }
   invalidate();
  }

 };

 /**
  * 所有點的x坐標都還原到初始狀態，也就是一個周期前的狀態
  */
 private void resetPoints()
 {
  mLeftSide = -mWaveWidth;
  for (int i = 0; i < mPointsList.size(); i++)
  {
   mPointsList.get(i).setX(i * mWaveWidth / 4 - mWaveWidth);
  }
 }

 public WaveView(Context context)
 {
  super(context);
  init();
 }

 public WaveView(Context context, AttributeSet attrs)
 {
  super(context, attrs);
  init();
 }

 public WaveView(Context context, AttributeSet attrs, int defStyle)
 {
  super(context, attrs, defStyle);
  init();
 }

 private void init()
 {
  mPointsList = new ArrayList<Point>();
  timer = new Timer();

  mPaint = new Paint();
  mPaint.setAntiAlias(true);
  mPaint.setStyle(Style.FILL);
  mPaint.setColor(Color.BLUE);

  mTextPaint = new Paint();
  mTextPaint.setColor(Color.WHITE);
  mTextPaint.setTextAlign(Align.CENTER);
  mTextPaint.setTextSize(30);

  mWavePath = new Path();
 }

 @Override
 public void onWindowFocusChanged(boolean hasWindowFocus)
 {
  super.onWindowFocusChanged(hasWindowFocus);
  // 開始波動
  start();
 }

 private void start()
 {
  if (mTask != null)
  {
   mTask.cancel();
   mTask = null;
  }
  mTask = new MyTimerTask(updateHandler);
  timer.schedule(mTask, 0, 10);
 }

 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
 {
  super.onMeasure(widthMeasureSpec, heightMeasureSpec);
  if (!isMeasured)
  {
   isMeasured = true;
   mViewHeight = getMeasuredHeight();
   mViewWidth = getMeasuredWidth();
   // 水位線從最底下開始上升
   mLevelLine = mViewHeight;
   // 根據View寬度計算波形峰值
   mWaveHeight = mViewWidth / 2.5f;
   // 波長等於四倍View寬度也就是View中只能看到四分之一個波形，這樣可以使起伏更明顯
   mWaveWidth = mViewWidth * 4;
   // 左邊隱藏的距離預留一個波形
   mLeftSide = -mWaveWidth;
   // 這裡計算在可見的View寬度中能容納幾個波形，注意n上取整
   int n = (int) Math.round(mViewWidth / mWaveWidth + 0.5);
   // n個波形需要4n+1個點，但是我們要預留一個波形在左邊隱藏區域，所以需要4n+5個點
   for (int i = 0; i < (4 * n + 5); i++)
   {
    // 從P0開始初始化到P4n+4，總共4n+5個點
    float x = i * mWaveWidth / 4 - mWaveWidth;
    float y = 0;
    switch (i % 4)
    {
    case 0:
    case 2:
     // 零點位於水位線上
     y = mLevelLine;
     break;
    case 1:
     // 往下波動的控制點
     y = mLevelLine + mWaveHeight;
     break;
    case 3:
     // 往上波動的控制點
     y = mLevelLine - mWaveHeight;
     break;
    }
    mPointsList.add(new Point(x, y));
   }
  }
 }

 @Override
 protected void onDraw(Canvas canvas)
 {

  mWavePath.reset();
  int i = 0;
  mWavePath.moveTo(mPointsList.get(0).getX(), mPointsList.get(0).getY());
  for (; i < mPointsList.size() - 2; i = i + 2)
  {
   mWavePath.quadTo(mPointsList.get(i + 1).getX(),
     mPointsList.get(i + 1).getY(), mPointsList.get(i + 2)
       .getX(), mPointsList.get(i + 2).getY());
  }
  mWavePath.lineTo(mPointsList.get(i).getX(), mViewHeight);
  mWavePath.lineTo(mLeftSide, mViewHeight);
  mWavePath.close();

  // mPaint的Style是FILL，會填充整個Path區域
  canvas.drawPath(mWavePath, mPaint);
  // 繪制百分比
  canvas.drawText("" + ((int) ((1 - mLevelLine / mViewHeight) * 100))
    + "%", mViewWidth / 2, mLevelLine + mWaveHeight
    + (mViewHeight - mLevelLine - mWaveHeight) / 2, mTextPaint);
 }

 class MyTimerTask extends TimerTask
 {
  Handler handler;

  public MyTimerTask(Handler handler)
  {
   this.handler = handler;
  }

  @Override
  public void run()
  {
   handler.sendMessage(handler.obtainMessage());
  }

 }

 class Point
 {
  private float x;
  private float y;

  public float getX()
  {
   return x;
  }

  public void setX(float x)
  {
   this.x = x;
  }

  public float getY()
  {
   return y;
  }

  public void setY(float y)
  {
   this.y = y;
  }

  public Point(float x, float y)
  {
   this.x = x;
   this.y = y;
  }

 }

}

代碼中注釋寫的很多，不難看懂。
Demo的布局：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:background="#000000" >

 <com.jingchen.waveview.WaveView
  android:layout_width="100dp"
  android:background="#ffffff"
  android:layout_height="match_parent"
  android:layout_centerInParent="true" />

</RelativeLayout>

MainActivity的代碼：

package com.jingchen.waveview;

import android.os.Bundle;
import android.app.Activity;
import android.view.Menu;

public class MainActivity extends Activity
{

 @Override
 protected void onCreate(Bundle savedInstanceState)
 {
  super.onCreate(savedInstanceState);
  setContentView(R.layout.activity_main);
 }

 @Override
 public boolean onCreateOptionsMenu(Menu menu)
 {
  getMenuInflater().inflate(R.menu.main, menu);
  return true;
 }

}

代碼量很少，這樣就可以很簡單的做出水波效果啦。

源碼下載： 《Android實現水流波動效果》

以上就是本文的全部內容，希望對大家學習Android軟件編程有所幫助。
