Android TreeView效果實現方法(附demo源碼下載)

本文實例講述了Android TreeView效果實現方法。分享給大家供大家參考，具體如下：

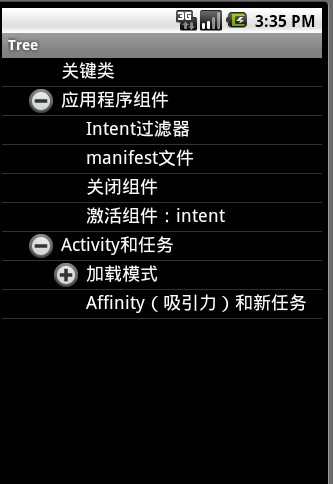

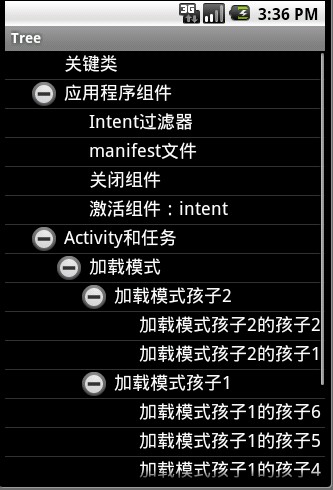

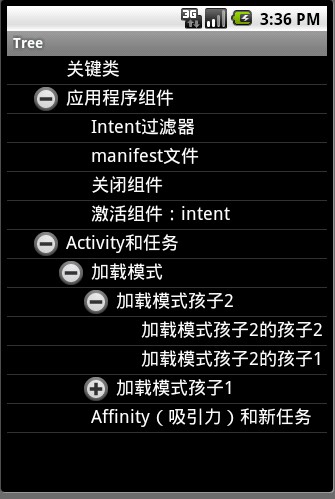

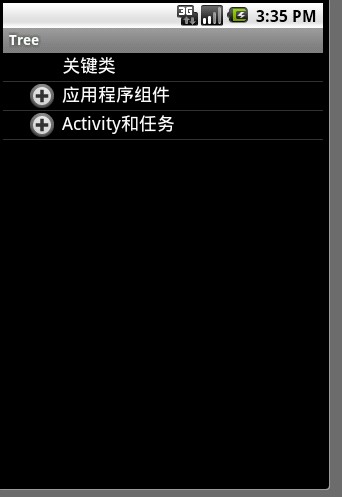

應該說很多的操作系統上面都提供了TreeView空間，實現樹形結構，這個樹形結構的應用時很廣泛的，而Google開發Android的時候出於Android手機是觸摸屏幕的考慮，用手指操作樹形結構很不方便，從這方面考慮沒有提供TreeView的空間，而是只是提供了一個ExpandableListView：android中的二級樹型Widget，雖然已經能滿足不少的功能需求，例如書簽的功能就可以使用這個控件，但是隨著應用的不斷增多這個就不能滿足要求了，例如pdf中左側的目錄的功能，就需要樹形結構來實現。下面的這個應用就是基於pdf左側的目錄結構為原型寫的，那首先貼上效果圖：

這個的思路是：按照類似於“樹”的結構組織數據，界面上直接利用大家經常用的listview實現的。下面這個是節點信息的類：

public class PDFOutlineElement {
  private String id;//當前節點的id
  private String outlineTitle ;//節點上面顯示的信息
  private boolean mhasParent ; //是否有父節點
  private boolean mhasChild ;//是否有孩子節點
  private String parent;//父節點的id
  private int level;//當前節點所在的層次
}

在這裡我想解釋一下這個level，是很關鍵的，他表示的是當前節點所在的層次，不要小看他，正是他幫助我們在界面上顯示出來了層次效果，其實這個樹形結構並不是樹形結構，所有的數據都維護在一個ArrayList裡面，某一個節點A下面有子節點B、C,其實A、B、C這三個節點在ArrayList裡面是順序存放的，如果A的層次是level，那個他的子節點的層次是level+1,我們在getView()的時候我們可以不借助系統自動給我們畫上，而是可以自己指定他的位置holder.icon.setPadding(25 * (level + 1), holder.icon.getPaddingTop(), 0, holder.icon.getPaddingBottom());，這樣他的子節點便具有了縮進的效果。

還有比較關鍵的點是如何實現“展開”和 “縮回”的效果，其實這個只不過 是當單擊摸個節點的時候，如果這個節點下面有子節點而且是“縮回”的，就把他的所有的子節點都從那個ArrayList裡面刪除調，然後 notifyDataSetChanged(),同理就是“展開”的時候，就是在這個節點後面添加子節點到ArrayList裡面，然後 notifyDataSetChanged()。

其實說到這裡大家應該知道怎麼做了，這個樹形結構不是真樹，而就是一個ListView,通過往ArryList裡面添加刪除數據控制信息，通過setPadding()實現縮進

明白了這個思路，我把getView解釋一下，大家肯定能做出來

public View getView(int position, View convertView, ViewGroup parent) {
  ViewHolder holder;
  if (convertView == null) {
    convertView = mInflater.inflate(R.layout.outline, null);
    holder = new ViewHolder();
    holder.text = (TextView) convertView.findViewById(R.id.text);
    holder.icon = (ImageView) convertView.findViewById(R.id.icon);
    convertView.setTag(holder);
  } else {
    holder = (ViewHolder) convertView.getTag();
  }
  int level = mfilelist.get(position).getLevel();//每次根據節點的層次繪制顯示的位置
  holder.icon.setPadding(25 * (level + 1), holder.icon
  .getPaddingTop(), 0, holder.icon.getPaddingBottom());
  holder.icon.setVisibility(View.VISIBLE);
  holder.text.setText(mfilelist.get(position).getOutlineTitle());
       //如果有孩子而且當前是不是展開的圖標設置為“+”號的圖標
  if (mfilelist.get(position).isMhasChild()
      && (mfilelist.get(position).isExpanded() == false)) {
    holder.icon.setImageBitmap(mIconCollapse);
  } else if (mfilelist.get(position).isMhasChild()
      && (mfilelist.get(position).isExpanded() == true)) {
       //如果有孩子而且當前是不是展開的圖標設置為“+”號的圖標
    holder.icon.setImageBitmap(mIconExpand);
  } else if (!mfilelist.get(position).isMhasChild()){
    holder.icon.setImageBitmap(mIconCollapse);
    holder.icon.setVisibility(View.INVISIBLE);//這裡不要設置為GONE，因為GONE不顯示而且不占位置的，而INVISIBLE是不顯示但是占位置的
  }
  return convertView;
}

完整實例代碼點擊此處本站下載。

更多關於Android相關內容感興趣的讀者可查看本站專題：《Android開發入門與進階教程》、《Android多媒體操作技巧匯總(音頻,視頻,錄音等)》、《Android基本組件用法總結》、《Android視圖View技巧總結》、《Android布局layout技巧總結》及《Android控件用法總結》

希望本文所述對大家Android程序設計有所幫助。
