Android入門之畫圖詳解

前文常用的控件介紹了不少，現在就來討論一下手機開發中常用到的畫圖。要掌握Android的畫圖，首先就要了解一下，基本用到的如下一些圖形接口：

1.Bitmap，可以來自資源/文件，也可以在程序中創建，實際上的功能相當於圖片的存儲空間；

2.Canvas，緊密與Bitmap聯系，把Bitmap比喻內容的話，那麼Canvas就是提供了眾多方法操作Bitamp的平台；

3.Paint，與Canvas緊密聯系，是"畫板"上的筆刷工具，也用於設置View控件上的樣式；

4.Drawable，如果說前三者是看不見地在內存中畫圖，那麼Drawable就是把前三者繪圖結果表現出來的接口。Drawable多個子類，例如：位圖(BitmapDrawable)、圖形(ShapeDrawable)、圖層(LayerDrawable)等。

本文主要講解如何在ImageView畫圖，以及如何直接在Button(繼承View的控件)上面繪制自定義圖像。如下圖所示：

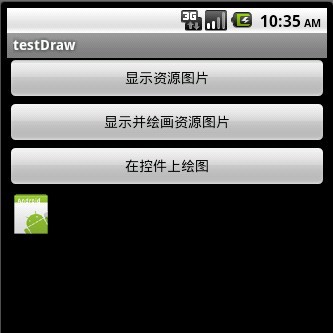

直接把資源圖片畫出來：

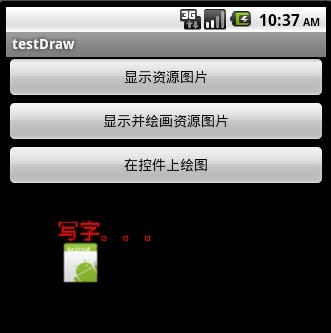

在ImageView上畫圖以及繪字：

直接在控件背景上畫圖：

main.xml的源碼如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:orientation="vertical"
  android:layout_width="fill_parent"
  android:layout_height="fill_parent"
  >
<Button android:id="@+id/Button01" android:layout_width="fill_parent" android:layout_height="44px" android:text="顯示資源圖片"></Button>
<Button android:id="@+id/Button02" android:layout_width="fill_parent" android:layout_height="44px" android:text="顯示並繪畫資源圖片"></Button>
<Button android:id="@+id/Button03" android:layout_height="44px" android:layout_width="fill_parent" android:text="在控件上繪圖"></Button>
<ImageView android:id="@+id/ImageView01" android:layout_width="wrap_content" android:layout_height="wrap_content"></ImageView>

</LinearLayout>

Java程序的源碼如下：

package com.testDraw;

import android.app.Activity;
import android.content.res.Resources;
import android.graphics.Bitmap;
import android.graphics.Bitmap.Config;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Typeface;
import android.graphics.drawable.BitmapDrawable;
import android.graphics.drawable.Drawable;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.ImageView;

public class testDraw extends Activity {

 ImageView iv;
 Button btn1,btn2,btn3,btn4;
 Resources r;
 @Override
  public void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.main);
    iv=(ImageView)this.findViewById(R.id.ImageView01);
    btn1=(Button)this.findViewById(R.id.Button01);
    btn2=(Button)this.findViewById(R.id.Button02);
    btn3=(Button)this.findViewById(R.id.Button03);

    btn1.setOnClickListener(new ClickEvent());
    btn2.setOnClickListener(new ClickEvent());
    btn3.setOnClickListener(new ClickEvent());

    r = this.getResources();
  }
 class ClickEvent implements View.OnClickListener {

 public void onClick(View v) {
  if(v==btn1)//顯示資源圖片
  {//功能等效
  //iv.setBackgroundResource(R.drawable.icon);//打開資源圖片
  Bitmap bmp=BitmapFactory.decodeResource(r, R.drawable.icon);//打開資源圖片
  iv.setImageBitmap(bmp);
  }
  else if(v==btn2)//顯示並繪畫資源圖片
  {
     Bitmap bmp=BitmapFactory.decodeResource(r, R.drawable.icon);//只讀,不能直接在bmp上畫
     Bitmap newb = Bitmap.createBitmap( 300, 300, Config.ARGB_8888 );

     Canvas canvasTemp = new Canvas( newb );
     canvasTemp.drawColor(Color.TRANSPARENT);

     Paint p = new Paint();
     String familyName ="宋體";
     Typeface font = Typeface.create(familyName,Typeface.BOLD);
     p.setColor(Color.RED);
     p.setTypeface(font);
     p.setTextSize(22);
     canvasTemp.drawText("寫字。。。",50,50,p);
     canvasTemp.drawBitmap(bmp, 50, 50, p);//畫圖
     iv.setImageBitmap(newb);
  }
  else if(v==btn3)//直接在Button上繪圖
  {
  Bitmap newb = Bitmap.createBitmap( btn3.getWidth(), btn3.getHeight(), Config.ARGB_8888 );
  Canvas canvasTemp = new Canvas( newb );
    canvasTemp.drawColor(Color.WHITE);
    Paint p = new Paint();
  String familyName = "宋體";
  Typeface font = Typeface.create(familyName, Typeface.BOLD);
  p.setColor(Color.RED);
  p.setTypeface(font);
  p.setTextSize(20);
  canvasTemp.drawText("寫字。。。", 30, 30, p);
  Drawable drawable = new BitmapDrawable(newb);
  btn3.setBackgroundDrawable(drawable);
  }
 }
 }
}
