Android自定義UI實戰(基礎篇2)---搜索酷炫界面

編輯：關於Android編程

在實現搜索功能的時候，比如藍牙搜索，附近熱點搜索等，通常我們需要一個比較友好的界面，以下通過自定義View來實現一個搜索界面。

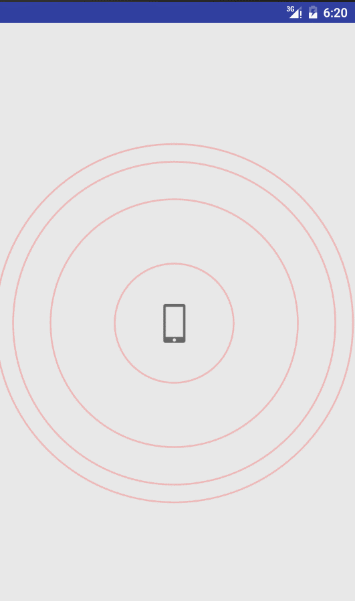

效果圖如下：
這裡寫圖片描述

當實現一個這樣的動畫的時候，思路是這樣的呢？將整個View拆分，可以分為三個部分。

第一部分： 實現中間的圖片
第二部分： 實現擴散的圓
第三部分： 實現游標轉動

這樣一個酷炫的搜索效果就出來了，用到的資源文件主要有兩張圖片：

這裡寫圖片描述這裡寫圖片描述

首先自定義一個類繼承自View，實現對應的構造方法，添加自定義屬性。上篇有詳細的實現流程。
相關代碼如下：
定義兩張圖片的屬性

獲取屬性：

/**
 * 取得相關自定義屬性
 * @param context
 * @param attrs
 */
private void initAttrs(Context context,AttributeSet attrs){
    mContext = context;
    TypedArray typedArray = context.obtainStyledAttributes(attrs, R.styleable.SearchAnimation);
    drawableSearchCenter  = typedArray.getDrawable(R.styleable.SearchAnimation_drawable_search_center);
    drawableSearchCursor  = typedArray.getDrawable(R.styleable.SearchAnimation_drawable_search_cursor);
    typedArray.recycle();
}

1 繪制中心圖片

@Override
protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //首先來繪制中心的圖片
        dsCenterW = drawableSearchCenter.getIntrinsicWidth();          //獲取到中心圖片的寬高
        dsCenterH = drawableSearchCenter.getIntrinsicHeight();
        centerX = ViewSizeHelper.getDeviceWidth((Activity) mContext)/2; //獲取到屏幕的寬高
        centerY = ViewSizeHelper.getDeviceHeight((Activity) mContext)/2;

        drawableSearchCenter.setBounds(centerX- (dsCenterW/2),centerY- (dsCenterH/2), centerX+ (dsCenterW/2),centerY+(dsCenterH/2)); //指定Drawable的繪制區域
        drawableSearchCenter.draw(canvas); //繪制drawable到畫布上
}

中心圖片就簡單的實現了。

2 實現擴散圓

圓的動態變化，使用ValueAnimator來實現。通過改變圓的半徑，不斷的重繪就可以實現這種效果了，

canvas.save();
canvas.drawCircle(centerX, centerY, radius, mPaint);
canvas.restore();

重點是實現radius的變化，這裡使用ValueAnimator，自定義Evalutor來實現（使用ofObject ）
下面來看如何實現自定義的Evalutor
首先定義一個類

/**
 * Created by Mirko on 2016/11/9 20:47.
 */

public class SearchRadius {
    private int radius;

    public SearchRadius(int radius){
        this.radius = radius;
    }
    public int getRadius() {
        return radius;
    }
    public void setRadius(int radius) {
        this.radius = radius;
    }
}

創建自定義的Evalutor

/**
 * Created by Mirko on 2016/11/9 20:50.
 */

public class RadiusEvaluator implements TypeEvaluator {

    @Override
    public SearchRadius evaluate(float fraction, SearchRadius startValue, SearchRadius endValue) {
        int start = startValue.getRadius();
        int end  = endValue.getRadius();
        int curValue = (int)(start + fraction * (end - start));  //根據初始值和結束值計算出當前值。
        return new SearchRadius(curValue);
    }
}

完成上述步驟後，來實現圓的擴散動畫，代碼如下：

   private void doAnimCicle1(){
        //這裡起始圓以中心圓的高度作直徑
        ValueAnimator valueAnimator = ValueAnimator.ofObject(new RadiusEvaluator(),new SearchRadius(dsCenterH/2),new SearchRadius(centerX));
        valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                circleRadius1 = (SearchRadius)animation.getAnimatedValue();
                invalidate();
            }
        });
        valueAnimator.setDuration(delayTime);        //控制動畫的執行時間
        valueAnimator.setInterpolator(new DecelerateInterpolator());  //這裡使用減速插值器
        valueAnimator.setRepeatMode(ValueAnimator.RESTART);     //設置重復方式
        valueAnimator.setRepeatCount(ValueAnimator.INFINITE);   //設置無限重復
        valueAnimator.start();
    }

然後在初始化的時候調用 doAnimCicle1方法來啟動動畫
實現代碼比較簡單，在這裡通過ofObject 自定義Evalutor的方式來實現，熟悉一下自定義Evalutor的用法，此處使用ofFloat
就可以實現，實際使用 ofFloat 就可以了。
現在在onDraw 裡面繪制當前的圓

canvas.save();
canvas.drawCircle(centerX, centerY, circleRadius1.getRadius(), mPaint);
canvas.restore();

效果如下：

這裡寫圖片描述

一個圓繪制成功了，接著就可以繪制余下的圓了，實現原理一樣，

private void doAnimCicle2(){

    ValueAnimator valueAnimator = ValueAnimator.ofObject(new RadiusEvaluator(),new SearchRadius(dsCenterH/2),new SearchRadius(centerX));
    valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator animation) {
            circleRadius1 = (SearchRadius)animation.getAnimatedValue();
            invalidate();
        }
    });
    valueAnimator.setDuration(delayTime);        //控制動畫的執行時間
    valueAnimator.setStartDelay(delayTime/4);    //設置延時開始的時間
    valueAnimator.setInterpolator(new DecelerateInterpolator());  //這裡使用減速插值器
    valueAnimator.setRepeatMode(ValueAnimator.RESTART);     //設置重復方式
    valueAnimator.setRepeatCount(ValueAnimator.INFINITE);   //設置無限重復
    valueAnimator.start();
}

... 省略其他的實現。

在這裡通過延時啟動動畫，實現圓的先後繪制順序setStartDelay根據實際需要設置，在這裡，將delayTime 分成4份，均勻分配，看起來均勻變化。

現在來看一下實現效果：
這裡寫圖片描述

4個圓的效果有了，此時並沒有顏色慢慢變淡的效果，只需要在每次繪制圓形的時候將畫筆的透明度改變就可以了

mPaint.setAlpha(((centerX-circleRadius2.getRadius())*circleAlpha)/centerX);

這裡計算出的結果根據圓的半徑增大而減小。

3 實現游標轉動

 //繪制光標的圖片
        canvas.save();
       dsCursorW = drawableSearchCursor.getIntrinsicWidth();
       dsCursorH = drawableSearchCursor.getIntrinsicHeight();
       drawableSearchCursor.setBounds(centerX- (dsCursorW/2),centerY- (dsCursorH/2), centerX+ (dsCursorW/2),centerY+(dsCursorH/2));
       drawableSearchCursor.draw(canvas);
       canvas.restore();

此時，游標圖片已經繪制好了，下面來實現它的轉動，只需要不斷的旋轉畫布，就可以實現轉動效果。
先來獲取旋轉角度的變化值

private void doAnimCursor(){

    ValueAnimator valueAnimator = ValueAnimator.ofInt(0,centerX);
    valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator animation) {
            circleRadius = (int)animation.getAnimatedValue();
            degree = (circleRadius*2)*360/centerX;  //畫布從0到360度進行旋轉，*2表示一個圓動作完，游標轉動2圈
            invalidate();
        }
    });
    valueAnimator.setDuration(delayTime);
    valueAnimator.setInterpolator(new LinearInterpolator());
    valueAnimator.setRepeatMode(ValueAnimator.RESTART);
    valueAnimator.setRepeatCount(ValueAnimator.INFINITE);
    valueAnimator.start();
}

在獲取到變化的角度值後通過

canvas.rotate(degree,centerX,centerY);  //旋轉畫布，實現游標以中心點旋轉

就可以實現一個動態的效果。至此，就已經實現了開篇的效果

這裡寫圖片描述
相關代碼如下：

SearchAnimation

/**
 * Created by Mirko on 2016/11/9 19:09.
 */

public class SearchAnimation extends View{

    private Context mContext;
    private Paint   mPaint;
    private int    centerX,centerY;//屏幕的中心點
    private int    dsCenterW,dsCenterH;//中心圖片的寬高
    private int    dsCursorW,dsCursorH;//光標圖片的寬高
    private int    strokWidth = 5;    //畫筆大小
    private int    circleAlpha = 70;
    private int    delayTime = 8000;  //一個圓動畫執行的時間
    private float  degree;
    private int circleRadius ;
    private SearchRadius circleRadius1 = new SearchRadius(0);
    private SearchRadius circleRadius2 = new SearchRadius(0);
    private SearchRadius circleRadius3 = new SearchRadius(0);
    private SearchRadius circleRadius4 = new SearchRadius(0);

    private float circleRadiusF;

    private ValueAnimator valueAnimator;

    private Drawable drawableSearchCursor;
    private Drawable drawableSearchCenter;


    public SearchAnimation(Context context) {
        super(context);
    }

    public SearchAnimation(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context,attrs);
    }

    public SearchAnimation(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init(context,attrs);
    }

       private void init(Context context,AttributeSet attrs){
        initAttrs(context,attrs);
        initPaint();
        initAnim();
    }

    /**
     * 取得相關自定義屬性
     * @param context
     * @param attrs
     */
    private void initAttrs(Context context,AttributeSet attrs){
        mContext = context;
        TypedArray typedArray = context.obtainStyledAttributes(attrs, R.styleable.SearchAnimation);
        drawableSearchCenter  = typedArray.getDrawable(R.styleable.SearchAnimation_drawable_search_center);
        drawableSearchCursor  = typedArray.getDrawable(R.styleable.SearchAnimation_drawable_search_cursor);
        typedArray.recycle();
    }

    private void initPaint(){
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setColor(0X46FC3232);
    }

    private void initAnim(){
        dsCenterW = drawableSearchCenter.getIntrinsicWidth();          //獲取到中心圖片的寬高
        dsCenterH = drawableSearchCenter.getIntrinsicHeight();
        centerX = ViewSizeHelper.getDeviceWidth((Activity) mContext)/2; //獲取到屏幕的寬高
        centerY = ViewSizeHelper.getDeviceHeight((Activity) mContext)/2;
        doAnimCicle1();
        doAnimCicle2();
        doAnimCicle3();
        doAnimCicle4();
        doAnimCursor();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
       //首先來繪制中心的圖片
        drawableSearchCenter.setBounds(centerX- (dsCenterW/2),centerY- (dsCenterH/2), centerX+ (dsCenterW/2),centerY+(dsCenterH/2));
        drawableSearchCenter.draw(canvas);

        //繪制光標的圖片
        canvas.save();
        canvas.rotate(degree,centerX,centerY);  //旋轉畫布，實現游標的旋轉
        dsCursorW = drawableSearchCursor.getIntrinsicWidth();
        dsCursorH = drawableSearchCursor.getIntrinsicHeight();
        drawableSearchCursor.setBounds(centerX- (dsCursorW/2),centerY- (dsCursorH/2), centerX+ (dsCursorW/2),centerY+(dsCursorH/2));
        drawableSearchCursor.draw(canvas);
        canvas.restore();

        //繪制圓，4個
        mPaint.setStrokeWidth(strokWidth);
        canvas.save();
        mPaint.setAlpha(((centerX-circleRadius1.getRadius())*circleAlpha)/centerX); //設置透明度
        canvas.drawCircle(centerX, centerY, circleRadius1.getRadius(), mPaint);
        canvas.restore();

        canvas.save();
        mPaint.setAlpha(((centerX-circleRadius2.getRadius())*circleAlpha)/centerX);
        canvas.drawCircle(centerX, centerY, circleRadius2.getRadius(), mPaint);
        canvas.restore();

        canvas.save();
        mPaint.setAlpha(((centerX-circleRadius3.getRadius())*circleAlpha)/centerX);
        canvas.drawCircle(centerX, centerY, circleRadius3.getRadius(), mPaint);
        canvas.restore();

        canvas.save();
        mPaint.setAlpha(((centerX-circleRadius4.getRadius())*circleAlpha)/centerX);
        canvas.drawCircle(centerX, centerY, circleRadius4.getRadius(), mPaint);
        canvas.restore();
    }

    private void setAnimParams(ValueAnimator valueAnimator){
        valueAnimator.setDuration(delayTime);
        valueAnimator.setInterpolator(new DecelerateInterpolator());
        valueAnimator.setRepeatMode(ValueAnimator.RESTART);
        valueAnimator.setRepeatCount(ValueAnimator.INFINITE);
        valueAnimator.start();
    }

    private void doAnimCicle1(){

        ValueAnimator valueAnimator = ValueAnimator.ofObject(new RadiusEvaluator(),new SearchRadius(dsCenterH/2),new SearchRadius(centerX));
        valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                circleRadius1 = (SearchRadius)animation.getAnimatedValue();
                invalidate();
            }
        });
        setAnimParams(valueAnimator);
    }
    private void doAnimCicle2(){

        ValueAnimator valueAnimator = ValueAnimator.ofObject(new RadiusEvaluator(),new SearchRadius(dsCenterH/2),new SearchRadius(centerX));
        valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                circleRadius2 = (SearchRadius)animation.getAnimatedValue();
                invalidate();
            }
        });
        valueAnimator.setStartDelay(delayTime/4);
        setAnimParams(valueAnimator);
    }
    private void doAnimCicle3(){

        ValueAnimator valueAnimator = ValueAnimator.ofObject(new RadiusEvaluator(),new SearchRadius(dsCenterH/2),new SearchRadius(centerX));
        valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                circleRadius3 = (SearchRadius)animation.getAnimatedValue();
                invalidate();
            }
        });
        valueAnimator.setStartDelay(delayTime/2);
        setAnimParams(valueAnimator);
    }
    private void doAnimCicle4(){

        ValueAnimator valueAnimator = ValueAnimator.ofObject(new RadiusEvaluator(),new SearchRadius(dsCenterH/2),new SearchRadius(centerX));
        valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                circleRadius4 = (SearchRadius)animation.getAnimatedValue();
                invalidate();
            }
        });
        valueAnimator.setStartDelay(delayTime/4*3);
        setAnimParams(valueAnimator);
    }

    private void doAnimCursor(){

        ValueAnimator valueAnimator = ValueAnimator.ofInt(0,centerX);
        valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                circleRadius = (int)animation.getAnimatedValue();
                degree = (circleRadius*2)*360/centerX;  //畫布從0到360度進行旋轉
                invalidate();
            }
        });
        valueAnimator.setDuration(delayTime);
        valueAnimator.setInterpolator(new LinearInterpolator());
        valueAnimator.setRepeatMode(ValueAnimator.RESTART);
        valueAnimator.setRepeatCount(ValueAnimator.INFINITE);
        valueAnimator.start();
    }

}

activity_search.xml
  1. 上一頁:
  2. 下一頁:
關於Android編程
Android編程入門Android技術基礎Android資訊關於Android編程Android開發Android開發環境Android開發實例
相關文章
熱門文章
android通過配置文件設置應用安裝到SD卡上的方法 Android sdcard實現圖片存儲 、聯網下載 Qt之解析XML（QXmlStreamReader） 【android】仿360手機衛士的簡易設計思路及源碼 解決android sdk 版本更新版本慢的問題 android 打開藍牙設備 顯示已經配對的藍牙設備 ，並將已配對的藍牙設備顯示在textview中
Android 常用控件接口監聽

 Android控件監聽方面，用接口實現監聽是最好的，在And
Android開發使用WebView實戰技巧

 前段時間做項目的時候，在項目中用了WebView組件，遇到了
Memcached 源碼分析--命令流程分析

一、執行命令首先是啟動memcached 自帶參數如下： -p
手把手教你做藍牙小車（一）

第1節 選擇Arduino開發板1.1 Arduino是什麼對Ardui
閱讀排行版
Copyright © Android教程網 All Rights Reserved
