概述

之前已經介紹了ShapeDrawable的主要使用方法，今天將主要介紹一些其他的Android定義好的drawable類，如BitmapDrawable、LayerDrawable等。

Drawable官網地址：https://developer.android.com/guide/topics/resources/drawable-resource.html

BitmapDrawable

xml定義

屬性解釋

andorid:src：指定的圖片資源id android:antialias：抗鋸齒效果，使得圖片在顯示時顯得更加平滑。 android:dither：抖動效果，當圖片的像素和設備的屏幕像素不一樣時，在一定程度上減少圖片的失真。 android:filter：濾鏡效果，使圖片被壓縮拉升能夠有好的顯示效果。 android:gravity：設置圖片的擺放位置。 android:mipMap：不太明白這個屬性的作用 android:tileMode：平鋪模式。默認disable不開啟平鋪。repeat重復模式；mirror在水平或者豎直方向上實現投影效果；clamp在圖片拉升時讓圖片四周的像素擴展到周圍區域 android:tileModeX和android:tileModeY：作用同android:tileMode，分別指定水平和豎直方向上的平鋪模式。

具體使用

//代碼中引用



效果如下：

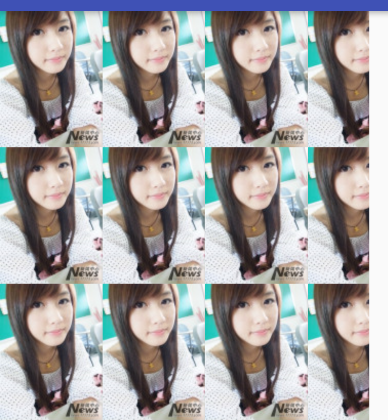

repeat模式：

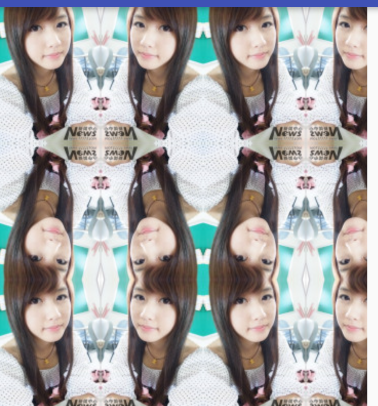

mirror模式：

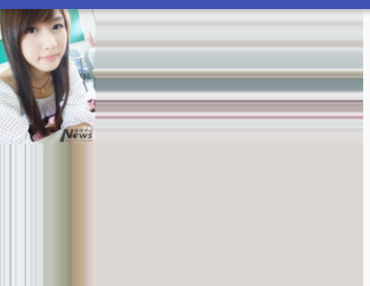

clamp模式：

LayerDrawable

LayerDrawable：對應於標簽，它實現一種層次化的drawable集合，通過將不同的drawable放在不同的層次上顯示一種疊加的效果。默認情況下，中的所有的drawable都會被縮放至View的大小，為了避免這種情況，可以通過使用避免圖片的縮放。

xml定義

屬性解釋

android:left、android:top、android:right、android:bottom：分別表示圖片在view上的偏移量 android:id：表示每個item的id，可以通過該id修改圖片的屬性 android:drawable：圖片資源

具體使用

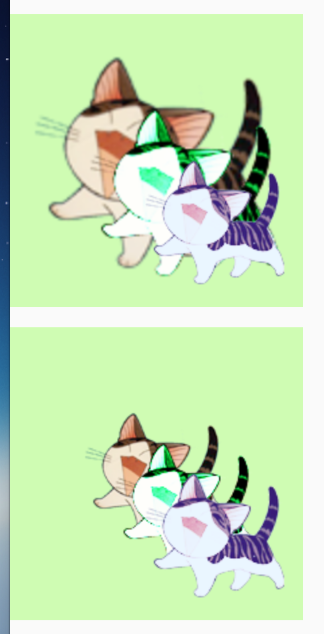

效果圖：

LevelListDrawable

LevelListDrawable，對應於標簽，它同樣表示一個drawable集合，集合中的每個item都會設置一個等級，這樣通過設置item的Level，實現顯示不同的drawable。每個item都可以設置android:maxLevel和android:minLevel，drawable的等級的方位是0-10000，默認是0。同樣在item中，圖片同樣會被縮放，所以需要使用標簽。

xml定義

示例

    public void setLevel(View view) {
        EditText edittest = (EditText) findViewById(R.id.et_level);
        String trim = edittest.getText().toString().trim();
        int i = Integer.parseInt(trim);

        ImageView imageview = (ImageView) findViewById(R.id.iv_level);
        LevelListDrawable drawable = (LevelListDrawable) imageview.getDrawable();
//        drawable.setLevel(i);
        imageview.setImageLevel(i);
    }

效果圖：

TransitionDrawable

TransitionDrawable，對應於標簽，用於實現兩個drawable的淡入淡出。通過Drawable的startTransition和reverseTransition方法實現淡入淡出和其逆過程。

xml定義

具體示例

    /**
     * TransitionDrawable 淡入淡出
     *
     * @param view
     */
    public void setTransition(View view) {
        ImageView imageview = (ImageView) findViewById(R.id.iv_transition);
        TransitionDrawable drawable = (TransitionDrawable) imageview.getDrawable();
//        drawable.startTransition(1000);
        drawable.reverseTransition(1000);

    }

效果圖：

InsetDrawable

InsetDrawable，對應標簽，主要實現drawable的內嵌，並可以設置drawable的邊距。

xml定義

具體實現

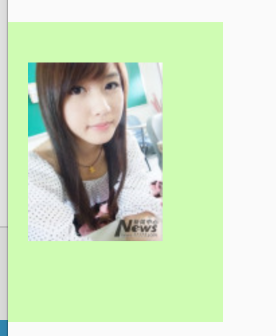

效果圖：

ClipDrawable

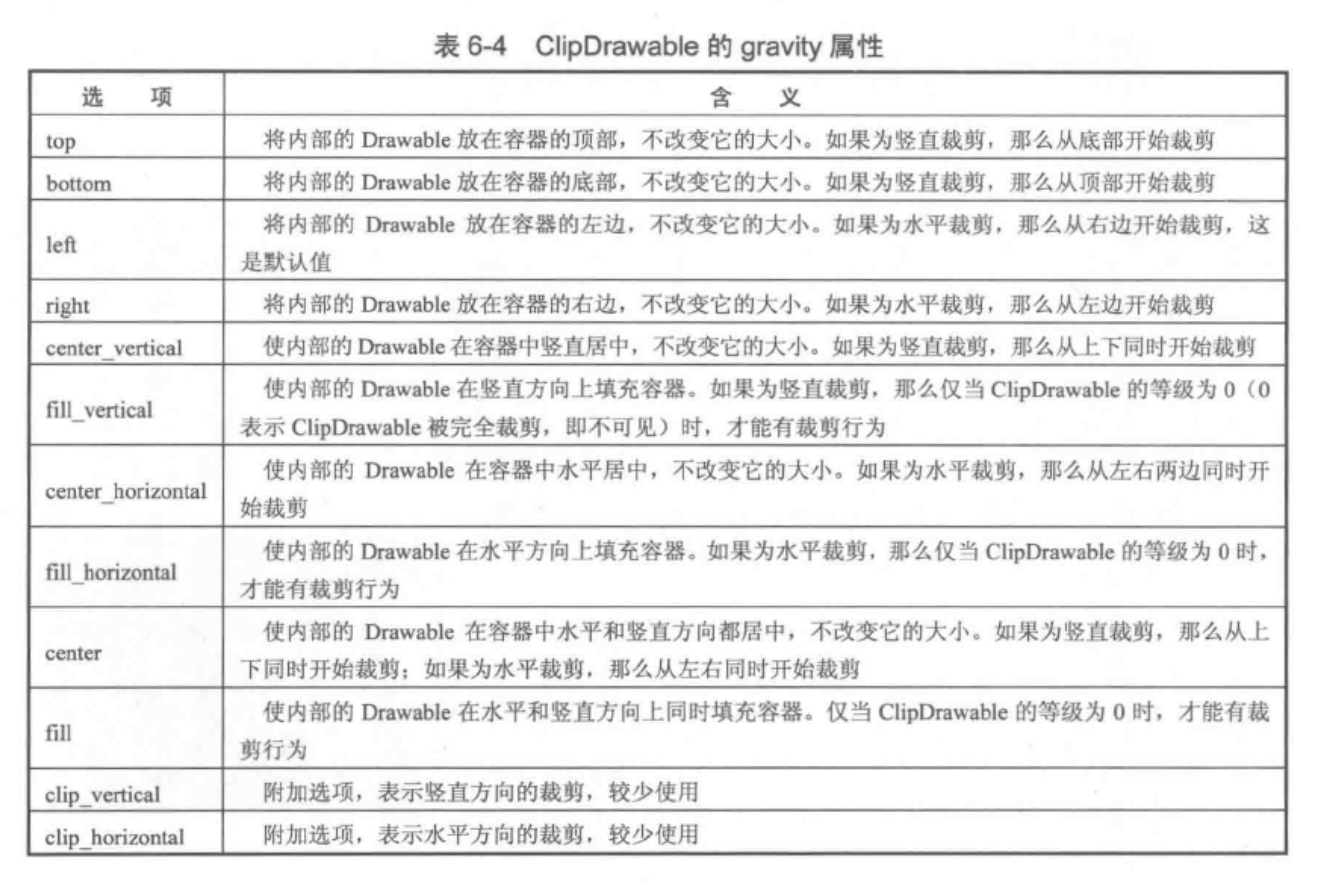

ClipDrawable，對應於標簽，它可以根據自己的Level來裁剪drawable，裁剪方向通過android:clipOrientation和android:gravity兩個屬性同時決定。drawable的level范圍是0-10000，默認是0，表示完全裁剪，10000表示完全不裁剪。

xml定義

示例

    /**
     * LevelListDrawable 設置等級
     *
     * @param view
     */
    public void setClip(View view) {
        EditText edittest = (EditText) findViewById(R.id.et_level);
        String trim = edittest.getText().toString().trim();
        int i = Integer.parseInt(trim);

        ImageView imageview = (ImageView) findViewById(R.id.iv_clip);
        imageview.setImageLevel(i);
    }

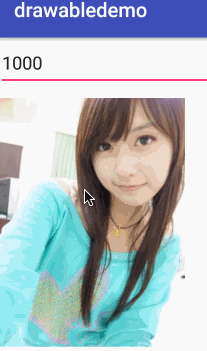

效果圖：

ScaleDrawable

ScaleDrawable，對應標簽，它可以根據自己的level講指定的drawable縮放到一定的等級。

注意：
在ScaleDrawable中，drawable的level的等級會影響drawable的縮放。

level為0，drawable不可見 levle為10000（>10000），drawable完全顯示，無法縮放 一般情況下，在使用ScaleDrawable時，會將drawable的level設置成1，這樣drawable的縮放就會按照android:scaleHeight和android:scaleWidth屬性縮放。

xml定義

屬性解釋

android:scaleGravity：同shape的gravity android:scaleHeight和android:scaleWidth：分別表示對指定drawable的高和寬的縮放，百分數。

具體示例

    /**
     * ScaleDrawable 設置縮放1
     *
     * @param view
     */
    public void setScale1(View view) {

        EditText mEtLevel = (EditText) findViewById(R.id.et_level);
        String trim = mEtLevel.getText().toString().trim();
        int i = Integer.parseInt(trim);

        ImageView imageview = (ImageView) findViewById(R.id.iv_scale1);
        ScaleDrawable drawable = (ScaleDrawable) imageview.getDrawable();

        drawable.setLevel(i);
    }

    /**
     * ScaleDrawable 設置縮放1
     *
     * @param view
     */
    public void setScale2(View view) {
        EditText mEtLevel = (EditText) findViewById(R.id.et_level);
        String trim = mEtLevel.getText().toString().trim();
        int i = Integer.parseInt(trim);

        ImageView imageview = (ImageView) findViewById(R.id.iv_scale2);
        ScaleDrawable drawable = (ScaleDrawable) imageview.getDrawable();
        drawable.setLevel(i);
    }

效果圖：

StateListDrawable

StateListDrawable即選擇器，對於這個大家都比較熟悉了，這裡不做介紹

xml定義

NinePatchDrawable

NinePatchDrawable即.9格式圖片，在使用上和普通圖片一樣，在這裡不做介紹。

xml定義
