Android 源碼系列之(九)從源碼的角度深入理解Activity的launchModel特性

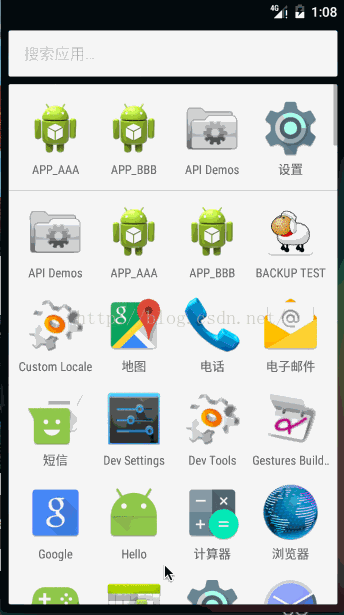

隨著公司新業務的起步由於原有APP_A的包已經很大了，所以上邊要求另外開發一款APP_B，要求是APP_A和APP_B賬號通用且兩個APP可以相互打開。賬號通用也就是說在APP_A上登錄了那麼打開APP_B也就默認是登錄狀態，這個實現也不復雜就不介紹了；APP相互打開本來也不是難事，但是在測試的過程中發現了一個之前沒有遇到的問題，現象如下圖的demo所示：

運行現象是在APP_A中打開了APP_B後，這時候在APP_B中進行任何操作都是沒問題的，在APP_B不退出的情況下若摁了HOME鍵切換到桌面後此時再點擊APP_A的icon圖標打開APP_A時，發現界面竟然是APP_B的界面，當時感覺很詭異，是什麼原因導致出現這種現象呢？當時就琢磨著可能是APP_B運行在了APP_A的任務棧中了，於是開始排查代碼，在APP_B中響應APP_A的代碼如下所示：

由於我們APP_A和APP_B約定了相互打開采用scheme的形式，所以響應代碼看起來是沒有問題的，接著查看在APP_A中打開APP_B的代碼，如下所示：

public void openAPP_B1() {
	Uri uri = Uri.parse("llew://");
	Intent intent = new Intent(Intent.ACTION_VIEW, uri);
	startActivity(intent);
}

這段就是打開我們APP_B的代碼，看上去也沒有什麼問題，但是為什麼會出現上述現象呢？然後我就嘗試在openAPP_B中采用另外的方式，代碼如下：

public void openAPP_B2() {
	Intent intent = getPackageManager().getLaunchIntentForPackage("packageName");
	if(null != intent) {
		startActivity(intent);
	}
}

方式二以前使用過並看過這塊相關源碼，所以首先就想到了通過PackageManager來獲取Intent來啟動我們的APP_B，運行程序後發現第二種方式是沒問題的，那也就是說在第二種中采用PackageManager獲取到的Intent肯定是和采用第一種方式獲取到的Intent是有區別的，那他們的區別在哪呢？先不說結論我們接著往下看，運行程序通過debug模式分別查看這兩種方式獲取到的Intent的不同之處：

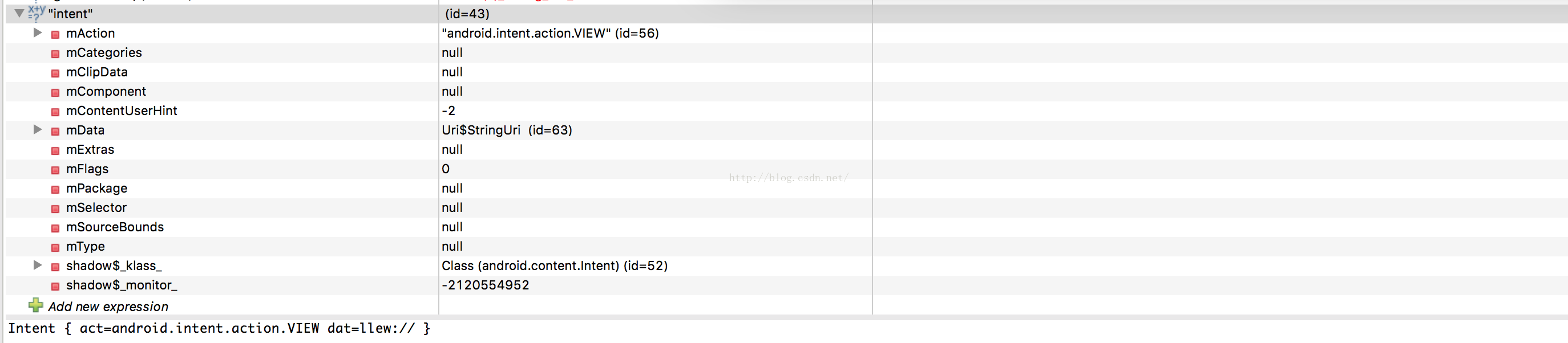

方式一的intent截圖如下所示：

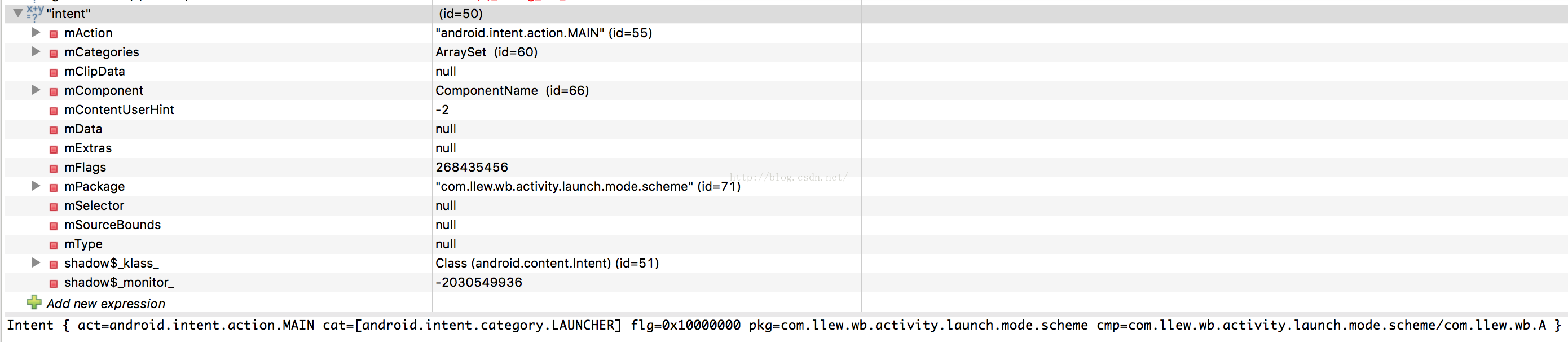

方式二的intent截圖如下所示：

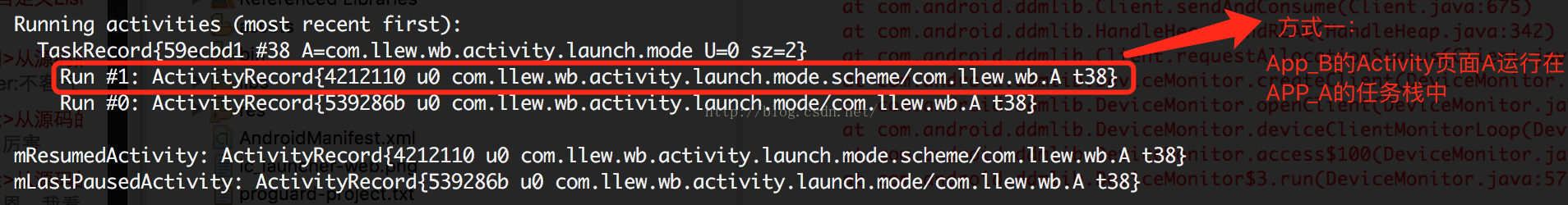

通過對比這兩種方式的Intent對象可以發現方式二中的intent對象包含了flg屬性，而該flg屬性的值恰好是Intent.FLAG_ACTIVITY_NEW_TASK的值，這時候豁然開朗了，原來方式二中的Intent添加了FLAG_ACTIVITY_NEW_TASK標記，也就是說采用方式一開打APP_B時的頁面是運行在APP_A的任務棧中，而通過方式二打開APP_B的頁面運行在了新的任務棧中。為了證明通過方式一打開的APP_B的頁面是運行在APP_A的任務棧中，我們可以使用adb shell dumpsys activity activities 命令來查看Activity任務棧的情況，截圖如下：

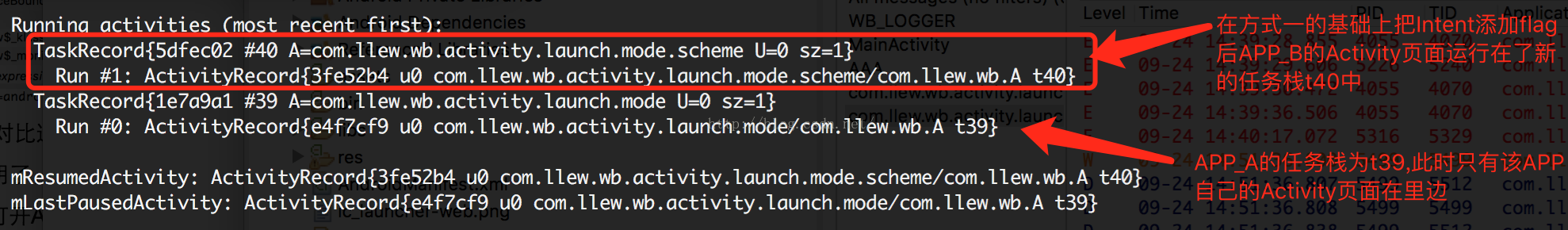

然後我們在方式一中的Intent也添加FLAG_ACTIVITY_NEW_TASK標記在運行一下，使用adb shell dumpsys activity activities 命令查看一下，截圖如下：

出現以上問題的原因就是APP_B運行在了APP_A的任務棧中，解決方法也就是在啟動APP_B的時候讓APP_B運行在新的任務棧中，接下來順帶進入源碼看一看通過PackageManager獲取到的Intent對象在哪賦值的flag標記吧，在Activity中調用getPackageManager()輾轉調用的是其間接父類ContextWrapper的getPackageManager()的方法，源碼如下所示：

@Override
public PackageManager getPackageManager() {
	// mBase為Context類型，其實現類為ContextImpl
    return mBase.getPackageManager();
}

ContextWrapper的getPackageManager()方法中調用的是Context的getPackageManager()同名方法，而mBase的實現類為ContextImpl，所以我們直接查看ContextImpl的getPackageManager()方法，源碼如下：

@Override
public PackageManager getPackageManager() {
	// 如果mPackageManager非空就直接返回
    if (mPackageManager != null) {
        return mPackageManager;
    }

    // 通過ActivityThread獲取IPackageManager對象pm
    IPackageManager pm = ActivityThread.getPackageManager();
    if (pm != null) {
    	// 新建ApplicationPackageManager對象並返回
        // Doesn't matter if we make more than one instance.
        return (mPackageManager = new ApplicationPackageManager(this, pm));
    }

    return null;
}

通過源碼我們知道getPackageManger()方法獲取的是ApplicationPackageManager對象，獲取Intent對象就是調用該對象的getLaunchIntentForPackage()方法，源碼如下：

@Override
public Intent getLaunchIntentForPackage(String packageName) {
    // First see if the package has an INFO activity; the existence of
    // such an activity is implied to be the desired front-door for the
    // overall package (such as if it has multiple launcher entries).
    Intent intentToResolve = new Intent(Intent.ACTION_MAIN);
    intentToResolve.addCategory(Intent.CATEGORY_INFO);
    intentToResolve.setPackage(packageName);
    List ris = queryIntentActivities(intentToResolve, 0);

    // Otherwise, try to find a main launcher activity.
    if (ris == null || ris.size() <= 0) {
        // reuse the intent instance
        intentToResolve.removeCategory(Intent.CATEGORY_INFO);
        intentToResolve.addCategory(Intent.CATEGORY_LAUNCHER);
        intentToResolve.setPackage(packageName);
        ris = queryIntentActivities(intentToResolve, 0);
    }
    if (ris == null || ris.size() <= 0) {
        return null;
    }
    // 運行到這裡是查找到了符合條件的Intent了，新建Intent
    Intent intent = new Intent(intentToResolve);
    // 在這裡給Intent添加了我們期待的FLAG_ACTIVITY_NEW_TASK標簽
    intent.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
    intent.setClassName(ris.get(0).activityInfo.packageName, ris.get(0).activityInfo.name);
    // 返回新建的Intent對象
    return intent;
}

通過源碼我們看到在ApplicationPackageManager的getLaunchIntentForPackage()方法中給符合條件的Intent添加了FLAG_ACTIVITY_NEW_TASK標簽，而該標簽的作用就是為目標Activity開啟新的任務棧並把目標Activity放到棧底。

開始講解Activity的launchMode之前我們先提一下任務和返回棧的概念，以下部分內容參考自官方文檔。

任務和返回棧
應用通常包含多個Activity。每個 Activity 均應圍繞用戶可以執行的特定操作設計，並且能夠啟動其他 Activity。 例如，電子郵件應用可能有一個 Activity 顯示新郵件的列表。用戶選擇某郵件時，會打開一個新 Activity 以查看該郵件。
一個 Activity 甚至可以啟動設備上其他應用中存在的 Activity。例如，如果應用想要發送電子郵件，則可將 Intent 定義為執行“發送”操作並加入一些數據，如電子郵件地址和電子郵件。 然後，系統將打開其他應用中聲明自己處理此類 Intent 的 Activity。在這種情況下， Intent 是要發送電子郵件，因此將啟動電子郵件應用的“撰寫”Activity（如果多個 Activity 支持相同 Intent，則系統會讓用戶選擇要使用的 Activity）。發送電子郵件時，Activity 將恢復，看起來好像電子郵件 Activity 是您的應用的一部分。 即使這兩個 Activity 可能來自不同的應用，但是 Android 仍會將 Activity 保留在相同的任務中，以維護這種無縫的用戶體驗。
任務是指在執行特定作業時與用戶交互的一系列 Activity。 這些 Activity 按照各自的打開順序排列在堆棧（即“返回棧”）中。
設備主屏幕是大多數任務的起點。當用戶觸摸應用啟動器中的圖標（或主屏幕上的快捷鍵）時，該應用的任務將出現在前台。 如果應用不存在任務（應用最近未曾使用），則會創建一個新任務，並且該應用的“主”Activity 將作為堆棧中的根 Activity 打開。

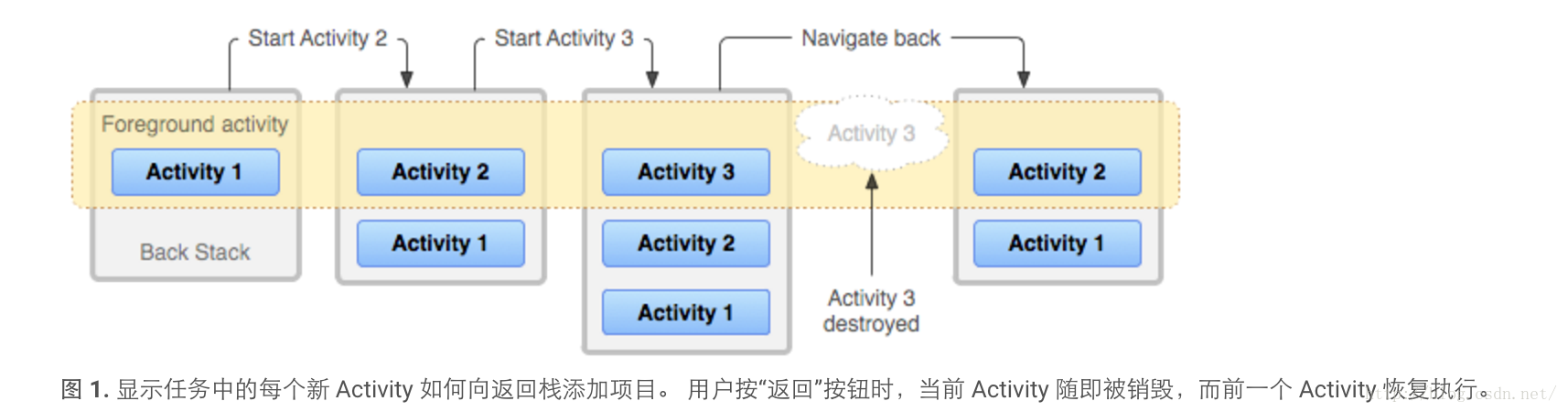

當前 Activity 啟動另一個 Activity 時，該新 Activity 會被推送到堆棧頂部，成為焦點所在。 前一個 Activity 仍保留在堆棧中，但是處於停止狀態。Activity 停止時，系統會保持其用戶界面的當前狀態。 用戶按“返回”按鈕時，當前 Activity 會從堆棧頂部彈出（Activity 被銷毀），而前一個 Activity 恢復執行（恢復其 UI 的前一狀態）。 堆棧中的 Activity 永遠不會重新排列，僅推入和彈出堆棧：由當前 Activity 啟動時推入堆棧；用戶使用“返回”按鈕退出時彈出堆棧。 因此，返回棧以“後進先出”對象結構運行。 圖 1 通過時間線顯示 Activity 之間的進度以及每個時間點的當前返回棧，直觀呈現了這種行為。
如果用戶繼續按“返回”，堆棧中的相應 Activity 就會彈出，以顯示前一個 Activity，直到用戶返回主屏幕為止（或者，返回任務開始時正在運行的任意 Activity）。 當所有 Activity 均從堆棧中刪除後，任務即不復存在。
由於返回棧中的 Activity 永遠不會重新排列，因此如果應用允許用戶從多個 Activity 中啟動特定 Activity，則會創建該 Activity 的新實例並推入堆棧中（而不是將 Activity 的任一先前實例置於頂部）。 因此，應用中的一個 Activity 可能會多次實例化（即使 Activity 來自不同的任務）。
【注意：】後台可以同時運行多個任務。但是，如果用戶同時運行多個後台任務，則系統可能會開始銷毀後台 Activity，以回收內存資源，從而導致 Activity 狀態丟失。

好了，用了不小篇幅介紹了任務和返回棧的概念，若要改變返回棧的默認行為，可通過Activity的launchMode以及Intent的Flag標簽，我們今天主要講解的是通過launchMode來改變任務棧的默認行為，Android系統為launchMode提供了四種機制，分別是standard，singleTop，singleTask，singleInstance，為了方便查看任務棧的相關信息，這裡給大家說一個命令：adb shell dumpsys activity，如果有對該命令不熟悉的，請自行查閱並掌握。下面我們來逐一講解launchMode的各個屬性值。

standard
該屬性是Activity默認情況下的啟動模式，也就是說我們如果沒有在manifest.xml中聲明Activity的launchMode屬性，系統會默認為Activity配置成standard，每次啟動該Activity時系統都會在當前的任務棧中新建一個該Activity的實例並加入任務棧中。

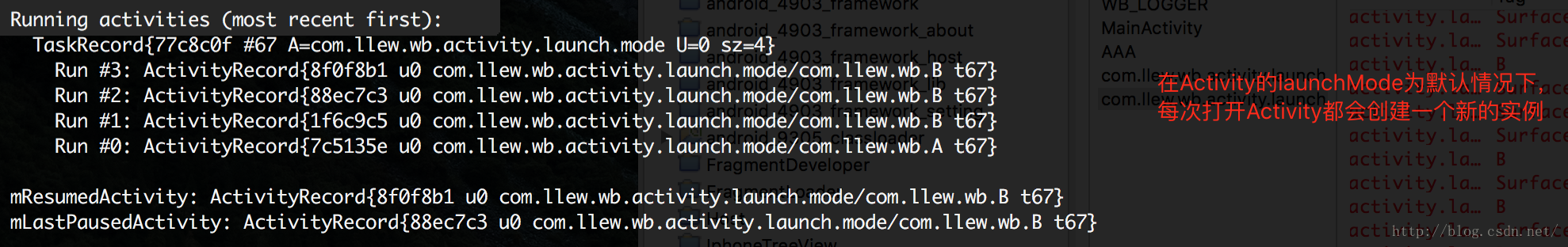

【例如：A和B都是standard】打開順序為：A→B→B→B，則任務棧中的順序如下所示：
singleTop
1、如果Activity的launchMode屬性定義成了singleTop，若在當前任務棧中已經存在該Activity的實例並且在棧頂位置，那再次打開該Activity都不會新建該Activity的實例，此時會回調該Activity的onNewIntent()方法。【注意：】如果Activity的launchMode屬性為singleTop，則taskAffinity屬性無效。

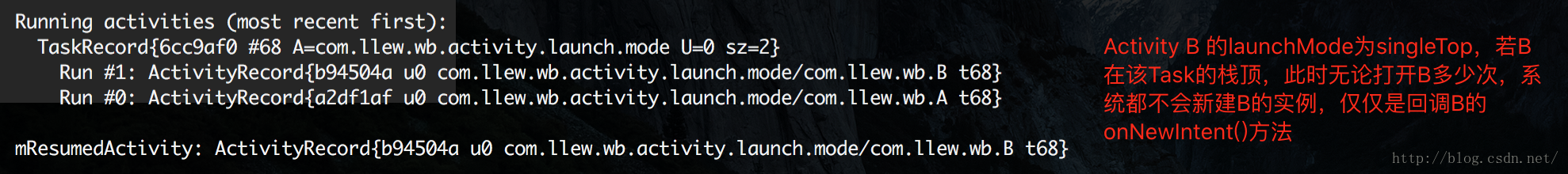

【例如：B為singleTop，其它為默認】打開順序為：A→B→B→B，則任務棧中的順序如下所示：

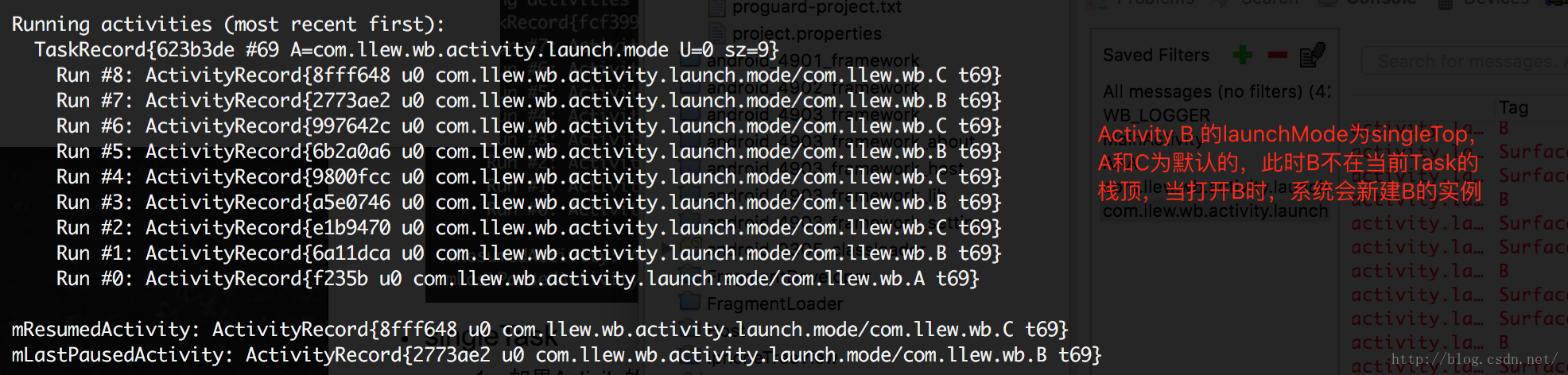

2、如果Activity的launchMode屬性定義成了singleTop，若在當前任務棧中已經存在該Activity的實例且不在棧頂，那此時會繼續新建該Activity的實例
【例如：B為singleTop，其它為默認】打開順序為：A→B→C→B→C→B→C→B

singleTask
1、如果Activity的launchMode屬性定義成了singleTask，如果此時沒有聲明taskAffinity屬性(當不聲明taskAffinity屬性，那麼Activity就會以包名作為其默認值)

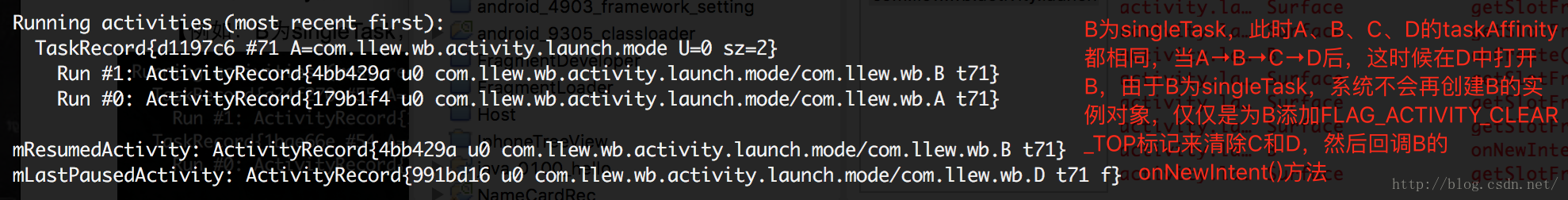

【例如：B為singleTask，其它為默認】打開順序為：A→B→C→D→B

2、如果Activity的launchMode屬性定義成了singleTask，如果此時聲明了taskAffinity屬性且該屬性不同於包名，則

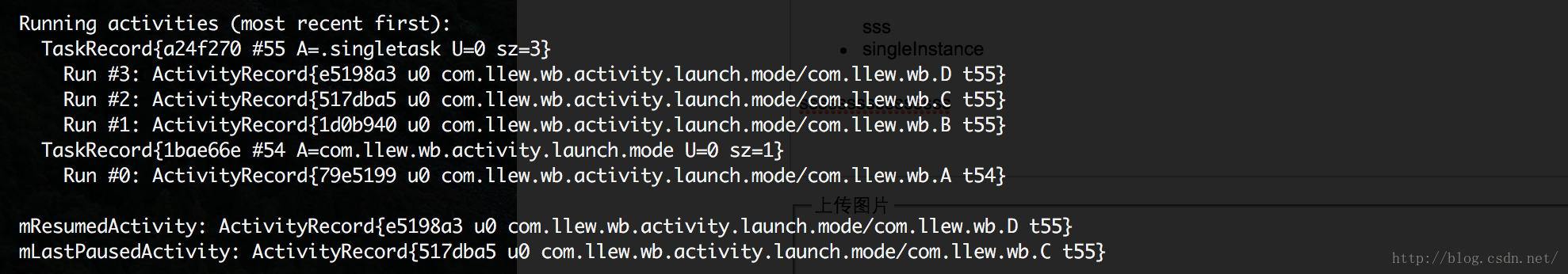

【例如：B為singleTask，其它為默認】打開順序為：A→B

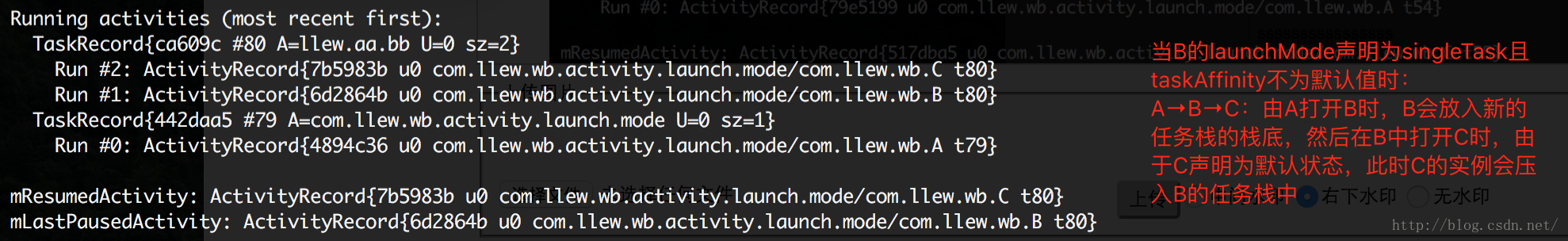

【例如：B為singleTask，其它為默認】打開順序為：A→B→C

【例如：B為singleTask，其它為默認】打開順序為：A→B→C→D

【例如：B為singleTask，其它為默認】打開順序為：A→B→C→D→B

根據運行結果我們發現，當Activity的launchMode設置成singleTask，singTask保證了當前任務棧中只有一個該Activity的實例，若該Activity不在棧頂，則會清除該Activity之上的所有的Activity並回調該Activity的onNewIntent()方法，singleTask的使用小結如下所示：

if( 發現一個 Task 的 affinity == Activity 的 affinity ){
    if(此 Activity 的實例已經在這個 Task 中){
        這個 Activity 啟動並且清除頂部的 Acitivity ，通過標識 CLEAR_TOP
    } else {
        在這個 Task 中新建這個 Activity 實例
    }
} else { // Task 的 affinity 屬性值與 Activity 不一樣
    新建一個 affinity 屬性值與之相等的 Task
    新建一個 Activity 的實例並且將其放入這個 Task 之中
}

singleInstance
1、singleInstance稍微比singleTask好理解，singleInstance的Activity只能在一個新的Task中並且這個Task中有且只能有這一個Activity，舉個栗子
【例如：B為singleInstance，其它為默認】打開順序為：A→B
【例如：B為singleInstance，其它為默認】打開順序為：A→B→C→D→C

根據以上結果我們已經大致掌握了launchMode的各種特性了，為了深刻理解需要小伙伴們自己動手實驗嘗試各種情況下的Activity的打開方式。本篇文章到此就結束了，感謝觀看(*^__^*) ……
