Android 7.0 Vold工作流程

一、Vold工作機制

Vold是Volume Daemon的縮寫，它是Android平台中外部存儲系統的管控中心，是管理和控制Android平台外部存儲設備的後台進程。其功能主要包括：SD卡的插拔事件檢測、SD卡掛載、卸載、格式化等。

如上圖所示，Vold中的NetlinkManager模塊接收來自Linux Kernel的uevent消息。
NetlinkManager將這些消息轉發給VolumeManager模塊。VolumeManager會對應做一些操作，然後把相關信息通過CommandListener發送給MountService。
MountService根據收到的消息後，根據情況會利用CommandListener發送相關的處理命令給VolumeManager做進一步處理。
CommandListener模塊內部封裝了一個Socket用於跨進程通信。它一方面接收來自MountService的控制命令，另一方面VolumeManager通過它將消息發送給MountService。

Tips:
Netlink是Linux系統中用戶空間進程和Kernel進行通信的一種機制，是基於Socket的異步通信機制。
通過這種機制，位於用戶空間的進程可以接收來自Kernel的一些信息，同時用戶空間進程也可以利用Netlink向Kernel發送一些控制命令。

二、Vold進程啟動過程
Vold進程啟動文件定義於system/vold/vold.rc文件中：

service vold /system/bin/vold \
        --blkid_context=u:r:blkid:s0 --blkid_untrusted_context=u:r:blkid_untrusted:s0 \
        --fsck_context=u:r:fsck:s0 --fsck_untrusted_context=u:r:fsck_untrusted:s0
    class core
    socket vold stream 0660 root mount
    socket cryptd stream 0660 root mount
    ioprio be 2
    writepid /dev/cpuset/foreground/tasks

被init進程啟動後，將調用system/vold/main.cpp中的main函數：

int main(int argc, char** argv) {
    .............
    VolumeManager *vm;
    CommandListener *cl;
    .............
    NetlinkManager *nm;

    //解析vold.rc中定義的blkid和fsck相關的參數
    parse_args(argc, argv);
    ..............
    // Quickly throw a CLOEXEC on the socket we just inherited from init
    //這裡的含義不是很明白
    //對於fcntl(fd, F_SETFD, FD_CLOEXEC)函數
    //FD_CLOEXEC表示當程序執行exec函數時， fd將被系統自動關閉， 不傳遞給exec創建的新進程，以免fd在子進程中仍然有效
    //但在init進程中，是先fork出子進程，然後在進程中創建出socket，才執行exec函數，有必要使用fcntl函數麼？
    fcntl(android_get_control_socket("vold"), F_SETFD, FD_CLOEXEC);
    fcntl(android_get_control_socket("cryptd"), F_SETFD, FD_CLOEXEC);

    //創建文件夾/dev/block/vold
    mkdir("/dev/block/vold", 0755);
    .........
    //創建VolumeManager
    if (!(vm = VolumeManager::Instance())) {
        LOG(ERROR) << "Unable to create VolumeManager";
        exit(1);
    }

    //創建NetlinkManager
    if (!(nm = NetlinkManager::Instance())) {
        LOG(ERROR) << "Unable to create NetlinkManager";
        exit(1);
    }
    ...................
    //創建CommandListener
    cl = new CommandListener();
    ............
    vm->setBroadcaster((SocketListener *) cl);
    nm->setBroadcaster((SocketListener *) cl);

    //啟動VolumeManager
    if (vm->start()) {
        PLOG(ERROR) << "Unable to start VolumeManager";
        exit(1);
    }

    //根據配置文件初始化VolumeManager
    if (process_config(vm)) {
        PLOG(ERROR) << "Error reading configuration... continuing anyways";
    }

    //啟動NetlinkManager
    if (nm->start()) {
        PLOG(ERROR) << "Unable to start NetlinkManager";
        exit(1);
    }

    //與ueventd進程進行冷啟動類似，此處通過往/sys/block目錄下對應的uevent文件寫"add\n"來觸發內核發送uevent消息
    coldboot("/sys/block");

    //啟動CommandListener
    if (cl->startListener()) {
        PLOG(ERROR) << "Unable to start CommandListener";
        exit(1);
    }
    .......
    // Eventually we'll become the monitoring thread
    while(1) {
        sleep(1000);
    }

    LOG(ERROR) << "Vold exiting";
    exit(0);
}

從上面的代碼不難看出，Vold進程的main函數中，創建並啟動其子模塊VolumeManager、NetlinkManager和CommandListener後，就不再執行實際的工作了。
以後Vold進程具體的工作就會交付給子模塊進行處理。

三、Vold進程中各模塊分析
為了進一步了解整個Vold進程的主要工作流程，接下來我們分析一下其主要模塊的工作流程。

1、NetlinkManager模塊

1.1 NetlinkManager的創建和啟動
在Vold的main函數中，調用NetlinkManager::Instance創建出NetlinkManager：

NetlinkManager *NetlinkManager::Instance() {
    if (!sInstance)
        sInstance = new NetlinkManager();
    return sInstance;
}

//mBroadcaster的類型為SocketListener
NetlinkManager::NetlinkManager() {
    mBroadcaster = NULL;
}

從上面的代碼可以看到，NetlinkManager的創建比較簡單。

在創建出NetlinkManager後，Vold調用了NetlinkManager的setBroadcaster函數：

void setBroadcaster(SocketListener *sl) { mBroadcaster = sl; }

依然言簡意赅。
這裡唯一需要說明的是，Android這裡的設計看起來比較很奇怪，雖然NetlinkManager設置了CommandListener對象，但它並沒有通過CommandListener發送消息和接收命令。

配置好NetlinkManager後，Vold就調用了NetlinkManger的start函數：

int NetlinkManager::start() {
    //以下定義並初始化socket的地址結構
    struct sockaddr_nl nladdr;
    int sz = 64 * 1024;
    int on = 1;

    memset(&nladdr, 0, sizeof(nladdr));
    nladdr.nl_family = AF_NETLINK;
    nladdr.nl_pid = getpid();
    nladdr.nl_groups = 0xffffffff;

    //創建PF_NETLINK地址簇的socket，NETLINK_KOBJECT_UEVENT表示該socket將接收內核的Uevent事件
    if ((mSock = socket(PF_NETLINK, SOCK_DGRAM | SOCK_CLOEXEC,
            NETLINK_KOBJECT_UEVENT)) < 0) {
        SLOGE("Unable to create uevent socket: %s", strerror(errno));
        return -1;
    }

    //setsockopt設置socket的選項，此處設置socket的接收緩沖區大小為64 * 1024
    if (setsockopt(mSock, SOL_SOCKET, SO_RCVBUFFORCE, &sz, sizeof(sz)) < 0) {
        SLOGE("Unable to set uevent socket SO_RCVBUFFORCE option: %s", strerror(errno));
        goto out;
    }

    //此處設置允許接收憑證相關的信息
    if (setsockopt(mSock, SOL_SOCKET, SO_PASSCRED, &on, sizeof(on)) < 0) {
        SLOGE("Unable to set uevent socket SO_PASSCRED option: %s", strerror(errno));
        goto out;
    }

    //將創建出的socket綁定到之前的地址上，此時socket可以收到Kernel的數據了
    if (bind(mSock, (struct sockaddr *) &nladdr, sizeof(nladdr)) < 0) {
        SLOGE("Unable to bind uevent socket: %s", strerror(errno));
        goto out;
    }

    //創建並啟動一個NetlinkHandler
    mHandler = new NetlinkHandler(mSock);
    if (mHandler->start()) {
        SLOGE("Unable to start NetlinkHandler: %s", strerror(errno));
        goto out;
    }

    return 0;

out:
    close(mSock);
    return -1;
}

通過上面的代碼不難看出，其實NetlinkManager啟動後就是創建一個可以接收Kernel消息的socket，並以此socket構建並啟動NetlinkHandler。
可以預見NetlinkHandler將用來處理socket收到的信息。

1.2 NetlinkHandler

NetlinkHandler::NetlinkHandler(int listenerSocket) :
                NetlinkListener(listenerSocket) {
}

NetlinkHandler初始化時，將與Kernel通信的socket描述符傳入到父類NetlinkListener中。

NetlinkListener::NetlinkListener(int socket) :
                          SocketListener(socket, false) {
    mFormat = NETLINK_FORMAT_ASCII;
}

NetlinkListener又進一步調用其父類SocketListener:

SocketListener::SocketListener(int socketFd, bool listen) {
    init(NULL, socketFd, listen, false);
}

//socektName為null， listen和useCmdNum的值均為false
void SocketListener::init(const char *socketName, int socketFd, bool listen, bool useCmdNum) {
    mListen = listen;
    mSocketName = socketName;
    mSock = socketFd;
    mUseCmdNum = useCmdNum;
    //初始化一個mutex
    pthread_mutex_init(&mClientsLock, NULL);

    //SocketClientCollection用於存儲與Socket服務端通信的客戶端
    mClients = new SocketClientCollection();
}

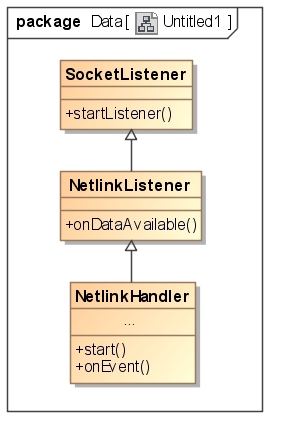

從上面的代碼可以看出，NetlinkHandler對應的繼承體系如下圖所示：

創建完NetlinkHandler後，NetlinkManager調用了NetlinkHandler的start方法：

int NetlinkHandler::start() {
    //根據繼承體系，實際上調用了SocketListener的startListenr函數
    return this->startListener();
}

int SocketListener::startListener() {
    return startListener(4);
}

int SocketListener::startListener(int backlog) {
    //前面代碼已經提及，構造NetlinkHandler時，mSocketName為null，略去部分代碼
    ................
    //mListen的參數也為false，表明mSocket並不是一個服務器端
    if (mListen && listen(mSock, backlog) < 0) {
        ..............
    } else if (!mListen)
        //利用mSocket構造SocketClient加入到mClients中
        //這個SocketClient並不是真實客戶端的代表，此處只是為了代碼和操作的統一
        mClients->push_back(new SocketClient(mSock, false, mUseCmdNum));

    //pipe系統調用將創建一個匿名管道，mCtrlPipe是一個int類型的二元數組
    //其中mCtrlPipe[0]用於從管道讀數據，mCtrlPipe[1]用於往管道寫數據
    if (pipe(mCtrlPipe)) {
        SLOGE("pipe failed (%s)", strerror(errno));
        return -1;
    }

    //創建一個工作線程，線程的執行函數為threadStart
    if (pthread_create(&mThread, NULL, SocketListener::threadStart, this)) {
        SLOGE("pthread_create (%s)", strerror(errno));
        return -1;
    }

    return 0;
}

至此，我們知道了NetlinkHandler啟動後，創建了一個工作線程，用於接收和處理數據。現在進一步看看threadStart函數：

void *SocketListener::threadStart(void *obj) {
    SocketListener *me = reinterpret_cast(obj);

    //調用SocketListener的runListener函數
    me->runListener();
    pthread_exit(NULL);
    return NULL;
}

void SocketListener::runListener() {
    SocketClientCollection pendingList;

    //無線循環，接收socket收到的數據
    while(1) {
        SocketClientCollection::iterator it;
        fd_set read_fds;
        int rc = 0;
        int max = -1;

        //將指定的文件描述符集清空，系統分配時默認是不清空的
        FD_ZERO(&read_fds);
        ..........
        //在文件描述符集中增加一個新的描述符
        FD_SET(mCtrlPipe[0], &read_fds);

        //max將與select函數
        if (mCtrlPipe[0] > max)
            max = mCtrlPipe[0];

        pthread_mutex_lock(&mClientsLock);
        for (it = mClients->begin(); it != mClients->end(); ++it) {
            // NB: calling out to an other object with mClientsLock held (safe)
            int fd = (*it)->getSocket();
            FD_SET(fd, &read_fds);
            if (fd > max) {
                max = fd;
            }
        }
        pthread_mutex_unlock(&mClientsLock);
        ...............
        //監聽是否有數據到來
        if ((rc = select(max + 1, &read_fds, NULL, NULL, NULL)) < 0) {
            ............
        } else if (!rc)
            continue;

        //FD_ISSET用於測試指定的文件描述符是否在該集合中，前面已經加入了
        if (FD_ISSET(mCtrlPipe[0], &read_fds)) {
            char c = CtrlPipe_Shutdown;
            TEMP_FAILURE_RETRY(read(mCtrlPipe[0], &c, 1));
            //如果從管道中讀出CtrlPipe_Shutdown，則退出工作線程
            if (c == CtrlPipe_Shutdown) {
                break;
            }
            continue;
        }

        //如果mSock是服務器端，進入這個分支，NetlinkHandler中的mSock並不是服務器端，此處僅作了解
        if (mListen && FD_ISSET(mSock, &read_fds)) {
            sockaddr_storage ss;
            sockaddr* addrp = reinterpret_cast(&ss);
            socklen_t alen;
            int c;

            do {
                alen = sizeof(ss);
                //服務器端接收客戶端請求
                c = accept(mSock, addrp, &alen);
                SLOGV("%s got %d from accept", mSocketName, c);
            } while (c < 0 && errno == EINTR);
            if (c < 0) {
                SLOGE("accept failed (%s)", strerror(errno));
                sleep(1);
                continue;
            }
            fcntl(c, F_SETFD, FD_CLOEXEC);
            pthread_mutex_lock(&mClientsLock);
            //將新的客戶端請求加入到mClients中
            mClients->push_back(new SocketClient(c, true, mUseCmdNum));
            pthread_mutex_unlock(&mClientsLock);
        }

        /* Add all active clients to the pending list first */
        //這裡引入了pendingList，主要是針對服務端提出的
        //當mSocket是服務端的時候，上面的代碼將會增加新的mClient，但在下一次循環之前，這些mClient還未被加入到read_fds中
        pendingList.clear();
        pthread_mutex_lock(&mClientsLock);

        //由於NetlinkHandler中的mSocket不是服務端，因此mClients中實際上只有mSocket自己（前面startListener中加入的）
        for (it = mClients->begin(); it != mClients->end(); ++it) {
            SocketClient* c = *it;
            // NB: calling out to an other object with mClientsLock held (safe)
            int fd = c->getSocket();
            if (FD_ISSET(fd, &read_fds)) {
                //待處理的SocketClient加入到pendingList中
                pendingList.push_back(c);
                c->incRef();
            }
        }
        pthread_mutex_unlock(&mClientsLock);

        while (!pendingList.empty()) {
            it = pendingList.begin();
            SocketClient* c = *it;
            pendingList.erase(it);
            //調用子類的onDataAvailable函數處理收到的數據
            if (!onDataAvailable(c)) {
                //返回false時，需要關閉該SocketClient
                //關閉SocketClient將直接操作mClients對象
                release(c, false);
            }
            c->decRef();
        }
    }
}

上面的代碼看起來比較復雜，主要是因為考慮到了Socket作為服務端的情況。
在NetlinkHandler中Socket僅作為客戶端接收數據，因此在上面的代碼中，其實就是利用子類的onDataAvailable函數處理收到的數據而已。

bool NetlinkListener::onDataAvailable(SocketClient *cli)
{
    int socket = cli->getSocket();
    ssize_t count;
    uid_t uid = -1;
    .................
    //這裡用uevent_kernel_recv函數，從socket中取出Uevent數據
    count = TEMP_FAILURE_RETRY(uevent_kernel_recv(socket,
            mBuffer, sizeof(mBuffer), require_group, &uid));
    if (count < 0) {
        ........
        return false;
    }

    NetlinkEvent *evt = new NetlinkEvent();
    //mFormat初始化時指定為NETLINK_FORMAT_ASCII
    //此處將Uevent數據解碼成NetlinkEvent，然後調用子類的onEvent進行處理
    if (evt->decode(mBuffer, count, mFormat)) {
        onEvent(evt);
    } else if (mFormat != NETLINK_FORMAT_BINARY) {
        ..........
    }

    delete evt;
    return true;
}

上面的代碼比較簡單，其實就是從socket中的字節流中取出Uevent事件，然後將這些事件解碼成NetlinkEvent，然後利用子類的onEvent做進一步處理。

void NetlinkHandler::onEvent(NetlinkEvent *evt) {
    VolumeManager *vm = VolumeManager::Instance();
    const char *subsys = evt->getSubsystem();

    if (!subsys) {
        SLOGW("No subsystem found in netlink event");
        return;
    }

    if (!strcmp(subsys, "block")) {
        //將NetlinkEvent遞交給VolumeManager處理
        vm->handleBlockEvent(evt);
    }
}

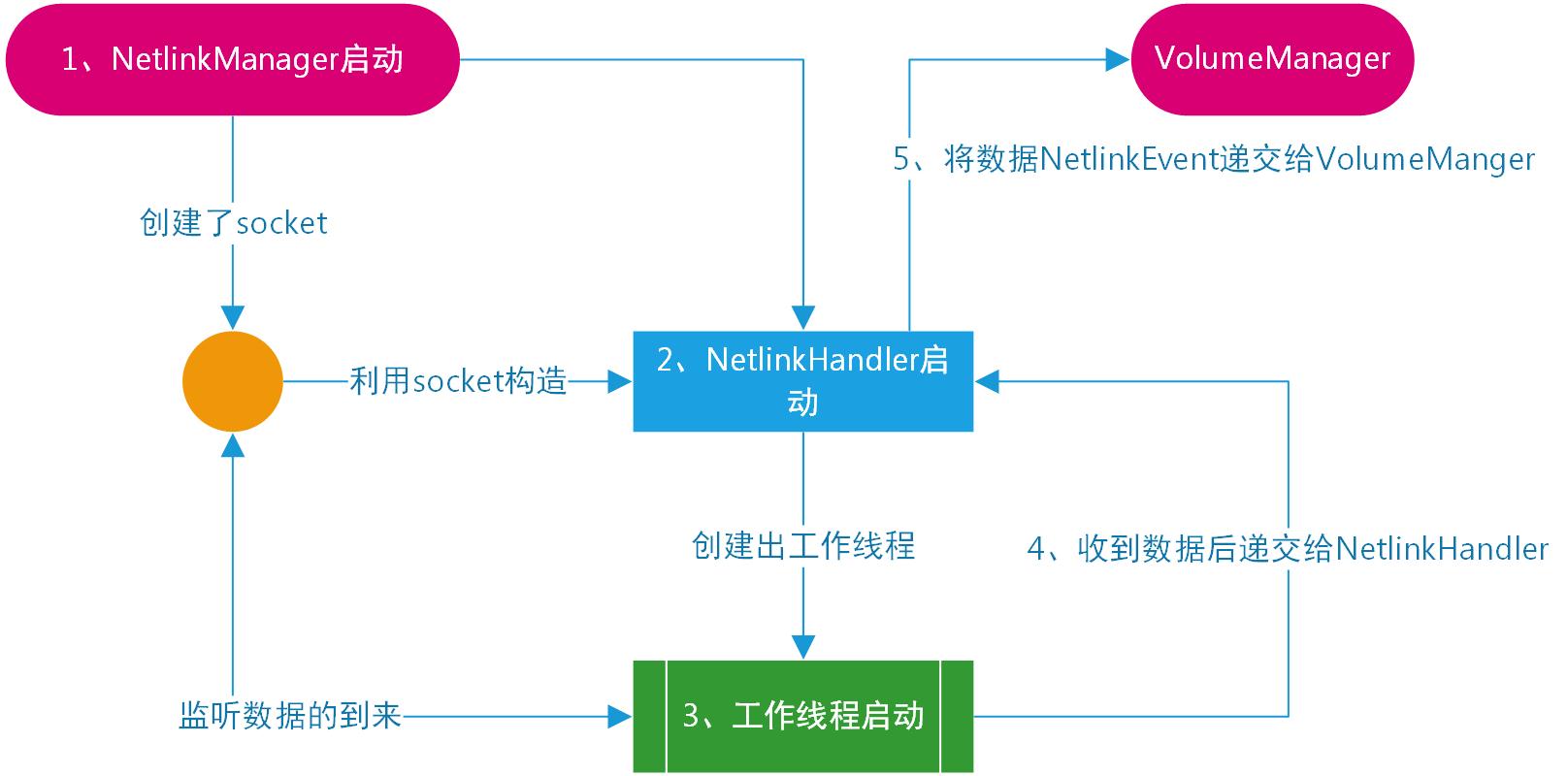

最後總結一下NetlinkManager模塊的工作，如上圖所示：
1、NetlinkManager啟動後，將創建出與Kernel通信的socket，並用此socket創建出NetlinkHandler。
2、NetlinkHandler啟動後，將創建出工作線程（其父類函數完成）。
3、工作線程啟動後，將負責監聽socket是否有數據到來。
4、當工作線程監聽到數據到來後，負責將數據遞交給NetlinkHandler。
5、NetlinkHandler負責從socket中的數據中解析出Uevent，並進一步解碼成NetlinkEvent，以遞交給VolumeManager。

2、VolumeManager模塊

2.1 VolumeManager的創建和啟動
在Vold的main函數中，調用VolumeManager的instance函數創建VolumeManager：

VolumeManager *VolumeManager::Instance() {
    if (!sInstance)
        sInstance = new VolumeManager();
    return sInstance;
}

VolumeManager::VolumeManager() {
    mDebug = false;
    mActiveContainers = new AsecIdCollection();
    mBroadcaster = NULL;
    mUmsSharingCount = 0;
    mSavedDirtyRatio = -1;
    // set dirty ratio to 0 when UMS is active
    mUmsDirtyRatio = 0;
}

容易看出VolumeManager也是單例模式創建的。
接著，Vold進程利用VolumeManager的setBroadcaster函數，將Commandlistener對象賦予VolumeManager。

void setBroadcaster(SocketListener *sl) { mBroadcaster = sl; }

完成VolumeManager的創建後，Vold進程調用start函數，啟動VolumeManager：

int VolumeManager::start() {
    // Always start from a clean state by unmounting everything in
    // directories that we own, in case we crashed.
    unmountAll();

    // Assume that we always have an emulated volume on internal
    // storage; the framework will decide if it should be mounted.
    CHECK(mInternalEmulated == nullptr);
    mInternalEmulated = std::shared_ptr(
            new android::vold::EmulatedVolume("/data/media"));
    mInternalEmulated->create();

    return 0;
}

從上面的代碼可以看出，VolumeManager啟動後就干了兩件事：
1、清楚所有已掛載的設備。正如注釋所說的，通過這種方式可以讓VolumeManager每次都從一個確定的“干淨”的狀態啟動，避免之前出現Vold進程出現過crash。
看看unmountAll函數：

int VolumeManager::unmountAll() {
    std::lock_guard lock(mLock);

    // First, try gracefully unmounting all known devices
    if (mInternalEmulated != nullptr) {
        mInternalEmulated->unmount();
    }
    for (auto disk : mDisks) {
        disk->unmountAll();
    }

    // Worst case we might have some stale mounts lurking around, so
    // force unmount those just to be safe.
    FILE* fp = setmntent("/proc/mounts", "r");
    if (fp == NULL) {
        SLOGE("Error opening /proc/mounts: %s", strerror(errno));
        return -errno;
    }

    // Some volumes can be stacked on each other, so force unmount in
    // reverse order to give us the best chance of success.
    std::list toUnmount;
    mntent* mentry;
    while ((mentry = getmntent(fp)) != NULL) {
        if (strncmp(mentry->mnt_dir, "/mnt/", 5) == 0
                || strncmp(mentry->mnt_dir, "/storage/", 9) == 0) {
            toUnmount.push_front(std::string(mentry->mnt_dir));
        }
    }
    endmntent(fp);

    for (auto path : toUnmount) {
        SLOGW("Tearing down stale mount %s", path.c_str());
        android::vold::ForceUnmount(path);
    }

    return 0;
}

unmountAll的內容比較簡單，同時注釋清晰，此處不再贅述。

2、創建一個內部的掛載設備。
mInternalEmulated是一個VolumeBase類型的對象，我們看看其create函數：

status_t VolumeBase::create() {
    CHECK(!mCreated);

    mCreated = true;
    //doCreate進行實際的創建
    status_t res = doCreate();
    //通過CommandListener通知框架中的MountService
    notifyEvent(ResponseCode::VolumeCreated,
            StringPrintf("%d \"%s\" \"%s\"", mType, mDiskId.c_str(), mPartGuid.c_str()));
    setState(State::kUnmounted);
    return res;
}

2.2 配置VolumeManager
當Vold創建並啟動完VolumeManager後，就調用process_config函數對VolumeManager進行配置：

static int process_config(VolumeManager *vm) {
    //讀取默認的fstab文件
    std::string path(android::vold::DefaultFstabPath());
    fstab = fs_mgr_read_fstab(path.c_str());
    ...........
    /* Loop through entries looking for ones that vold manages */
    ........
    for (int i = 0; i < fstab->num_entries; i++) {
        //是否能被被vold管理
        if (fs_mgr_is_voldmanaged(&fstab->recs[i])) {
            //根據fstab文件中設備的信息構造sysPattern、nickname和flags
            ...........
            //
            vm->addDiskSource(std::shared_ptr(
                    new VolumeManager::DiskSource(sysPattern, nickname, flags)));
        }
    }
    ................
}

結合代碼，我們知道process_config其實就是解析fstab文件，然後設置一些存儲設備的掛載點。

2.3 NetlinkManager與VolumeManager之間的交互
在前面介紹NetlinkManager時，我們知道當NetlinkManager收到Kernel的事件後，將利用NetlinkHandler通知VolumeManager：

void NetlinkHandler::onEvent(NetlinkEvent *evt) {
    VolumeManager *vm = VolumeManager::Instance();
    const char *subsys = evt->getSubsystem();

    if (!subsys) {
        SLOGW("No subsystem found in netlink event");
        return;
    }

    if (!strcmp(subsys, "block")) {
        vm->handleBlockEvent(evt);
    }
}

我們看看VolumeManager的handleBlockeEvent：

void VolumeManager::handleBlockEvent(NetlinkEvent *evt) {
    ..............
    //取出主設備號和次設備號
    int major = atoi(evt->findParam("MAJOR"));
    int minor = atoi(evt->findParam("MINOR"));
    dev_t device = makedev(major, minor);

    switch (evt->getAction()) {
    case NetlinkEvent::Action::kAdd: {
        //創建新的disk
        .........
        auto disk = new android::vold::Disk(eventPath, device,
                source->getNickname(), flags);
        disk->create();
        mDisks.push_back(std::shared_ptr(disk));
        break;
    }
    case NetlinkEvent::Action::kChange: {
        ..........
        //改變對應的disk信息
        for (auto disk : mDisks) {
            if (disk->getDevice() == device) {
                disk->readMetadata();
                disk->readPartitions();
            }
        }
        break;
    }
    case NetlinkEvent::Action::kRemove: {
        //移除對應的disk
        auto i = mDisks.begin();
        while (i != mDisks.end()) {
            if ((*i)->getDevice() == device) {
                (*i)->destroy();
                i = mDisks.erase(i);
            } else {
                ++i;
            }
        }
        break;
    }
    default: {
        LOG(WARNING) << "Unexpected block event action " << (int) evt->getAction();
        break;
    }
    }
}

至此VolumeManager的主要工作介紹完畢，從上面的代碼可以看出VolumeManager使用Disk對象來抽象實際的存儲設備。

我們現在可以結合上圖總結一下VolumeManager的工作流程：
1、存儲設備發生變化（如熱插拔等），將導致Linux Kernel發出Uevent消息給NetlinkManager。
2、NetlinkManager將事件通知給VolumeManager。
3、VolumeManager根據事件的內容，判斷是設備的變化情況，然後操作對應的Disk對象。例如新增存儲設備，就利用事件中的內容創建出新的Disk（創建Disk時，就會進一步讀取分區信息，創建出Volume對象，此處不再細分）；設備被移除了，VolumeManager就負責移除對應的Disk。

到目前為止，我們分析的流程都停留在Vold進程中，並沒有與Android框架發生實際的交互。為了引出交互的實際流程，我們需要先分析一下Vold進程與框架交互的橋梁，即CommandListener。

3、CommandListener

3.1 CommandListener的創建
Vold進程在main函數中創建出了CommandListener，然後調用了CommandListener的startListener函數。
我們先看看CommandListener的構造函數：

class CommandListener : public FrameworkListener {
........
}

從定義來看CommandListener繼承於FrameworkListener。

CommandListener::CommandListener() :
                 FrameworkListener("vold", true) {
    //注冊CommandListener支持的命令
    registerCmd(new DumpCmd());
    registerCmd(new VolumeCmd());
    registerCmd(new AsecCmd());
    registerCmd(new ObbCmd());
    registerCmd(new StorageCmd());
    registerCmd(new FstrimCmd());
    registerCmd(new AppFuseCmd());
}

在CommandListener的構造函數中，調用了父類的構造函數，同時利用其父類的registerCmd函數創建並注冊了一些Cmd對象。

我們看看FrameworkListener：

FrameworkListener::FrameworkListener(const char *socketName, bool withSeq) :
                            SocketListener(socketName, true, withSeq) {
    init(socketName, withSeq);
}

void FrameworkListener::init(const char *socketName UNUSED, bool withSeq) {
    mCommands = new FrameworkCommandCollection();
    errorRate = 0;
    mCommandCount = 0;
    mWithSeq = withSeq;
}

void FrameworkListener::registerCmd(FrameworkCommand *cmd) {
    //將注冊的Command保存到列表中
    mCommands->push_back(cmd);
}

根據前面的代碼，我們可以得到上圖的繼承關系。
可以看到與之前分析NetlinkManager一樣，CommandListener最終繼承自SocketListener。不過與NetlinkManager不同的是，CommandListener傳入到SocketListener的mListen參數為true，這意味著CommandListener中的socket將作為服務端存在。
從FrameworkListener的registerCmd函數來看，FrameworkListener僅僅是保存了新創建的Cmd對象。這裡采用了設計模式中的Command模式，每個命令的處理函數都是runCommand。

3.2 CommandListener啟動
當Vold進程創建出CommandListener後，同樣調用了CommandListener的startListener函數。
根據繼承關系，我們知道最終將會調用到SocketListener的startListener函數。

在分析NetlinkManager時，我們已經分析過SocketListener的startListener函數。在startListener函數中將啟動一個工作線程，以監聽對應socket的數據。
此處CommandListener監聽的是init進程創建出Vold進程後，Vold進程創建的名為”vold”的socket，並且該socket是作為服務端存在的。當服務端收到注冊請求後，將生成對應的SocketClient對象。然後，工作線程就可以監聽SocketClient是否有數據到來。

“vold”的客戶端是MountService。與之前分析的一樣，當工作線程收到客戶端數據時，將調用子類的onDataAvailable函數進行處理。
此時SocketListener的子類是FrameworkListener：

bool FrameworkListener::onDataAvailable(SocketClient *c) {
    char buffer[CMD_BUF_SIZE];
    int len;

    //將socket的數據讀入到buffer中
    len = TEMP_FAILURE_RETRY(read(c->getSocket(), buffer, sizeof(buffer)));
    ............

    for (i = 0; i < len; i++) {
        if (buffer[i] == '\0') {
            /* IMPORTANT: dispatchCommand() expects a zero-terminated string */
            dispatchCommand(c, buffer + offset);
            offset = i + 1;
        }
    }

    return true;
}

//解析並分發Command
void FrameworkListener::dispatchCommand(SocketClient *cli, char *data) {
    //從data中解析出Command的參數
    ............
    for (i = mCommands->begin(); i != mCommands->end(); ++i) {
        FrameworkCommand *c = *i;

        //根據參數判斷是否能被CommandListener中注冊的命令處理
        if (!strcmp(argv[0], c->getCommand())) {
            //調用對應Command的runCommand函數
            if (c->runCommand(cli, argc, argv)) {
                SLOGW("Handler '%s' error (%s)", c->getCommand(), strerror(errno));
            }
            goto out;
        }
    }
    ............
}

以DumpCommand舉例，看看runCommand函數：

int CommandListener::DumpCmd::runCommand(SocketClient *cli,
                                         int /*argc*/, char ** /*argv*/) {
    cli->sendMsg(0, "Dumping loop status", false);
    if (Loop::dumpState(cli)) {
        cli->sendMsg(ResponseCode::CommandOkay, "Loop dump failed", true);
    }
    cli->sendMsg(0, "Dumping DM status", false);
    if (Devmapper::dumpState(cli)) {
        cli->sendMsg(ResponseCode::CommandOkay, "Devmapper dump failed", true);
    }
    cli->sendMsg(0, "Dumping mounted filesystems", false);
    FILE *fp = fopen("/proc/mounts", "r");
    if (fp) {
        char line[1024];
        while (fgets(line, sizeof(line), fp)) {
            line[strlen(line)-1] = '\0';
            cli->sendMsg(0, line, false);;
        }
        fclose(fp);
    }

    cli->sendMsg(ResponseCode::CommandOkay, "dump complete", false);
    return 0;
}

從上面的代碼容易看出，DumpCmd執行相應的操作後，都是通過SocketClient的sendMsg發送結果。在SocketClient的底層，就是靠”vold” socket將數據返回給MountService。

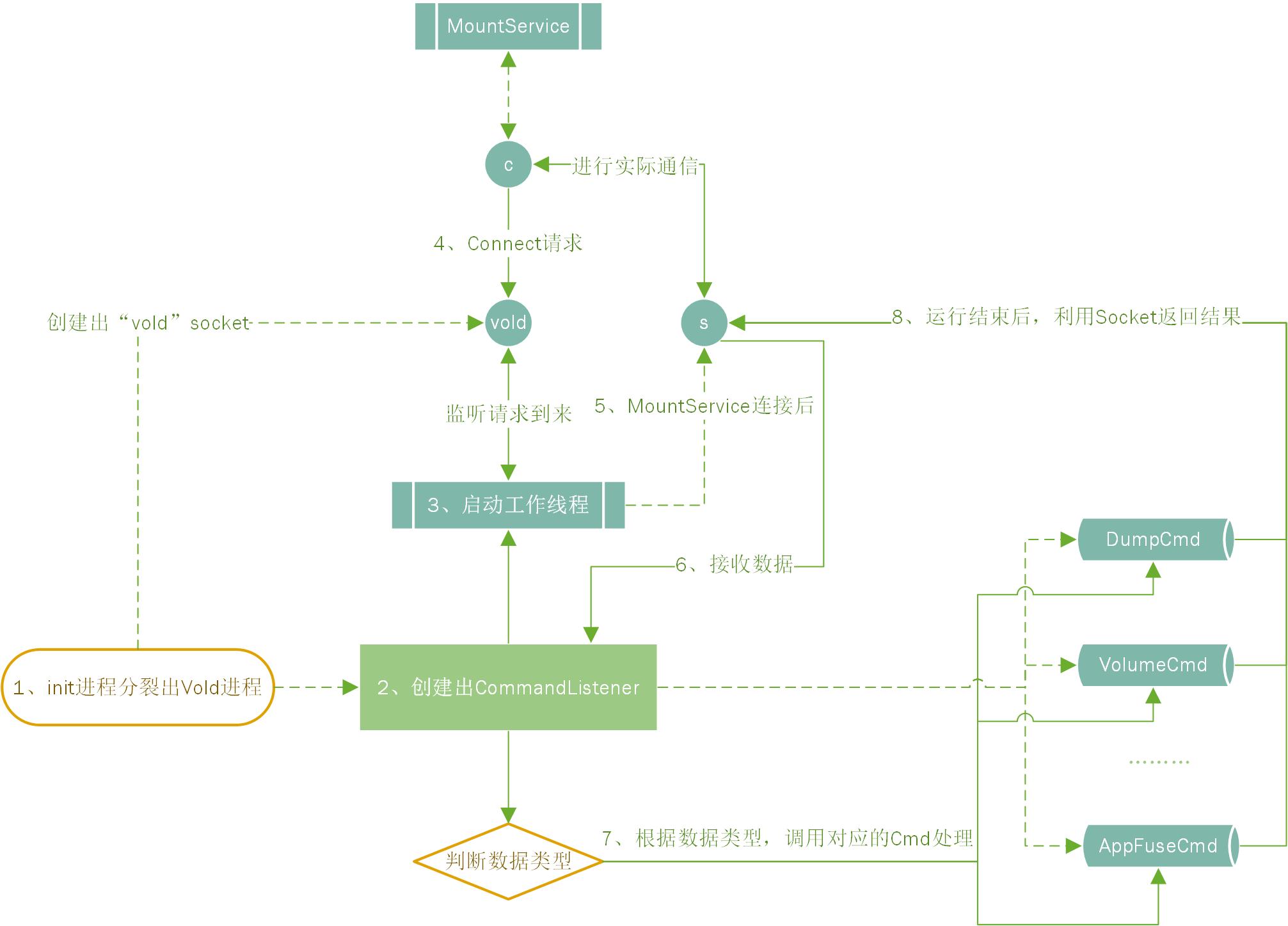

現在我們總結一下CommandListener涉及的工作流程：

如上圖所示：
1、init進程啟動Vold進程時，根據vold.rc創建了”vold” socket，”vold” socket作為server端存在於Vold進程中。
2、在Vold進程的main函數中，創建出了CommandListener（部分工作尤其父類完成）；CommandListener創建一些Cmd。
3、調用CommandListener的startListener函數，尤其父類SocketListener中創建出實際的工作線程，監聽”vold” socket是否有請求到來。
4、框架中的MountService啟動後，間接利用socket與”vold”通信（通過NativeDaemonConnector封裝）。初始時，將向”vold”發送connect請求。
5、當工作線程監聽到”vold”有請求到來後，利用accept函數創建出與MountService端通信的server端，即上圖的s。接下來，工作線程開始監聽s上是否有數據到來。
6、當工作線程監聽到s有數據到來後，將數據遞交給CommandListener（實際是FrameworkListener處理）。
7、CommandListener根據數據的類型，調用對應的Command進行處理。
8、實際的Cmd根據參數進行實際的操作，然後將運行結果遞交給s，s再將數據通過c遞交給MountService。

接下來，我們看看運行在框架層中的MountService。

4 MountService
有些應用程序需要檢測外部存儲卡的插入/拔出事件，這些事件由MountService通過Intent廣播發送。例如外部存儲卡插入後，MountService就會發送Intent.ACTION_MEDIA_MOUNTED消息。
MountService由SystemServer啟動，我們簡單看看它的構造函數：

class MountService extends IMountService.Stub
        implements INativeDaemonConnectorCallbacks, Watchdog.Monitor {
    public MountService(Context context) {
        .........
        //與NetworkManagementService一樣，MountService也是靠NativeDaemonConnector與底層守護進程通信
        //第一個參數傳入回調接口，第二參數指明通信的server端
        mConnector = new NativeDaemonConnector(this, "vold", MAX_CONTAINERS * 2, VOLD_TAG, 25, null);
        .........
        //創建一個線程與server socket通信
        mConnectorThread = new Thread(mConnector, VOLD_TAG);
        ..........
    }

    private void start() {
        //NativeDaemonConnector是一個runnable對象，線程啟動後將調用其run方法
        //在介紹Android7.0 數據業務長連接撥號過程時，我們提到過NetworkManagementService中NativeDaemonConnector連接netd的過程
        //MountService中的過程是一致的，只是這次連接的是vold
        mConnectorThread.start();
        .........
    }
}

從MountService的啟動情況來看，對於Vold進程而言，我們需要關注的就是MountService利用NativeDaemonConnector建立與”vold”的連接，使得Vold進程能夠與Android框架進行溝通了。

Android中的Service啟動後，基本上都是靠事件驅動的，因此無法按一個有序的流程進行全面的介紹，比較好的方式還是了解整體架構後，分析一個具體的示例。
因此接下來我們以設備插入為例，分析一下MountService的主要工作。
根據上文的分析，我們知道當設備插入後，Kernel發送消息是的NetlinkManager能夠收到Uevent。然後，NetlinkManager將會構造出NetlinkEvent，並通知VolumeManager進行處理。
在VolumeManager中，利用handleBlockEvent根據事件的類型進行相應的處理，我們截取設備添加時的處理代碼：

void VolumeManager::handleBlockEvent(NetlinkEvent *evt) {
    ........
    switch (evt->getAction()) {
    case NetlinkEvent::Action::kAdd: {
        //前文已述，DiskSource是配置VolumeManager時，讀取fstab文件得到的
        for (auto source : mDiskSources) {
            if (source->matches(eventPath)) {
                .......
                //創建設備對象
                auto disk = new android::vold::Disk(eventPath, device,
                        source->getNickname(), flags);
                disk->create();
                mDisks.push_back(std::shared_ptr(disk));
                break;
            }
        }
        break;
    }
    ........
}

我們看看Disk的代碼：

Disk::Disk(const std::string& eventPath, dev_t device,
        const std::string& nickname, int flags) :
        mDevice(device), mSize(-1), mNickname(nickname), mFlags(flags), mCreated(
                false), mJustPartitioned(false) {
    mId = StringPrintf("disk:%u,%u", major(device), minor(device));
    mEventPath = eventPath;
    mSysPath = StringPrintf("/sys/%s", eventPath.c_str());
    mDevPath = StringPrintf("/dev/block/vold/%s", mId.c_str());
    //在CreateDeviceNode中，利用mknod創建設備節點
    CreateDeviceNode(mDevPath, mDevice);
}

status_t Disk::create() {
    CHECK(!mCreated);
    mCreated = true;
    //注意這裡的notifyEvent
    notifyEvent(ResponseCode::DiskCreated, StringPrintf("%d", mFlags));
    readMetadata();
    readPartitions();
    return OK;
}

status_t Disk::readMetadata() {
    //讀取設備信息
    ...........
    notifyEvent(ResponseCode::DiskSizeChanged, StringPrintf("%" PRIu64, mSize));
    notifyEvent(ResponseCode::DiskLabelChanged, mLabel);
    notifyEvent(ResponseCode::DiskSysPathChanged, mSysPath);
    return OK;
}

status_t Disk::readPartitions() {
    //讀取分取信息
    .............
    Table table = Table::kUnknown;
    bool foundParts = false;
    for (auto line : output) {
        ..........
        if (!strcmp(token, "DISK")) {
            const char* type = strtok(nullptr, kSgdiskToken);
            if (!strcmp(type, "mbr")) {
                table = Table::kMbr;
            } else if (!strcmp(type, "gpt")) {
                    table = Table::kGpt;
            }
        } else if (!strcmp(token, "PART")) {
            .........
            dev_t partDevice = makedev(major(mDevice), minor(mDevice) + i);
            if (table == Table::kMbr) {
                ........
                createPublicVolume(partDevice);
                ........
            } else if (table == Table::kGpt) {
                const char* typeGuid = strtok(nullptr, kSgdiskToken);
                const char* partGuid = strtok(nullptr, kSgdiskToken);

                if (!strcasecmp(typeGuid, kGptBasicData)) {
                    //關注一下這個
                    createPublicVolume(partDevice);
                } else if (!strcasecmp(typeGuid, kGptAndroidExpand)) {
                    createPrivateVolume(partDevice, partGuid);
                }
            }
        }
    }
    ...............
}

void Disk::createPublicVolume(dev_t device) {
    auto vol = std::shared_ptr(new PublicVolume(device));
    if (mJustPartitioned) {
        LOG(DEBUG) << "Device just partitioned; silently formatting";
        vol->setSilent(true);
        vol->create();
        vol->format("auto");
        vol->destroy();
        vol->setSilent(false);
    }

    mVolumes.push_back(vol);
    vol->setDiskId(getId());
    vol->create();
}

status_t VolumeBase::create() {
    CHECK(!mCreated);

    mCreated = true;
    //子類實現
    status_t res = doCreate();
    notifyEvent(ResponseCode::VolumeCreated,
            StringPrintf("%d \"%s\" \"%s\"", mType, mDiskId.c_str(), mPartGuid.c_str()));
    setState(State::kUnmounted);
    return res;
}

上面列舉了創建Disk和Volume的代碼，注意到進行實際工作後，均會調用notifyEvent函數。

我們接下來就看看notifyEvent函數的用途：

void Disk::notifyEvent(int event, const std::string& value) {
    //還記得麼？VolumeManager初始時指定其Broadcaster為CommandListener
    VolumeManager::Instance()->getBroadcaster()->sendBroadcast(event,
            StringPrintf("%s %s", getId().c_str(), value.c_str()).c_str(), false);
}

現在我們看看CommandListener的sendBroadcast函數（實際定義於父類的父類SocketListener中）：

void SocketListener::sendBroadcast(int code, const char *msg, bool addErrno) {
    SocketClientCollection safeList;

    /* Add all active clients to the safe list first */
    //這應該算一種好習慣吧
    safeList.clear();
    pthread_mutex_lock(&mClientsLock);
    SocketClientCollection::iterator i;

    //注意將SocketListener當前所有的SocketClient均加入到safeList，所以函數名才叫sendBroadcast
    //當然，對於Vold進程而言，它的client只有MountService對應的socket
    for (i = mClients->begin(); i != mClients->end(); ++i) {
        SocketClient* c = *i;
        c->incRef();
        safeList.push_back(c);
    }
    pthread_mutex_unlock(&mClientsLock);

    while (!safeList.empty()) {
        /* Pop the first item from the list */
        i = safeList.begin();
        SocketClient* c = *i;
        safeList.erase(i);
        // broadcasts are unsolicited and should not include a cmd number
        //前面提到過SocketClient的sendMsg底層就是靠socket通信方式
        if (c->sendMsg(code, msg, addErrno, false)) {
            SLOGW("Error sending broadcast (%s)", strerror(errno));
        }
        c->decRef();
    }
}

從上面的代碼，我們知道將由MountService來處理socket中的數據。
前面我們已經知道，MountService創建NativeDaemonConnector來封裝socket相關的操作，在創建NativeDaemonConnector時需要傳入回調接口。當NativeDaemonConnector收到數據後，通過回調接口進行通知。

MountService繼承了INativeDaemonConnectorCallbacks，我們看看它的onEvent函數：

@Override
public boolean onEvent(int code, String raw, String[] cooked) {
    synchronized (mLock) {
        return onEventLocked(code, raw, cooked);
    }
}

private boolean onEventLocked(int code, String raw, String[] cooked) {
    switch (code) {
        case VoldResponseCode.DISK_CREATED: {
            if (cooked.length != 3) break;
            final String id = cooked[1];
            int flags = Integer.parseInt(cooked[2]);
            if (SystemProperties.getBoolean(StorageManager.PROP_FORCE_ADOPTABLE, false)
                    || mForceAdoptable) {
                flags |= DiskInfo.FLAG_ADOPTABLE;
            }
            mDisks.put(id, new DiskInfo(id, flags));
            break;
        }
        ...........
        case VoldResponseCode.VOLUME_CREATED: {
            final String id = cooked[1];
            final int type = Integer.parseInt(cooked[2]);
            final String diskId = TextUtils.nullIfEmpty(cooked[3]);
            final String partGuid = TextUtils.nullIfEmpty(cooked[4]);

            final DiskInfo disk = mDisks.get(diskId);
            final VolumeInfo vol = new VolumeInfo(id, type, disk, partGuid);
            mVolumes.put(id, vol);
            onVolumeCreatedLocked(vol);
            break;
        }
        ...........
    }

    return true;
}

從上面的代碼可以看出，MountService收到DISK_CREATED消息後，僅會記錄DiskInfo；收到VOLUME_CREATED消息後，還需要調用onVolumeCreatedLocked函數作進一步地處理。

private void onVolumeCreatedLocked(VolumeInfo vol) {
    .........
    if (vol.type == VolumeInfo.TYPE_EMULATED) {
        .......
    } else if (vol.type == VolumeInfo.TYPE_PUBLIC) {
        //以public type為例
        mHandler.obtainMessage(H_VOLUME_MOUNT, vol).sendToTarget();
    } else if (vol.type == VolumeInfo.TYPE_PRIVATE) {
        ........
    } else {
        .......
    }
}

class MountServiceHandler extends Handler {
    public MountServiceHandler(Looper looper) {
        super(looper);
    }

    @Override
    public void handleMessage(Message msg) {
        switch (msg.what) {
            ........
            final VolumeInfo vol = (VolumeInfo) msg.obj;
            if (isMountDisallowed(vol)) {
                Slog.i(TAG, "Ignoring mount " + vol.getId() + " due to policy");
                break;
            }
            try {
                //利用NativeDaemonConnector中socket將消息發送給CommandListenr
                mConnector.execute("volume", "mount", vol.id, vol.mountFlags,
                        vol.mountUserId);
            } catch (NativeDaemonConnectorException ignored) {
            }
            break;
            ........
        }
    }
}

注意消息重新發回到了CommandListener，根據前面的代碼的分析我們知道，在FrameworkListener中將利用dispatchCommand根據類型，調用不同Command的runCommand方法，此處將調用volumeCommand的運行方法：

int CommandListener::VolumeCmd::runCommand(SocketClient *cli,
                                      int argc, char **argv) {
    //解析參數
    .........
    else if (cmd == "mount" && argc > 2) {
        // mount [volId] [flags] [user]
        std::string id(argv[2]);
        auto vol = vm->findVolume(id);
        if (vol == nullptr) {
            return cli->sendMsg(ResponseCode::CommandSyntaxError, "Unknown volume", false);
        }

        int mountFlags = (argc > 3) ? atoi(argv[3]) : 0;
        userid_t mountUserId = (argc > 4) ? atoi(argv[4]) : -1;

        vol->setMountFlags(mountFlags);
        vol->setMountUserId(mountUserId);

        //調用volumebase的mount方法，實際調用其子類的doMount
        int res = vol->mount();
        if (mountFlags & android::vold::VolumeBase::MountFlags::kPrimary) {
            vm->setPrimary(vol);
        }
        //執行成功後，將返回消息給MountService
        return sendGenericOkFail(cli, res);
    }
    .........
}

我們跟進一下VolumeBase的mount函數：

void VolumeBase::setState(State state) {
    mState = state;
    //再次通知到MountService
    notifyEvent(ResponseCode::VolumeStateChanged, StringPrintf("%d", mState));
}

在MountService的onEvent函數中，將再次處理VolumeStateChanged事件，實際上就是發送ACTION_MEDIA_MOUNTED廣播。

上述的整個過程略去了大量的細節，但看起來仍很瑣碎。不過，若是理解了前面介紹CommandListener時，分析的整個通信架構，那麼這些流程的大致方向是比較好理解的。

結束語
Vold進程的主要內容基本上就是這些，在實際的工作中大多數人應該不會接觸到這個進程。但是它整個架構是非常具有參考意義的，很清晰地闡釋了Android中的框架層、Native層以及Kernel是如何交互的。Android中還有許多重要部分也采用了類似的架構，比較明顯的就是netd。因此，以Vold入手進行分析，重在理解這種通信架構。
