Android圖解淺析事件攔截機制

當Android系統捕獲到用戶的各種輸入事件後，如何准確的傳遞給真正的需要這個事件的控件？Android提供了一整套完善的事件傳遞、處理機制，來幫助開發者完成准確的事件分配與處理，這裡我就不分析源碼了，簡單點，圖形化分發過程，便於理解。

當我們點擊一個按鈕時，通常會產生兩個或者三個事件---按下、滑動（可能無）、抬起。Android為觸摸事件封裝了一個類----MotionEvent，其中假如我們重寫一個view的onTouchEvent事件中的參數就是一個MotionEvent。由於Android的View結構是樹形結構，也就是說，View可以放在ViewGroup裡面，通過不同的組合來實現不同的樣式。View可以放在一個ViewGroip,而這個ViewGroup又放在另一個ViewGroup裡面，甚至還有可能繼續嵌套。可能同一個事件，子View和ViewGroup都有可能想要進行處理，因此怎麼樣去“分發“和“攔截”的問題就產生了。

假設有這麼一個View,一個ViewGroupA,裡面嵌套了另一個ViewGroupB,而ViewGroupB裡面有一個view。整體的布局結構如下：

布局文件如下：





整體的Activity包含3個自定義的View，項目結構是MyView、MyViewGroupB、MyViewGroupA。所以整體Touch事件的主角是View和ViewGroup，而與View相關的Touch事件有2個dispatchTouchEvent和onTouchEvent；與ViewGroup相關的Touch事件有3個dispatchTouchEvent，onInterceptTouchEvent，onTouchEvent。所以我們在定義好View和ViewGroup後，讓其分別是實現這些方法。

代碼如下：

MyView.java



import android.content.Context;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.View;

public class MyView extends View {
	private String Tag = "MyView";

	public MyView(Context context, AttributeSet attrs, int defStyleAttr) {
		super(context, attrs, defStyleAttr);
	}

	public MyView(Context context, AttributeSet attrs) {
		super(context, attrs);
		Log.d(Tag, "----->MyView");
	}

	@Override
	public boolean onTouchEvent(MotionEvent event) {
		Log.e(Tag, "----->onTouchEvent");
		return super.onTouchEvent(event);
	}

	@Override
	public boolean dispatchTouchEvent(MotionEvent event) {
		Log.e(Tag, "----->dispatchTouchEvent");
		return super.dispatchTouchEvent(event);

	}

}

MyViewGroupA.java

import android.content.Context;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.ViewGroup;
import android.widget.LinearLayout;

public class MyViewGroupA extends LinearLayout {
	private String Tag = "MyViewGroupA";

	public MyViewGroupA(Context context, AttributeSet attrs, int defStyleAttr) {
		super(context, attrs, defStyleAttr);
		// TODO 自動生成的構造函數存根
	}

	public MyViewGroupA(Context context, AttributeSet attrs) {
		super(context, attrs);
		Log.d(Tag, "----->MyViewGroupA");
	}

	@Override
	public boolean dispatchTouchEvent(MotionEvent ev) {
		Log.e(Tag, "----->dispatchTouchEvent");
		return super.dispatchTouchEvent(ev);
	}

	@Override
	public boolean onInterceptTouchEvent(MotionEvent ev) {
		Log.e(Tag, "----->onInterceptTouchEvent");
		return super.onInterceptTouchEvent(ev);
	}

	@Override
	public boolean onTouchEvent(MotionEvent event) {
		Log.e(Tag, "----->onTouchEvent");
		return super.onTouchEvent(event);
	}

}

MyViewGroupB和A一樣，就不貼了。



其中上面事件的傳遞的返回值是這樣的，如果返回true,表示該View(ViewGroup)攔截了，不繼續往下分發事件了，如果返回false，表示不攔截，繼續往下分發。默認的調用父方法super.xxx是表示不攔截的意思。

下面就開始來驗證吧。

運行我們的項目，先看看我們3個view的加載情況吧：

可以看出是由外到內加載的。

好了，開始touch事件吧，現在我們先點擊最外層粉紅的ViewGroupA，觀察Log輸出：

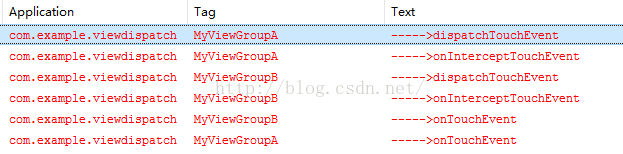

然後點擊藍色區域的ViewGroupB,再觀察Log輸出：

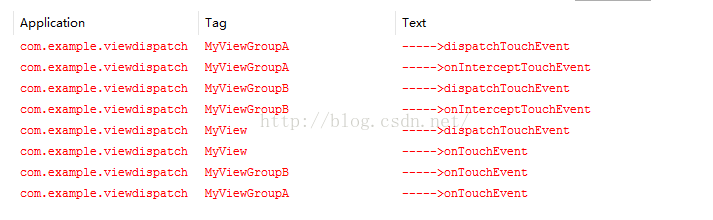

最後點擊MyView觀察輸出

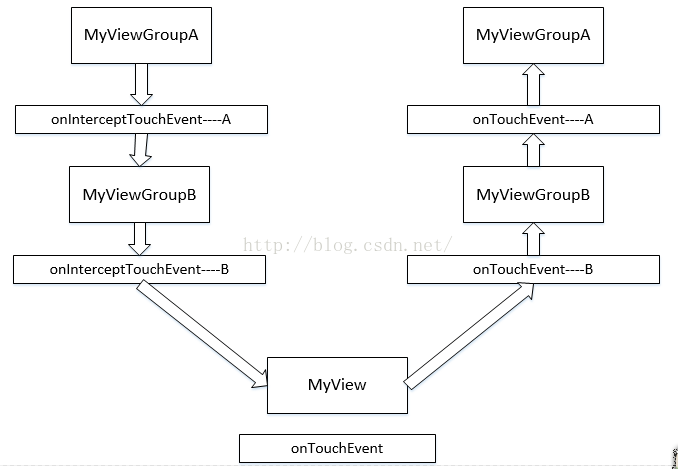

由此，我們可以大致的繪制出如下圖所示的這樣的一個圖解流程。

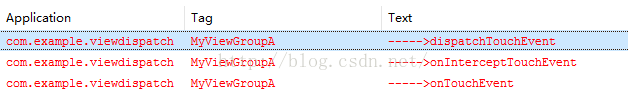

現在假如我們修改MyViewGroupA中的onInterceptTouchEvent()事件，將其返回值改為True，點擊任意一層view，現在我們再看log輸出：

可以看出只有A的3個事件進行了處理，由此事件被A攔截了。流程圖如下所示：

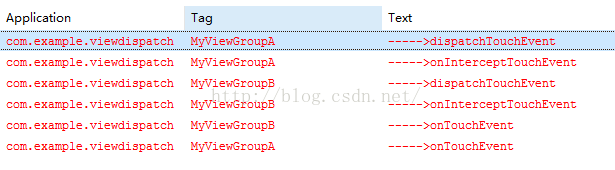

同理，將A的返回值改回來，我們修改MyViewGroupB的onInterceptTouchEvent()方法，也返回true，然後點擊MyView或者MyViewGroupB，試試。Log輸出如下：

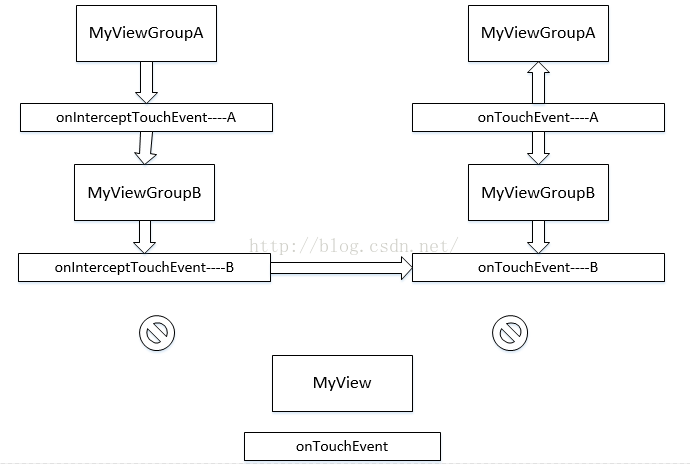

也就是事件只是分發到了MyViewGroupB,沒有到MyView，整個流程圖如下所示：

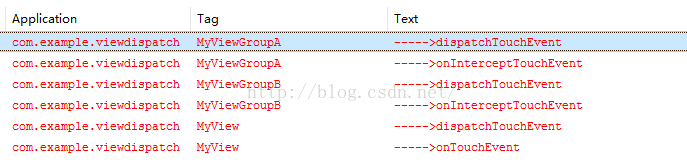

最後，假如底層的MyView想處理呢，相應的我們只用修改下onTouchEvent()的返回值就好，將其改為返回true.然後點擊MyView看看log輸出。

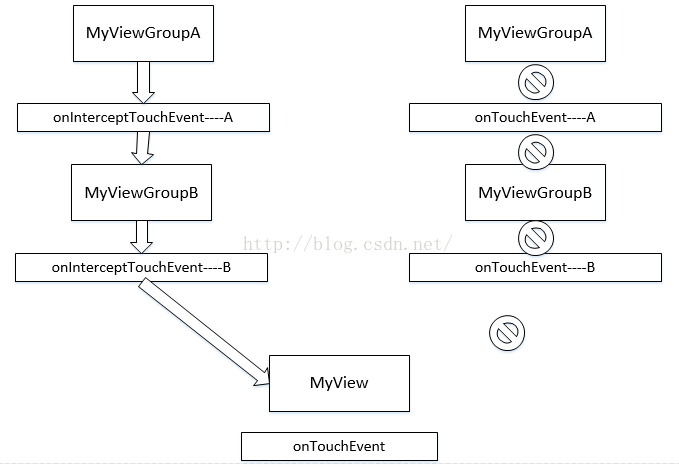

流程圖是這樣的：







好了，文章到此結束，先簡單的對分發和攔截有個大致的了解，但事件分發機制還沒完全分析完，等待下一篇再來分析。



最後，如果對文章有什麼疑惑，歡迎指出，共同進步！
