2.7導航欄及菜單

2.7.1 ActionBar

ActionBar是Android3.0（API 11）開始增加的新特性，ActionBar出現在活動窗口的頂部，可以顯示標題、icon、Actions按鈕、可交互View，可實現應用程序級的導航，如圖2.7-1所示

圖2.7-1

其中

1、App icon：

主要用於展示App的Logo，如果當前界面不是一級界面，還可以展示返回航。

2、View Control：

用於切換不同的視圖或者展示非交互信息如app標題等。

3、Action Buttons：

用於展示app中最重要的操作按鈕，如果過多actionbar中放不下則會轉移到Action overflow中，長按會展示操作名稱。Action Buttons的總寬度不會超過ActionBar的50%。

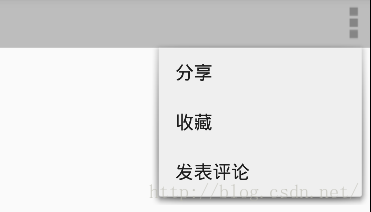

4、Action overflow：用於存放展示相對較少使用的操作按鈕。

明白了什麼是ActionBar，下面我們來下看看ActionBar的兼容性和顯示與隱藏

?ActionBar的兼容性

在android3.0或者以上版本中，ActionBar已經默認的包含在Activity中，不需要進行任何設置。對於在API Level 11以下的版本使用actionBar

1、需要導入並使用v7支持包的ActionBar，android studio Gradle的build.gradle文件已經加入，如下所示：

dependencies {
compile fileTree(dir: 'libs', include: ['*.jar'])
testCompile 'junit:junit:4.12'
compile 'com.android.support:appcompat-v7:23.1.1'
compile 'com.android.support:design:23.1.1'
}

2、Activity必須使用Theme.AppCompat.Light主題樣式，樣式如下所示:

?ActionBar的隱藏

由於ActionBar已經默認的包含在Activity中，如果要去除ActionBar有如下兩種方法：

1、設置主題AppTheme.NoActionBar,實現為Activity去除掉ActionBar。

Style樣式：

Activity應用主題樣式：



2、通過在代碼中調用show()或者hide()方法來相應的顯示或者隱藏ActionBar，代碼如下：

//獲得ActionBar
ActionBar actionBar=super.getSupportActionBar();
//隱藏ActionBar
actionBar.hide();
//顯示ActionBar
//actionBar.show();



表2.7-1列出了ActionBar常用的方法

表2.7-1ActionBar常用方法說明

方法

說明

setDisplayShowHomeEnabled(boolean)

控制是否顯示Home區域的顯示，如果要顯示Logo圖片和Image圖片，必須設置為true

setDisplayHomeAsUpEnabled(boolean)



控制是否顯示回退按鈕

setDisplayShowTitleEnabled(boolean)



控制是否顯示標題



setDisplayUseLogoEnabled(boolean)



控制是否Logo圖片



setTitle(CharSequence)



設置標題

setLogo(int)



設置Logo圖片，與Icon不能同時使用

setIcon(int)



設置Icon圖片，與Logo不能同時使用

setHomeAsUpIndicator(int)



改變回退按鈕的圖標，該方法要求Android API 18以上

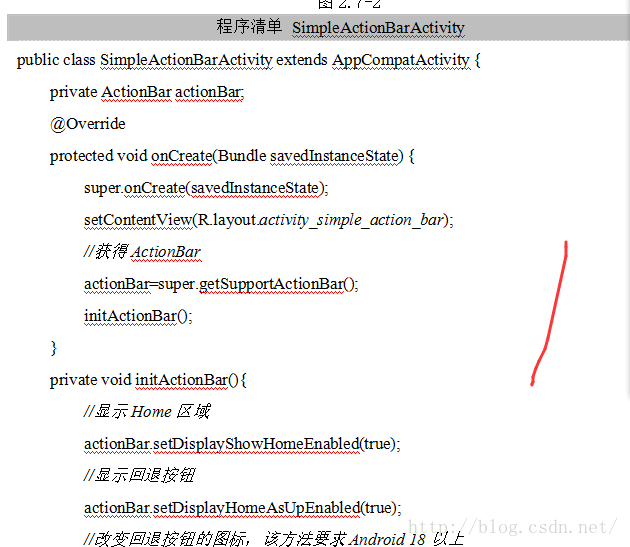

下面就通過案例2.7-1，講解ActionBar的基本用法，執行效果如圖2.7-2

圖2.7-2



2.7.2 菜單Menu

菜單是許多應用中常見的用戶界面組件。可為用戶帶來熟悉而風格一致的用戶體驗。從 Android 3.0（API 11）開始，采用 Android 設備不必再提供一個專用“菜單”按鈕。隨著這種改變，Android 應用不再提供對對包含 6 個項目的傳統菜單面板的支持如圖2.7-3，取而代之的是要提供一個操作欄（ActionBar或Toolbar）來呈現常見的用戶操作，如圖2.7-4。

圖2.7-3

如圖2.7-4

?選項菜單與操作欄

選項菜單是某個 Activity 的主菜單項，提供對應用產生全局影響的操作，如“搜索”、“撰寫電子郵件”和“設置”。

在 Android 3.0 及更高版本的系統中，操作欄以屏幕操作項和溢出選項的組合形式呈現選項菜單中的各項，具體體現在ActionBar右側的Action Buttons 和Action overflow區域

選項菜單的實現步驟：

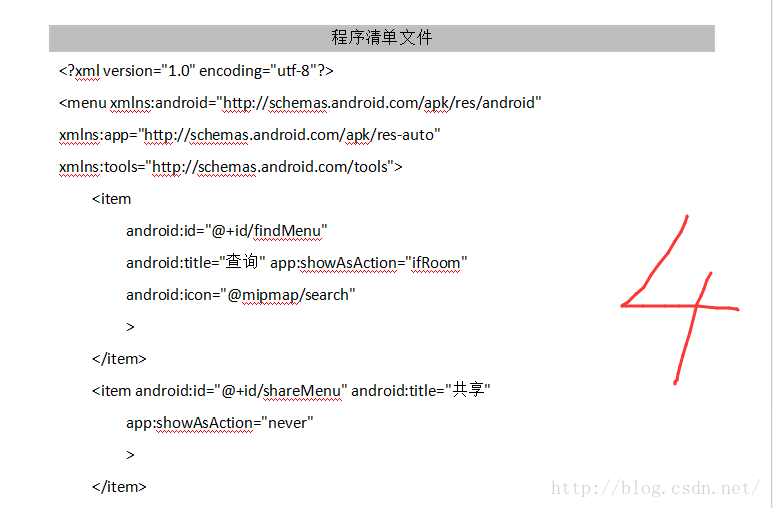

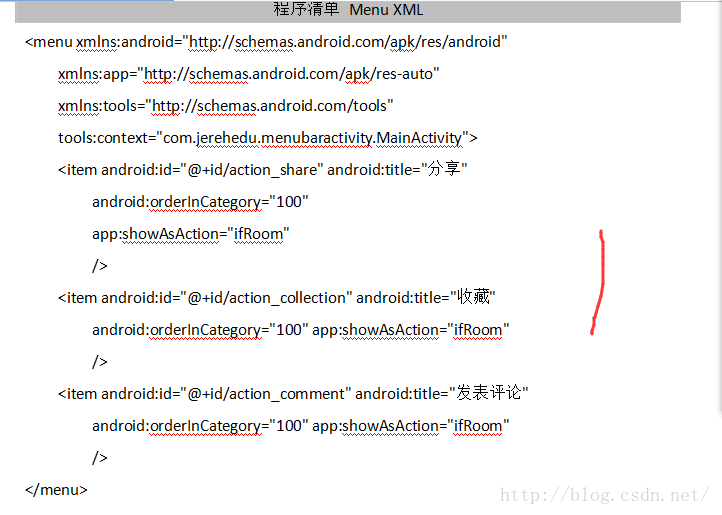

1、創建菜單，在 res/menu/目錄內創建一個XML 文件，示例如下：

android:icon="@drawable/ic_new_game"
android:title="@string/new_game"
android:showAsAction="ifRoom"/>
android:icon="@drawable/ic_help"
android:title="@string/help" />



屬性說明：

android:id：菜單標識ID。

android:icon：設置菜單項的圖標。

android:title：設置菜單項的文本。

android:showAsAction:ifRoom、never、always、withText、collapseActionView，五個屬性值可以混合使用。

ifRoom：會顯示在ActionBar右側Buttons區域，當數量超出屏幕的允許的空間范圍會隱藏到OverFlow中去

never：在溢出列表中顯示

always：無論是否溢出，總會在顯示ActionBar上顯示。
withText：在Action bar上顯示文本標題
collapseActionView：操作視窗被折疊到一個按鈕中，當用戶選擇這個按鈕時，這個操作視窗展開。要配合ifRoom一起使用才會有效果。

2、重寫Activity的onCreateOptionsMenu()方法，產生選項菜單

public boolean onCreateOptionsMenu(Menu menu) {
MenuInflater inflater = getMenuInflater();//獲得菜單轉換器
inflater.inflate(R.menu.game_menu, menu);//將Menu資源轉換成系統菜單
return true;
}

3、處理菜單點擊事件，重寫Activity的onOptionsItemSelected()方法

代碼片段如下：

public boolean onOptionsItemSelected(MenuItem item) {

switch (item.getItemId()) {//判斷選項菜單的ID，點擊不同的菜單執行不同的功能
case R.id.new_game:
newGame();
return true;
case R.id.help:
showHelp();
return true;
default:
return super.onOptionsItemSelected(item);
}
}

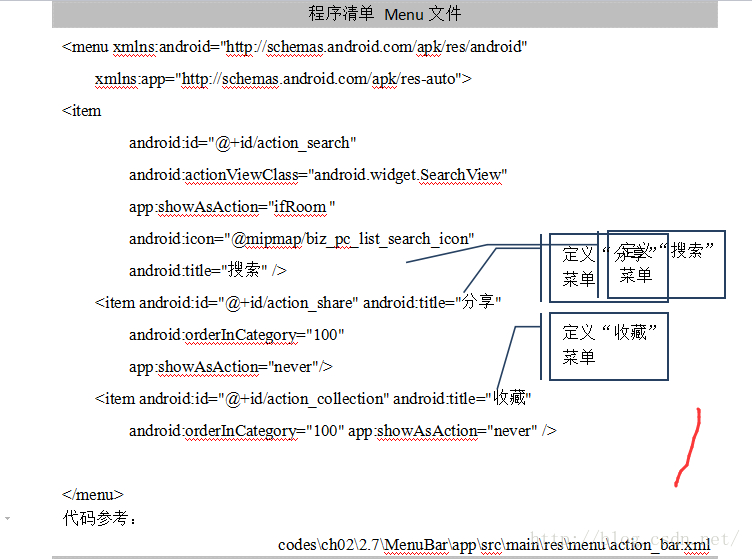

接下在通過案例2.7-2實現選項菜單與ActionBar的應用，如圖2.7-5所示:

圖2.7-5

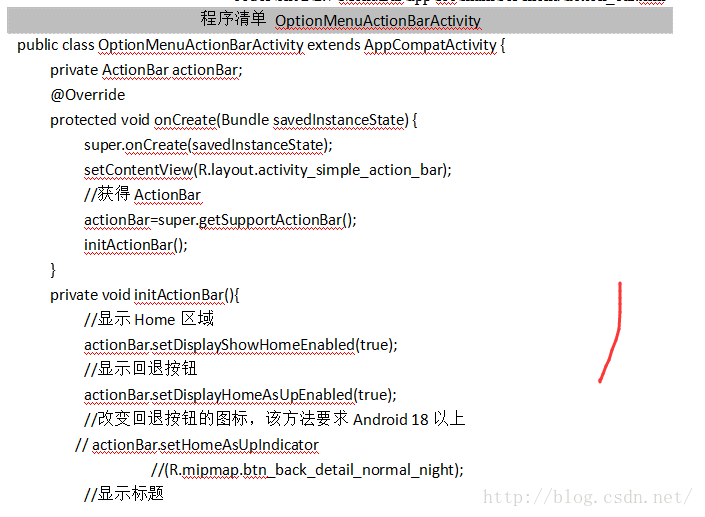

public class OptionMenuActionBarActivity extends AppCompatActivity {
    private ActionBar actionBar;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_simple_action_bar);
        //獲得ActionBar
        actionBar=super.getSupportActionBar();
        initActionBar();
    }
    private void initActionBar(){
        //顯示Home區域
        actionBar.setDisplayShowHomeEnabled(true);
        //顯示回退按鈕
        actionBar.setDisplayHomeAsUpEnabled(true);
        //改變回退按鈕的圖標，該方法要求Android 18以上
       // actionBar.setHomeAsUpIndicator
                //(R.mipmap.btn_back_detail_normal_night);
        //顯示標題
        actionBar.setDisplayShowTitleEnabled(true);
        actionBar.setTitle("傑瑞教育");//設置title
        //顯示Logo圖片,與ICon圖標兩者不能同時使用
        actionBar.setDisplayUseLogoEnabled(false);
        actionBar.setLogo(R.mipmap.sun);//設置logo圖片
        //設置Icon圖標，與Logo圖片兩者不能同時使用
        actionBar.setIcon(R.mipmap.ic_launcher);
    }
    @Override
    public boolean onCreateOptionsMenu(Menu menu) {
        // Inflate the menu; this adds items to the action bar if it is present.
        getMenuInflater().inflate(R.menu.action_bar, menu);
        return true;
    }
    @Override

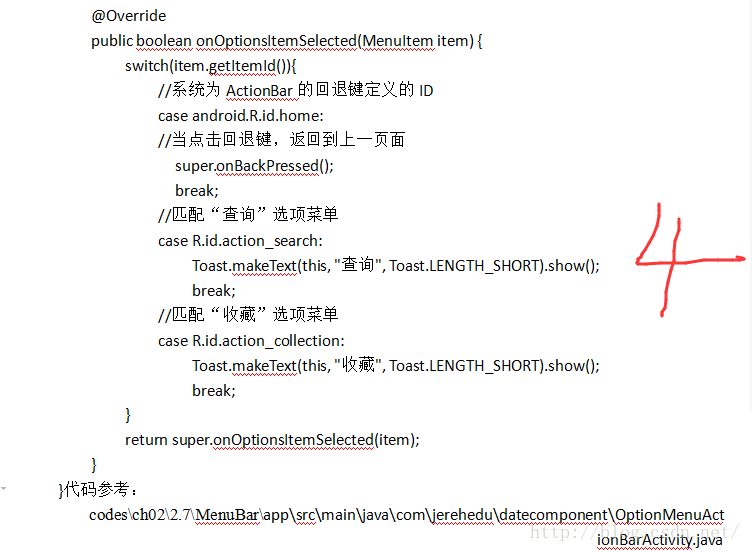

    public boolean onOptionsItemSelected(MenuItem item) {
        switch(item.getItemId()){
            //系統為ActionBar的回退鍵定義的ID
            case android.R.id.home:
//當點擊回退鍵，返回到上一頁面
      super.onBackPressed();
              break;
            //匹配“查詢”選項菜單
            case R.id.action_search:
                Toast.makeText(this, "查詢", Toast.LENGTH_SHORT).show();
                break;
            //匹配“收藏”選項菜單
            case R.id.action_collection:
                Toast.makeText(this, "收藏", Toast.LENGTH_SHORT).show();
                break;
        }
        return super.onOptionsItemSelected(item);
    }
}

?創建上下文菜單ContextMenu

上下文菜單提供為UI控件了快捷操作，方便用戶的使用並節省了空間。可以為任何視圖提供上下文菜單，但這些菜單通常用於ListView、GridView等適配器控件，方便用戶對集合信息中的某一項進行操作。

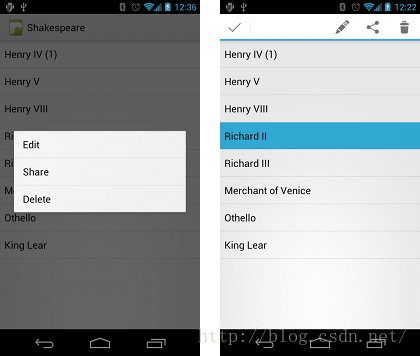

提供上下文操作的方法有兩種如圖2.7-6所示：

圖 2.7-6浮動上下文菜單（左）和上下文操作欄（右）的屏幕截圖。



2使用“浮動上下文”菜單。

用戶長按（按住）一個注冊支持上下文菜單的視圖時，彈出一個類似於對話框的浮動菜單。用戶一次可對一個項目執行上下文操作。

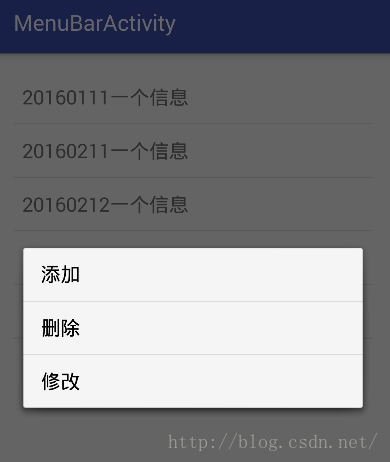

接下在通過案例2.7-3實現浮動上下文菜單應用，如圖2.7-7所示:



圖2.7-7

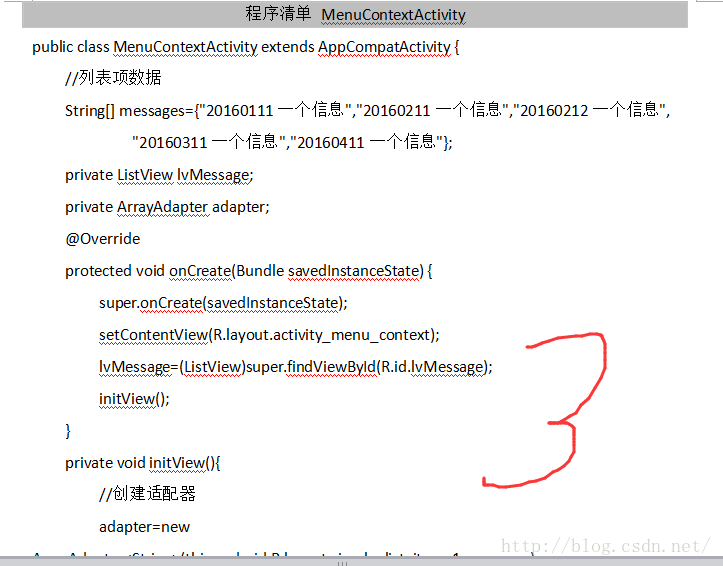

public class MenuContextActivity extends AppCompatActivity {
//列表項數據
    String[] messages={"20160111一個信息","20160211一個信息","20160212一個信息",
            "20160311一個信息","20160411一個信息"};
    private ListView lvMessage;
    private ArrayAdapter adapter;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

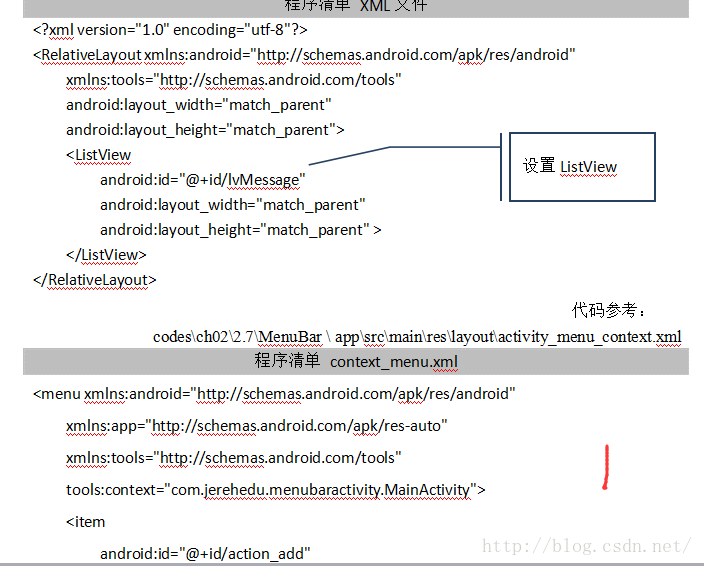

        setContentView(R.layout.activity_menu_context);
        lvMessage=(ListView)super.findViewById(R.id.lvMessage);
        initView();
    }

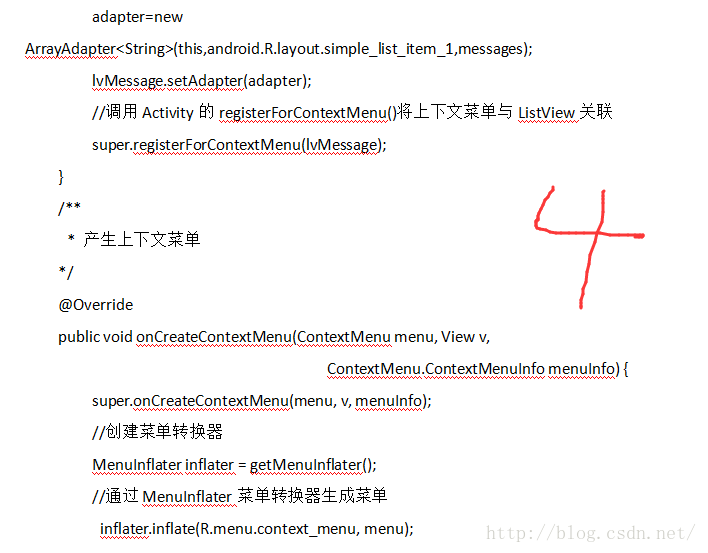

    private void initView(){
//創建適配器
        adapter=new ArrayAdapter(this,android.R.layout.simple_list_item_1,messages);
        lvMessage.setAdapter(adapter);
//調用Activity的registerForContextMenu()將上下文菜單與ListView關聯
        super.registerForContextMenu(lvMessage);
    }
/**
* 產生上下文菜單
*/
    @Override
    public void onCreateContextMenu(ContextMenu menu, View v,
                                    ContextMenu.ContextMenuInfo menuInfo) {
        super.onCreateContextMenu(menu, v, menuInfo);
//創建菜單轉換器
        MenuInflater inflater = getMenuInflater();
//通過MenuInflater菜單轉換器生成菜單
 inflater.inflate(R.menu.context_menu, menu);
  }
/**
 * 響應用戶單擊上下文菜單的操作
 * @param item 用戶操作的菜單項
 */
@Override

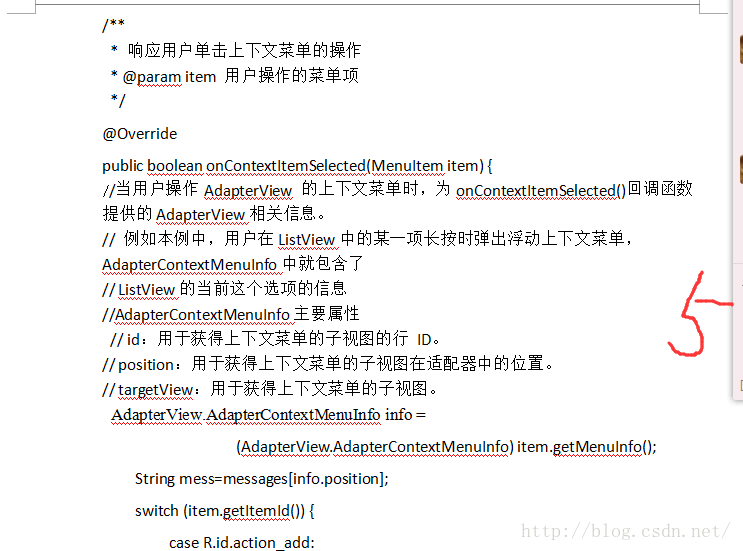

    public boolean onContextItemSelected(MenuItem item) {
//當用戶操作AdapterView 的上下文菜單時，為onContextItemSelected()回調函數提供的AdapterView相關信息。
// 例如本例中，用戶在ListView中的某一項長按時彈出浮動上下文菜單，AdapterContextMenuInfo中就包含了
// ListView的當前這個選項的信息
//AdapterContextMenuInfo主要屬性
 // id：用於獲得上下文菜單的子視圖的行 ID。
// position：用於獲得上下文菜單的子視圖在適配器中的位置。
// targetView：用於獲得上下文菜單的子視圖。
 AdapterView.AdapterContextMenuInfo info =
(AdapterView.AdapterContextMenuInfo) item.getMenuInfo();
        String mess=messages[info.position];
        switch (item.getItemId()) {
            case R.id.action_add:
                Toast.makeText(this, "執行添加", Toast.LENGTH_SHORT).show();
                return true;
            case R.id.action_delete:
                Toast.makeText(this, "刪除"+mess, Toast.LENGTH_SHORT).show();
                return true;
            case R.id.action_update:
                Toast.makeText(this, "更新"+mess, Toast.LENGTH_SHORT).show();
                return true;
            default:
                return super.onContextItemSelected(item);
        }
    }
}

小結：“浮動上下文”菜單的實現步驟：

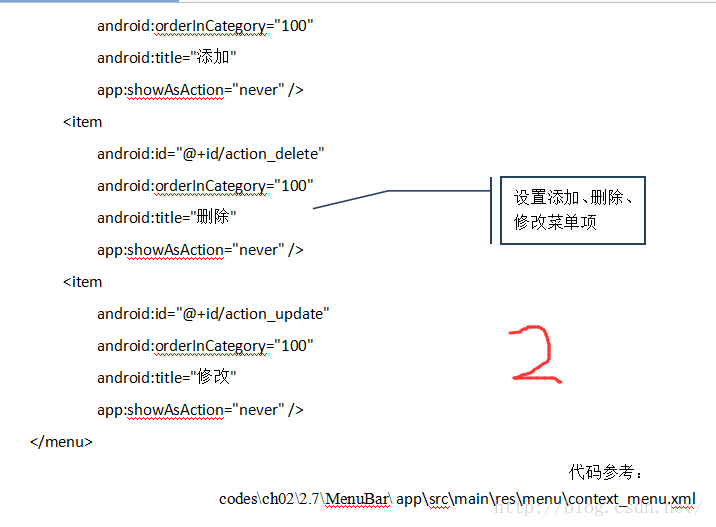

1、在menu資源中，創建menu菜單。

2、重寫Activity的onCreateContextMenu()方法。

3、重寫Activity的onContextItemSelected()方法。

4、調用Activity的registerForContextMenu()將上下文菜單與View關聯。

5、如果使用適配控件與ContextMenu關聯，在回調方法onContextItemSelected()中通過AdapterContextMenuInfo獲得適配控件當前選項信息。





2使用“上下文操作”模式。

此模式是ActionMode的系統實現，它將在屏幕頂部顯示上下文操作欄，其中包含影響所選項的操作菜單。當此模式處於活動狀態時，用戶可以同時對多項執行操作。

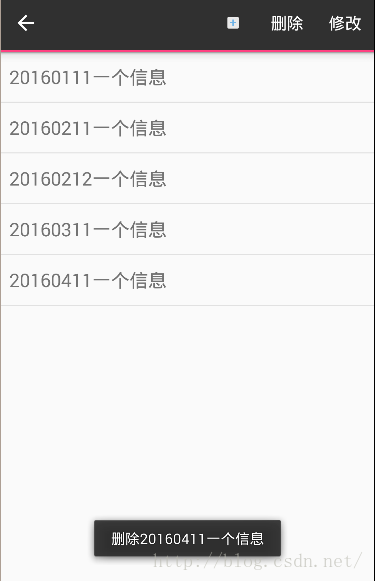

接下來通過案例2.7-4 實現ListView啟用“上下文操作”模式，如圖2.7-7所示:

圖2.7-7

實現步驟：

1、實現AbsListView.MultiChoiceModeListener接口。

使用setMultiChoiceModeListener()為視圖組設置該接口。在偵聽器的回調方法中，可以為上下文操作欄指定操作菜單，可以響應操作項目的點擊事件，還可以處理從ActionMode.Callback接口繼承的其他回調。

2、使用CHOICE_MODE_MULTIPLE_MODAL參數調用setChoiceMode()。

3、調用ListView的setChoiceMode()方法設置選項模式為

CHOICE_MODE_MULTIPLE_MODAL

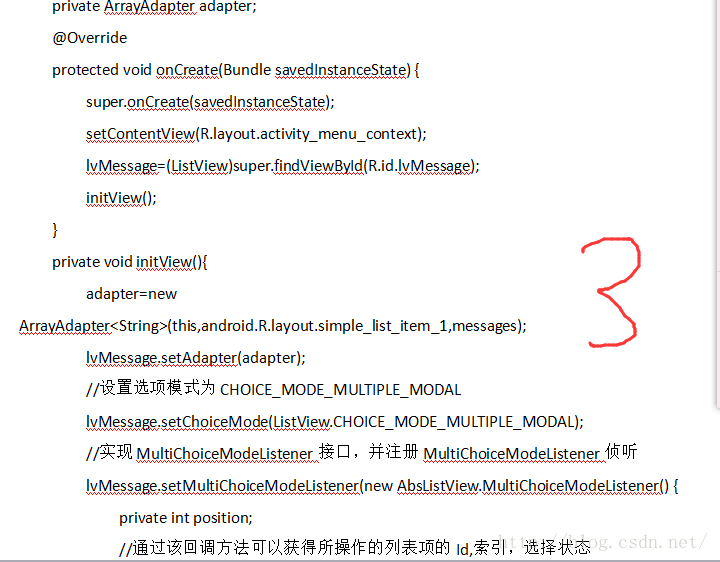

public class ActionModeMenuActivity extends AppCompatActivity {
    String[] messages={"20160111一個信息","20160211一個信息","20160212一個信息",
            "20160311一個信息","20160411一個信息"};
    private ListView lvMessage;
    private ArrayAdapter adapter;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_menu_context);
        lvMessage=(ListView)super.findViewById(R.id.lvMessage);
        initView();
    }
    private void initView(){
        adapter=new ArrayAdapter(this,android.R.layout.simple_list_item_1,messages);
        lvMessage.setAdapter(adapter);
        //設置選項模式為CHOICE_MODE_MULTIPLE_MODAL
        lvMessage.setChoiceMode(ListView.CHOICE_MODE_MULTIPLE_MODAL);
        //實現MultiChoiceModeListener接口，並注冊MultiChoiceModeListener偵聽
        lvMessage.setMultiChoiceModeListener(new AbsListView.MultiChoiceModeListener() {
            private int position;
            //通過該回調方法可以獲得所操作的列表項的Id,索引，選擇狀態

            /**
             * 當選項狀態發生變化時回調該方法
             * 通過該回調方法可以獲得所操作的列表項的Id,索引，選擇狀態
             * @param mode
             * @param position 所操作的列表項的索引
             * @param id 所操作的列表項的Id
             * @param checked 選擇狀態
             */
            @Override
            public void onItemCheckedStateChanged(ActionMode mode, int position, long id, boolean checked) {
                Log.d("jereh","onItemCheckedStateChanged is called");
                this.position=position;
        }

            /**

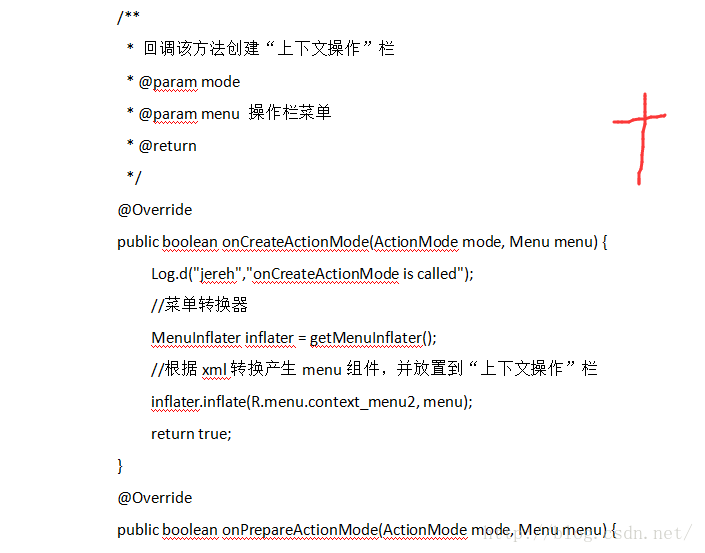

             * 回調該方法創建“上下文操作”欄
             * @param mode
             * @param menu 操作欄菜單
             * @return
             */
            @Override
            public boolean onCreateActionMode(ActionMode mode, Menu menu) {
                Log.d("jereh","onCreateActionMode is called");
                //菜單轉換器
                MenuInflater inflater = getMenuInflater();
                //根據xml轉換產生menu組件，並放置到“上下文操作”欄
                inflater.inflate(R.menu.context_menu2, menu);
                return true;
            }
            @Override
            public boolean onPrepareActionMode(ActionMode mode, Menu menu) {
                Log.d("jereh","onPrepareActionMode is called");
                return false;
            }
            /**

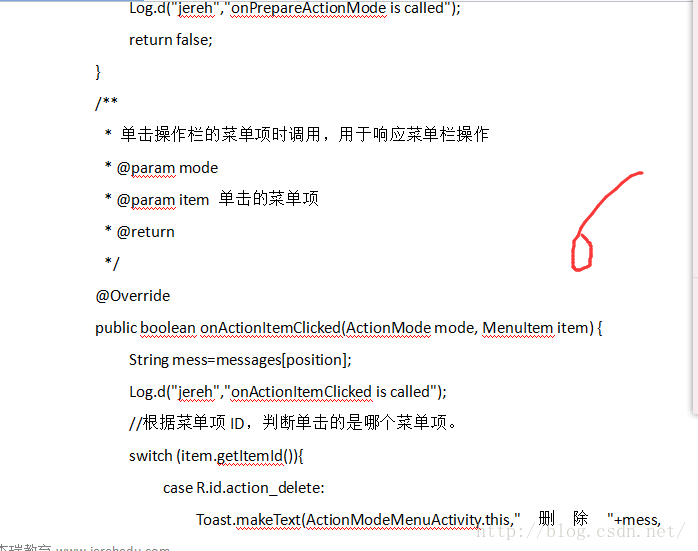

             * 單擊操作欄的菜單項時調用，用於響應菜單欄操作
             * @param mode
             * @param item 單擊的菜單項
             * @return
             */
            @Override
            public boolean onActionItemClicked(ActionMode mode, MenuItem item) {
                String mess=messages[position];
                Log.d("jereh","onActionItemClicked is called");
                //根據菜單項ID，判斷單擊的是哪個菜單項。
                switch (item.getItemId()){
                    case R.id.action_delete:
                        Toast.makeText(ActionModeMenuActivity.this,"刪除"+mess, Toast.LENGTH_SHORT).show();
                        break;
                    case R.id.action_update:
                        Toast.makeText(ActionModeMenuActivity.this, "更新"+mess, Toast.LENGTH_SHORT).show();
                        break;
                }
                return false;
            }
            @Override
            public void onDestroyActionMode(ActionMode mode) {
                mode=null;
            }
        });
    }
}

?創建彈出式菜單PopupMenu

PopupMenu是錨定到View的模態菜單。如果空間足夠，它將顯示在定位視圖下方，否則顯示在其上方。它適用於：

為特定的內容提供相關操作的溢出樣式菜單。例如，單擊Gmail 的電子郵件標頭彈出如圖 2.7-8所示的菜單。

圖 2.7-8



注：上下文菜單不同，PopupMenu提供執行不影響所選內容的操作菜單，而ContextMenu通常用於影響所選內容的操作。對於影響所選內容的操作，請使用上下文操作模式或浮動上下文菜單。而注：PopupMenu在API 11 及更高版本中可用。

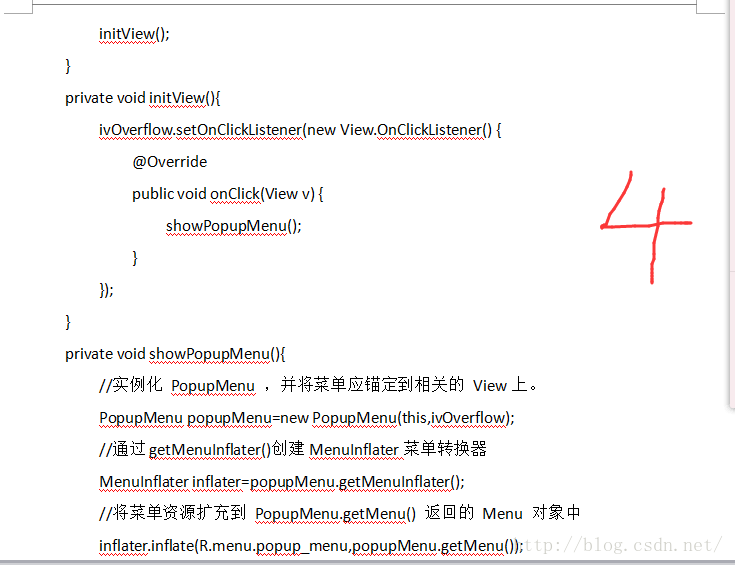

PopupMen的方法如下：

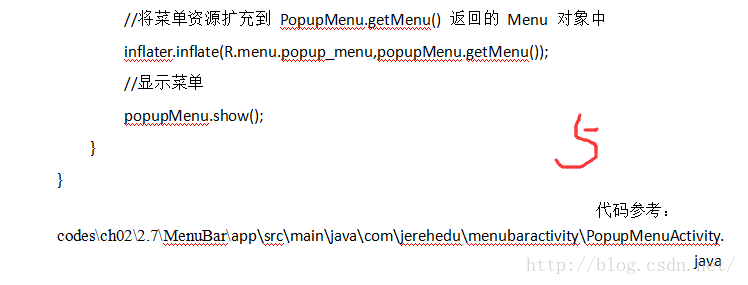

1、實例化PopupMenu，將菜單應錨定到相關的View上。

2、使用MenuInflater將菜單資源擴充到PopupMenu.getMenu()返回的Menu對象中。在API 14 及更高版本中，可以改為使用PopupMenu.inflate()。

3、調用PopupMenu.show()。



接下在通過案例2.7-5 實現ListView啟用“上下文操作”模式，如圖2.7-9所示:



圖2.7-9

2.7.3 ToolBar

本章節學習使用V7 appcompat支持庫的ToolBar插件實現應用欄。通過Actionbar的學習我們知道從Android 3.0（API11）開始，所有Activity使用默認主題的ActionBar作為一個應用程序的統一標題欄。但是ActionBar在不同的Android版?、不同的設備的表現不同，存在兼容性的問題。相比之下，最新的版的支持庫(v7appcompat)中提供的ToolBar組件具有很好的兼容性，可以很好的解決這一問題。出於這個原因，Google推薦使用支持庫的Toolbar來取代ActionBar實現應用程序標題欄。

ToolBar與ActionBar相比具備以下優越性：

?使用支持庫的ToolBar有助於確保應用程序在最大范圍的設備一致性。

?可以為應用程序開發的自定義應用程序欄，更加靈活。

在Activity中加入Toolbar的步驟：

1、添加的appcompat V7支持庫到您的項目。

android studio默認已經為項目添加了V7支持庫，打開Gradle的build.gradle文件，如下所示：

dependencies {
compile fileTree(dir: 'libs', include: ['*.jar'])
testCompile 'junit:junit:4.12'
compile 'com.android.support:appcompat-v7:23.1.1'
compile 'com.android.support:design:23.1.1'
}

2、編寫Activity繼承AppCompatActivity

public class ToolBarDemoActivityextends AppCompatActivity {
// ...
}

3、通過代碼或主題樣式去除Activity的ActionBar

android:name=".ToolBarDemoActivity"
android:label="@string/title_activity_tool_bar_demo"
android:theme="@style/AppTheme.NoActionBar" />

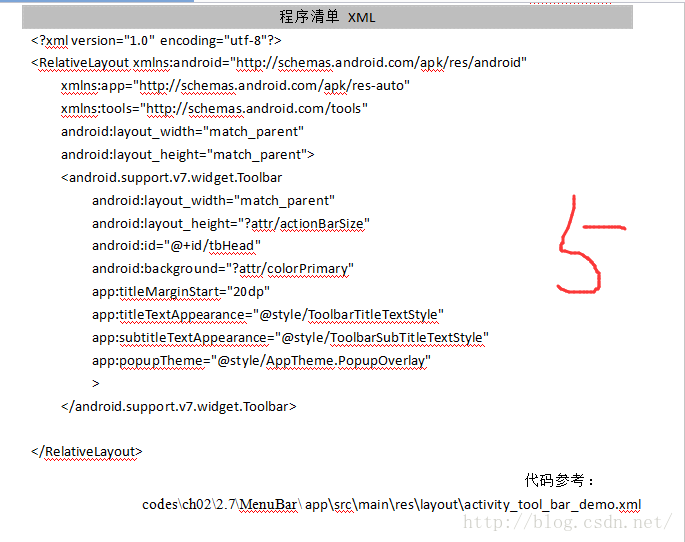

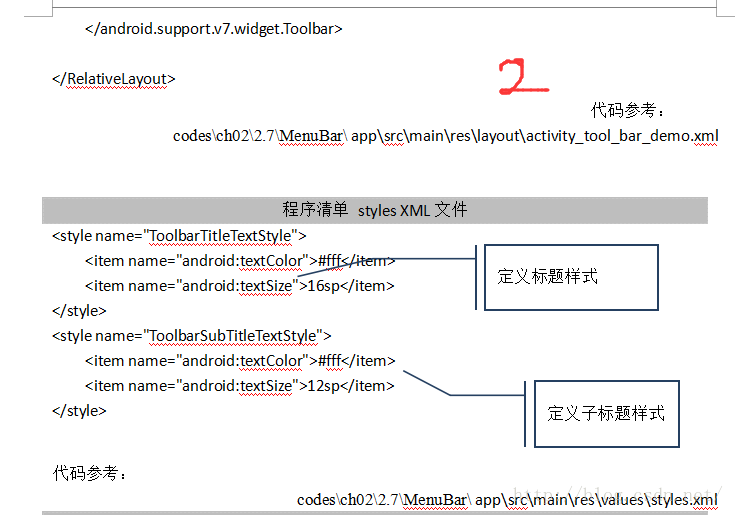

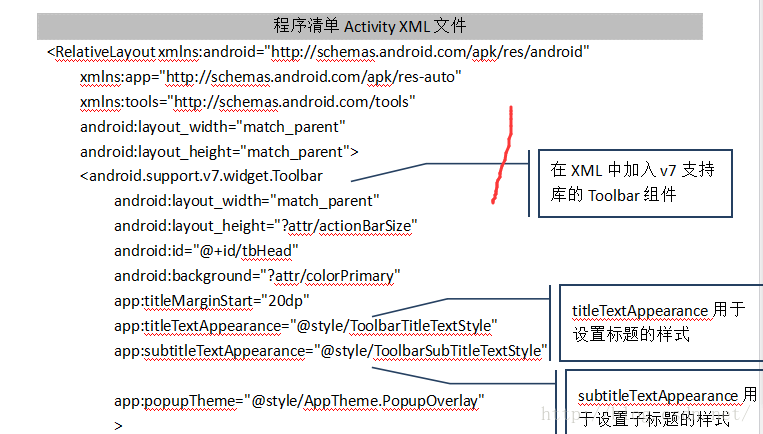

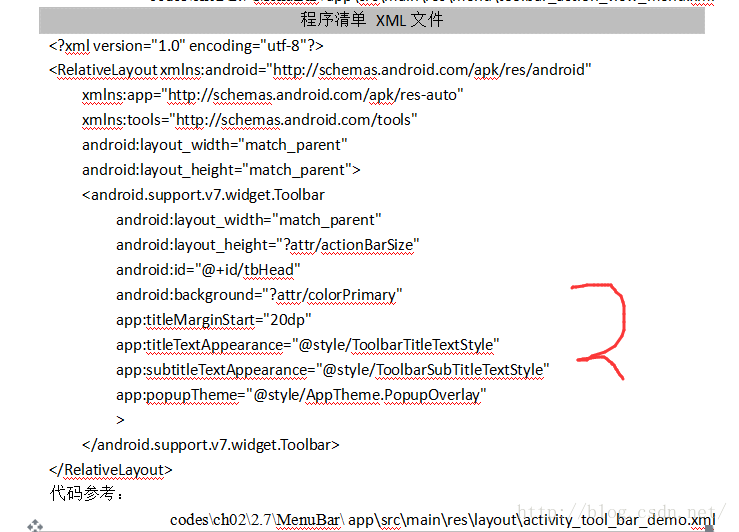

4、在Activity的布局文件中，添加ToolBar。

android:id = "@+id/my_toolbar"
android:layout_width = "match_parent"
android:layout_height = "?attr/actionBarSize"
android:background = "?attr/colorPrimary"
android:elevation = "4dp"
android:theme = "@style/ThemeOverlay.AppCompat.ActionBar"
app:popupTheme = "@style/ThemeOverlay.AppCompat.Light" />

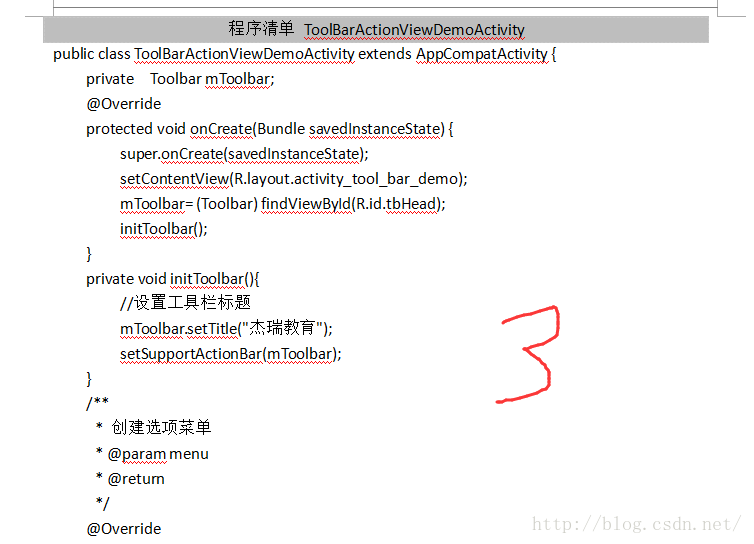

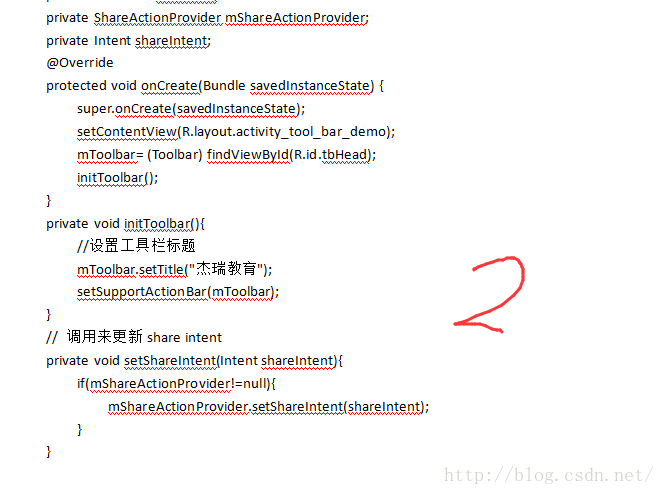

5、在Activity的的onCreate（）方法引用Toolbar組件，調用Activity對的setSupportActionBar（）方法設置將Toolbar設置的Activity中。

protected void onCreate ( Bundle savedInstanceState ) {
super . onCreate ( savedInstanceState );
setContentView ( R . layout . activity_my );
Toolbar myToolbar = ( Toolbar ) findViewById ( R . id . my_toolbar );
setSupportActionBar ( myToolbar );
}



表2.7-2 Toolbar常用方法及其作用。

表2.7-2 Toolbar方法和作用

方法

作用

setNavigationIcon(int)

設置工具欄的回退圖標

setLogo(int)

設置工具欄logo圖片

setTitle(CharSequence)

設置工具欄標題

setSubtitle(CharSequence)

設置工具欄子標題



接下在通過案例2.7-6 實現如圖2.7-10所示應用效果:



圖2.7-10

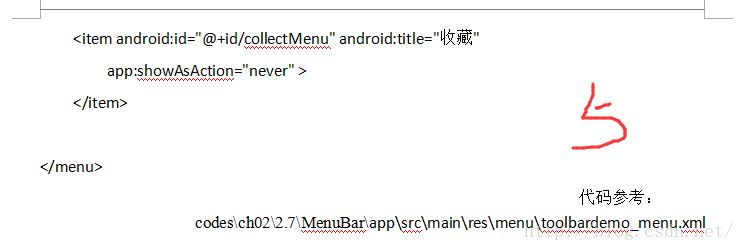

?向Toolbar添加Action Buttons和Overflow Menu

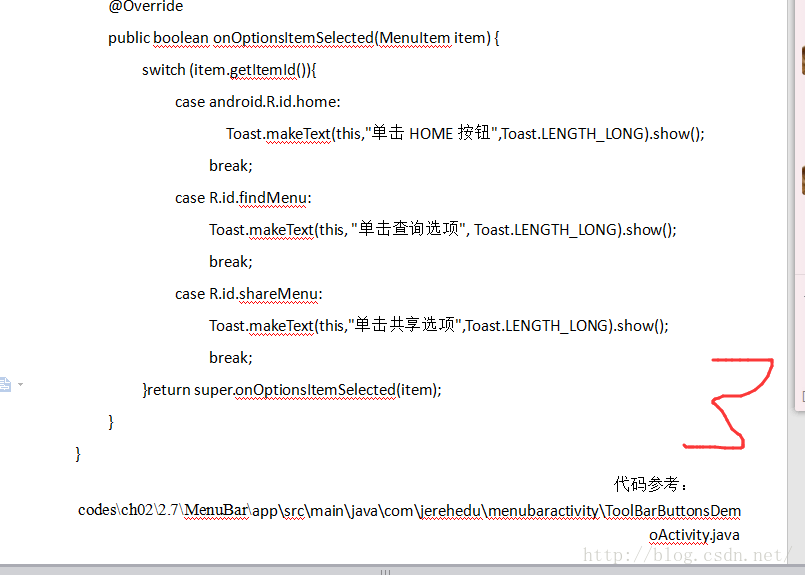

同Actionbar一樣也可以通過重寫Activity的onCreateOptionsMenu()向Toolbar添加Action Buttons和Overflow Menu對用戶操作，並且通過重寫onOptionsItemSelected()響應用戶的操作

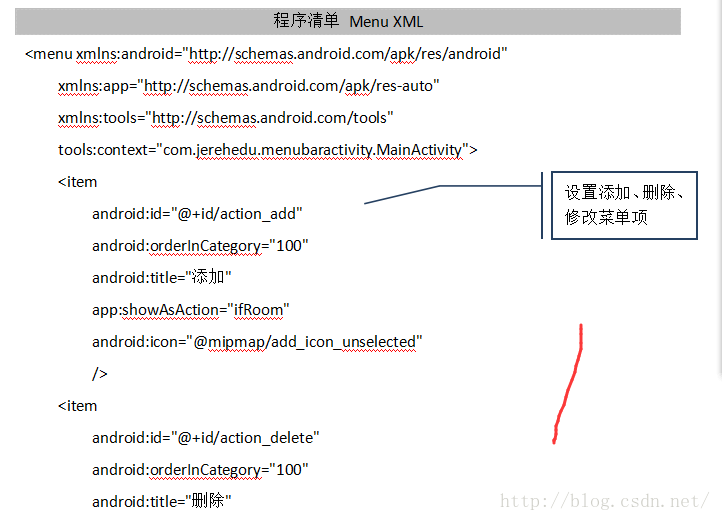

接下在上一案例的基礎實現案例2.7-7 實現如圖2.7-11所示應用效果:

圖2.7-11

?向Toolbar添加Action View和Action Providers



Toolbar提供了多種不同的方式用戶和應用程序進行交互。前面的章節描述如何定義一個Action Buttons和Overflow Menu。章節介紹在Toolbar實現兩個通用的組件：

1、Action View，它提供了Toolbar內更豐富的功能操作。例如，搜索Action View允許用戶在應用欄鍵入搜索文本，無需添加任何代碼。

2、Action Provider，可以為Action提供自定制的布局。初始顯示為一個按鈕或菜單項，但是當用戶點擊時，則會顯示Action Providers提供的自定制的布局。

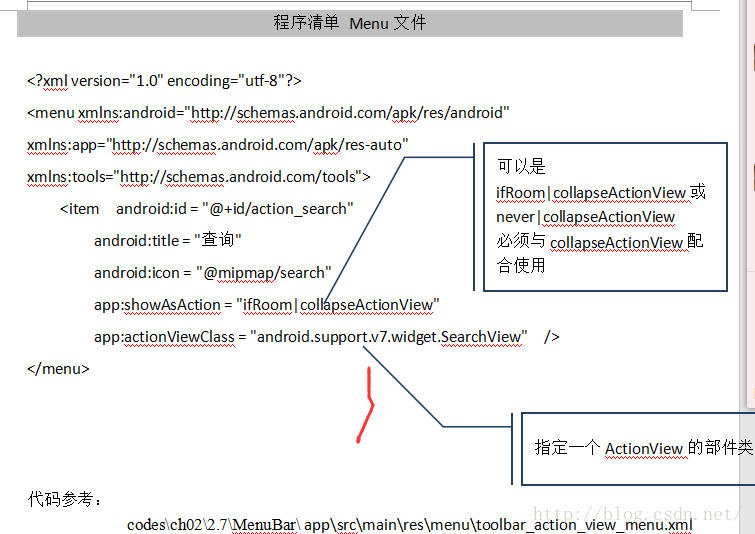

Android的支持庫提供一些專門的Action View和Action Provider部件。例如，所述SearchView插件實現用於輸入搜索查詢的動作視圖，ShareActionProvider插件實現一個Action Provider與其他應用程序共享信息。您也可以定義自己的行動的Action View和Action Provider。

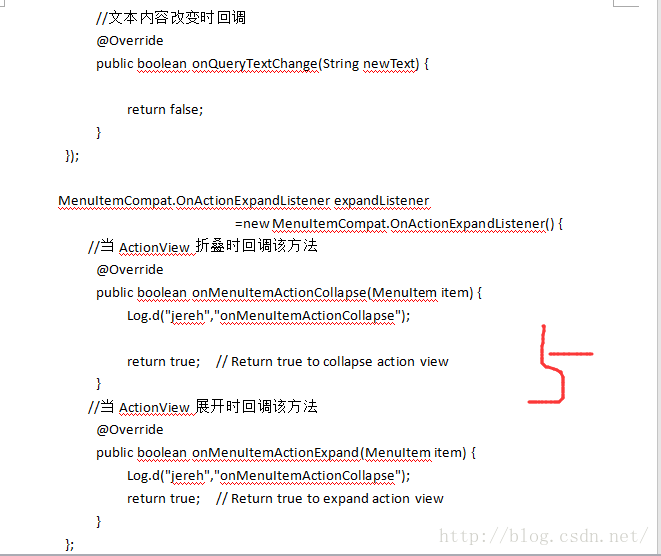

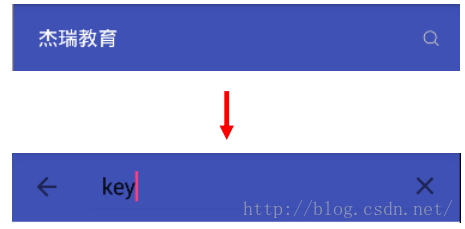

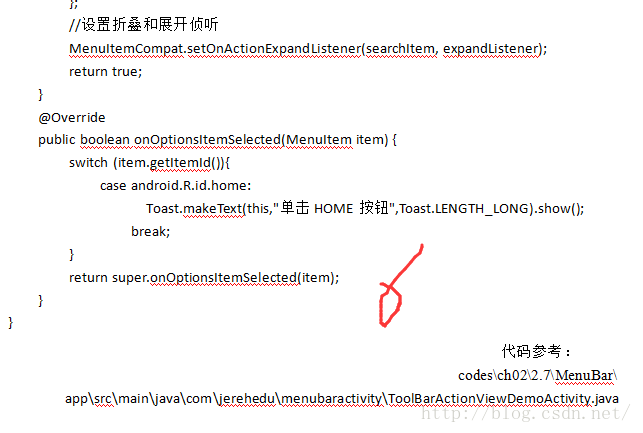

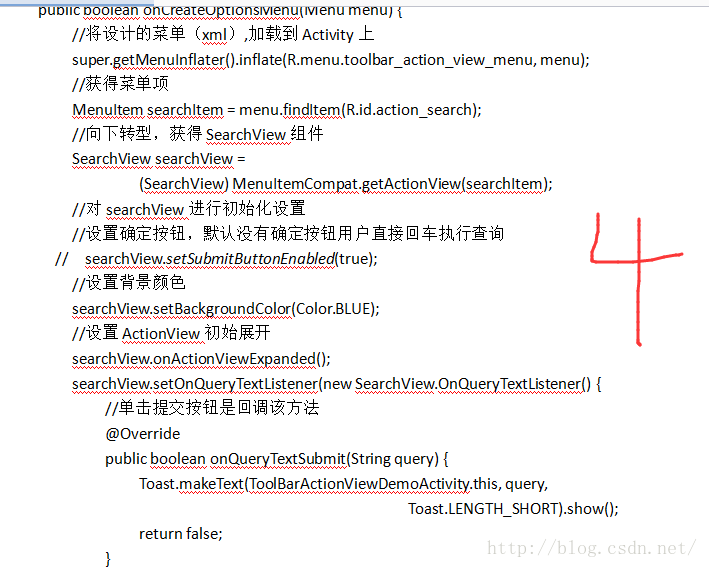

接下在通過案例2.7-8 實現如圖2.7-11所示應用效果:











圖2.7-11

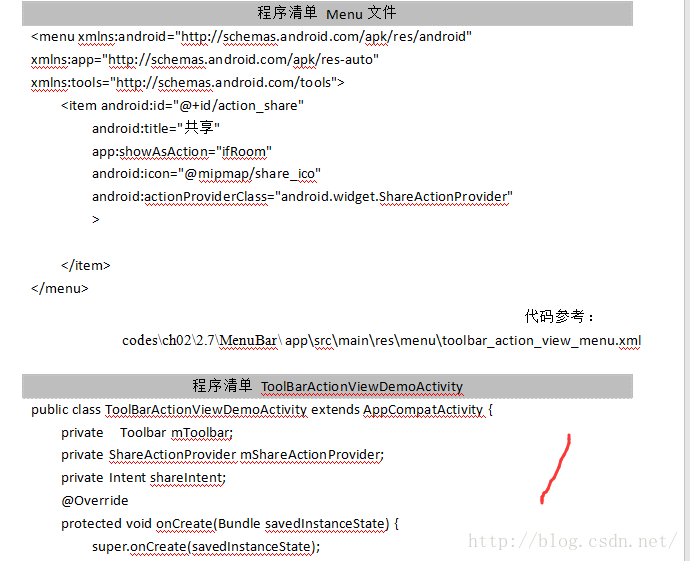

Android版本庫中提供ShareActionProvider組件，它繼承自Action Provider

可以高效的、友好的實現各種分享操作，可以和Toolbar結合使用。注意使用該組件必須為ShareActionProvider提供一個Share Intent，下面結合Toolbar介紹使用ShareActionProvider的基本步驟：

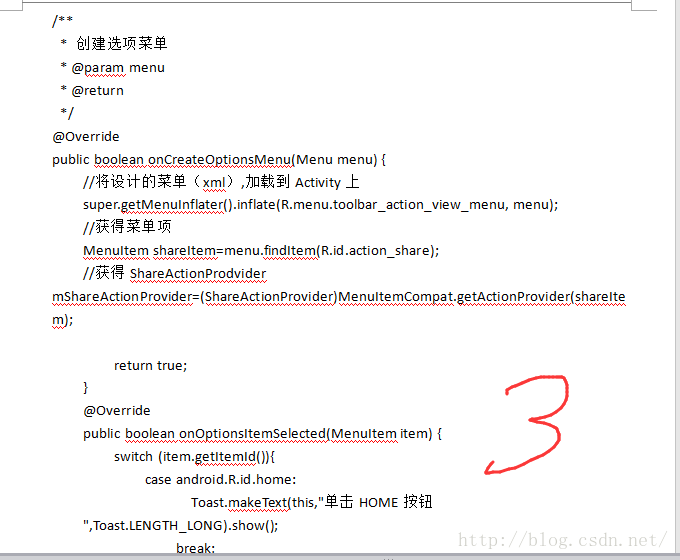

1、獲得ShareActionProvider，通過調用getActionProvider（），並通過該共享操作的菜單項。代碼：

MenuItem shareItem = menu . findItem ( R . id . action_share );
ShareActionProvider myShareActionProvider =
( ShareActionProvider ) MenuItemCompat . getActionProvider ( shareItem );

2、創建具有ACTION_SEND動作的Intent，並附加了共享的內容。代碼：

Intent myShareIntent = new Intent ( Intent . ACTION_SEND );
myShareIntent . setType ( "image/*" );
myShareIntent . putExtra ( Intent . EXTRA_STREAM , myImageUri );



Intent內容參考第十章相關內容

3、調用setShareIntent（）這個方法將Intent附加到ActionProvider：

myShareActionProvider.setShareIntent（myShareIntent）;

4、當內容發生變化，修改Intent或創建一個新的，並調用重新setShareIntent()方法：

myShareIntent.putExtra(Intent.EXTRA_STREAM, myNewImageUri);
myShareActionProvider.setShareIntent(myShareIntent);

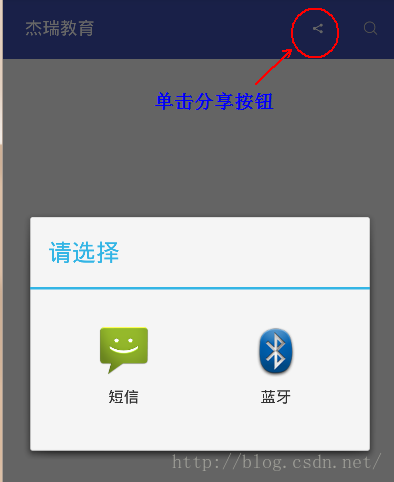

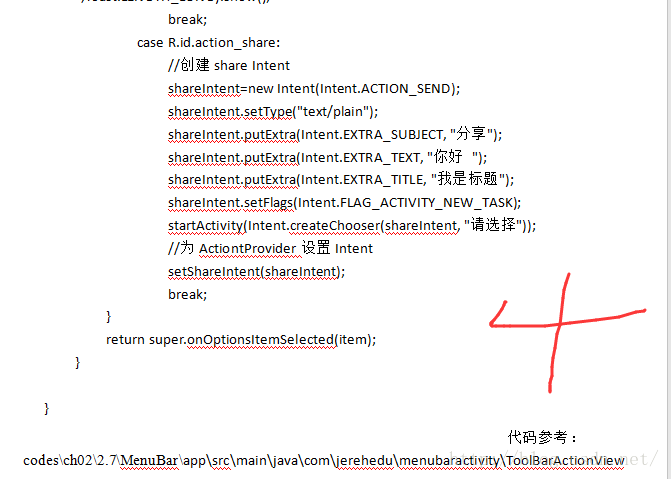

接下在通過案例2.7-9 實現如圖2.7-12所示應用效果:

圖2.7-12
